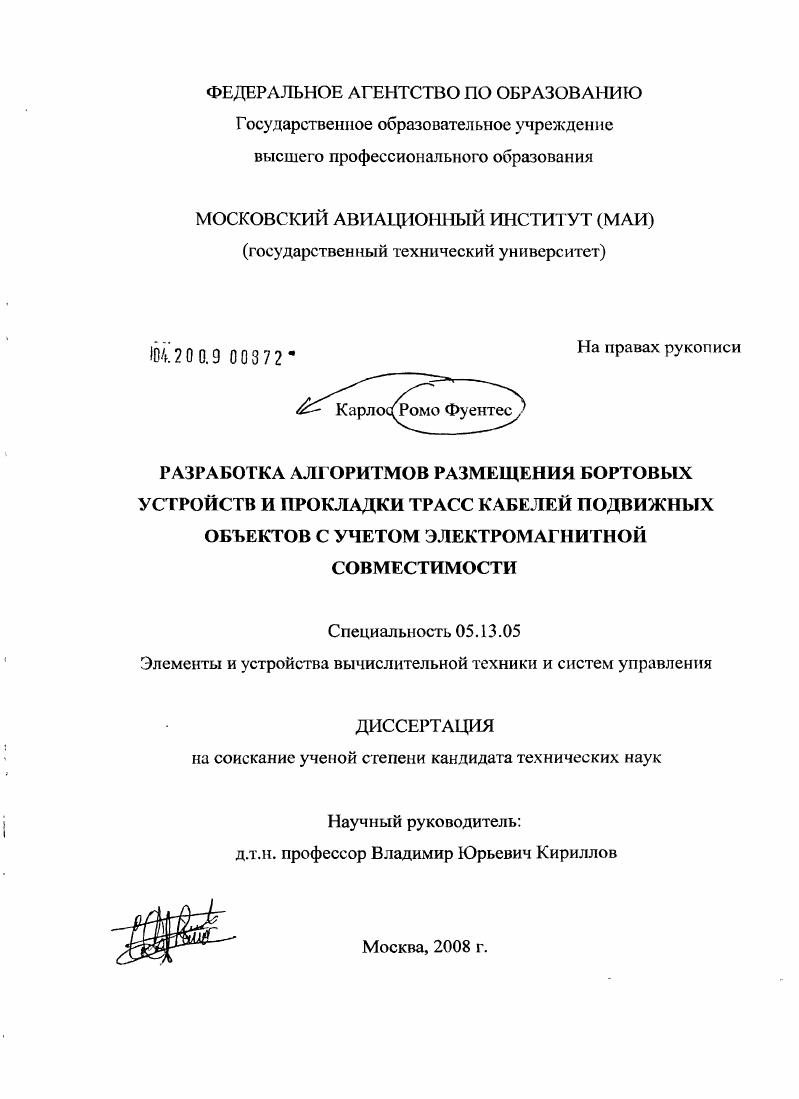

Разработка алгоритмов размещения бортовых устройств и прокладки трасс кабелей подвижных объектов с учетом электромагнитной совместимости

• Автор: Ромо Фуентес Карлос
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Москва
• Количество страниц: 164 с. : ил.

Оглавление

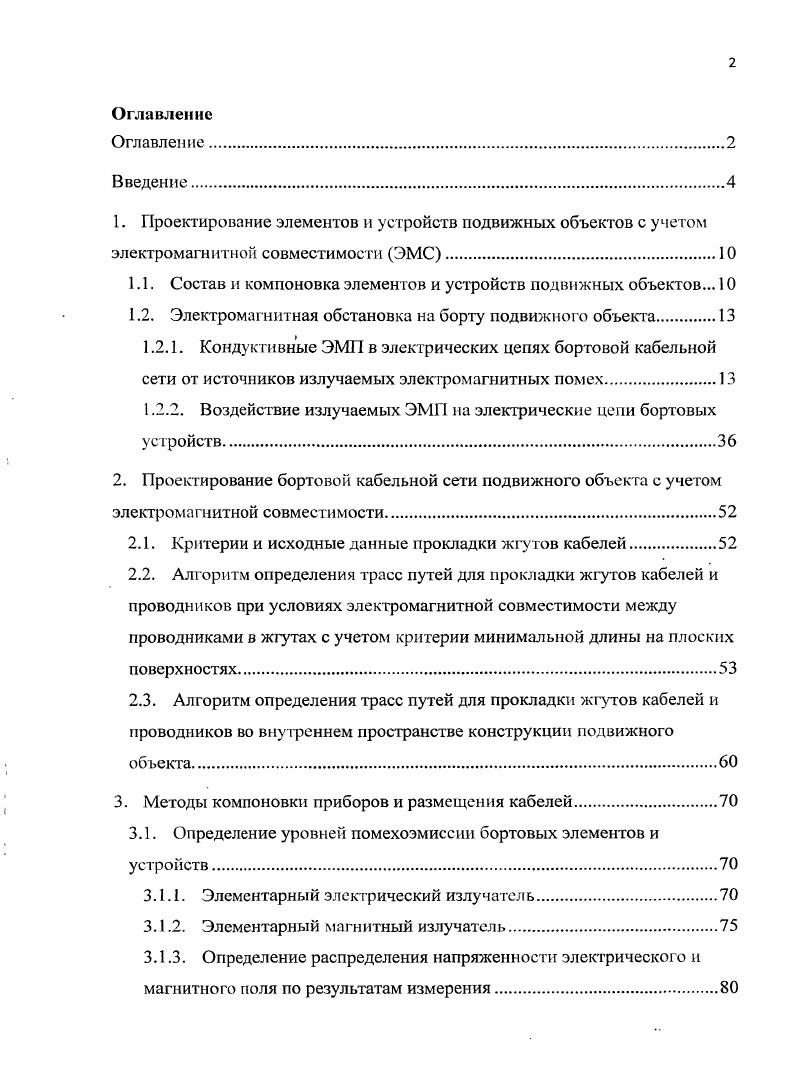

Оглавление.
Введение.
1. Проектирование элементов и устройств подвижных объектов с учетом электромагнитной совместимости ЭМС

1.1. Состав и компоновка элементов и устройств подвижных объектов.

1.2. Электромагнитная обстановка на борту подвижного объекта

1.2.1. Кондуктивные ЭМП в электрических цепях бортовой кабельной сети от источников излучаемых электромагнитных помех

1.2.2. Воздействие излучаемых ЭМП на электрические цепи бортовых устройств.

2. Проектирование бортовой кабельной сети подвижного объекта с учетом электромагнитной совместимости

2.1. Критерии и исходные данные прокладки жгутов кабелей

2.2. Алгоритм определения трасс путей для прокладки жгутов кабелей и проводников при условиях электромагнитной совместимости между проводниками в жгутах с учетом критерии минимальной длины на плоских поверхностях
2.3. Алгоритм определения трасс путей для прокладки жгутов кабелей и проводников во внутреннем пространстве конструкции подвижного объекта.
3. Методы компоновки приборов и размещения кабелей
3.1. Определение уровней помехоэмиссии бортовых элементов и устройств.
3.1.1. Элементарный электрический излучатель
3.1.2. Элементарный магнитный излучатель
3.1.3. Определение распределения напряженности электрического и магнитного поля по результатам измерения
3.2. Алгоритм размещения бортовых приборов и устройств с учетом влияния создаваемых излучаемых электромагнитных помех
3.3. Алгоритм прокладки трасс жгутов кабелей с учетом влияния излучаемых элек громагнитных помех от бортовых устройств
4. Методика испытания на восприимчивость к излучаемым электромагнитным помехам бортовых устройств и кабелей.
4.1. Исследование электромагнитной восприимчивости бортовых кабелей
4.2. Исследование помехоустойчивости бортовых устройств.
4.3. Методика испытания электромагнитной обстановки подвижного объекта с использованием моделей бортовых приборов
4.3.1. Корректирование нормативных значений стандарта СЕ
Заключение.
Используемая литература.
Введение
