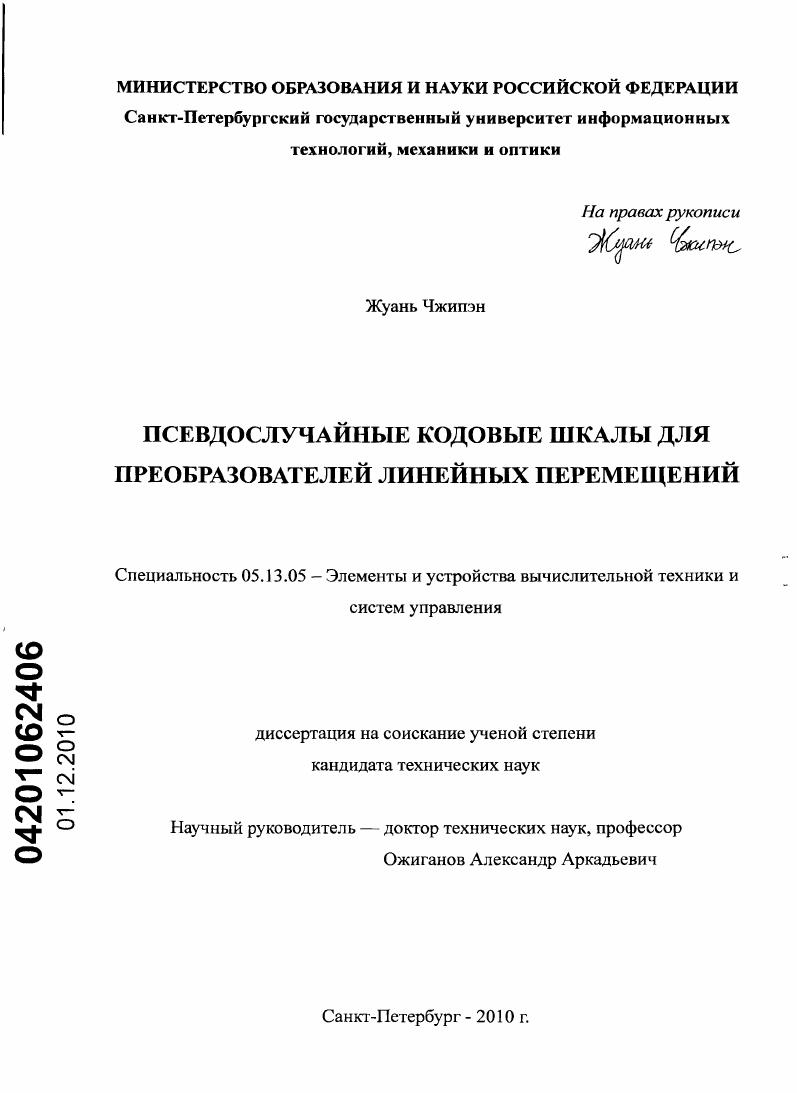

Псевдослучайные кодовые шкалы для преобразователей линейных перемещений

• Автор: Жуань Чжипэн
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Санкт-Петербург
• Количество страниц: 156 с. : ил.

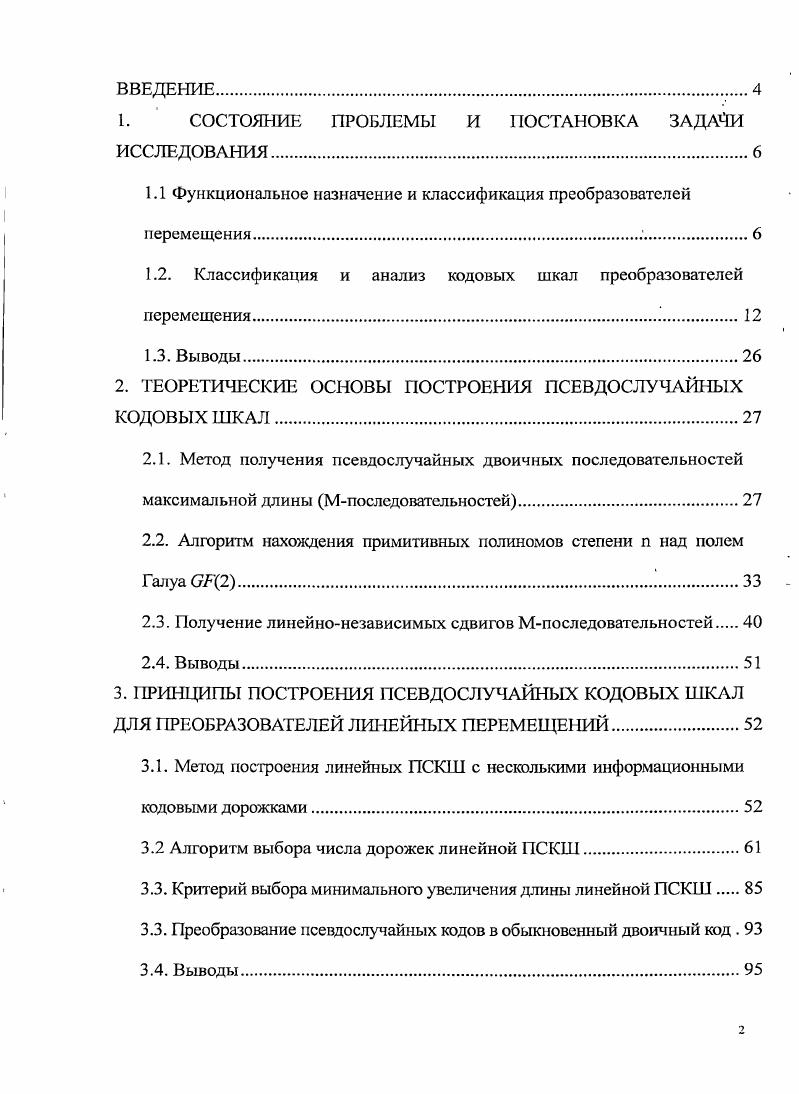

ВВЕДЕНИЕ.

1. СОСТОЯНИЕ ПРОБЛЕМЫ И ПОСТАНОВКА ЗАДАЧИ ИССЛЕДОВАНИЯ.

1.1 Функциональное назначение и классификация преобразователей перемещения.

1.2. Классификация и анализ кодовых шкал преобразователей перемещения..

1.3. Выводы

2. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПОСТРОЕНИЯ ПСЕВДОСЛУЧАЙНЫХ КОДОВЫХ ШКАЛ

2.1. Метод получения псевдослучайных двоичных последовательностей максимальной длины Мпослсдоватсльностей

2.2. Алгоритм нахождения примитивных полинохмов степени п над полем Галуа СТ2.

2.3. Получение линейнонезависимых сдвигов Мпоследоватсльностей.

2.4. Выводы
3. ПРИНЦИПЫ ПОСТРОЕНИЯ ПСЕВДОСЛУЧАЙНЫХ КОДОВЫХ ШКАЛ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ.
3.1. Метод построения линейных ПСКШ с несколькими информационными
кодовыми дорожками.
3.2 Алгоритм выбора числа дорожек линейной ПСКШ
3.3. Критерий выбора минимального увеличения длины линейной ПСКШ.
3.3. Преобразование псевдослучайных кодов в обыкновенный двоичный код.
3.4. Выводы
4. ИССЛЕДОВАНИЕ КОРРЕКТИРУЮЩИХ ВОЗМОЖНОСТЕЙ ЛИНЕЙНЫХ ПСЕВДОСЛУЧАЙНЫХ КОДОВЫХ ШКАЛ
4.1. Анализ и классификация корректирующих кодов
4.2. Контроль на четность в линейных псевдослучайных кодовых шкалах
4.3.Применение кодов Хемминга с минимальным кодовым расстоянием с1тп 3 в линейных псевдослучайных кодовых шкалах
4.4. Применение кодов Хемминга с минимальным кодовым расстоянием с
пип в линейных псевдослучайных кодовых шкалах.
4.5. Применение циклических кодов в линейных псевдослучайных кодовых
шкалах
4.6. Выводы
Заключение
Список литературы


Преобразователи с непосредственным преобразованием перемещения в код строятся на основе метода счета с применением временного кодирования [-] и на основе метода считывания с использованием пространственного кодирования [2,3,9]. В' устройствах на основе счета цифровой код формируется- путем кодирования текущего значения физической, величины (параметра), осуществляющей промежуточное преобразование входного- перемещения и измеряемой относительно определенного начала отсчета. В устройствах считывания каждому положению кодируемого объекта соответствует вполне определенная комбинация информационных элементов КШ, а следовательно-и. Во втором» случае преобразователи1 считывания подразделяются на шкальные, матричные, шкально-матричные и фазометрические [2, 3,- 9, ]. В шкальных преобразователях операции квантования и кодирования пространственно совмещены и выполняются шкалой и считывающими элементами (СЭ), взаимодействующими с ее разрядными^ дорожками. В матричных преобразовагелях эти операции разносятся, причем кодирование производится с помощью матрицы, выходной код которой соответствует положению СЭ относительно каждой дискреты квантизатора. Шкально-магричные преобразователи в этом отношении занимают промежуточное положение, так как в них операции квантования и кодирования перераспределены между шкалой и матрицей. СЭ. В преобразовагелях с дополнительными СЭ, которые устанавливаются относительно младшей дорожки и подключаются к матрице, основной объем операций преобразования выполняет шкала. СЭ, подключенные к матрице. При этом в процессе преобразования основную роль играет достаточно сложная матрица. В преобразователях с многофункциональными СЭ, роли шкалы и матрицы примерно одинаковы. В1 устройствах на основе счета . В устройствах считывания каждому положению кодируемого объекта, соответствует- вполне определенная комбинация информационных элементов! КОД* . Во; втором; случае преобразователи считываниям подразделяются, на шкальные, матричные,. В шкальных: преобразователях операции = квантования и кодирования, пространственно совмещены и выполняются . СЭ), взаимодействующими с. В матричных преобразователях эти операции: разносятся;, причем-• кодирование производится с помощью матрицы, выходной код. Шкально-матричные преобразователи в этом отношении* занимают промежуточное положение, так как в них операции квантования и кодирования перераспределены- между шкалой и матрицей. В-зависимости от степени перераспределения* они* подразделяются- на преобразователи с дополнительными СЭ;: ; с. В преобразователях с дополнительными СЭ, которые устанавливаются относительно младшей дорожки и подключаются к матрице, основной объем операций преобразования-: выполняет шкала. СЭ,. При этом в процессе преобразования основную роль играет достаточно сложная матрица. В преобразователях с многофункциональными СЭ, роли шкалы и матрицы примерно одинаковы. Принцип« действия фазометрических преобразователей . В преобразователях . КШ, а младшие формируют с использованием методов косвенного преобразования. В первых случаях используется, временное кодирование, а в последнем - пространственное. Основным« элементом преобразователей с непосредственным-преобразованием перемещения. В' зависимости от типа- используемого цифрового кода, который, определяет рисунок шкалы-, КШ можно>разбить. КМ) которых, выполнена в обыкновенном двоичном коде (ОДК); шкалы, КМ которых выполнена, в коде Грея (циклического); шкалы, КМ которых выполнена в специальном-коде: код с основанием больше двух и т. КМ которых выполнена в псевдослучайном коде. Классификация^кодовых шкал преобразователей перемещения приведена на рис. Рис. Двоичные КШ [2, 3, 9] имеют маску, выполненную в обыкновенном двоичном коде, где каждому разряду шкалы соответствует своя кодовая дорожка (КД). Считывающие элементы круговой двоичной КШ располагаются по радиусу, а линейной - по перпендикуляру к линии перемещения. При движении шкалы СЭ фиксируют появляющиеся под ними коды нулей и единиц. В результате каждому положению Kill соответствует вполне определенная кодовая комбинация. Рис. КШ.
