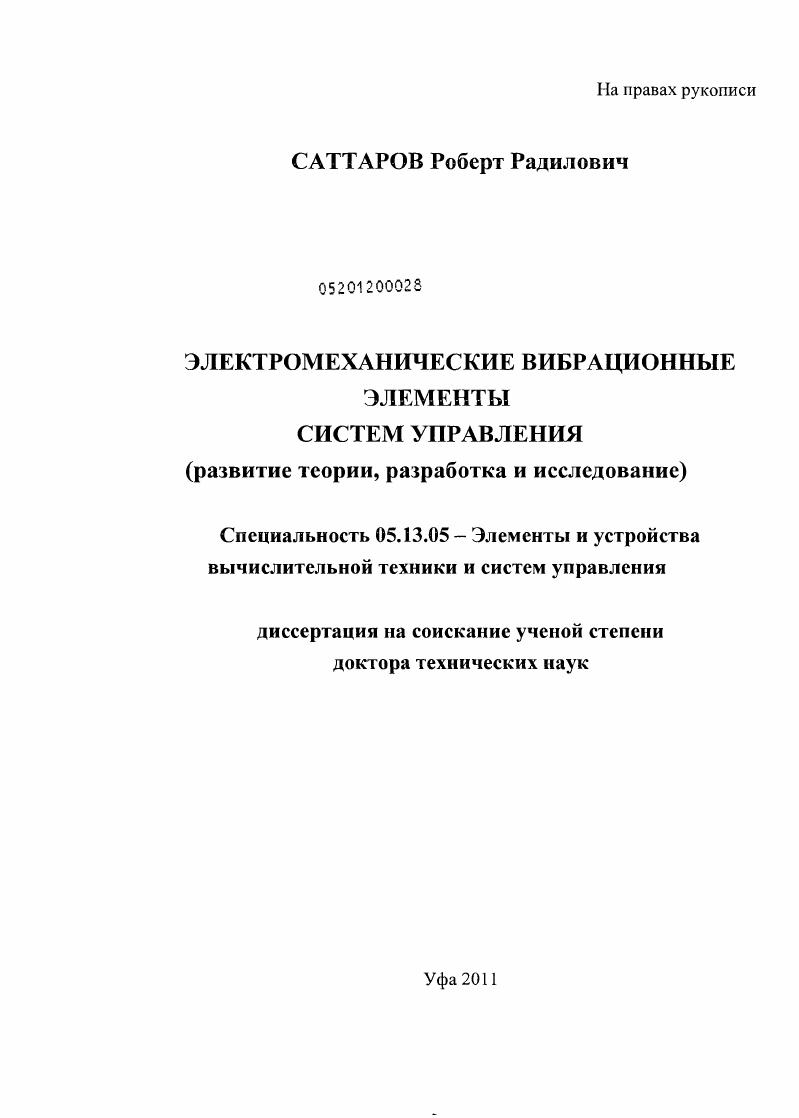

Электромеханические вибрационные элементы систем управления : развитие теории, разработка и исследование

• Автор: Саттаров, Роберт Радилович
• Шифр специальности: 05.13.05
• Научная степень: Докторская
• Год защиты: 2011
• Место защиты: Уфа
• Количество страниц: 339 с. : ил.

1 2 Индукционные демпфирующие элементы и их классификация

Анализ конструктивных схем электромагнитных вибровозбудительных элементов

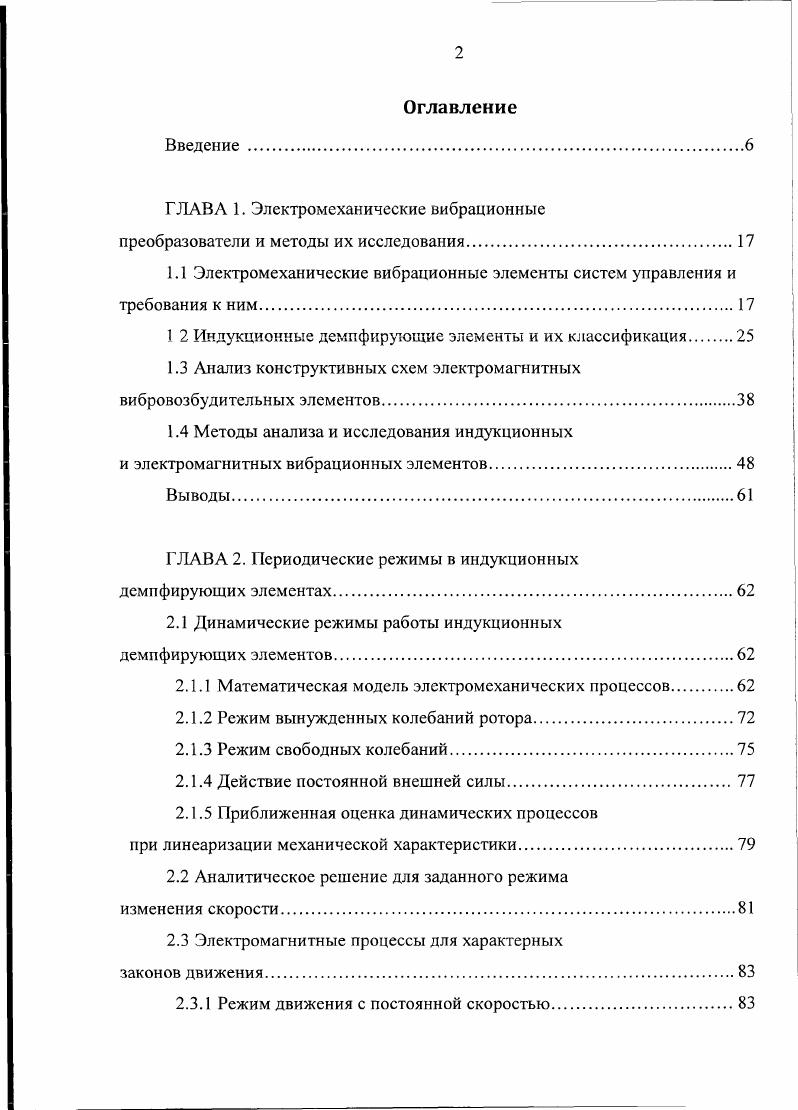

Методы анализа и исследования индукционных

и электромагнитных вибрационных элементов

Выводы

ГЛАВА 2. Периодические режимы в индукционных демпфирующих элементах

Динамические режимы работы индукционных

демпфирующих элементов

Математическая модель электромеханических процессов

Режим вынужденных колебаний ротора

Режим свободных колебаний

Действие постоянной внешней силы
Приближенная оценка динамических процессов
при линеаризации механической характеристики
Аналитическое решение для заданного режима
изменения скорости
Электромагнитные процессы для характерных
законов движения
Режим движения с постоянной скоростью
Режим мгновенного изменения направления вращения
Режим гармонического изменения скорости
Механические характеристики
Выводы
Глава 3. Влияние структуры и геометрии вторичной системы на характеристики
индукционных демпфирующих элементов 5
Постановка задачи и расчетная схема
Вторичное электромагнитное иоле
Напряженность магнитного поля
Плотности вихревых токов
Высшие гармоники вторичного магнитного поля
в воздушном зазоре
Электромагнитный момент и механические характеристики
Механические характеристики ИДЭ с однослойной ВС
Механические характеристики ИДЭ с двухслойной ВС
Оценка влияния структуры и геометрии вторичной
системы на механические характеристики
Экспериментальные исследования
Способ экспериментального определения электромагнитного момента
Экспериментальное определение механических характеристик
Выводы
ГЛАВА 4. Обобщенная математическая модель индукционных демпирующих элементов с
ВС сложной геометрии 0
Постановка задачи исследования
Анализ электромагнитных процессов
в установившемся режиме
Определение плотности токов и напряженности
магнитного поля
Определение постоянных интегрирования
Электромагнитные переходные процессы
Определение плотности токов и напряженности
магнитного поля
Определение электромагнитной постоянной времени
Относительные механические характеристики
Общие подходы к расчету электромагнитного момента
Электромагнитный момент в установившемся режиме
Электромагнитный момент в переходном режиме
Реализация алгоритма и анализ полученных решений
Выводы
ГЛАВА 5. Электромагнитные вибровозбудительные элементы с сосредоточенными
параметрами 9
Основные допущения и расчетная схема
Схемы замещения и определение электромагнитных сил
Магнитная цепь однопериодного электромагнитного вибровозбудительного
элемента 5
Магнитная цепь многопериодного электромагнитного вибровозбудительного
элемента 4
Определение электромагнитной силы
Режим установившихся колебаний
Постановка задачи и допущения
Безударные колебания
Виброударный режим
Выводы
ГЛАВА 6. Электромагнитные вибровозбудительные элементы с распределенными
параметрами 9
Анализ электромагнитной подсистемы
Общие положения и основные допущения
Линейная модель электромагнитных процессов
Учет нелинейности магнитной цепи
Результаты численного анализа
Режим установившихся колебаний вибровозбудителя
с распределенными параметрами
Экспериментальные исследования
Экспериментальная установка
Исследование электромагнитной подсистемы
Экспериментальное исследование установившегося колебательного режима
Выводы
Заключение
Список литературы
