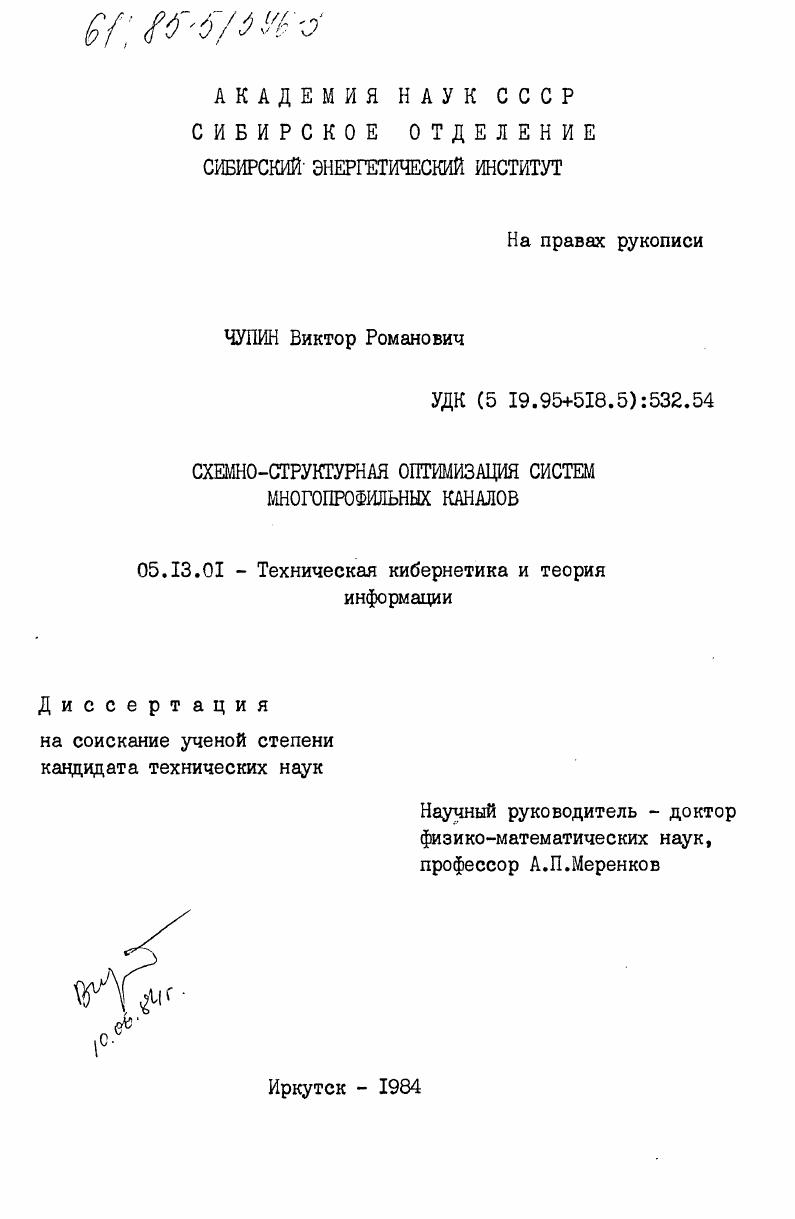

Схемно-структурная оптимизация систем многопрофильных каналов

• Автор: Чупин, Виктор Романович
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Иркутск
• Количество страниц: 189 c. : ил

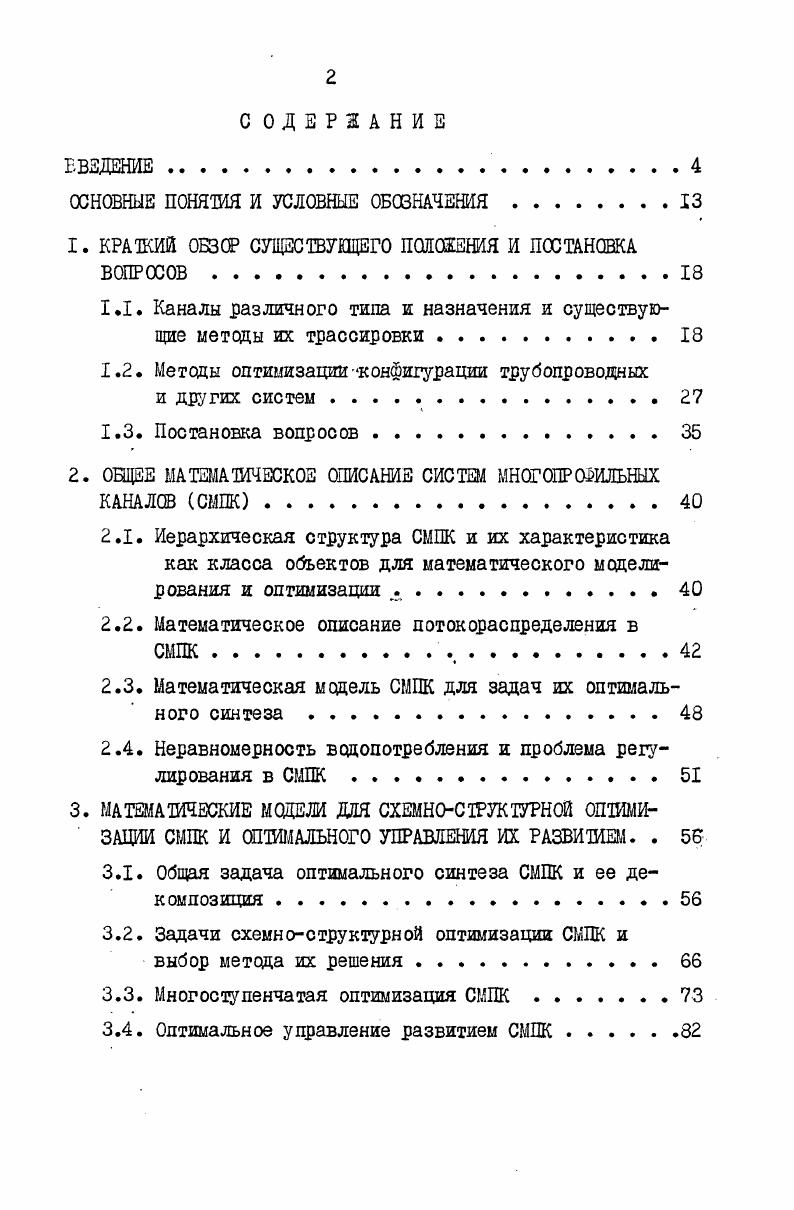

ВВЕДЕНИЕ.

ОСНОВНЫЕ ПОНЯТИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ.

1. КРАТКИЙ ОБЗОР СУЩЕСТВУЩЕГО ПОЛОЖЕНИЯ И ПОСТАНОВКА

ВОПРОСОВ

1.1. Каналы различного типа и назначения и существующие методы их трассировки

1.2. Методы оптимизацииконфигурации трубопроводных

и других систем .

1.3. Постановка вопросов .

2. ОБЩЕЕ МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ СИСТЕМ МНОГОПРОФИЛЬНЫХ

КАНАЛОВ СМПК .

2.1. Иерархическая структура СМПК и их характеристика

как класса объектов для математического моделирования и оптимизации
2.2. Математическое описание потокораспределения в СМПК,.
2.3. Математическая модель СМПК для задач их оптимального синтеза
2.4. Неравномерность водопотребления и проблема регулирования в СМПК
3. МАТЕМАТИЧЕСКИЕ МОДЕЛИ ДЛЯ СХЕМНОСТРУКТУРНОЙ ОПТИМИЗАЦИИ СМПК И ОПТИМАЛЬНОГО УПРАВЛЕНИЯ ИХ РАЗВИТИЕ,1. .
3.1. Общая задача оптимального синтеза СМПК и ее декомпозиция .
3.2. Задачи схемноструктурной оптимизации СМПК и выбор метода их решения .
3.3. М н ог ос ту пе нча та я оптимизация СМПК
3.4. Оптимальное управление развитием СМПК .

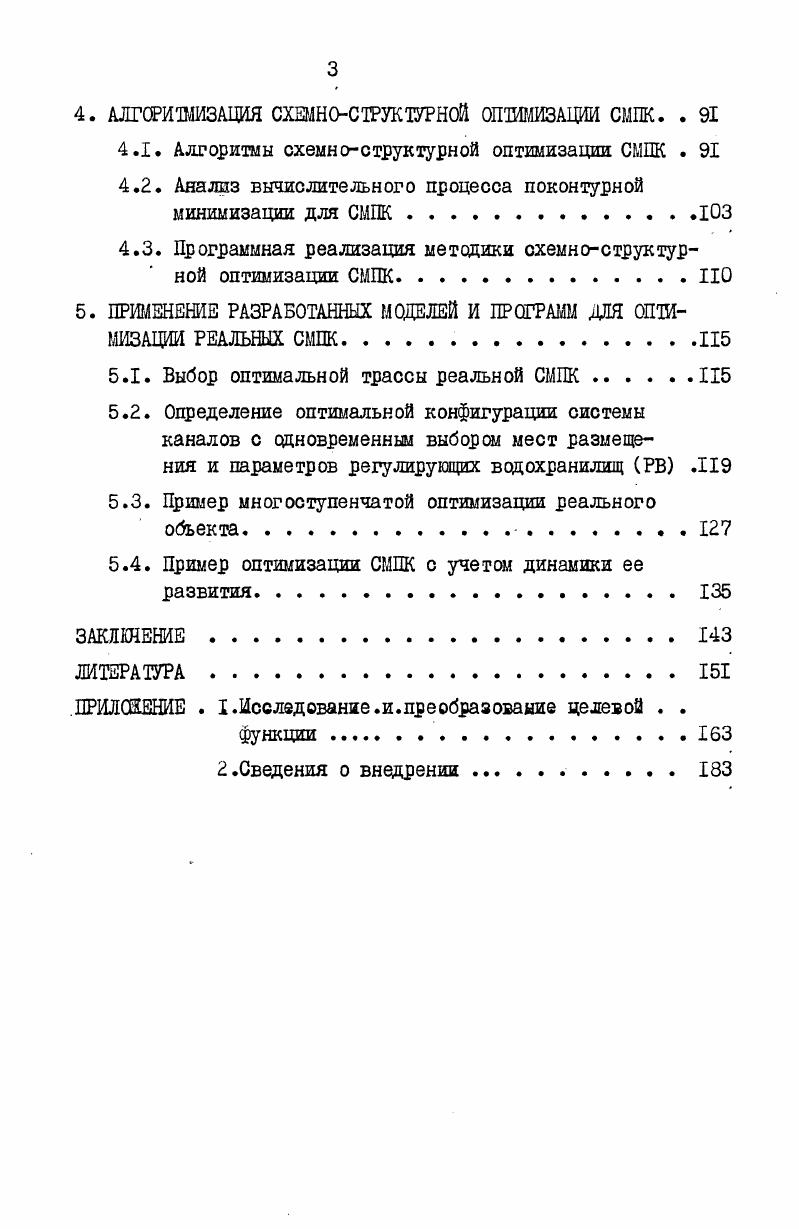

4. АЛГОРИТМИЗАЦИЯ СХЕМНОСТРУКТУРНОЙ ОПТИМИЗАЦИИ СМПК. .
4.1. Алгоритмы схемноструктурной оптимизации СМПК .
4.2. Анализ вычислительного процесса поконтурной минимизации для СМПКЮЗ
4.3. Программная реализация методики охемноструктурной оптимизации СМПК.
5. ПРИМЕНЕНИЕ РАЗРАБОТАННЫХ МОДЕЛЕЙ И ПРОГРАММ ДЛЯ ОПТИМИЗАЦИЙ РЕАЛЬНЫХ СМПК.
5.1. Выбор оптимальной трассы реальной СМПК
5.2. Определение оптимальной конфигурации системы каналов с одновременным выбором мест размещения и параметров регулирующих водохранилищ РВ .
5.3. Пример многоступенчатой оптимизации реального объекта
5.4. Пример оптимизации СМПК с учетом динамики ее развития
ЗАКЛШЕНИЕ
ЛИТЕРАТУРА


В первой главе, имеющей обзорный и постановочный характер, дается общая характеристика различных систем открытых и закрытых каналов и существующего уровня их проектирования, анализируются имеющиеся способы и методы оптимизации их схем трасс, рассматриваются возможные методические и алгоритмические подходы для постановки и формализации более общих и актуальных задач их
