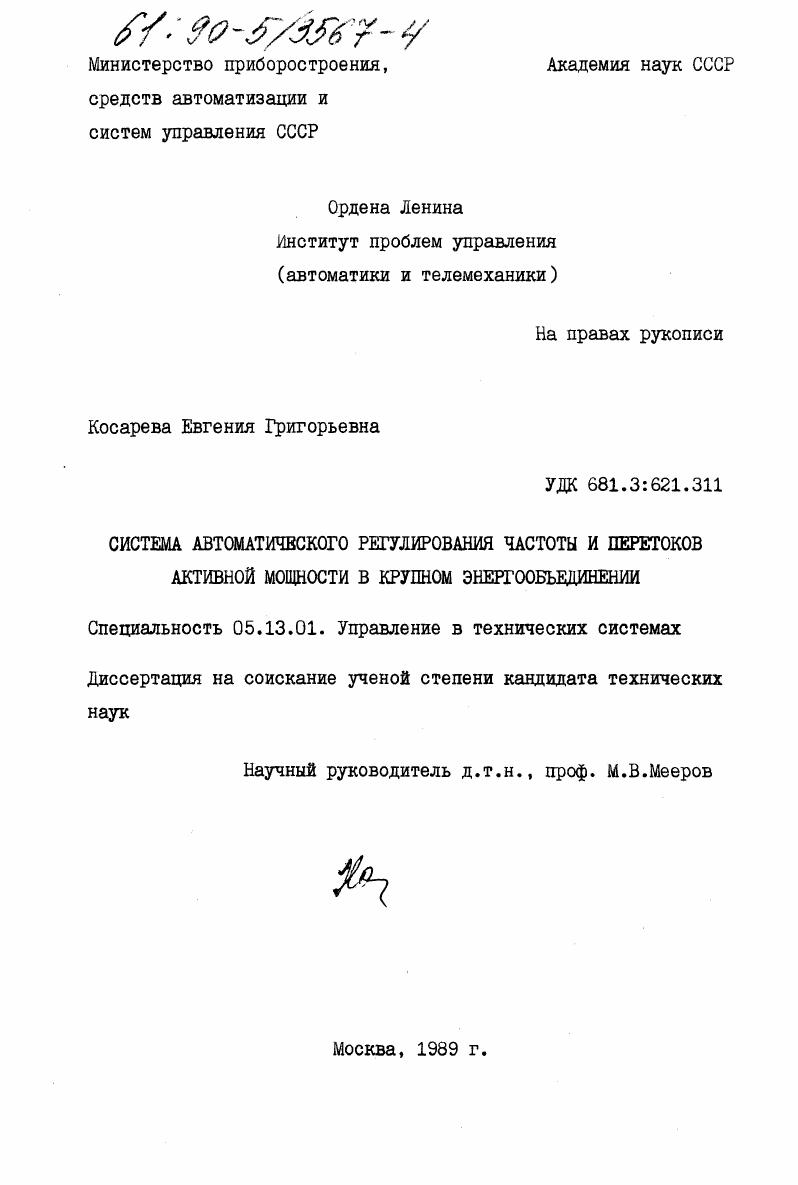

Система автоматического регулирования частоты и перетоков активной мощности в крупном энергообъединении

• Автор: Косарева, Евгения Григорьевна
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 1989
• Место защиты: Москва
• Количество страниц: 141 с.

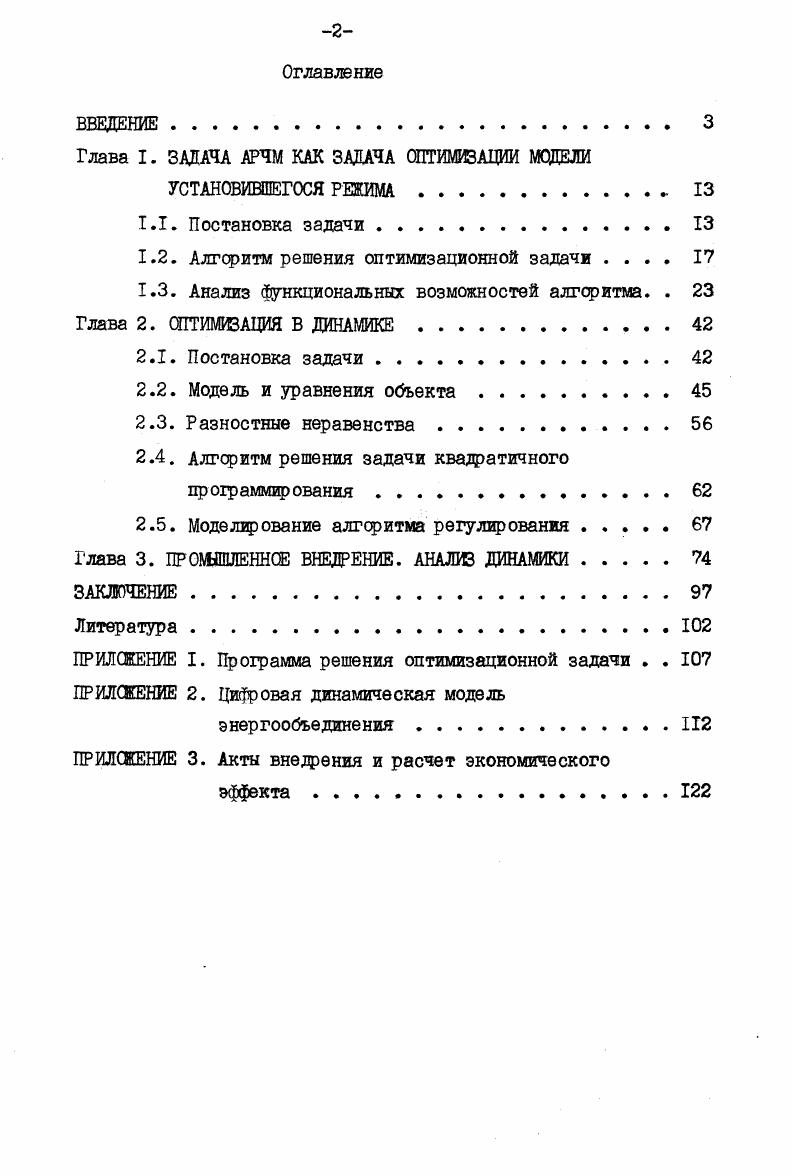

Оглавление

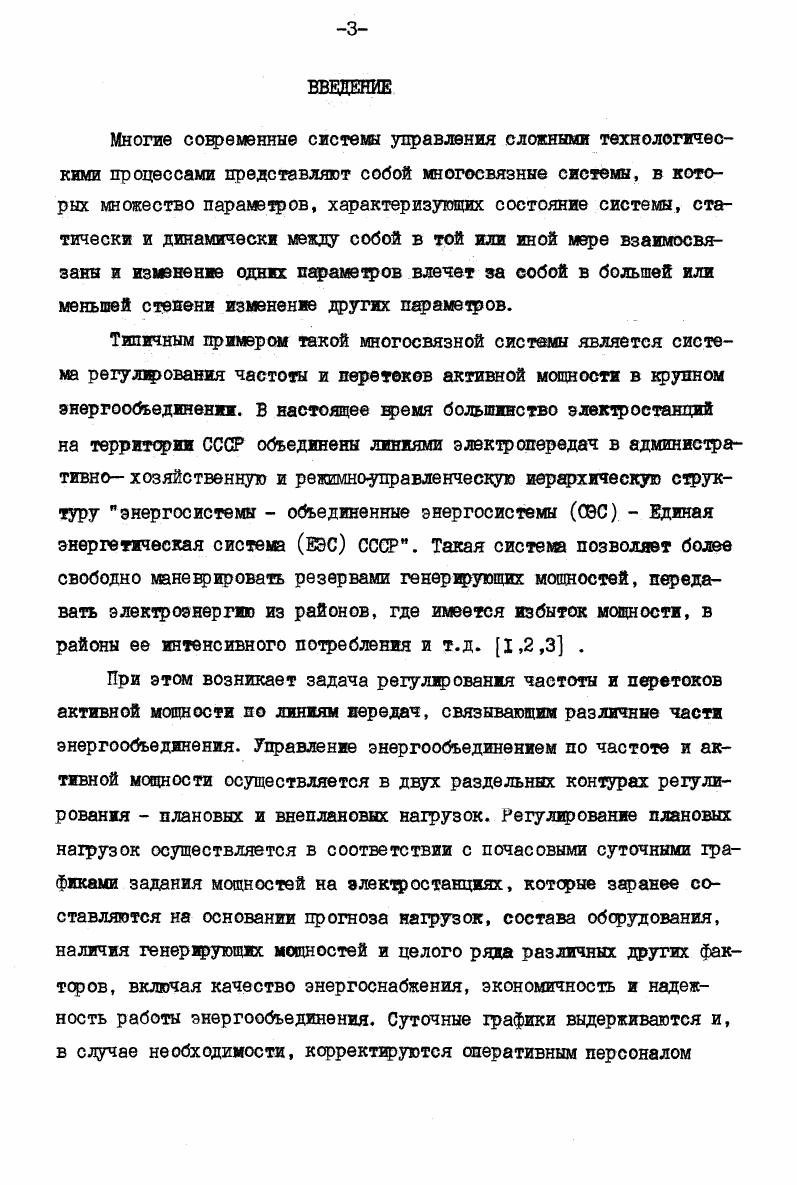

ВВЕДЕНИЕ.

Глава I. ЗАДАЧА АРЧМ КАК ЗАДАЧА ОПТИМИЗАЦИИ МОДЕЛИ

УСТАНОВИВШЕГОСЯ РЕЖИМА.

1.1. Постановка задачи

1.2. Алгоритм решения оптимизационной задачи

1.3. Анализ функциональных возможностей алгоритма. .

Глава 2. ШТИМГОАЦИЯ В ДИНАМИКЕ.

2.1. Постановка задачи .

2.2. Модель и уравнения объекта

2.3. Разностные неравенства.

2.4. Алгоритм решения задачи квадратичного программирования.
2.5. Моделирование алгоритма регулирования .
Глава 3. ПРОШПЛЕННСЕ ВНЕДРЕНИЕ. АНАЛИЗ ДИНАМИКИ
ЗАКЛЮЧЕНИЕ.
Литература


Последнее имеет самостоятельное значение, поскольку процесс ограничения перетоков по перегруженным связям, являющийся основной функцией систем АРЧМ, возникает достаточно эпизодически, и основным состоянием системы является состояние установившегося режима. Другой подход к решению задачи АРЧМ, при котором решается задача оптимизации в динамике, рассматривается в главе 2. В этом случае энергообъединение как объект регулирования описывавтся|си^-системой дифференциальных уравнений, достаточно подробно отображающей динамические характеристики тепловых и гидравлических электростанций с их турбинами и системами регулирования. Показано, что в рабочем диапазоне частот такая модель может быть экви-валентирована дифференциальными уравнениями невысокого порядка. Требования к динамике системы регулирования задаются уравнениями предельных траекторий переходного процесса. Полученная система дифференциальных неравенств представляется разностными аналогами. В результате задача оптимизации в динамике сводится к многократному решению в темпе процесса задачи квадратичного программирования. Полученные результаты позволяют обеспечить оптимизацию многосвязных систем, имеющих различные требования к динамике переходных процессов и различные динамические характеристики исполнительных органов. Система АРЧМ, основанная на решении задачи оптимизации для модели установившегося режима с использованием корректирующих фильтров в каналах регулирования мощности электростанций, была внедрена в ОЭС Средней Волги. В главе 3 приводятся анализ динамики этой системы, выполненный на цифровой динамической модели, и результаты натурных испытаний, полученные во время внедрения системы в опытную, а затем в промышленную эксплуатацию. Процесс регулирования частоты и перетоков активной мощности в крупном энергообъединении в той или иной мере затрагивает множество агрегатов, входящих в состав энергообъединения. Большое число и разнообразие этих агрегатов, взаимозависимость их режимов, отсутствие точных данных о числовых значениях параметров, трудность или невозможность проведения натурных испытаний - все это определяет как важность, так и сложность моделирования систем АРЧМ. Энергообъединение как объект регулирования систем АРЧМ в нормальных режимах работы обычно рассматривается в виде совокупности энергосистем, каждая из которых представлена одним эквивалентным генератором с несколькими группами эквивалентных однотипных турбин. АРЧМ. В приложении 2 приведена программа цифровой модели, написанная на Фортране. Программа включает в себя набор типовых функциональных блоков и динамических звеньев,' позволяющих набирать модели энергообъединений различной структуры и конфигурации. Анализ системы АРЧМ как многосвязной системы автоматического управления показал, что методами оптимизации таких систем задача АРЧМ решается на современном научно-техническом уровне, полученные решения обеспечивают выполнение основных требований, предъявляемых к системам АРЧМ крупных энергообъединений, и позволяют разработать унифицированное матобеспечение для исполь-зования в энергообъединениях различной конфигурации. Рассмотренные вопросы обсуждались на Всесоюзном совещании по обобщению опыта разработки,* проектирования, внедрения и рассмотрению основных направлений перспективного развития систем АРЧМ с использованием ЭВМ в ЕЭС СССР и ОЭС в XI и XII пятилетках (Москва, г. Всесоюзной конференции "АСУ технологическими процессами и производствами непрерывного и непрерывнодискретного типов в энергетике, химии, нефтехимии, металлургии” (Москва, г. Результаты работы и ее отдельных этапов были опубликованы в работах [-] и в отчетах НИР института "Энер-госетьпроект". На устройство регулирования частоты и перетоков активной мощности выдано авторское свидетельство []. Полученные результаты используются в проектных работах института "Энер-госетьпроект" по системам АРЧМ ряда ОЭС, входящих в состав ЕЭС СССР, по системе АРЧМ Респуб. Куба и внедрены в промышленную эксплуатацию в ОЭС Средней Волги. Акты внедрения и расчет экономического эффекта приведены в приложении 3.
