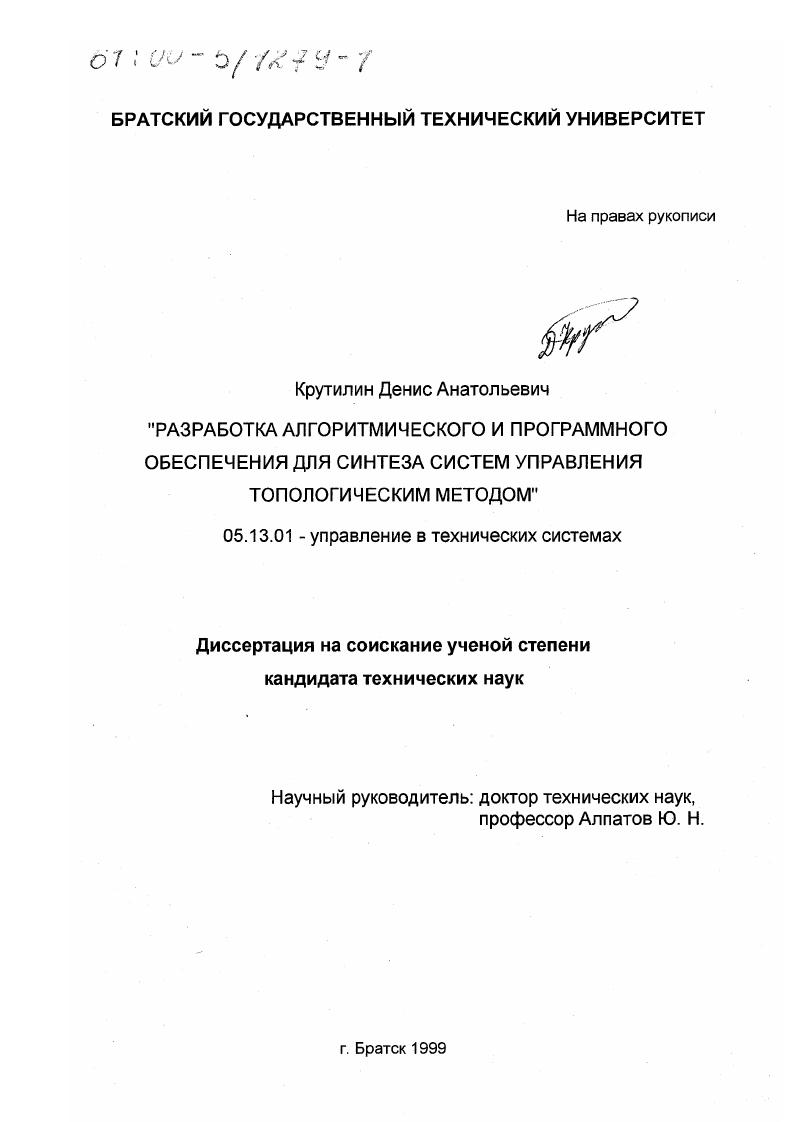

Разработка алгоритмического и программного обеспечения для синтеза систем управления топологическим методом

• Автор: Крутилин, Денис Анатольевич
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Братск
• Количество страниц: 170 с. : ил.

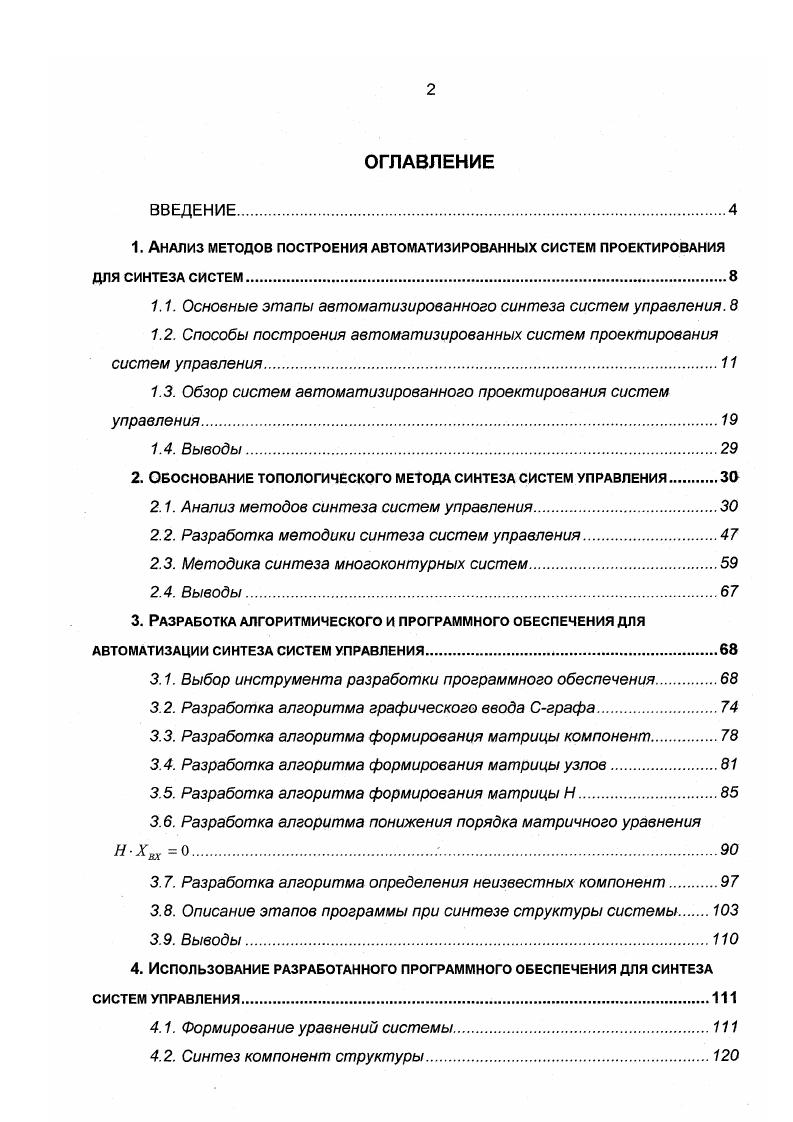

1. Анализ методов построения автоматизированных систем проектирования ДЛЯ СИНТЕЗА систем

1.1. Основные этапы автоматизированного синтеза систем управления.

1.2. Способы построения автоматизированных систем проектирования систем управления

1.3. Обзор систем автоматизированного проектирования систем управления.

1.4. Выводы.

2. Обоснование топологического метода синтеза систем управления.

2.1. Анализ методов синтеза систем управления.

2.2. Разработка методики синтеза систем управления

2.3. Методика синтеза многоконтурных систем.

2.4. Выводы.

3. Разработка алгоритмического и программного обеспечения для автоматизации синтеза систем управления
3.1. Выбор инструмента разработки программного обеспечения
3.2. Разработка алгоритма графического ввода Сграфа
3.3. Разработка алгоритма формирования матрицы компонент
3.4. Разработка алгоритма формирования матрицы узлов
3.5. Разработка алгоритма формирования матрицы Н
3.6. Разработка алгоритма понижения порядка матричного уравнения НХвх 0.
3.7. Разработка алгоритма определения неизвестных компонент
3.8. Описание этапов программы при синтезе структуры системы
3.9. Выводы
4. Использование разработанного программного обеспечения для синтеза СИСТЕМ УПРАВЛЕНИЯ.
4.1. Формирование уравнений системы
4.2. Синтез компонент структуры0
4.3. Обработка результатов и моделирование системы управления
4.4. Использование разработанного программного обеспечения при создании системы управления процессом производства алюминия
4.5. Выводы
ЗАКЛЮЧЕНИЕ.
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ


Большинство средств основано на методологиях структурного анализа и проектирования. Сущность структурного подхода к разработке систем заключается в ее декомпозиции разбиении на автоматизируемые функции система разбивается на функциональные подсистемы, которые, в свою очередь, делятся на подфункции, те на задачи и так дальше до конкретных процедур. При этом автоматизируемая система сохраняет целостное представление, в котором все составляющие компо
ненты взаимоувязаны. При разработке системы снизувверх от отдельных задач ко всей системе целостность теряется, возникают проблемы при информационной стыковке отдельных компонентов. Все наиболее распространенные методологии структурного подхода базируются на ряде общих принципов. Выделение двух базовых принципов не означает, что остальные принципы являются второстепенными, поскольку игнорирование любого из них может привести к непредсказуемым последствиям в том числе и к провалу всего проекта. Структурный подход к проектированию систем позволяет легко и гибко приспосабливать к изменяющимся требованиям, существенно уменьшить время, затрачиваемое на исправление допущенных ошибок в процессе создания системы, использовать возможность объединения усилий отдельных исполнителей в единый процесс проектирования путем использования разделяемой базы данных, содержащей необходимую информацию о проекте. Таким образом на основании вышеизложенного сформулируем основные требования, предъявляемые к создаваемым автоматизированным системам проектирования систем управления.
