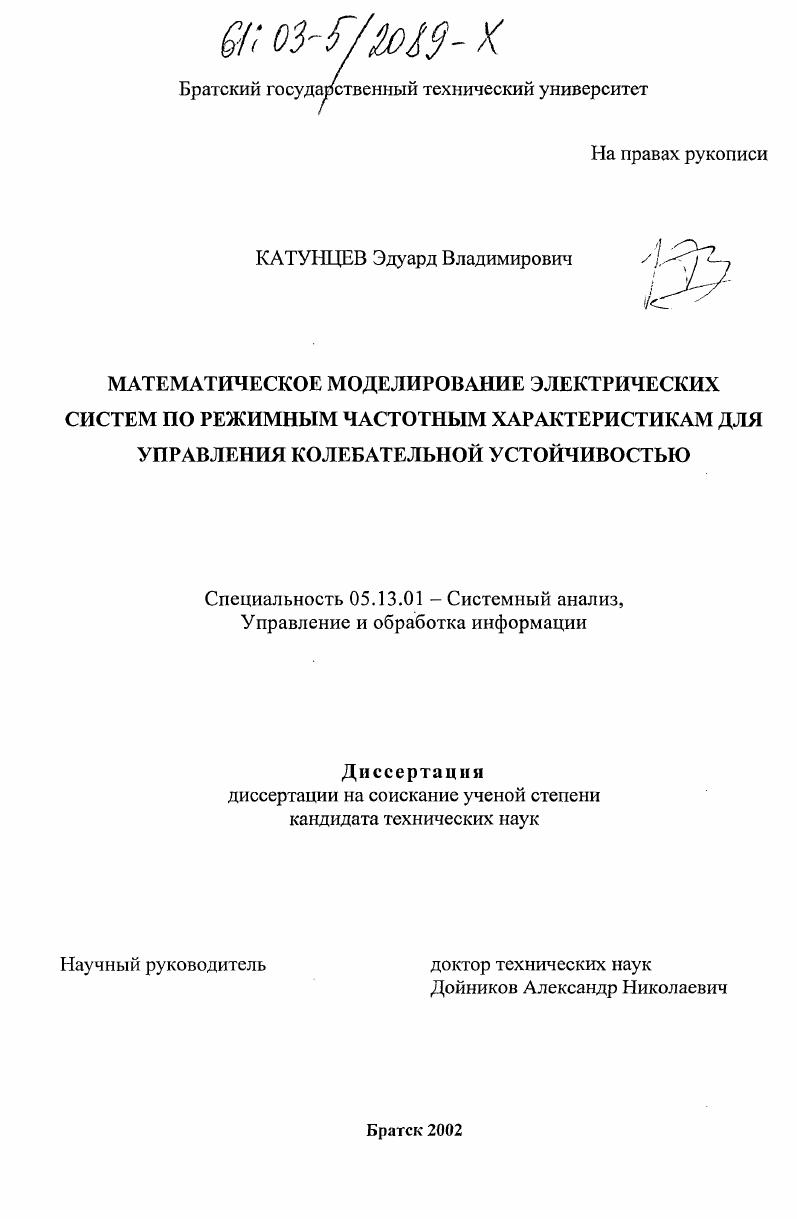

Математическое моделирование электрических систем по режимным частотным характеристикам для управления колебательной устойчивостью

• Автор: Катунцев, Эдуард Владимирович
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Братск
• Количество страниц: 144 с. : ил

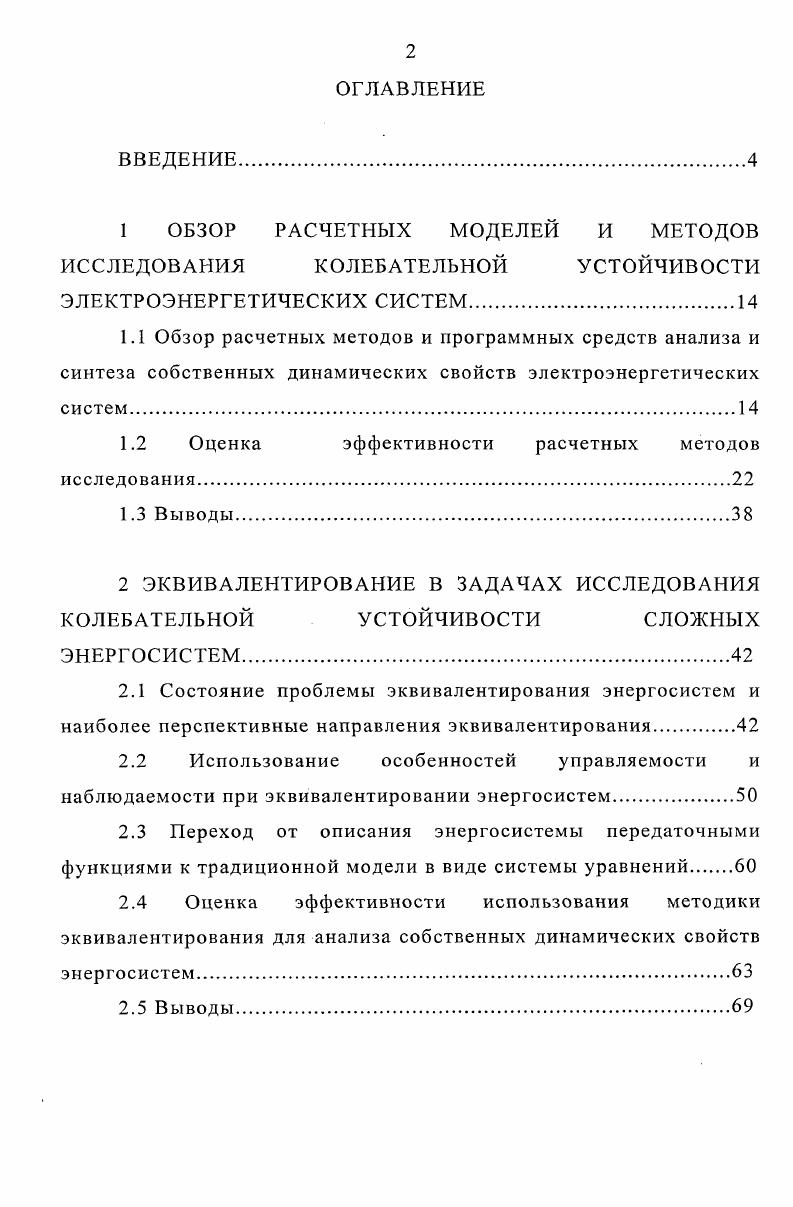

1 ОБЗОР РАСЧЕТНЫХ МОДЕЛЕЙ И МЕТОДОВ ИССЛЕДОВАНИЯ КОЛЕБАТЕЛЬНОЙ УСТОЙЧИВОСТИ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ СИСТЕМ.
1.1 Обзор расчетных методов и программных средств анализа и синтеза собственных динамических свойств электроэнергетических систем.

1.2 Оценка эффективности расчетных методов

исследования.

1.3 Выводы

2 ЭКВИВАЛЕНТИРОВАНИЕ В ЗАДАЧАХ ИССЛЕДОВАНИЯ КОЛЕБАТЕЛЬНОЙ УСТОЙЧИВОСТИ СЛОЖНЫХ

ЭНЕРГОСИСТЕМ.

2.1 Состояние проблемы эквивалентирования энергосистем и наиболее перспективные направления эквивалентирования
2.2 Использование особенностей управляемости и наблюдаемости при эквивалентировании энергосистем
2.3 Переход от описания энергосистемы передаточными функциями к традиционной модели в виде системы уравнений
2.4 Оценка эффективности использования методики эквивалентирования для анализа собственных динамических свойств энергосистем.
2.5 Выводы
3 МАТЕМАТИЧЕСКАЯ МОДЕЛЬ ЭЭС НА ОСНОВЕ ЧАСТОТНЫХ ХАРАКТЕРИСТИК СИСТЕМЫ
3.1 Частотные характеристики как модель системы.
3.2 Методика построения кривых Дразбиения по режимным частотным характеристикам
3.3 Процедура координации управляющих воздействий с использованием моделей на основе экспериментальных данных
3.4 Оценка адекватности и эффективности процедуры само координации.
3.5 Выводы
4 ПРОГРАММНЫЙ КОМПЛЕКС СНАБТ ДЛЯ ИССЛЕДОВАНИЯ ДИНАМИЧЕСКИХ СВОЙСТВ И ОБЕСПЕЧЕНИЯ КОЛЕБАТЕЛЬНОЙ УСТОЙЧИВОСТИ ЭЭС.9В
4.1 Основные направления интеграции программных средств для анализа и синтеза динамических свойств ЭЭС.
4.2 Составные части программного комплекса СНАЭТ
4.3 Функциональное назначение и особенности программного комплекса СНА8Т.
4.4 Описание интерфейса программного комплекса СНА8Т.Л
5 ОСНОВНЫЕ ВЫВОДЫ
ЛИТЕРАТУРА


Четвертая глава раскрывает программную реализацию изложенного в третьей главе алгоритма и посвящена описанию программного комплекса СНАБТ, обеспечивающего как возможность исследования динамических свойств, так и возможность обеспечения колебательной устойчивости ЭЭС. ОБЗОР РАСЧЕТНЫХ МОДЕЛЕЙ И МЕТОДОВ ИССЛЕДОВАНИЯ КОЛЕБАТЕЛЬНОЙ УСТОЙЧИВОСТИ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ
1. Обзор расчетных методов и программных средств анализа и синтеза собственных динамических свойств электроэнергетических
С момента возникновения задач по изучению колебательных процессов и автоматического регулирования возбуждения генераторов достаточно полно разработаны методика расчтов и математические модели сложных энергосистем. Методика формирования модели и уравнения основных элементов энергосистемы для исследования электромеханических переходных процессов сложного объединения описаны в ряде фундаментальных работ, в учебниках и других публикациях см. На основании экспериментальных, эксплуатационных и исследовательских данных была создана модель системы высокой сложности и при этом достаточно точно отражающая качественные и, в определенной степени, количественные характеристики исследуемых процессов. Синхронная машина, при этом, представлена уравнениями Горева Парка. При использовании системы уравнений Горева Парка принимается ряд допущений, обоснованию которых посвящено большое количество работ , 1, 9, 3. В них указывается на пренебрежение рядом факторов при использовании традиционной модели в форме уравнений ГореваПарка для исследования электромеханических переходных процессов в сложной электрической системе.
