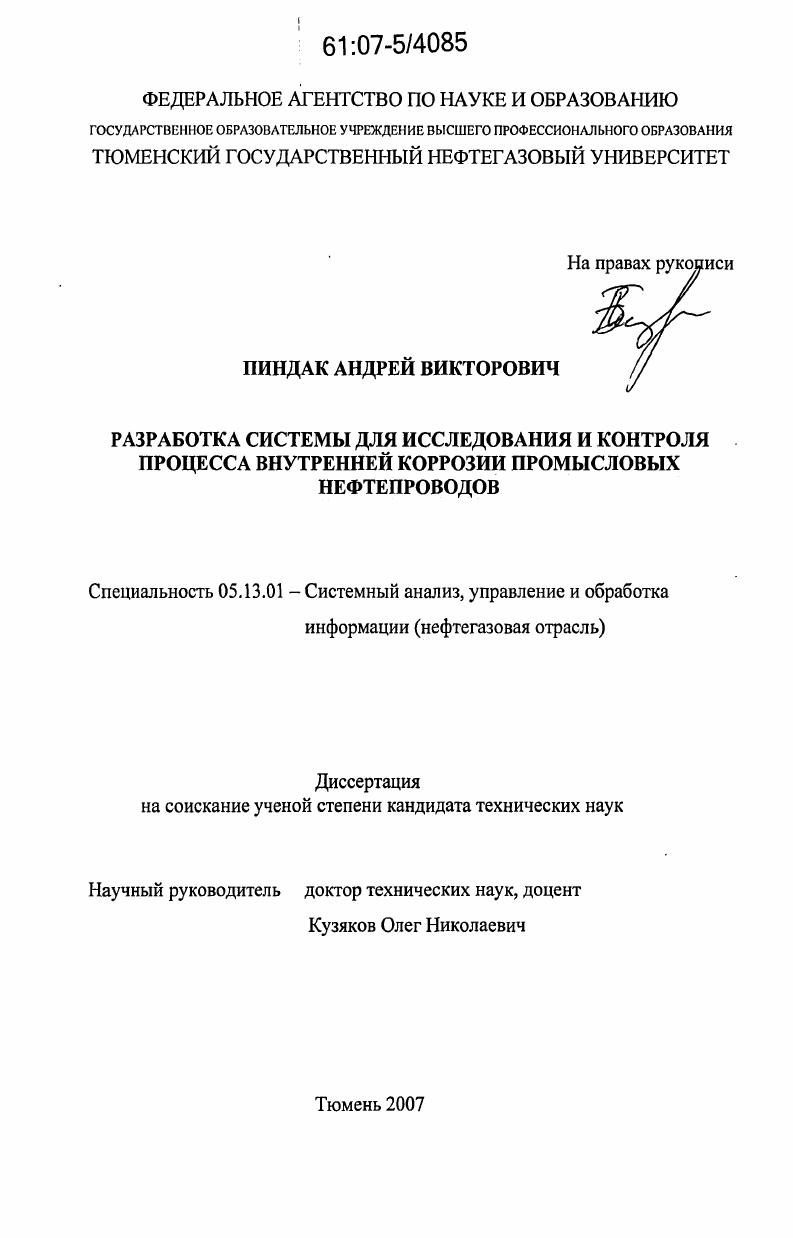

Разработка системы для исследования и контроля процесса внутренней коррозии промысловых нефтепроводов

• Автор: Пиндак, Андрей Викторович
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Тюмень
• Количество страниц: 130 с. : ил.

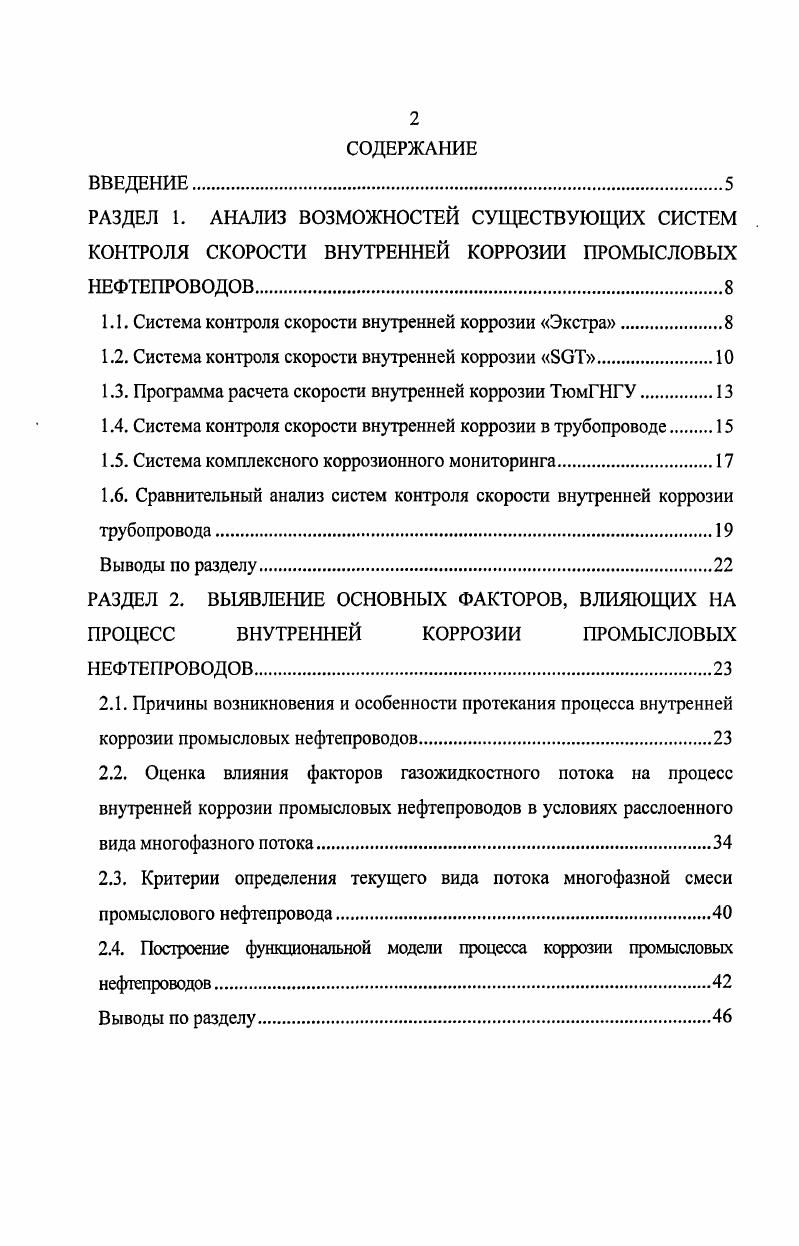

ВВЕДЕНИЕ.
РАЗДЕЛ 1. АНАЛИЗ ВОЗМОЖНОСТЕЙ СУЩЕСТВУЮЩИХ СИСТЕМ КОНТРОЛЯ СКОРОСТИ ВНУТРЕННЕЙ КОРРОЗИИ ПРОМЫСЛОВЫХ НЕФТЕПРОВОДОВ

1.1. Система контроля скорости внутренней коррозии Экстра.

1.2. Система контроля скорости внутренней коррозии БСТ.

1.3. Программа расчета скорости внутренней коррозии ТюмГНГУ

1.4. Система контроля скорости внутренней коррозии в трубопроводе

1.5. Система комплексного коррозионного мониторинга

1.6. Сравнительный анализ систем контроля скорости внутренней коррозии

трубопровода.

Выводы по разделу

РАЗДЕЛ 2. ВЫЯВЛЕНИЕ ОСНОВНЫХ ФАКТОРОВ, ВЛИЯЮЩИХ НА ПРОЦЕСС ВНУТРЕННЕЙ КОРРОЗИИ ПРОМЫСЛОВЫХ НЕФТЕПРОВОДОВ.
2.1. Причины возникновения и особенности протекания процесса внутренней коррозии промысловых нефтепроводов.
2.2. Оценка влияния факторов газожидкостного потока на процесс внутренней коррозии промысловых нефтепроводов в условиях расслоенного вида многофазного потока.
2.3. Критерии определения текущего вида потока многофазной смеси промыслового нефтепровода
2.4. Построение функциональной модели процесса коррозии промысловых
нефтепроводов
Выводы по разделу

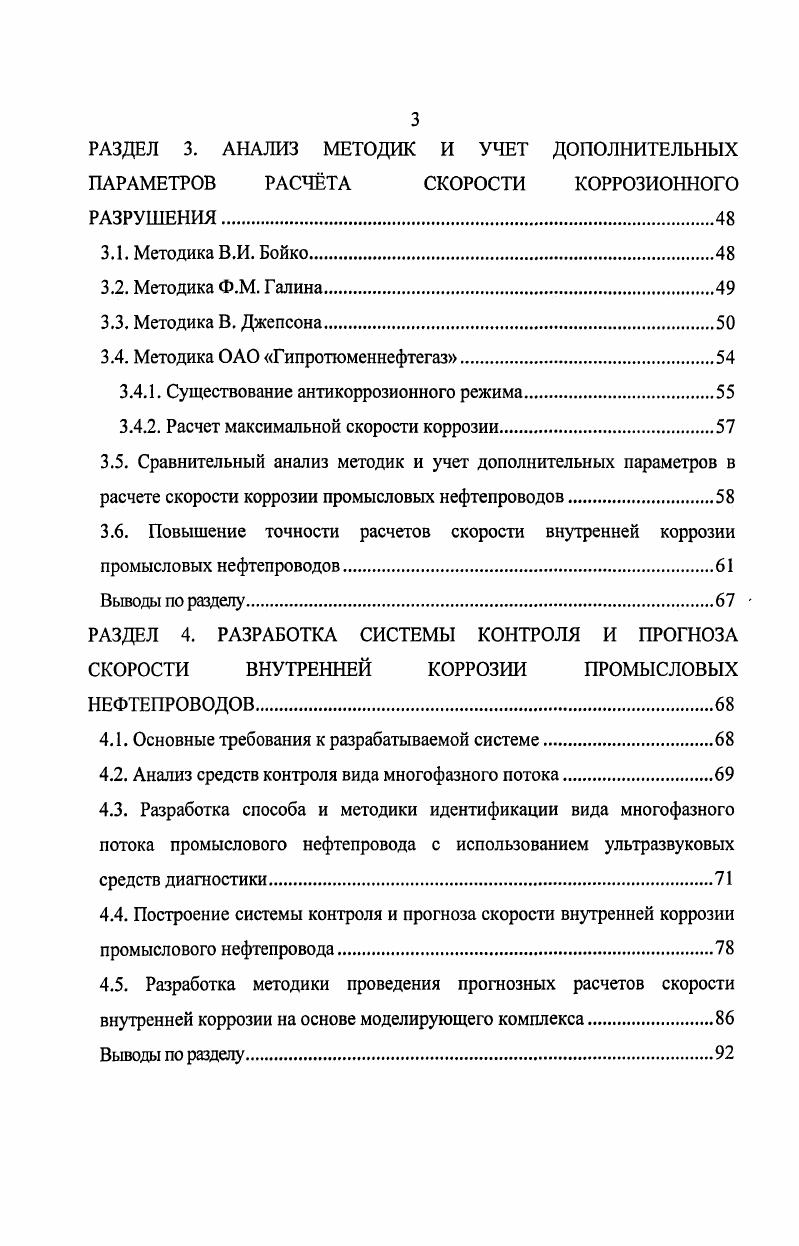

РАЗДЕЛ 3. АНАЛИЗ МЕТОДИК И УЧЕТ ДОПОЛНИТЕЛЬНЫХ ПАРАМЕТРОВ РАСЧТА СКОРОСТИ КОРРОЗИОННОГО
РАЗРУШЕНИЯ
3.1. Методика В.И. Бойко
3.2. Методика Ф.М. Галина.
3.3. Методика В. Джепсона.
3.4. Методика ОАО Гипротюменнефтегаз
3.4.1. Существование антикоррозионного режима
3.4.2. Расчет максимальной скорости коррозии.
3.5. Сравнительный анализ методик и учет дополнительных параметров в расчете скорости коррозии промысловых нефтепроводов.
3.6. Повышение точности расчетов скорости внутренней коррозии
промысловых нефтепроводов.
Выводы по разделу.
РАЗДЕЛ 4. РАЗРАБОТКА СИСТЕМЫ КОНТРОЛЯ И ПРОГНОЗА СКОРОСТИ ВНУТРЕННЕЙ КОРРОЗИИ ПРОМЫСЛОВЫХ НЕФТЕПРОВОДОВ
4.1. Основные требования к разрабатываемой системе
4.2. Анализ средств контроля вида многофазного потока.
4.3. Разработка способа и методики идентификации вида многофазного потока промыслового нефтепровода с использованием ультразвуковых средств диагностики.
4.4. Построение системы контроля и прогноза скорости внутренней коррозии промыслового нефтепровода.
4.5. Разработка методики проведения прогнозных расчетов скорости
внутренней коррозии на основе моделирующего комплекса.
Выводы по разделу.
РАЗДЕЛ 5. РАЗРАБОТКА МЕТОДИКИ ОПРЕДЕЛЕНИЯ МЕСТ УСТАНОВКИ И СХЕМЫ РАСПОЛОЖЕНИЯ ИЗМЕРИТЕЛЬНЫХ УСТРОЙСТВ СИСТЕМЫ КОНТРОЛЯ И ПРОГНОЗА СКОРОСТИ ВНУТРЕННЕЙ КОРРОЗИИ ПРОМЫСЛОВЫХ НЕФТЕПРОВОДОВ
5.1. Определение зависимости количества порывов нефтепровода от условий эксплуатации трубопровода и характеристик транспортируемой смеси
5.2. Разработка схемы расположения измерительных устройств.
5.2.1. Принципы проектирования модели участка трубопровода в пакете .
5.2.2. Этапы проведения эксперимента в пакете .
5.2.3. Ограничения и допущения, накладываемые на эксперимент проводимый в
пакете
.4. Исходные данные для проведения эксперимента
5.2.5. Разработка расчтной ЗЕТмодели участка нефтепровода.
5.2.6. Приложение нагрузок к конечноэлементной модели.
.7. Принципы определения схемы расположения измерительных устройств.
5.3. Разработка методики определения участков размещения и схемы расстановки измерительных устройств системы контроля и прогноза скорости внутренней
коррозии промысловых нефтепроводов
Выводы по разделу.
ОСНОВНЫЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Использованные в ней методики расчетов основаны на материалах, полученных в результате научноисследовательской деятельности различных НИИ, а также на апробированных литературных данных и отраслевых методиках. Программа поставляется в сетевом варианте, при котором разобщенные территориально пользователи работают одновременно с единой для всех базой данных. Применение одной базы данных для всего предприятия позволяет свести воедино всю информацию, получаемую специалистами разного профиля на местах. База данных представлена 0 показателями, размещенными в таблицах. Сюда входят данные, необходимые для проведения паспортизации трубопроводов, анализа текущего состояния трубопроводного фонда, его аварийности и защищенности ингибиторами коррозии и др. Большой раздел отводится контролю коррозии и другим диагностическим обследованиям. Система позволяет по введенным учетным данным отображать на экране технологическую трубопроводную сеть и ее элементы, в том числе и расчетные, с привязкой к местности. Внутренняя структура хранения данных и расчетный модуль программы дают широкие возможности для проведения аналитической работы с введенными данными, включающей гидравлические расчеты трехфазных нефтяных эмульсий по двум независимым методикам, определение структур газожидкостного потока с использованием диаграммы Бейкера, расчеты прогнозных скоростей коррозии и коррозионноопасных зон, а также расчеты концентрации ингибиторов коррозии на всех объектах трубопроводной сети и первичную статобработку данных. Система функционирует на базе операционной среды Утс1оУ8 ЫТ4. Система состоит из двух частей модуля выполняющего функции графического интерфейса пользователя I и модуля инженерных расчетов . I и могут находиться как на одном компьютере так называемая локальная версия комплекса, так и на разных машинах, связанных через сеть I I . В последнем варианте обмен данными с I осуществляется по тем же стандартным протоколам, что и при просмотре сайтов, что дает возможность контролировать и настраивать безопасность их соединения стандартными методами. I выполняет функцию интерфейса пользователя и графического редактора трубопроводных сетей, работающего в середе i Vii. Создание схемы происходит посредством простого перетаскивания специальных примитивов I на рабочую схему и дальнейшего соединения их трубопроводами. Интерфейс I представлен на рис. Рис. Использование среды i Vii обеспечивает редактор трубопроводных систем множеством современных возможностей, недоступных для специализированных редакторов. Vii позволяет выполнять свободный экспортимпорт графической информации в том числе и в формате , использование слоев, многостраничноеь схем, поиск объектов на схеме, интеграция с i i отображение на схемах трубопроводов текстовой и табличной информации непосредственно из документов i и x, и наоборот, постоянная поддержка и развитие от i. После того, как схема проверена и готова к расчетам, в дело вступает расчетный модуль . После того, как расчет произведен, результаты расчета сохраняются вместе со схемой, и в дальнейшем их можно просматривать, анализировать и выводить в отчетах без обращения к . Функция анализа результатов расчетов помогает пользователю прямо на схеме увидеть распределение отдельных параметров по элементам трубопроводной сети. Например, как распределены удельные перепады давления, скорости потоков, расходы жидкости, нефти, газа, скорости коррозии и так далее. Основная функция моделирование течения нефтеводогазовой смеси и химреагентов в закольцованных рельефных трубопроводных сетях. Используемые методики гидравлического расчета основаны на разработках ВНИИГаз, НижневартовскНИПИнефть, и в дальнейшем доработанными в НИИ СибГеоТех. Апробация и доводка методик происходила в течение лет на месторождениях Нижневартовского района, что позволяет говорить об адекватности модели и достаточной точности расчета в широких диапазонах загрузок трубопроводов. Количество стоков, истоков и колец в модели трубопроводной сети не ограничено, а к одному узловому элементу можно подключать неограниченное число участков трубопроводов.
