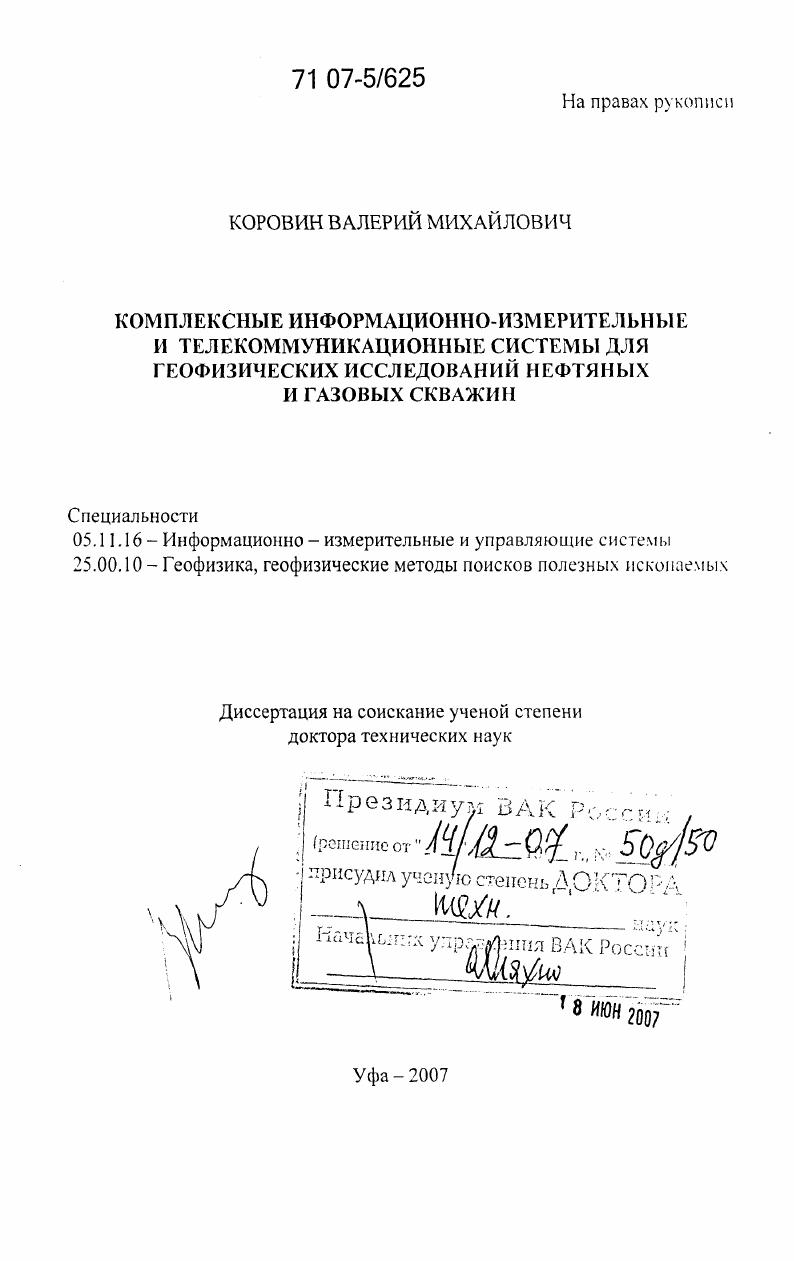

Комплексные информационно-измерительные и телекоммуникационные системы для геофизических исследований нефтяных и газовых скважин

• Автор: Коровин, Валерий Михайлович
• Шифр специальности: 05.11.16, 25.00.10
• Научная степень: Докторская
• Год защиты: 2007
• Место защиты: Уфа
• Количество страниц: 291 с. : ил.

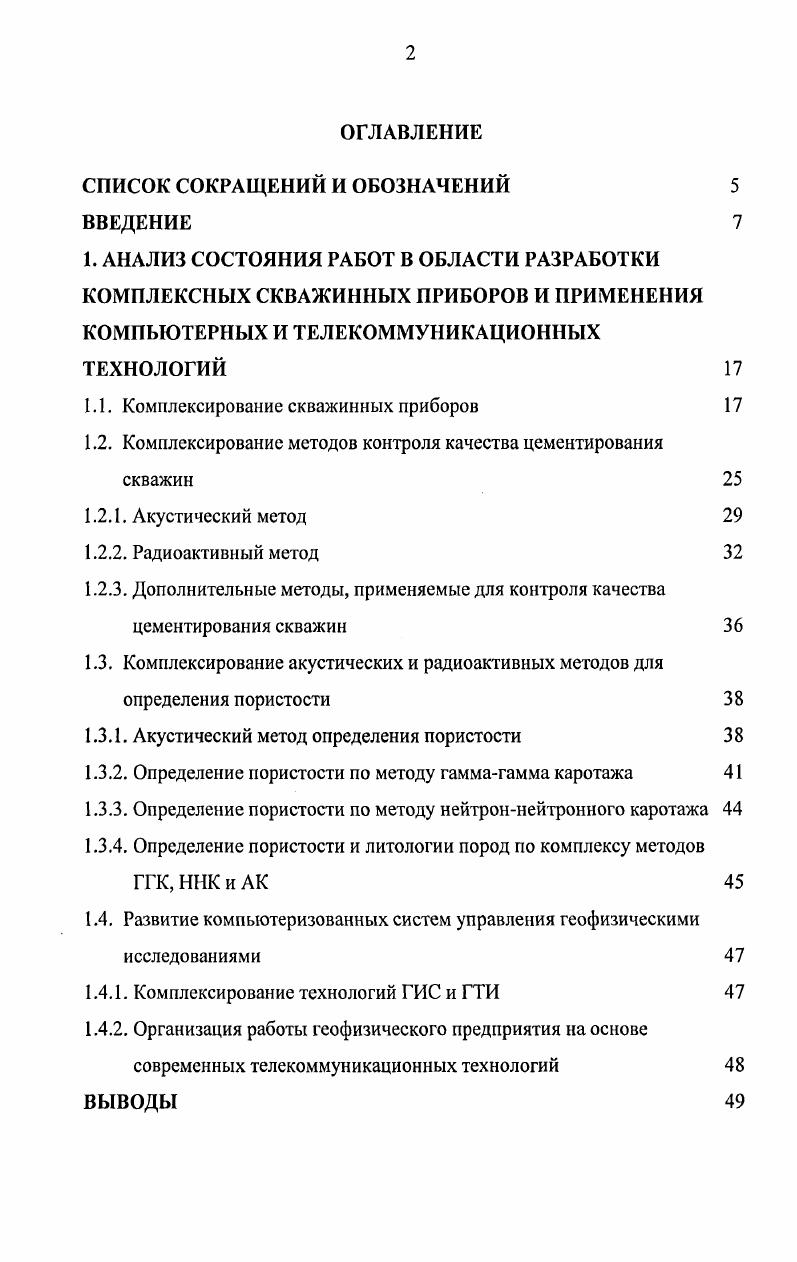

ОГЛАВЛЕНИЕ

СПИСОК СОКРАЩЕНИЙ И ОБОЗНАЧЕНИЙ

ВВЕДЕНИЕ
1. АНАЛИЗ СОСТОЯНИЯ РАБОТ В ОБЛАСТИ РАЗРАБОТКИ КМПЛЕКСНЫХ СКВАЖИННЫХ ПРИБОРОВ И ПРИМЕНЕНИЯ КОМПЬЮТЕРНЫХ И ТЕЛЕКОММУНИКАЦИОННЫХ ТЕХНОЛОГИЙ

1.1. Комплексирование скважинных приборов

1.2. Комплексирование методов контроля качества цементирования скважин

1.2.1. Акустический метод

1.2.2. Радиоактивный метод

1.2.3. Дополнительные методы, применяемые для контроля качества цементирования скважин
1.3. Комплексирование акустических и радиоактивных методов для определения пористости 3

1.3.1. Акустический метод определения пористости

1.3.2. Определение пористости по методу гаммагамма каротажа
1.3.3. Определение пористости по методу нейтроннейтронного каротажа
1.3.4. Определение пористости и литологии пород по комплексу методов ГГК, ННК и АК
1.4. Развитие компьютеризованных систем управления геофизическими исследованиями
1.4.1. Комплексирование технологий ГИС и ГТИ
1.4.2. Организация работы геофизического предприятия на основе современных телекоммуникационных технологий
ВЫВОДЫ

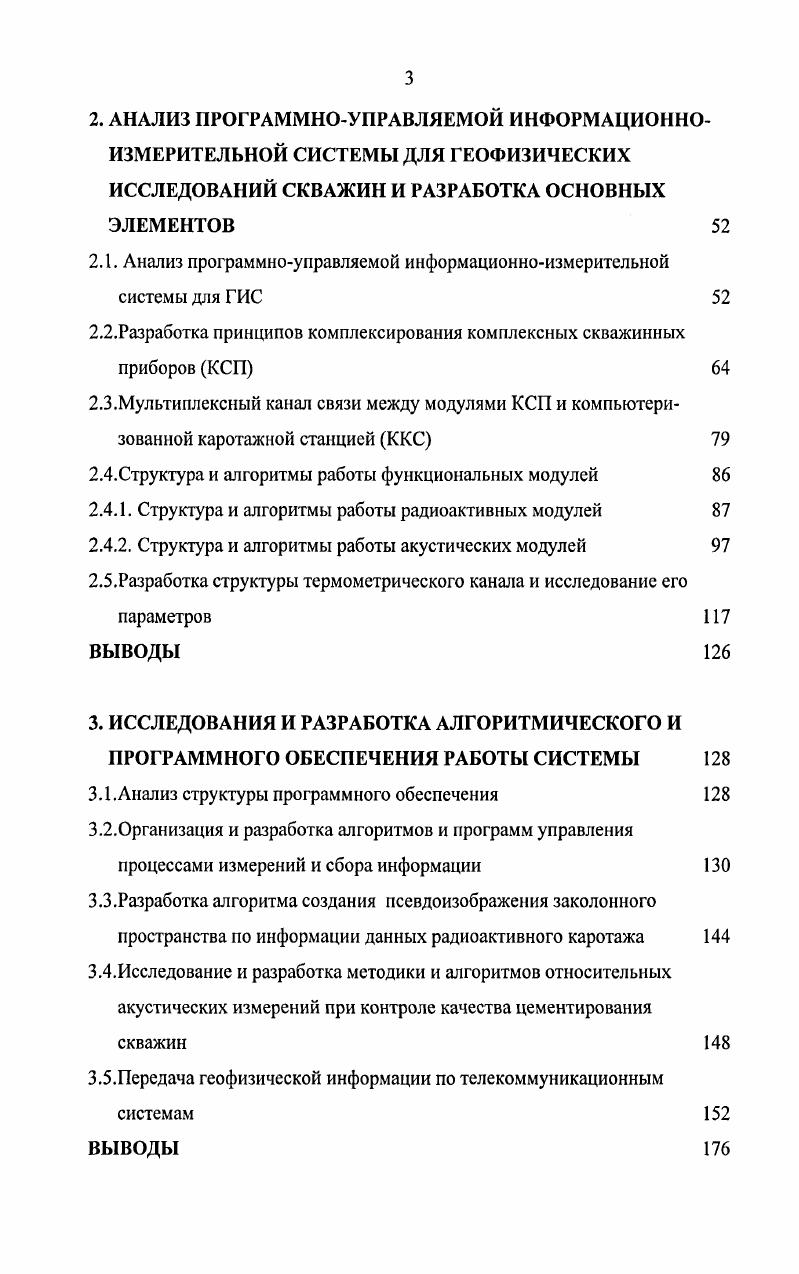

2. АНАЛИЗ ПРОГРАММНОУПРАВЛЯЕМОЙ ИНФОРМАЦИОННО
ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ ДЛЯ ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ СКВАЖИН И РАЗРАБОТКА ОСНОВНЫХ ЭЛЕМЕНТОВ
2.1. Анализ программноуправляемой информационноизмерительной системы для ГИС
2.2.Разработка принципов комплексирования комплексных скважинных приборов КСП
2.3.Мультиплексный канал связи между модулями КСП и компьютеризованной каротажной станцией ККС
2.4.Структура и алгоритмы работы функциональных модулей
2.4.1. Структура и алгоритмы работы радиоактивных модулей
2.4.2. Структура и алгоритмы работы акустических модулей
2.5.Разработка структуры термометрического канала и исследование его параметров
ВЫВОДЫ
3. ИССЛЕДОВАНИЯ И РАЗРАБОТКА АЛГОРИТМИЧЕСКОГО И ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ РАБОТЫ СИСТЕМЫ
3.1.Анализ структуры программного обеспечения
3.2.0рганизация и разработка алгоритмов и программ управления
процессами измерений и сбора информации
3.3.Разработка алгоритма создания псевдоизображения заколонного пространства по информации данных радиоактивного каротажа
3.4.Исследование и разработка методики и алгоритмов относительных акустических измерений при контроле качества цементирования скважин
3.5.Передача геофизической информации по телекоммуникационным системам
ВЫВОДЫ
4. ИССЛЕДОВАНИЕ ХАРАКТЕРИСТИК КАНАЛОВ СИСТЕМЫ
НА МЕТРОЛОГИЧЕСКИХ УСТАНОВКАХ
4.1 .Исследование статической функции преобразования канала ГК
4.2.Исследование статической функции преобразования канала ГГЦ
4.3.Исследование статической функции преобразования канала ННК
4.4.Анализ метрологических характеристик акустических каналов АКЦиАШ
4.5.Анализ характеристик термометрического канала
ВЫВОДЫ
5. СКВАЖИННЫЕ ИСПЫТАНИЯ КОМПЛЕКСНЫХ ПРОГРАММНОУПРАВЛЯЕМЫХ СКВАЖИННЫХ ПРИБОРОВ И ВНЕДРЕНИЕ КОМПЬТЕРИЗОВАННЫХ И ТЕЛЕКОММУНИКАЦИОННЫХ ТЕХНОЛОГИЙ В ПРОИЗВОДСТВО
5.1.Комплексный скважинный прибор ВАРТА для оценки качества цементирования скважин и технического состояния обсадных колонн и комплексный скважинный прибор ТАЙГА для определения пористости в открытом стволе
5.1.1. Исследование скважин при контроле качества цементирования
5.1.2. Исследование открытого ствола скважины комплексом радиоактивных и акустических методов при определении пористости
5.2.Комплексная комбинированная технология ГИС и ГТИ
5.3.Разработка автоматизированной системы геофизического предприятия для сбора и обработки информации ГИС и ГТИ
ВЫВОДЫ
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


Для привязки информации к литологическому разрезу и муфтам обсадных колонн применяют электромагнитную локацию муфт ЛМ и регистрацию естественного гаммаизлучения горных пород ГК. КМ АКЦ, ГГЦ, Т, ННК, ГК, ЛМ, АШ
