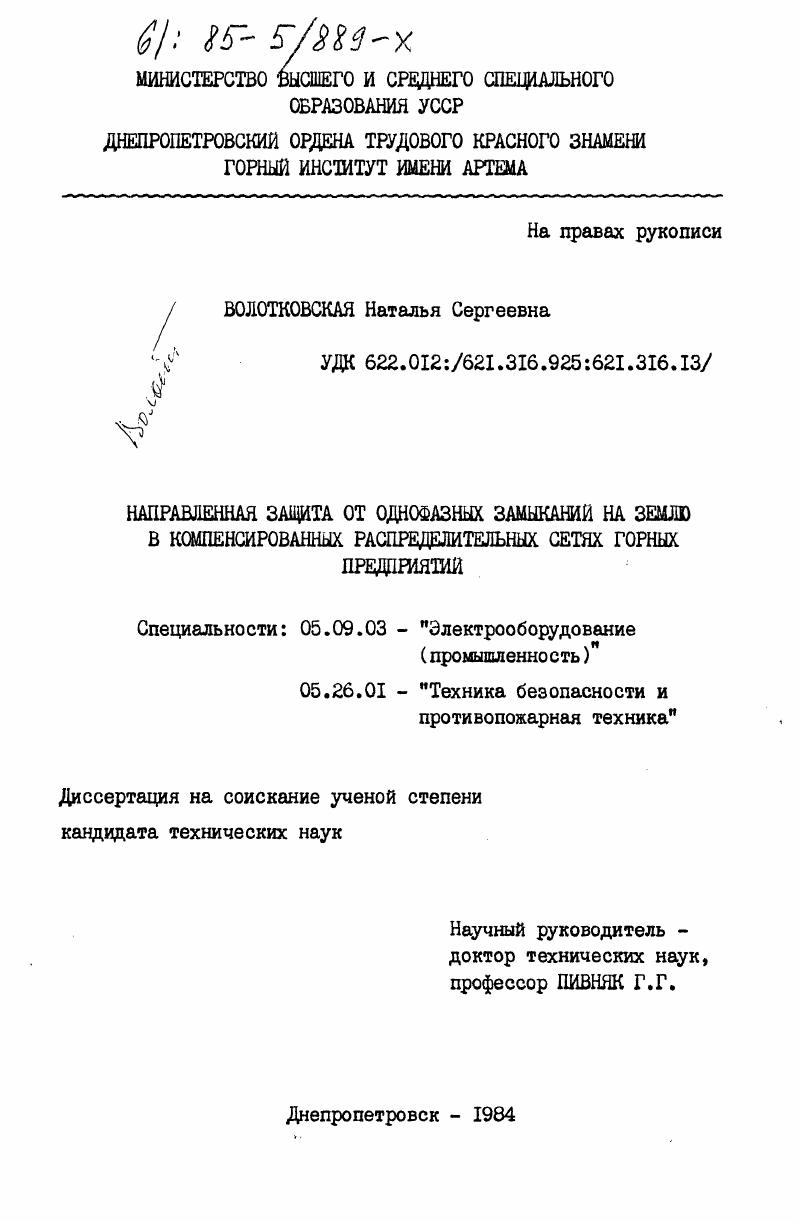

Направленная защита от однофазных замыканий на землю в компенсированных распределительных сетях горных предприятий

• Автор: Волотковская, Наталья Сергеевна
• Шифр специальности: 05.09.03, 05.26.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Днепродзержинск
• Количество страниц: 175 c. : ил

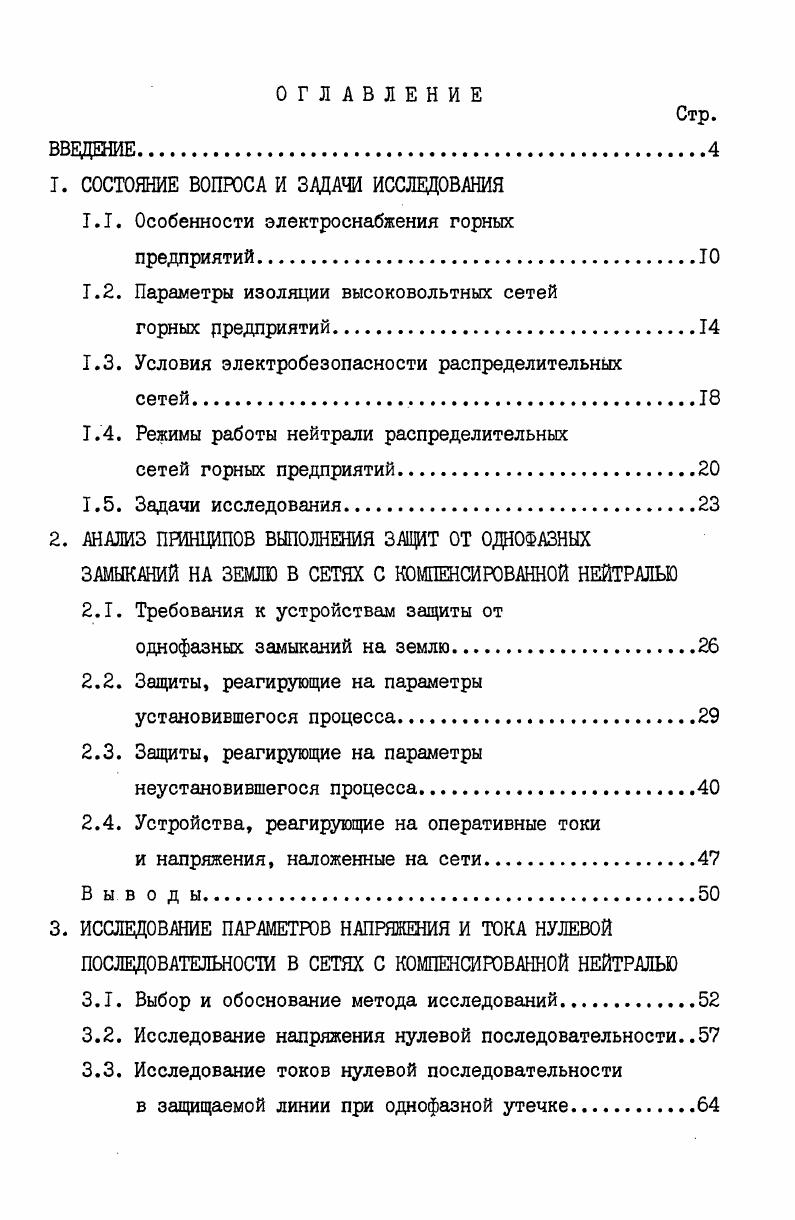

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

1. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЯ

1.1. Особенности электроснабжения горных

предприятий.

Т.2. Параметры изоляции высоковольтных сетей

горных цредприятий

1.3. Условия электробезопасности распределительных

сетей.

1.4. Режимы работы нейтрали распределительных

сетей горных предприятий

1.5. Задачи исследования.
2. АНАЛИЗ ПРИНЦИПОВ ВЫПОЛНЕНИЯ ЗАЩИТ ОТ ОДНОФАЗНЫХ ЗАМЫКАНИЙ НА ЗЕМЛЮ В СЕТЯХ С КОМПЕНСИРОВАННОЙ НЕЙТРАЛЬЮ
2.1. Требования к устройствам защиты от
однофазных замыканий на землю.
2.2. Защиты, реагирующие на параметры установившегося процесса
2.3. Защиты, реагирующие на параметры неустановившегося процесса
2.4. Устройства, реагирующие на оперативные токи
и напряжения, наложенные на сети
В ы в о д ы.
3. ИССЛЕДОВАНИЕ ПАРАМЕТРОВ НАПРЯЖЕНИЯ И ТОКА НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ В СЕТЯХ С КОМПЕНСИРОВАННОЙ НЕЙТРАЛЬЮ
3.1. Выбор и обоснование метода исследований.
3.2. Исследование напряжения нулевой последовательности
3.3. Исследование токов нулевой последовательности
в защищаемой линии при однофазной утечке
3.4. Алгоритм расчета параметров напряжения и тока нулевой последовательности
3.5. Характер изменения напряжения и токов
нулевой последовательности.
Вывод ы.
4. РАЗРАБОТКА СЕЛЕКТИВНОЙ ЗАЩИТЫ ОТ ОДНОФАЗНЫХ ЗАМЫКАНИЙ НА ЗЕМЛЮ В КОМПЕНСИРОВАННЫХ СЕТЯХ ГОРНЫХ ПРЕДПРИЯТИЙ
4.1. Выбор и обоснование способа защиты.
4.2. Исследование продолжительности переходного
процесса в сетях с компенсированной нейтралью
4.3. Разработка функциональной схемы защиты
4.4. Принципиальная схема устройства направленной
Вывод ы
5. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ И ИСПЫТАНИЯ УСТРОЙСТВ НАПРАВЛЕННОЙ ЗАЩИТЫ
5.1. Стендовые испытания экспериментальных
образцов защиты.
5.2. Оценка достоверности результатов исследования напряжения и тока нулевой последовательности.
5.3. Испытания направленной защиты в промышленных условиях.
5.4. Эффективность внедрения устройств
направленной защитыТ
Вывод ы
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ


В связаны с однофазными замыканиями на землю. Причины возникновения замыканий на землю в воздушных и кабельных сетях весьма многообразны. Это электрические и механические разрушения изоляции и изоляторов, дефекты в изоляторах и изоляционных конструкциях, их увлажнение и загрязнение, обрывы проводов и тросов, разрывы токоведущих частей и фаз кабелей в соединительных муфтах, частичные повреждения изоляции при монтажных работах, повреждения транспортом, повреждения на экскаваторах, схлест проводов, воздействия грозовых внутренних перенапряжений и другие менее распространенные причины. В особенно неблагоприятных условиях эксплуатации на карьерах находятся шланговые кабели с резиновой изоляцией, питающие экскаваторы, буровые станки и другие передвижные механизмы. На шахтах и рудниках питание электроэнергией трансформаторов очистных и подготовительных участков осуществляется стационарными бронированными кабелями от центральной подземной подстанции через промежуточные высоковольтные распределительные цунк-ты. В связи с этим, как показали данные, полученные нами на угольных шахтах Донбасса и на железорудных шахтах Кривого Рога, однофазные замыкания на землю в распределительных высоковольтных сетях происходят реже, чем на открытых работах. Так, на ГПП-1 Первомайского рудоуправления (Кривой Рог), питающей две железорудные шахты, в течение первого полугодия г. Распределительные сети напряжением выше В открытых и подземных горных разработок являются сетями с повышенной опасностью обслуживания оборудования, в которых замыкания на землю должны селективно отключаться /, /. Обязательная защита линий и электрооборудования от однофазных замыканий и утечек на землю, действующая на отключение без ввдержки времени, предусмотрена также отраслевыми инструкциями и правилами /, , /. Важную роль в обеспечении безопасного электроснабжения потребителей играет состояние изоляции. При недопустимом снижении полного сопротивления изоляции сети вследствие увеличения протяженности кабельных и воздушных линий и роста количества подключенного оборудования, а также за счет естественного старения изоляционного материала, из-за механических повреждений изоляции появляются недопустимые токи утечки в цепи фаза - земля, которые определяют опасность поражения людей электрическим током. Экспериментальные исследования сопротивления изоляции в высоковольтных сетях горных предприятий с открытой и подземной разработкой ведутся на протяжении последних лет кафедрами и лабораториями Московского и Днепропетровского горных институтов, Иркутского политехнического института, Северо-Кавказского горно-металлургического института, а также Макеевским научно-исследовательским институтом по безопасности работ в горной промышленности (проф. Щуцкий В. И., доценты Бараш М. И., Гущин Н. Я., канд. Калинин В. В., ст. Николайчук А. З.). В табл. В относительно земли для ряда горных предприятий с подземной и открытой разработкой на основании литературных источников и исследований, выполненных отраслевой лабораторией электробезопасности горных работ ДГИ /6, , , , , , /. Величина полного сопротивления изоляции сети 7 является важнейшей характеристикой состояния изоляции и электробезопасности, так как она определяет величину тока замыкания на землю. Сопоставление данных, приведенных в табл. Наиболее важным фактором в обеспечении безопасной и надежной эксплуатации является уровень активного сопротивления сети относительно земли. Снижение активного сопротивления В изоляции любого участка может явиться причиной резкого снижения общего сопротивления относительно земли электрической сети в целом и привести к возникновению аварийного режима. Высокий уровень этого параметра говорит о достаточно хорошем состоянии изоляции электроустановок и сети, надлежащем качестве профилактики и уровне технической эксплуатации электрохозяйства. Что же касается емкостного сопротивления изоляции X, то в сетях большой протяженности емкостная проводимость достигает высоких значений, являясь причиной значительных токов замыкания на землю. Из приведенных в табл.
