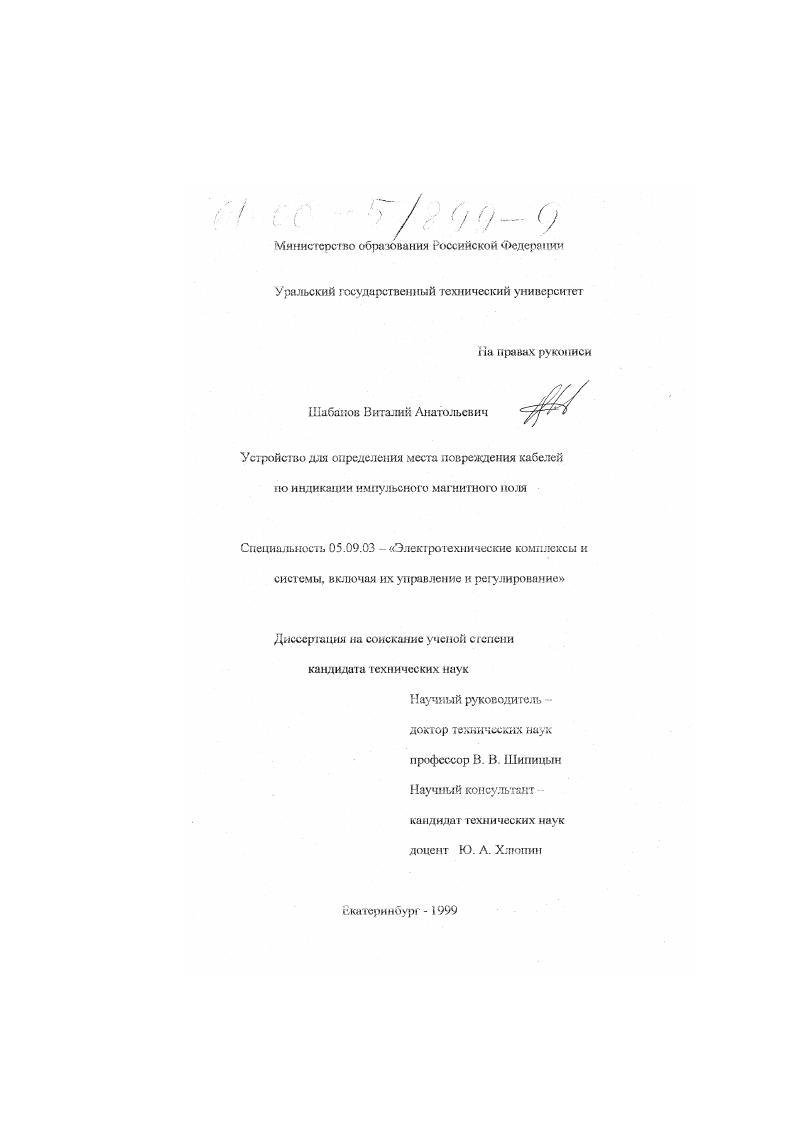

Устройство для определения места повреждения кабелей по индикации импульсного магнитного поля

• Автор: Шабанов, Виталий Анатольевич
• Шифр специальности: 05.09.03
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Екатеринбург
• Количество страниц: 221 с. : ил.

Глава первая. Характеристика существующих методов определения мест повреждений (ОМП) в кабелях и их классификация
1.1. Электрические параметры трехжильного кабеля
1.2. Структура системы поиска мест повреждений
1.3. Прожигание изоляции в месте повреждения
1.4. Методы определения места повреждения
Глава вторая. Теоретические предпосылки, расчет и оптимизация импульсного метода
2.1. Основные положения метода
2.2. Обоснование мощности генератора, частоты и длительности импульса
2.3. Распространение радиоволн в земле
Глава третья. Синтез импульсного генератора электромагнитного поля, и его исследование на математической и физической моделях
3.1. Создание математической модели
3.2. Математическое моделирование при активной нагрузке
3.3. Математическое моделирование при активно-емкостной нагрузке
3.4. Математическое моделирование при комбинированой нагрузке

3.5. Физическое моделирование
3.6. Сравнительный анализ результатов математического моделирования и реальной установки
Глава четвертая. Инженерная методика расчета и проектирования импульсного генератора, и выбор его оборудования
4.1. Блок-схема устройства
4.2. Расчет генератора импульсов высокой частоты
4.3. Расчет разрядной цепи
4.4. Расчет зарядной цепи
4.5. Зарядный дроссель
4.6. Выбор выпрямительных диодов и коммутатора
4.7. Система управления
4.8. Защита устройства
4.9. Порядок расчета выбора основных параметров и элементов устройства по заданным условиям
Глава IIятая. Результаты лабораторных и полевых испытаний опытнопромышленного образца импульсного генератора
5.1, Создание реальной установки
5.2. Работа установки по определению места повреждения на трассе КЛ
Заключение
Библиографический список
Приложения

Несмотря на повышение качества изоляции и токоведущих частей электрооборудования, кабельных линий, нельзя исключить их повреждения. В современных условиях непрерывно возрастают требования к надежности и бесперебойности электроснабжения предприятий, учреждений и других объектов хозяйства. Поэтому предотвращение или быстрая ликвидация повреждений электрических сетей является важнейшей задачей. Определение места повреждения - это сложная взаимосвязанная система операций, способствующая решению этой задачи.
Актуальность темы.
Определение места повреждения является наиболее сложной, а часто и относительно более длительной технологической операцией по восстановлению поврежденного элемента сети. Выявление места дефекта поврежденного кабеля представляет значительные трудности, так как виды повреждений имеют большое разнообразие и зависят от условий, при которых они возникают. Большое разнообразие видов и параметров повреждений вызвало создание разнообразных методов и аппаратов для определения места повреждения. Большой вклад в создание различных методов и средств для определения мест повреждений внесли такие ученые как: Шалыт Г. М., Платонов В. В., Быкадоров В. Ф., Бахмутский В. Ф., Зуенко Г. И. и множество других. После периода некоторого спада изобретательской деятельности, произошедшего в 1993-94 гг. постепенно начинает проявляться потребность в усовершенствовании методов поиска повреждений в кабелях для уменьшения перерывов в электроснабжении потребителей. Существуют различные разновидности и усовершенствования методов по определению мест повреждений, которые сделали Власов В. И., Кочанов С.В., Лейман Г. Г., Ильин В.А., Лямец Ю.

и=а + Ы (2.1)
где Ь и I - коэффициенты, тогда а=30 В, 6=1,8, /=3-4 для кабелей с рабочим напряжением 6 кВ, и /=4-4,8 для табелей на напряжение 10 кВ. Сопротивление дуги, К, колеблется в пределах 0,5-20 Ом, в зависимости от условий горения, тогда ток дуги:
г V-а „ .
‘—Г (23>
Эта формула применима только при пренебрежении минимальным током горения дуги. Зависимость тока дуги от напряжения и сопротивления показана на рис. 2.1.
Исходя из вышесказанного при заданной минимальной чувствительности усилителя (Е=0,000005 В/м) расчетная чувствительность приемного устройства определяется напряженностью магнитного поля в центре приемной катушки с магнитным моментом [39]:
т =уп0жмЗ (2 //)
