Прикладные методы расчёта термомеханических соединений трубопроводов пневмогидросистем летательных аппаратов

• Автор: Шишкин, Сергей Виленович
• Шифр специальности: 05.07.03, 05.07.04
• Научная степень: Докторская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 308 с. : ил

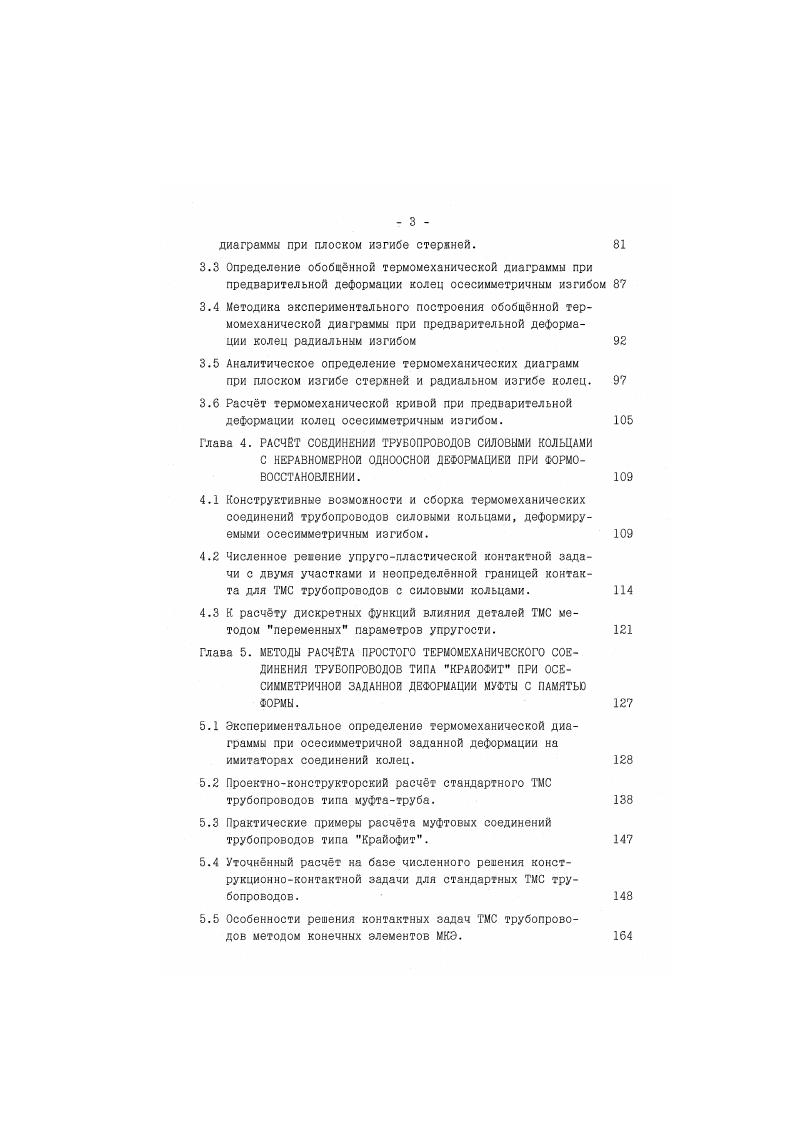

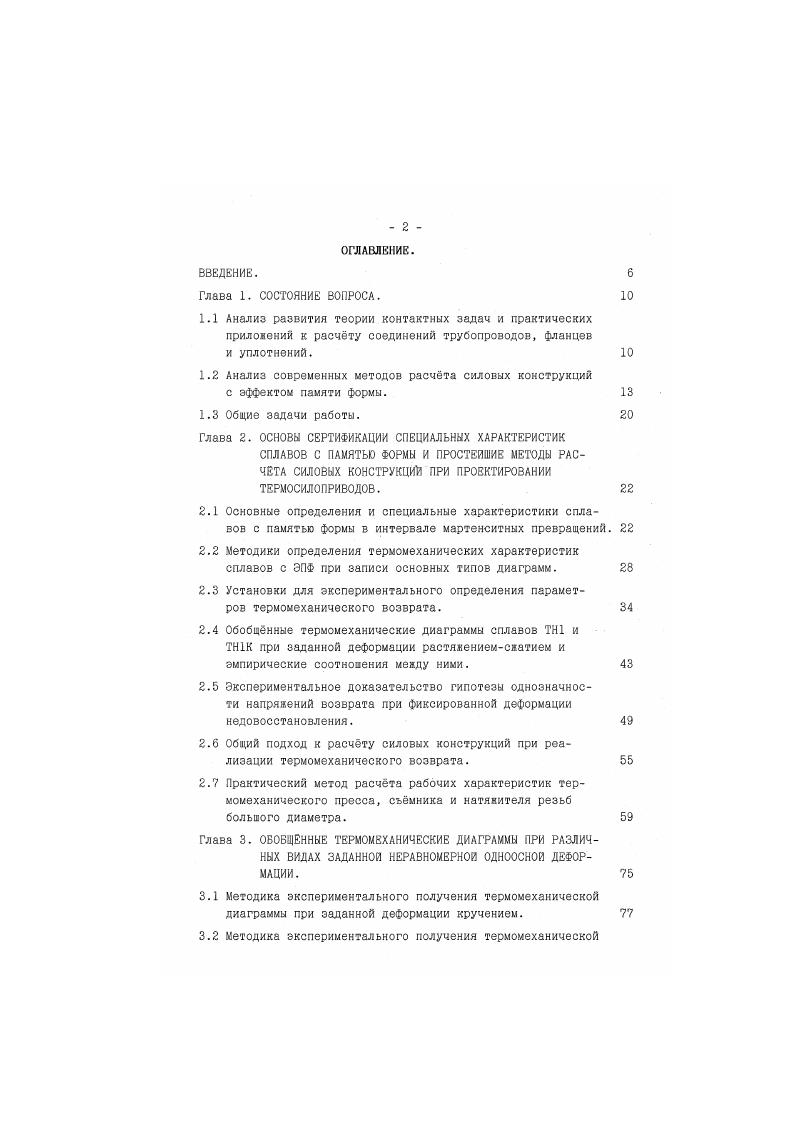

ВВЕДЕНИЕ. Глава 1. СОСТОЯНИЕ ВОПРОСА. Анализ развития теории контактных задач и практических приложений к расчту соединений трубопроводов, фланцев и уплотнений. Анализ современных методов расчта силовых конструкций с эффектом памяти формы. Обцие задачи работы. Глава 2. СПЛАВОВ С ПАМЯТЬЮ ФОРМЫ И ПРОСТЕЙШИЕ МЕТОДЫ РАСЧЕТА СИЛОВЫХ КОНСТРУКЦИЙ ПРИ ПРОЕКТИРОВАНИИ ТБРМОСИЛОПРИВОДОВ. Основные определения и специальные характеристики сплавов с памятью формы в интервале мартенситных превращений. Методики определения термоыеханических характеристик сплавов с ЭПФ при записи основных типов диаграмм. Установки для экспериментального определения параметров термомеханического возврата. Обобщнные термомеханические диаграммы сплавов ТН1 и ТН1К при заданной деформации растяжениемсжатием и эмпирические соотношения между ними. Экспериментальное доказательство гипотезы однозначности напрянений возврата при фиксированной деформации недовосстановления. Общий подход к расчту силовых конструкций при реализации термомеханического возврата.


Температуры формовосстановления АА определяют при нагреве образца, активно деформированного в мартенсите, и его формовосстановлении в условиях тарированного противодействиязаданного постоянного напряжения или жсткости. Точки АА в отличие от температур
АНАК имеют существенный сдвиг в область положительных температур, величина которого зависит от жсткости реакции процессу термомеханического возврата, а также величины и вида заданной деформации. Для оценки всего интервала температур формовосстановления АнтА. АНА возврат осуществляют на жстко заневоленном образце при максимальных реактивных напряжениях. При этом т. АА удобно
фиксировать при непрерывной записи диаграммы усилие возврататемпература, представленной на рис. З. Сплавы с температурой МТН типа ТН1 деформируют при нормальной температуре, а сплавы ТН1К с М,Т
при отрицательных и криогенных температурах. Деформационные характеристики возврата определяются после активной деформации образца в мартенсите по требуемой схеме нагружения в результате его свободного формовосстановления при нагреве и записи диаграммы температураперемещение см. При испытании сплава ТН1 деформацию проводят при нормальной температуре, далее образец нагревают выше т. Ак и величину 6 определяют при этой температуре. Если деформацию 6 измерять при Тн, то возмонна ошибка вследстзии эффекта обратимого изменения формы, соизмеримого с величиной термического восстановления. Напрянение воээратаэто напрянение, генерируемое в материале вследствии противодействия процессу формовосстановления при фазовом превращении мартенсита в аустенит в результате нагрева.
