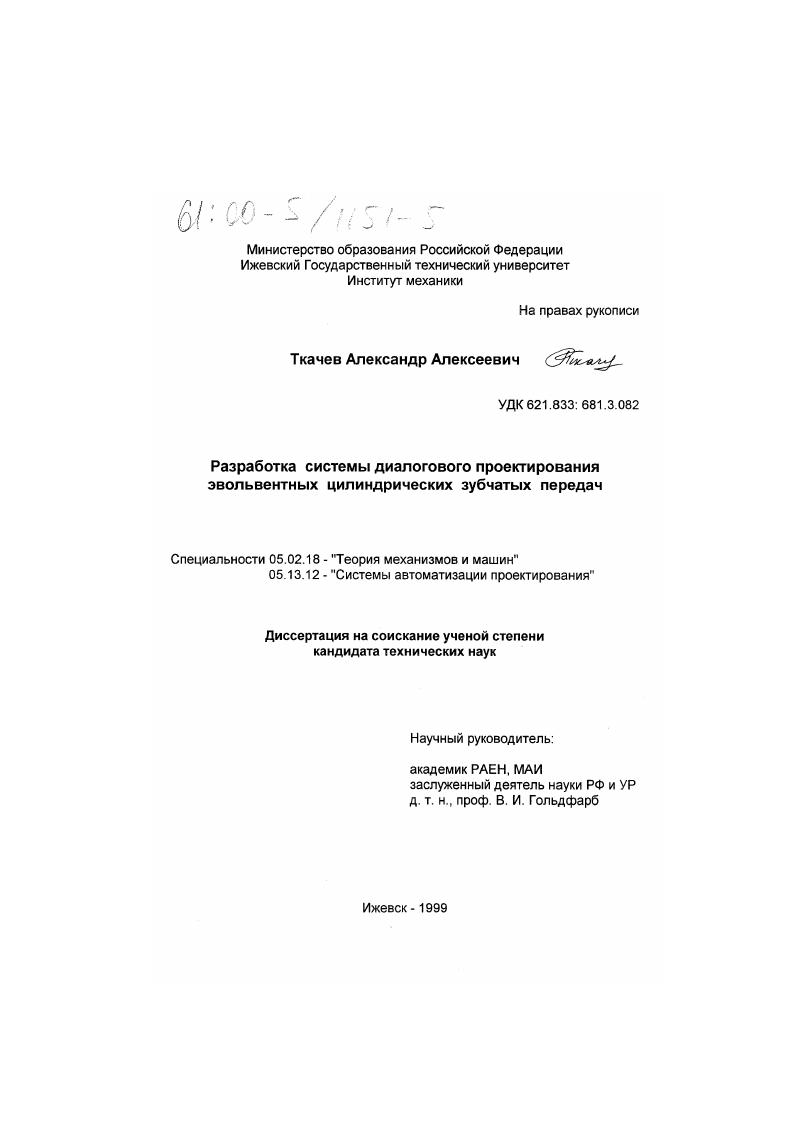

Разработка системы диалогового проектирования эвольвентных цилиндрических зубчатых передач

• Автор: Ткачев, Александр Алексеевич
• Шифр специальности: 05.02.18, 05.13.12
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Ижевск
• Количество страниц: 175 с. : ил.

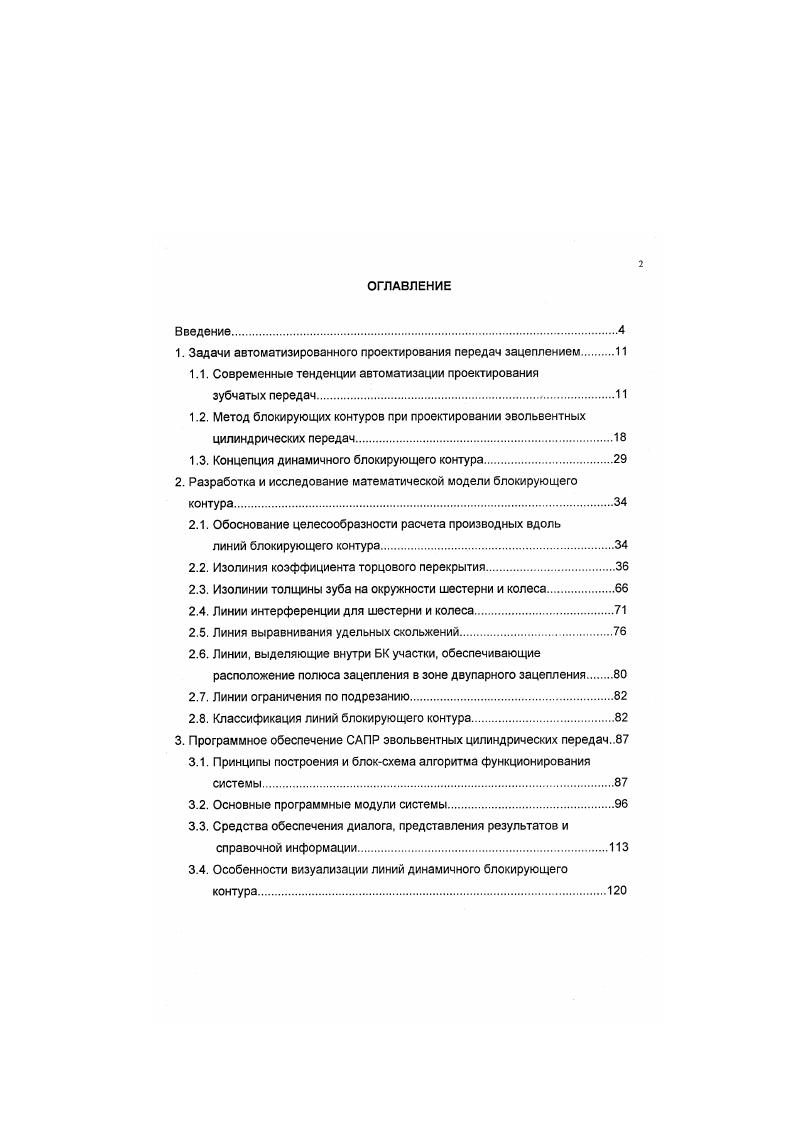

1. Задачи автоматизированного проектирования передач зацеплением

1.1. Современные тенденции автоматизации проектирования

зубчатых передач.

1.2. Метод блокирующих контуров при проектировании эвольвентных цилиндрических передач

1.3. Концепция динамичного блокирующего контура.

2. Разработка и исследование математической модели блокирующего контура

2.1. Обоснование целесообразности расчета производных вдоль

линий блокирующего контура

2.2. Изолиния коэффициента торцового перекрытия.

2.3. Изолинии толщины зуба на окружности шестерни и колеса

2.4. Линии интерференции для шестерни и колеса

2.5. Линия выравнивания удельных скольжений.
2.6. Линии, выделяющие внутри БК участки, обеспечивающие расположение полюса зацепления в зоне двупарного зацепления
2.7. Линии ограничения по подрезанию
2.8. Классификация линий блокирующего контура.
3. Программное обеспечение САПР эвольвентных цилиндрических передач
3.1. Принципы построения и блоксхема алгоритма функционирования системы.
3.2. Основные программные модули системы
3.3. Средства обеспечения диалога, представления результатов и справочной информации
3.4. Особенности визуализации линий динамичного блокирующего контура0
4. Решение задач проектирования и исследования передач с помощью разработанной системы
4.1. Основные варианты работы и потенциальные возможности
системы при проектировании передач.
4.2. Использование разработанной САПР как инструмента исследования характеристик цилиндрических зубчатых передач
4.3. Результаты внедрения и перспективы развития системы
Заключение
Литература


Поэтому такие аспекты программного обеспечения САПР, как упомянутая выше организация диалога пользователя с системой на основе дружественного интерфейса, средства компьютерной графики, управление базами данных, развитые средства подсказок и справок и т. Общие подходы к стандартизации в области САПР в машиностроении и, в частности, в системах автоматизированного проектирования зубчатых передач, а также примеры программного обеспечения САПР с учетом этого аспекта приведены в работах 6. Еще одним заметным направлением в автоматизации проектирования, заявившим о себе в последнее время, является применение систем искусственного интеллекта. На основе этого подхода создаются как САПР зубчатых передач, так и системы более высокого уровня, в которые САПР передач входят в качестве составных частей. Одним из компонентов таких систем являются базы знаний, в которых содержится информация как о применяемых методах проектирования, так и собственно о проектируемом объекте в данном случае зубчатой передаче. При этом в ряде случаев создаются комплексные системы достаточно сложной структуры, включающие в себя такие компоненты, как экспертные системы, базы знаний, искусственные нейронные сети, программные модули для расчетных операций и вычерчивания фрагментов конструкции на основе специализированных пакетов например. С понятием универсальности связана и возможность эксплуатации системы пользователями с различным уровнем профессиональной квалификации, для чего система должна обладать достаточно широким спектром возможностей и средствами, позволяющими пользователю выбирать те или иные из них на любом этапе проектирования. САПР, и.
