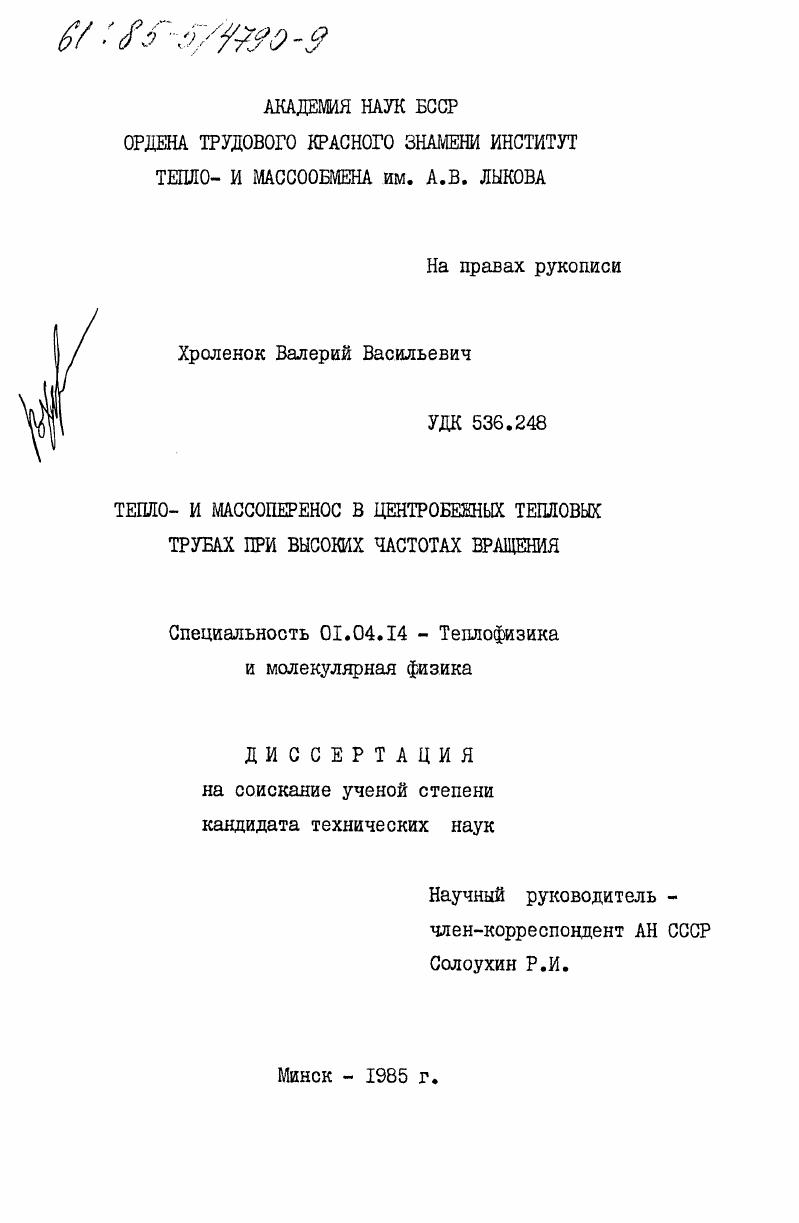

Тепло- и массоперенос в центробежных тепловых трубах при высоких частотах вращения

• Автор: Хроленок, Валерий Васильевич
• Шифр специальности: 01.04.14
• Научная степень: Кандидатская
• Год защиты: 1985
• Место защиты: Минск
• Количество страниц: 212 c. : ил

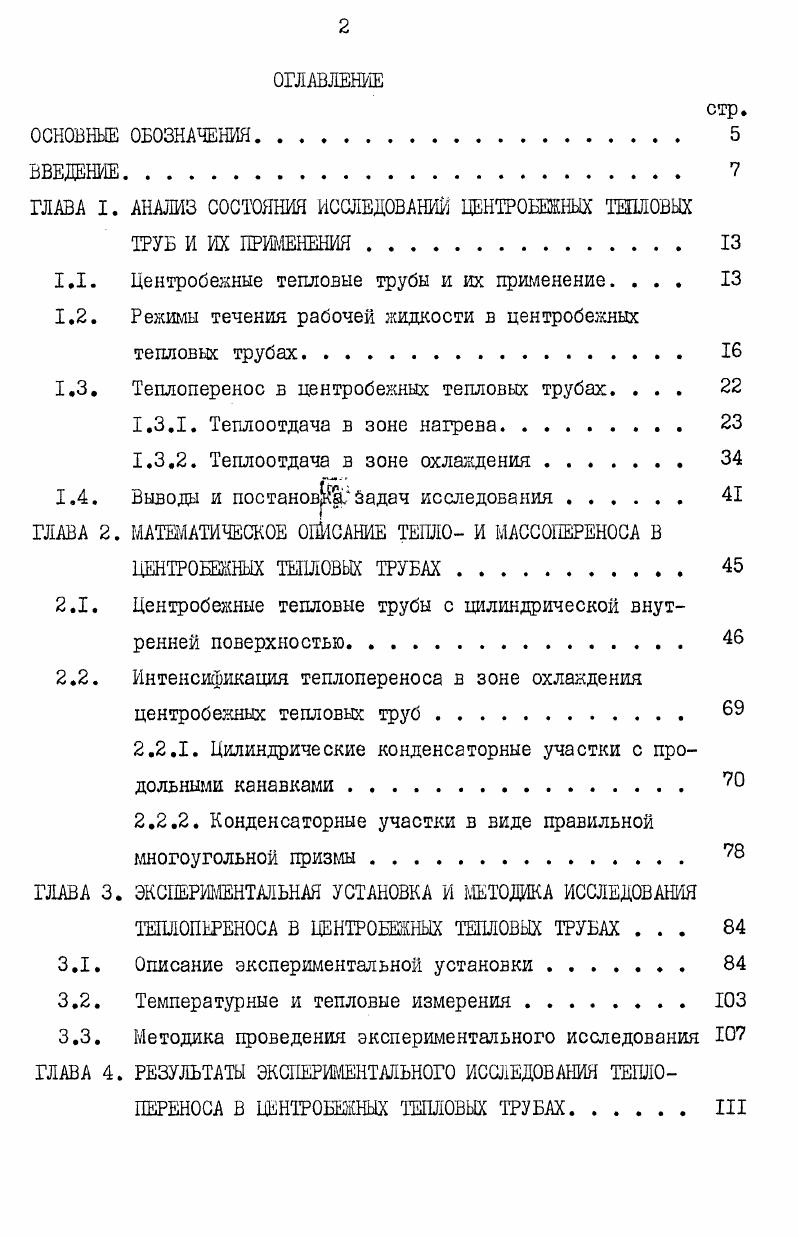

1.3.1. Теплоотдача в зоне нагрева.

1.3.2. Теплоотдача в зоне охлаждения .

Выводы и постановка Задач исследования.

МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ ТЕПЛО И МАССОПЕРЕНОСА В

ЦЕНТРОБЕЖНЫХ ТЕПЛОВЫХ ТРУБАХ .

Центробежные тепловые трубы с цилиндрической внутренней поверхностью.

Интенсификация теплопереноса в зоне охлаждения центробежных тепловых труб .

2.2.1. Цилиндрические конденсаторные участки с продольными канавками .

2.2.2. Конденсаторные участки в виде правильной

многоугольной призмы .

ЭКСПЕРИМЕНТАЛЬНАЯ УСТАНОВКА И МЕТОДИКА ИССЛЕДОВАНИЯ ТЕПЛОПЕРЕНОСА В ЦЕНТРОЕЕННЫХ ТЕПЛОВЫХ ТРУБАХ . . .
Описание экспериментальной установки .
Температурные и тепловые измерения .
Методика проведения экспериментального исследования РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНОГО ИССЛЕДОВАНИЯ ТЕПЛОПЕРЕНОСА В ЦЕНТРОБЕЖНЫХ ТЕПЛОВЫХ ТРУБАХ.
стр.

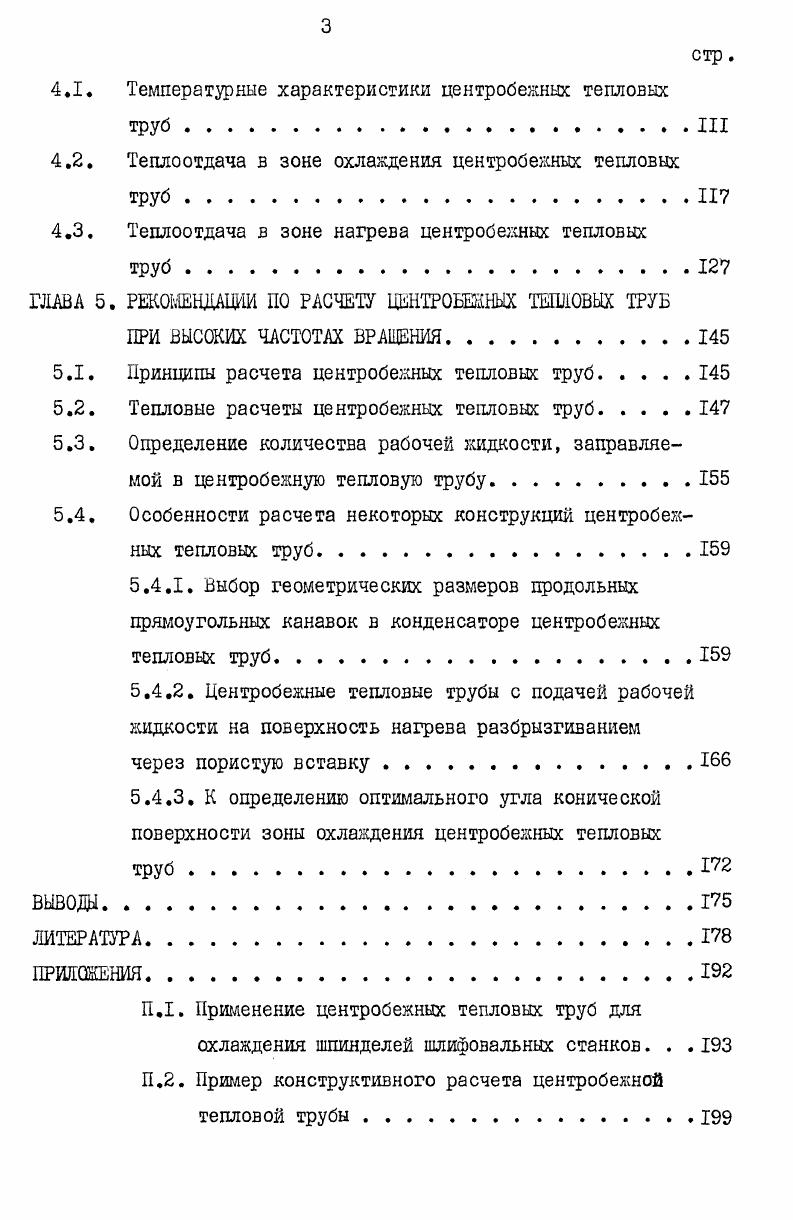

4.1. Температурные характеристики центробежных тепловых трубI
4.2. Теплоотдача в зоне охлаждения центробежных тепловых труб
4.3. Теплоотдача в зоне нагрева центробежных тепловых
труб.
ГЛАВА 5. РЕКОМЕНДАЦИИ ПО РАСЧЕТУ ЦЕНТРОБЕШХ ТЕПЛОВЫХ ТРУБ
ПРИ ВЫСОКИХ ЧАСТОТАХ ВРАЩЕНИЯ
5.1. Принципы расчета центробежных тепловых труб.
5.2. Тепловые расчеты центробежных тепловых труб.
5.3. Определение количества рабочей жидкости, заправляемой в центробежную тепловую трубу.
5.4. Особенности расчета некоторых конструкций центробежных тепловых труб.
5.4.1. Выбор геометрических размеров продольных прямоугольных канавок в конденсаторе центробежных тепловых труб
5.4.2. Центробежные тепловые трубы с подачей рабочей жидкости на поверхность нагрева разбрызгиванием
через пористую вставку .
5.4.3. К определению оптимального угла конической поверхности зоны охлаждения центробежных тепловых
труб.I
выводаI
ЛИТЕРАТУРА


Обобщая экспериментальные данные в диапазоне 0, 0 к 0,2 Ррг с , авторы определили границы перехода между режимами. Для области Ш Де I граница перехода к области П прямая А на рис. Лг 2,2 ЛЬ . ЛГъ 2,2 1. I 2,2 Ыцв 1з
при уменьшении частоты вращения прямая В. Четкой границы перехода к области I не существует, так как при увеличении АРг величина монотонно приближается к единице. На рис. I, соответствующая 1. В дальнейшем будут рассматриваться высокоскоростные ЦТТ, в которых реализуются кольцевые режимы течения близкие к области вращения твердого тела. Для реальных ЦТТ, црименяемых в практике, эти режимы обычно возникают при угловых скоростях вращения более 0 с1. В этом случае жидкая фаза покрывает внутреннюю поверхность трубы тонкой пленкой, постоянной толщины в поперечном сечении, и под действием центробежных сил или градиента гидростатического давления, создаваемого ими, движется из зоны охлаждения в зону нагрева. Скорость течения жидкости изменяется по длине трубы за счет процессов конденсации и испарения в соответствующих зонах. Течение может быть как ламинарным, так и турбулентным, на поверхности пленки могут наблюдаться волны. Режимы течения пленок жидкости по вращающейся цилиндрической поверхности до сих пор недостаточно изучены изза большой сложности процессов. Для гравитационных пленок, покрывающих вертикальные поверхности, большинство авторов получили величину ер . Оценка чисел Хе , наблюдаемых в реальных ЦТТ, даже при очень больших тепловых потоках, дает величины,не превышающие 0. При ламинарном течении пленки на ее поверхности возможно волнообразование.
