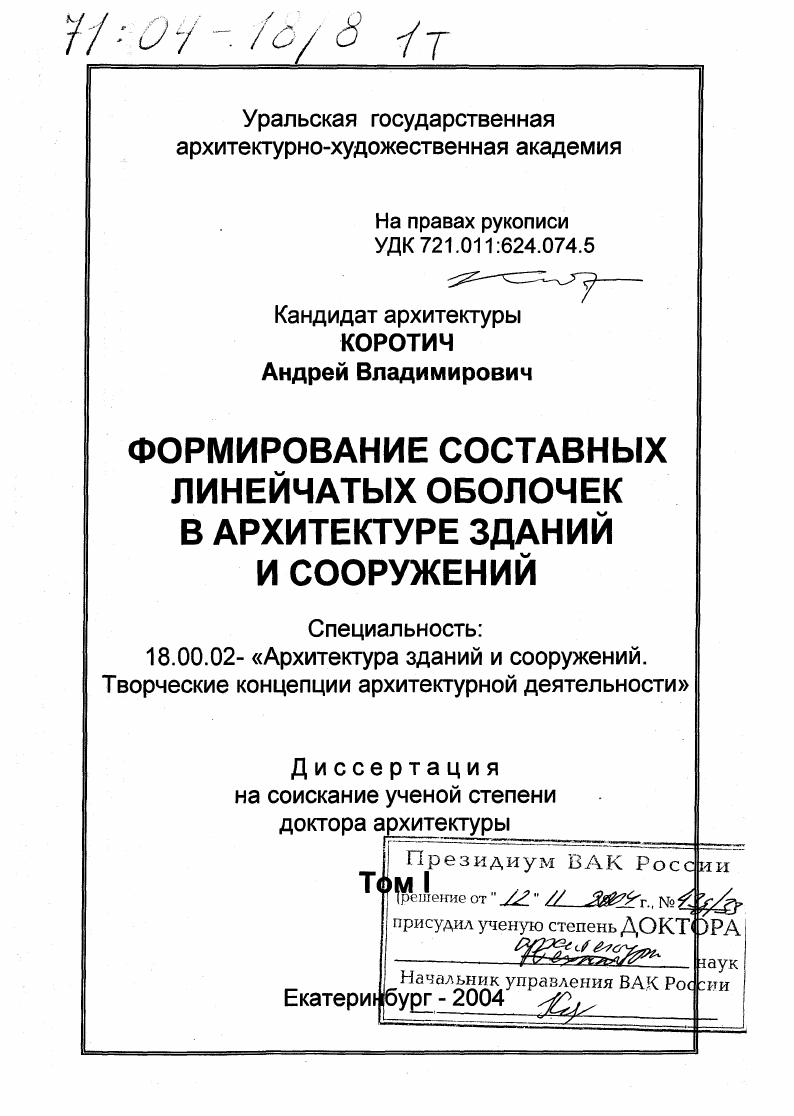

Формирование составных линейчатых оболочек в архитектуре зданий и сооружений

• Автор: Коротич, Андрей Владимирович
• Шифр специальности: 18.00.02
• Научная степень: Докторская
• Год защиты: 2004
• Место защиты: Екатеринбург
• Количество страниц: 257 с. : ил. + Прил. (215 с.: ил.)

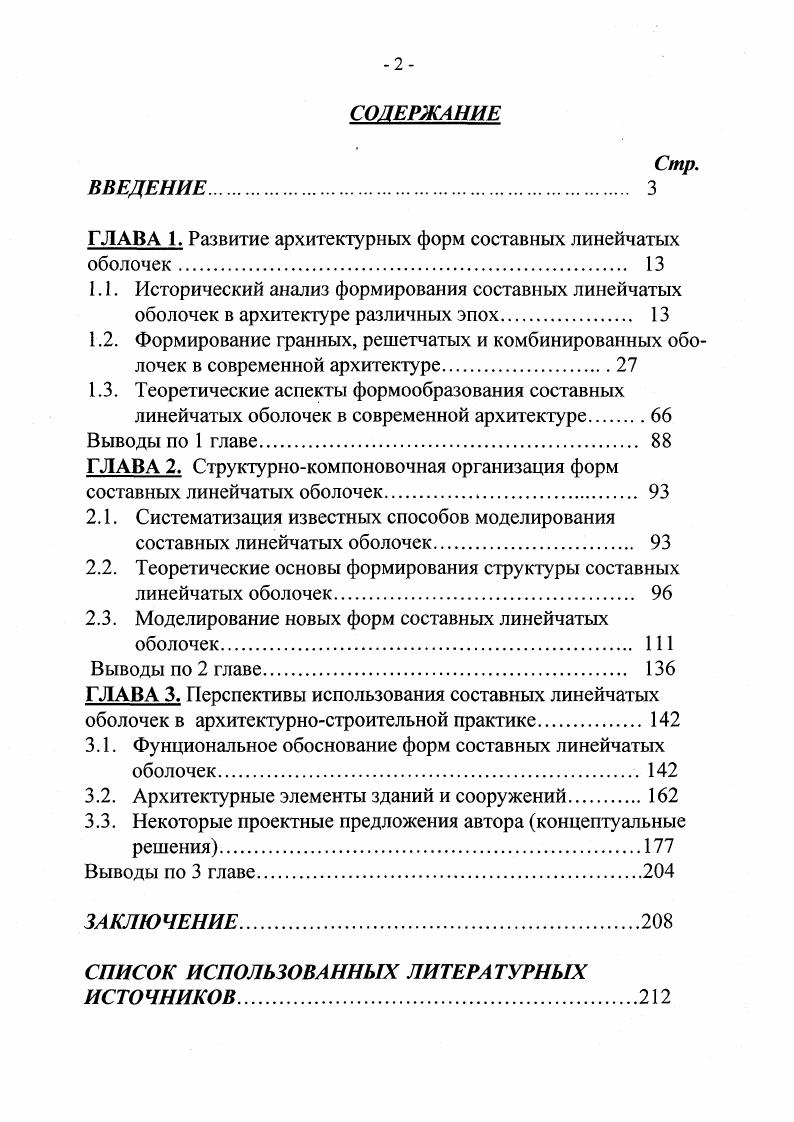

1.1. Исторический анализ формирования составных линейчатых

оболочек в архитектуре различных эпох.

1.2. Формирование гранных, решетчатых и комбинированных оболочек в современной архитектуре
1.3. Теоретические аспекты формообразования составных линейчатых оболочек в современной архитектуре

Выводы по 1 главе.

ГЛАВА 2. Структурнокомпоновочная организация форм составных линейчатых оболочек.

2.1. Систематизация известных способов моделирования составных линейчатых оболочек

2.2. Теоретические основы формирования структуры составных линейчатых оболочек

2.3. Моделирование новых форм составных линейчатых оболочек

Выводы по 2 главе

ГЛАВА 3. Перспективы использования составных линейчатых оболочек в архитектурностроительной практике.
3.1. Фунциональное обоснование форм составных линейчатых оболочек
3.2. Архитектурные элементы зданий и сооружений.
3.3. Некоторые проектные предложения автора концептуальные решения.
Выводы по 3 главе.
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ


Среди волнистых крестовых сводов наибольшую известность получил двухслойный трехсекционный свод покрытия главного павильона Национального центра промышленности и техники в Париже Франция, построенный по проекту инж. Эсквиллана , стр. Колоссальный свод состоит из трех цилиндрических отсеков гиперболического сечения, пересекающихся под углом 0, и перекрывает правильный треугольный план со стороной в 8 м с опорами в трех его вершинах при этом стрела подъема цилиндрических отсеков составляет ,3 м. На сегодняшний день свод являегся самой большепролетной жесткой оболочкой в мире. Конструкция свода включает волнистые тонкостенные бетонные скорлупы толщиной 6 см, разнесенные друг от друга на 2,5. Расход материалов на 1 кв. Паркетирование гладкой сводчатой оболочки однотипными элементами крестообразной конфигурации представлено в работе
Вариабельные композиционные решения складчатых цилиндрических и сомкнутых сводов приведены в табл. Различные архитектурные формы гладких и волнистых сводов, а также их композиционное взаимодействие показаны в табл. Среди культовых построек, демонстрирующих композиционное взаимодействие сводчатых покрытий, необходимо отметить церковь Св. Франциска Ассизского в Пампулье Бразилия, г. О. Нимейера 3, стр. Железобетонное покрытие нефа церкви в виде параболического свода, слегка сходящего на конус и покрытого мозаикой, соединяется с четырьмя сомкнутыми в ряд меньшими по величине сводами, покрывающими алтарную часть. Удачно найденные пропорции оболочек, пластичность общей композиции, оригинальное решение малых архитектурных форм решетчатой колокольни, креста, козырьканавеса, умелое использование витражей, фресок, картин для создания впечатляющего образа сооружения все это позволяет отнести данный объект к разряду подлинных художественных ансамблей, где ярко проявился синтез искусств. Решетчатые и комбинированные однопоясные и двухпоясные своды представлены в работах , , , , 5, 7, , 7, 6, 9, , 3, 1, 7, 9, 1, 3, , , 2 и приведены в табл. Однопоясные цилиндрические и сомкнутые своды могут быть образованы гнутыми прокатными профилями с заполнением ячеек светопрозрачными панелями английская фирма i выпускает широкий сортамент арочных элементов, вальцуя двутавры, тавры, швеллеры, трубы и т. Данные элементы применены при строительстве крупногабаритных и выразительных архитектурных сооружений Великобритании Фестивального Зала в Ливерпуле цилиндрический свод с двумя торцевыми полукуполами, Центра i в Лондоне трехнефное сводчатое светопрозрачное покрытие с высоким центральным нефом, покрытия площади Клайтон в Ливерпуле пе
ресечение четырех цилиндрических сводов с центральным куполом, торгового центра светопрозрачный лотковый свод эллиптического сечения Металлические криволинейные профили. Российское строительство, 6, . Так сводчатое стеклопластиковое покрытие плавательного бассейна в МиллХилл Великобритания, г. Высота свода в коньке 3,8 м конструктивная высота 0, м масса покрытия 5,5 кг на 1кв. Шестиугольные пирамидальные светопрозрачные элементы со стороной основания 0, м собираются на болтах и имеют толщину всего 1,5 мм. Двухпоясная сводчатая оболочка покрытия рынка в Гааге Нидерланды с габаритами ,7x6,8 м поднята на четыре опоры и состоит из пирамидальных четырехгранных стеклопластиковых панелей, обращенных вершинами вниз , стр. Ребра оснований пирамид соединены по квадратной цилиндрической компоновочной сетке, образующей верхний пояс покрытия. Вершины пирамид объединены трубчатыми распорками, формирующими нижний пояс свода. Стрела подъма свода над опорами 3, м конструктивная высота 0,. Производственное здание СИЛА, г. Элементы свода размером 1,2x1,2 м толщиной 3,0 мм изготовлены из непрозрачного стеклопластика и соединены на болтах. Вершины гиперболических элементов снаружи зафиксированы трубчатыми распорками, образующими верхний сетчатый пояс покрытия с ромбовидными ячейками, расположенными диагонально. Стоимость покрытия оказалась в 1,5 раза меньше, чем у железобетонных сводов такого же пролета. III. Куполообразные оболочки.
