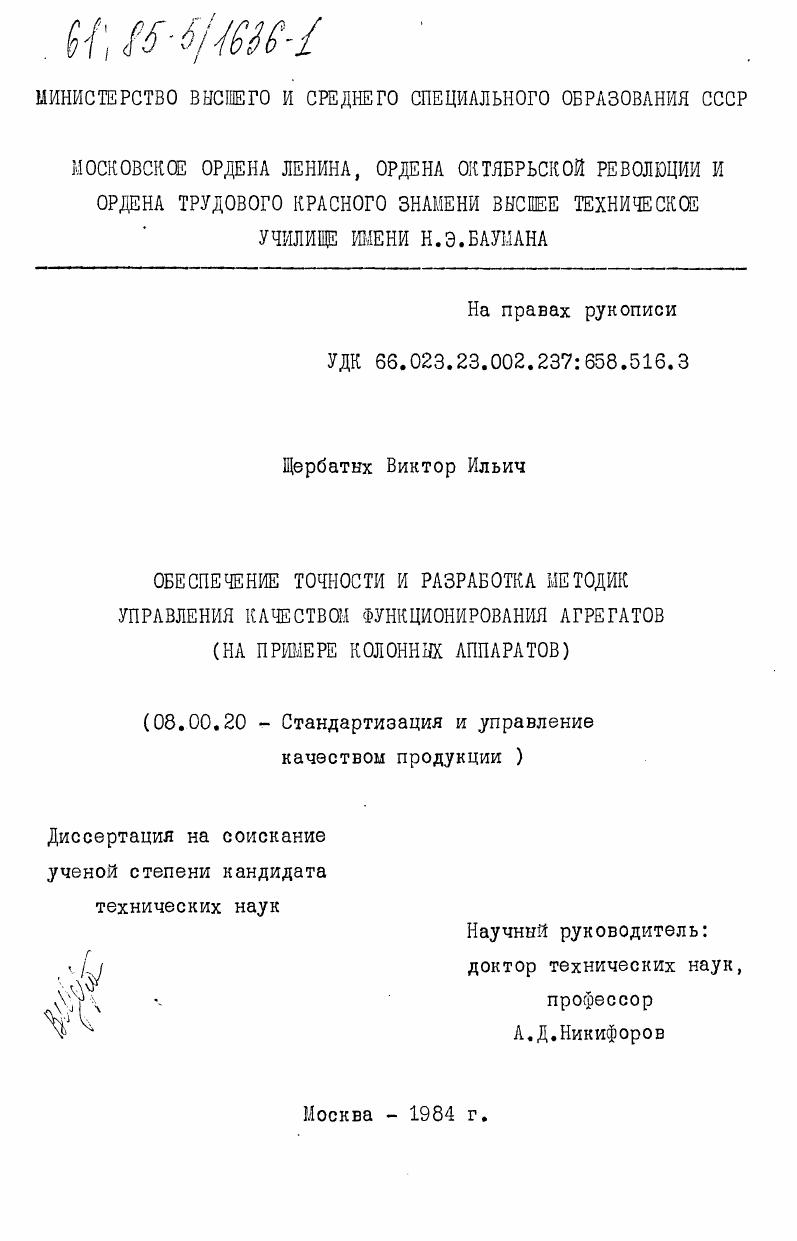

Обеспечение точности и разработка методик управления качеством функционирования агрегатов (на примере колонных аппаратов)

• Автор: Щербатых, Виктор Ильич
• Шифр специальности: 08.00.20
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 215 c. : ил

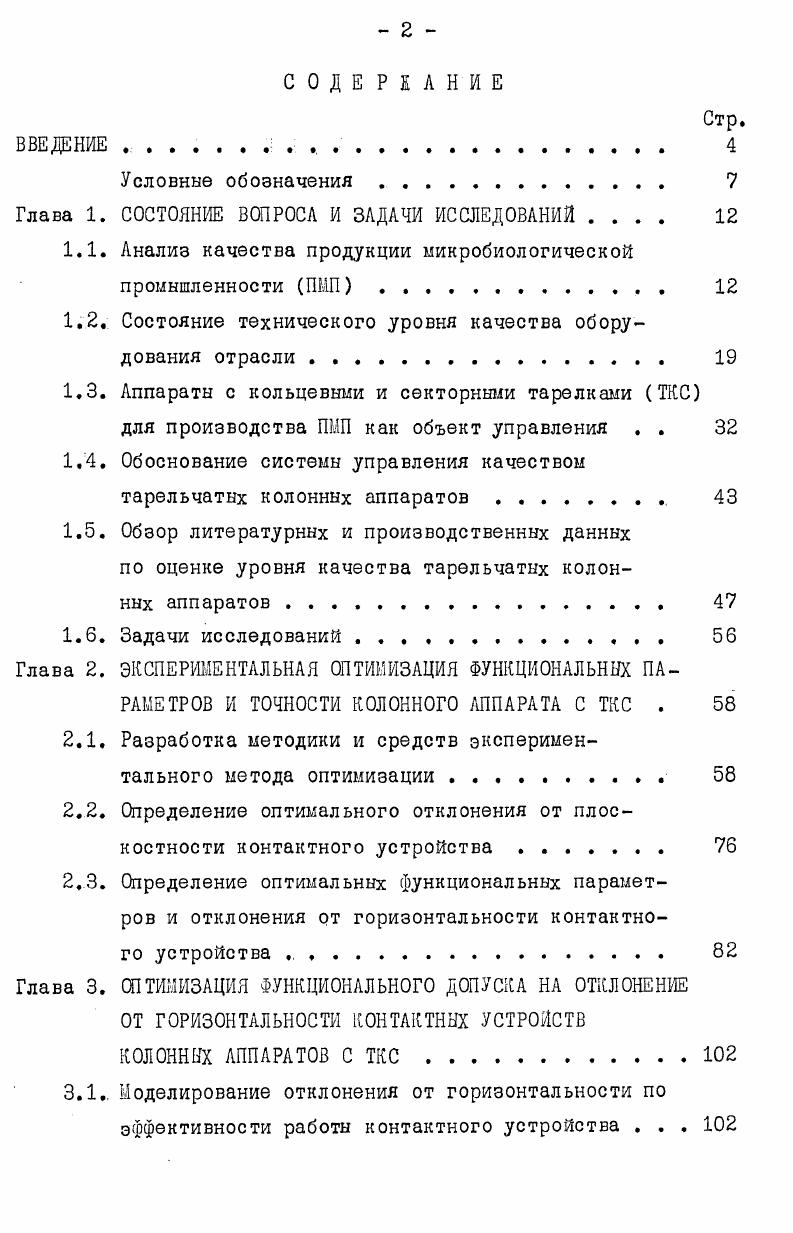

1.1. Анализ качества продукции микробиологической промышленности ПМП .

1.2. Состояние технического уровня качества оборудования отрасли.

1.3. Аппараты с кольцевыми и секторными тарелками ТКС для производства ПМП как объект управления . .

1.4. Обоснование системы управления качеством тарельчатых колонных аппаратов

1.5. Обзор литературных и производственных данных по оценке уровня качества тарельчатых колонных аппаратов

1.6. Задачи исследований

Глава 2. ЭКСПЕРИМЕНТАЛЬНАЯ ОПТИМИЗАЦИЯ ФУНКЦИОНАЛЬНЫХ ПАРАМЕТРОВ И ТОЧНОСТИ КОЛОННОГО АППАРАТА С ТКС .

2.1. Разработка методики и средств экспериментального метода оптимизации .

2.2. Определение оптимального отклонения от плоскостности контактного устройства .

2.3. Определение оптимальных функциональных параметров и отклонения от горизонтальности контактного устройства .
Глава 3. ОПТИМИЗАЦИЯ ФУНКЦИОНАЛЬНОГО ДОПУСКА НА ОТКЛОНЕНИЕ ОТ ГОРИЗОНТАЛЬНОСТИ КОНТАКТНЫХ УСТРОЙСТВ КОЛОННЫХ АППАРАТОВ С ТКС.
3.1,. Моделирование отклонения от горизонтальности по
эффективности работы контактного устройства . . .

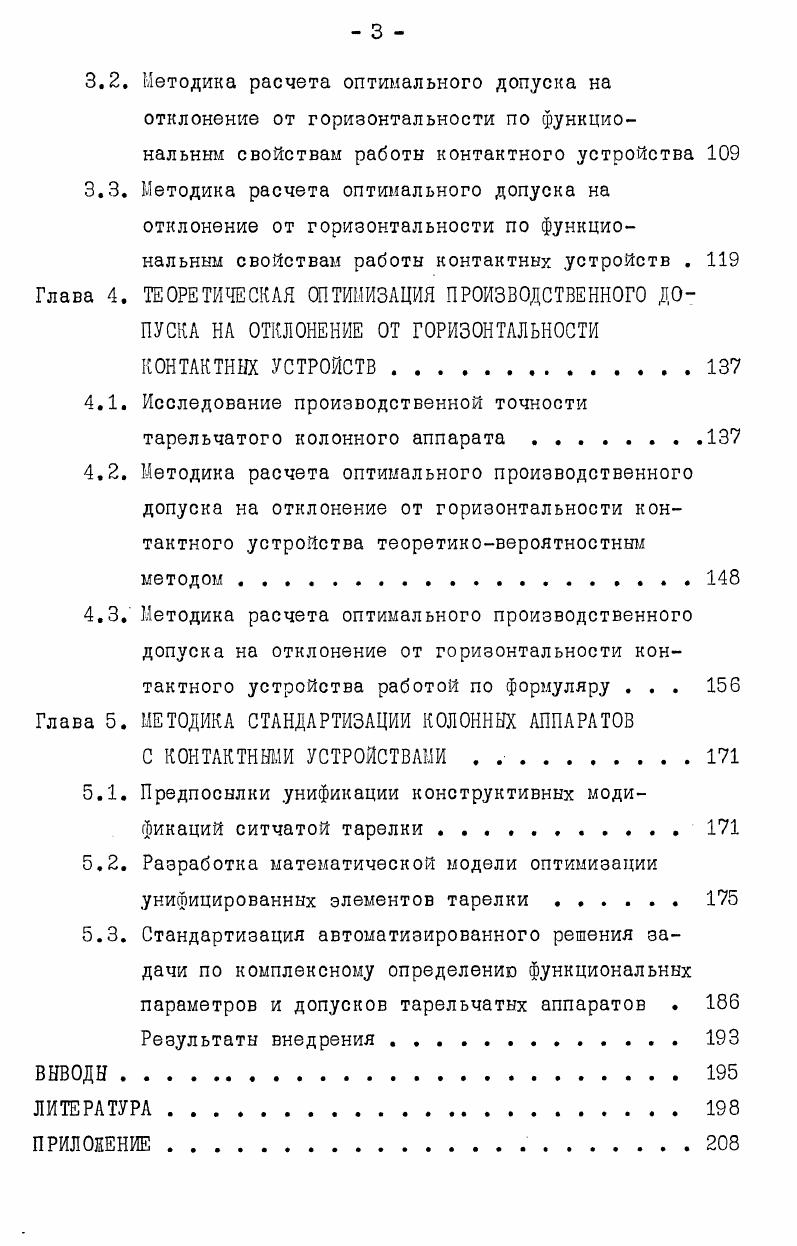

3.2. Методика расчета оптимального допуска на отклонение от горизонтальности по функциональным свойствам работы контактного устройства
3.3. Методика расчета оптимального допуска на отклонение от горизонтальности по функциональным свойствам работы контактных устройств .
Глава 4. ТЕОРЕТИЧЕСКАЯ ОПТИМИЗАЦИЯ ПРОИЗВОДСТВЕННОГО ДОПУСКА НА ОТКЛОНЕНИЕ ОТ ГОРИЗОНТАЛЬНОСТИ КОНТАКТНЫХ УСТРОЙСТВ .
4.1. Исследование производственной точности тарельчатого колонного аппарата .
4.2. Методика расчета оптимального производственного допуска на отклонение от горизонтальности контактного устройства теоретиковероятностным методом
4.3. Методика расчета оптимального производственного допуска на отклонение от горизонтальности контактного устройства работой по формуляру . . .
Глава 5. МЕТОДИКА СТАНДАРТИЗАЦИИ КОЛОННЫХ АППАРАТОВ
С КОНТАКТНЫМИ УСТРОЙСТВАМИ
5.1. Предпосылки унификации конструктивных модификаций ситчатой тарелки .
5.2. Разработка математической модели оптимизации унифицированных элементов тарелки .
5.3. Стандартизация автоматизированного решения задачи по комплексному определению функциональных параметров и допусков тарельчатых аппаратов
Результаты внедрения .
ВЫВОДЫ.
ЛИТЕРАТУРА


Экономические показатели, характеризующие затраты 3 Хк на разработку, изготовление, эксплуатацию или потребление продукции. Показатели качества содержание белка в и зольность в ПМП определяются согласно ГОСТ , ГОСТ 9. ОСТ . Производство ПМП осуществляется по следующей схеме. Узел подготовки сырья. На данном этапе формируются свойства питательной среды субстрата, необходимые для жизнедеятельности и развития культуры микроорганизмов штаммов. Качество сырья оценивается в соответствии с ГОСТ , ГОСТ 9. ОСТ . В биотехнологическом синтезе используют непищевое сырье углеводороды нефти и газа, гидролизаты древесины и тп. Поэтому ПМП классифицируется в зависимости от субстрата, на котором она производится наприн парафины нефти, гаприн природный газ, меприн метиловый спирт метанол, эприн этиловый спирт этанол, диприн дизельное топливо и тд. Узел ферментации. Этот этап является основным в процессе получения продукции. Здесь формируются свойства ПМП, характеризуемые показателями качества, которые приведены выше. Во избежание осаждения, налипания и автолиза сырья и штамма, что приводит к резкому понижению качества продукции, технология получения биологических масс требует непрерывного перемешивания, интенсивного взаимодействия штамма с жидкой и кислородосодержащей газовой питательной средой, постоянной температуры тС и постоянного давления до 5 ати, стерильных условий, отсутствия застойных зон в оборудовании. Рис. Тенденция роста кондиции продуктов микробиологической промышленности. Основные показатели тарелок. Таблица 1. Б образная 1. Клапанная 1. Зй 0,,8 0. Колпачковая 1,0 1,0 2 г 3,5 0,,0 1. Исходя из вышесказанного, качество ПИП зависит от качества функционирования агрегатов, в которых она производится. Узел выделения и грануляции. В зависимости от требований заказчика и области применения ПМП поставляется в жидком, порошкообразном виде или в гранулах. На этом этапе продукции придается товарный вид. Союз занимает ведущее место в мире, а показатели качества ПМП находятся на уровне требований мировых стандартов рис. Однако указанный уровень не является окончательно установленным. Совершенствование технологии микробиологического синтеза, селекционная работа по улучшению и выводу штаммов, прогресс техники по всей цепи технологического производства неизбежно приведет к увеличению содержания белка и уменьшению зольности в ПМП рис. Вся продукция микробиологической промышленности аттестуется по высшей категории качества рис. Л.2 по точности ГОСТ 9. ОСТ , ГОСТ . С ростом народонаселения увеличивается потребность в продовольственных и промышленных товарах, сокращается степень использования пищевого сырья в промышленности и замена его продукцией микробиологии. Поэтому спрос на ПМП с каждым годом увеличивается рис. Биотехнология, вовлекает в свою орбиту новые и новые производства. Есть основания полагать, что эта тенденция не только сохранится надолго, но и будет нарастать . Удельные затраты К . Рис. К выбору оптимальной конструкции оборудования для получения продукта выслей и I групп качества. В настоящее время технологический процесс получения ПИП ведется в машинных комплексах. Они представляют собой систему машин ферментеров, снабженных обслуживающими их агрегатами, оборудованием и средствами автоматизации производственного процесса. Технический уровень комплекса и качество получаемого ПМП зависят от эффективности работы узла ферментации см. Он состоит из нескольких последовательно соединенных ферментеров марки Б или АДР, в которых для повышения эффективности технологического процесса применяются турбинные мешалки. Конструкция ферментера показана на рис. Оценку состояния технического уровня качества машинного комплекса с позиции функционирования, экономичности его изготовления и эксплуатации можно провести посредством анализа функциональной структуры материальной части комплекса, воспользовавшись моделью в виде графа рис. В таблице 1. Анализ взаимодействия элементов машинного комплекса с продуктом 1 показывает, что с учетом принятой технологии раздел 1.
