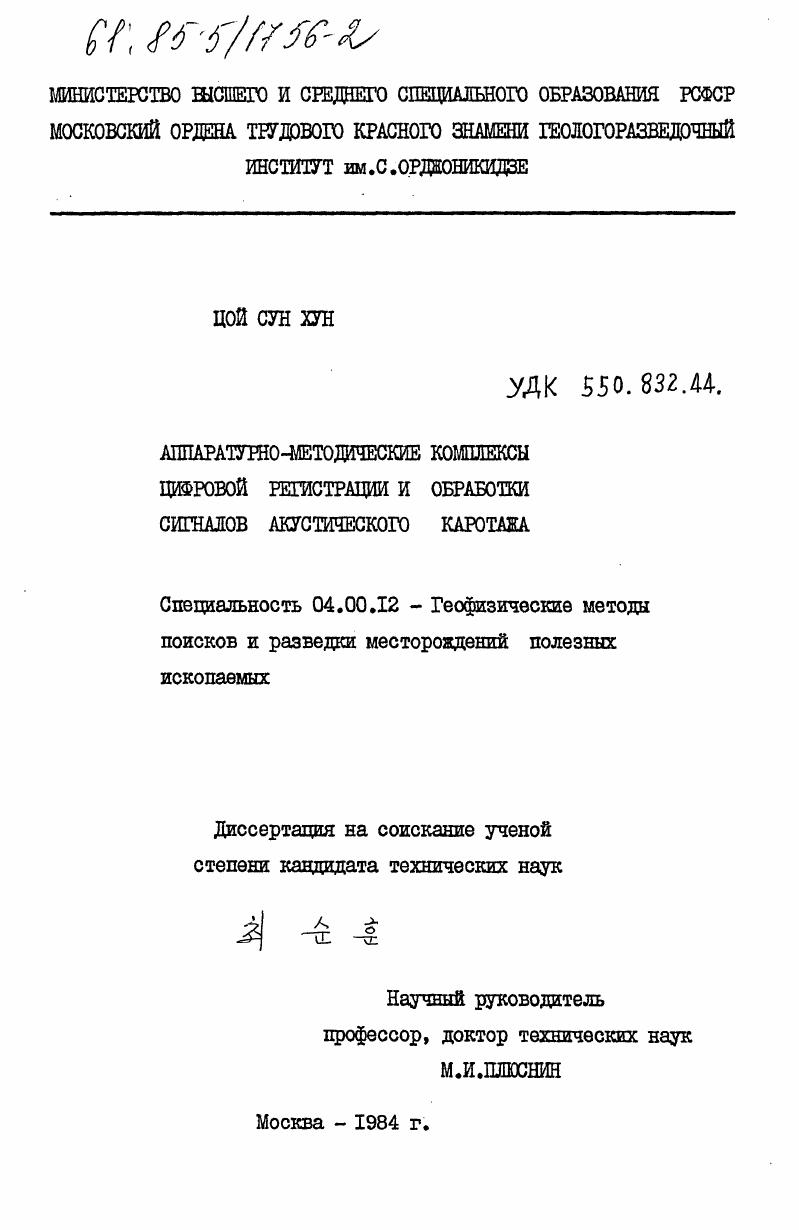

Аппаратурно-методические комплексы цифровой регистрации и обработки сигналов акустического каротажа

• Автор: Цой Сун Хун, 0
• Шифр специальности: 04.00.12
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 169 c. : ил

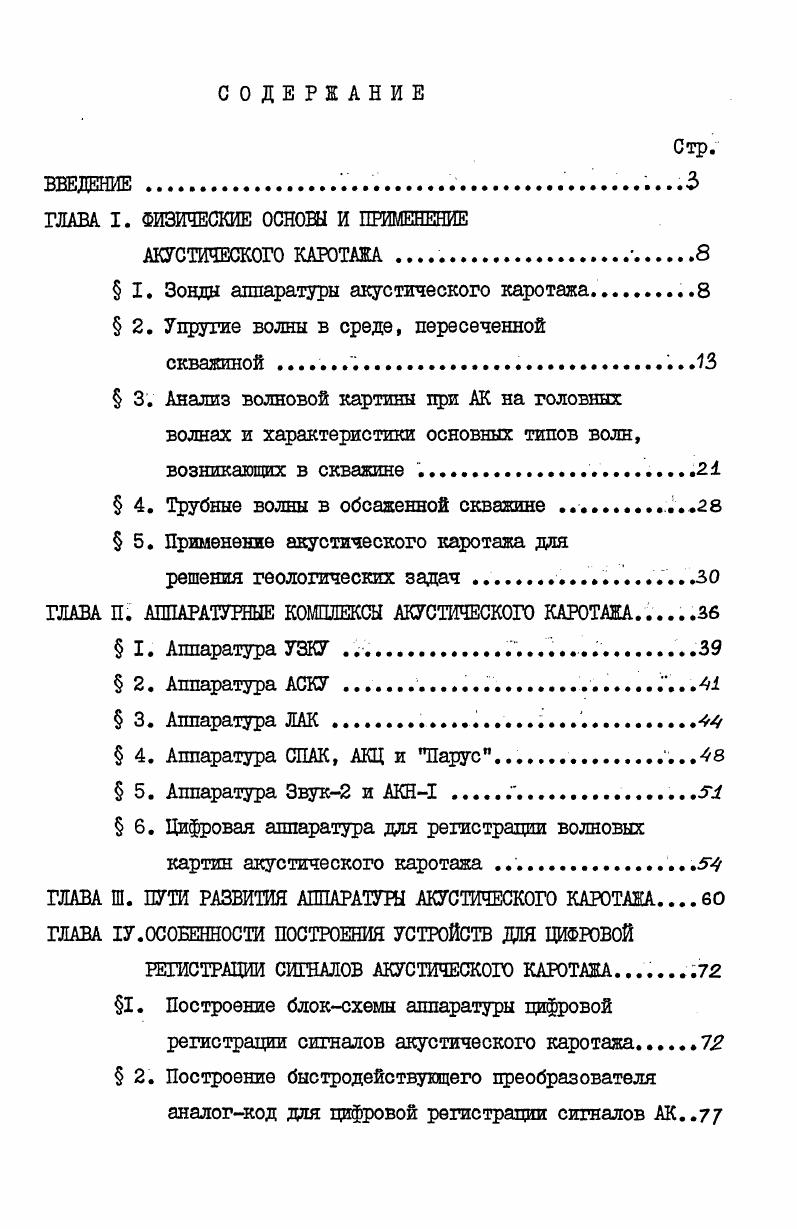

СОДЕРЖАНИЕ
ВВЕДЕНИЕ. .

ГЛАВА I. ФИЗИЧЕСКИЕ ОСНОВЫ И ПРИМЕНЕНИЕ

АКУСТИЧЕСКОГО КАРОТАЖА .л

I. Зонда аппаратуры акустического каротажа

2. Упругие волны в среде, пересеченной

скважиной .

3. Анализ волновой картины при АК на головных

волнах и характеристики основных типов волн,

возникающих в скважине . .

4. Трубные волны в обсаженной скважинеЛ.

5. Применение акустического каротажа для
решения геологических задач. .
ГЛАВА П. АППАРАТУРНЫЕ КОМПЛЕКСЫ АКУСТИЧЕСКОГО КАРОТАЖА
I. Аппаратура УЗКУ .
2. Аппаратура АСКУ ..
3. Аппаратура ЛАК
4. Аппаратура СПАК, АКЦ и Парус.
5. Аппаратура Звук2 и АКН1 .
6. Цифровая аппаратура для регистрации волновых
картин акустического каротажа .
ГЛАВА Ш. ПУТИ РАЗВИТИЯ АППАРАТУРЫ АКУСТИЧЕСКОГО КАРОТАЖА
ГЛАВА 1У. ОСОБЕННОСТИ ПОСТРОЕНИЯ УСТРОЙСТВ ДЛЯ ЦИФРОВОЙ
РЕГИСТРАЦИИ СИГНАЛОВ АКУСТИЧЕСКОГО КАРОТАЖА
1. Построение блоксхемы аппаратуры цифровой
регистрации сигналов акустического каротажа
2. Построение быстродействующего преобразователя
аналогкод для цифровой регистрации сигналов АК

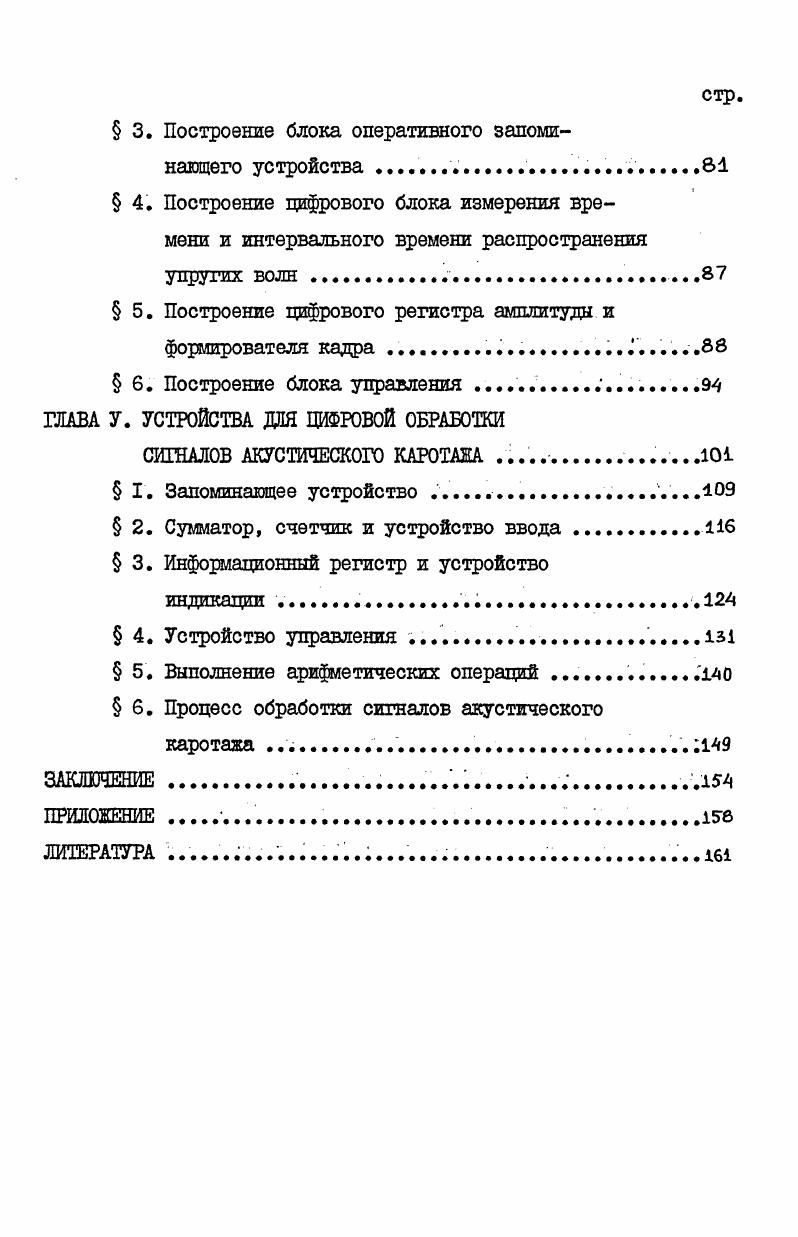

3. Построение блока оперативного запоминающего устройства
4. Построение цифрового блока измерения вре
мени и интервального времени распространения
упругих волн
5. Построение цифрового регистра амплитуда и
формирователя кадра .
6. Построение блока управления .
ГЛАВА У. УСТРОЙСТВА ДНЯ ЦИФРОВОЙ ОБРАБОТКИ
СИГНАЛОВ АКУСТИЧЕСКОГО КАРОТАЖА
I. Запоминающее устройство .
2. Сумматор, счетчик и устройство ввода.
3. Информационный регистр и устройство
индикации .
4. Устройство управления .
5. Выполнение арифметических операций.
6. Процесс обработки сигналов акустического
каротажа .
ЗАКЛЮЧЕНИЕ.. .
ПРИЛОЖЕНИЕ .
ЛИТЕРАТУРА


Расстояние между приемниками является базой измерения. Если нет пустот, карстов или других расширений и оба приемника находятся на одинаковом расстоянии от стенки буровой скважины, то время прохождения импульса в жидкости исключается. Ж С V Л Сп 1 Сф . У При наличии каверн заметно уменьшается точность регистрируемого времени распространения упругих колебаний на измеряемой базе и при использовании трехэлементного зонда рис. Действительно, при прохождении каверны акустическим зондом расстояние от стенки скважины до каждого из приемников будет меняться и запишется искаженное время распространения 8 в виде отклонений на границах пласта. Расстояние между приемниками выбирается в соответствии с требуемой разрешающей способностью. Чем меньше база, тем более тонкие слои могут быть выделены по диаграмме АК. На рис. АК для двух величин базы, рассчитанные для среды, содержащей тонкий пласт с повышенной скоростью. Максимальное значение скорости по диаграмме АК будет соответствовать истинному значению скорости, если база измерения меньше мощности пласта. Если база превышает толщину пласта, то отклонение уменьшается на величину, равную отношению толщины слоя к расстоянию между приемниками. При необходимости провести детальное расчленение разреза база должна быть выбрана меньше мощности , самого тонкого интересующего нас слоя. В противном случае в зависимости от отношения Однако уменьшение базы измерения ведет к снижению точности измерения и производительности работ. Не менее существенным является выбор расстояния от излучателя до первого приемника, связанного с шагом АК, т. Рис. Минимальный шаг каротажа определяется необходимостью регистрации в первых вступлениях головной волны, цроходящей по породам, а не по буровому раствору. Он пропорционален расстоянию между стенкой скважины и приемником и является функцией отношения скорости в буровом растворе к скорости в породах. Другим фактором, определяющим выбор шага каротажа, является наличие вокруг скважины измененной зоны. Расстояние между излучателем и приемником должно обеспечивать прохождение сигнала по неизмененной части разреза. Применение многоканальных акустических зондов более 3 значительно повышает точность измерения скорости распространения упругих колебаний благодаря возможности создания встречной системы наблюдений. В скважинной аппаратуре АК применяются зонды имеющие формулу и, о. Ил I5 2. В качестве излучателей используются кольцевые магнитострикторы с собственной частотой колебаний от до кГц. В первом случае датчики называют низкочастотными, во втором случае высокочастотными. Для возбуждения колебаний с широким спектром частот и получения разрешенной записи упругих волн, т. Этим требованиям удовлетворяют витые магнитострикционные излучатели, используемые в аппаратуре АКН и других видов. В качестве приемников используют либо кольцевые магнито стрикторы, либо кольцевую или шировидную пьезокерамшсу. В первом случае такой приемник имеет собственную частоту колебаний кГц и является резонансным по отношению к излучателю. Во втором случае собственная частота излучателя равна 00 кГц и он имеет линейную характеристику в области от I до кГц. Таким образом, на современном этапе развития скважинной аппаратуры АК разработка аппаратуры сводится не только к обеспечению улучшенной метрологии, но и к созданию широкополосной аппаратуры, которая предназначена для возбуждения волн разного типа, имеющий широкий диапазон частот от кГц продольные волны и кГц поперечные волны до 1,53 кГц трубные волны типа Лэмба, а также для регистрации этих волн во всех диапазонах их частот без амплитудночастотных искажений, т. Гц. Геоакустический метод исследования скважин объединяет большое число различных модификаций, основанных на измерении характеристик прямых, отраженных, головных и других типов волн. Несмотря на различия в схемах геоакустических измерений и использующихся диапазонов частот, в основе разнообразных модификаций лежат общие закономерности распространения упругих волн в скважинах.
