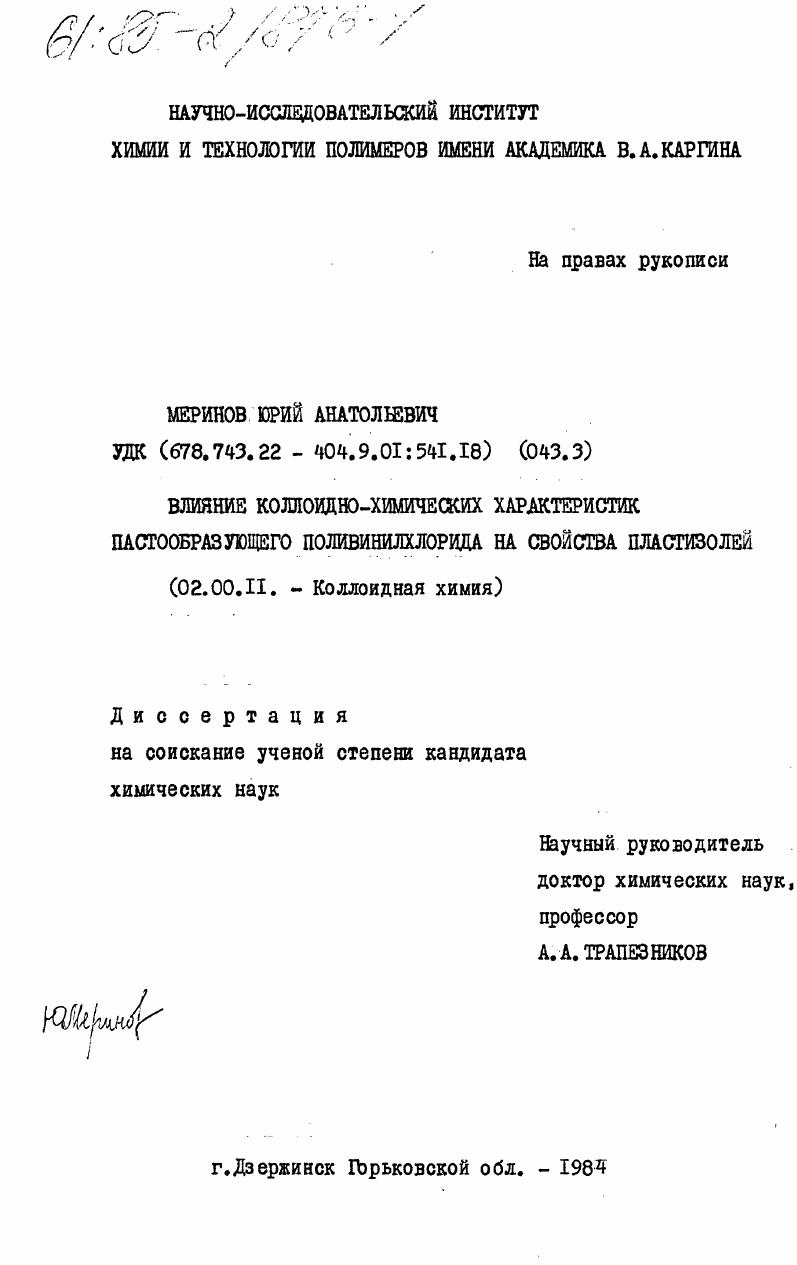

Влияние коллоидно-химических характеристик пастообразующего поливинилхлорида на свойства пластизолей

• Автор: Меринов, Юрий Анатольевич
• Шифр специальности: 02.00.11
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Дзержинск
• Количество страниц: 196 c. : ил

СОДЕРЖАНИЕ
Введение.

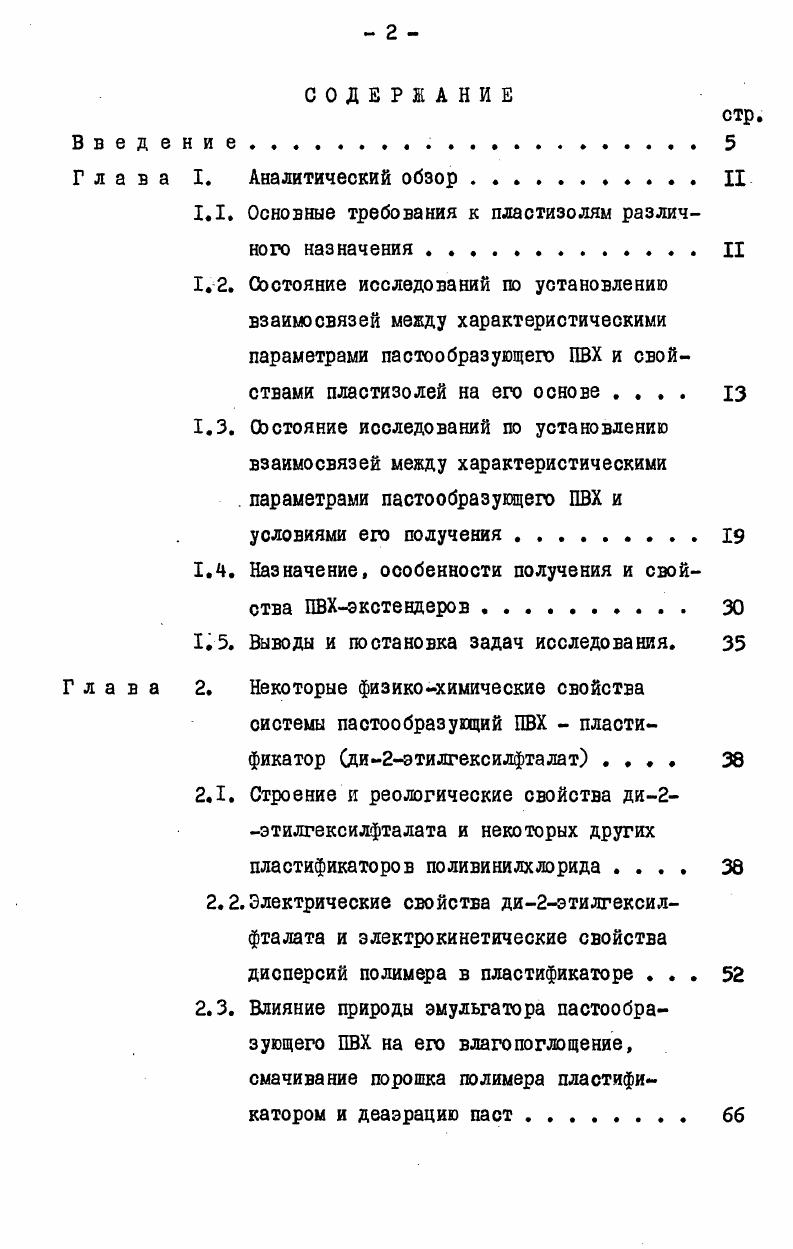

Глава I. Аналитический обзорII

1.1. Основные требования к пластизолям различного назначенияII

1.2. Состояние исследований то установлению взаимосвязей между характеристическими параметрами пастообразующего ПВХ и свойствами пластизолей на его основе . . . .

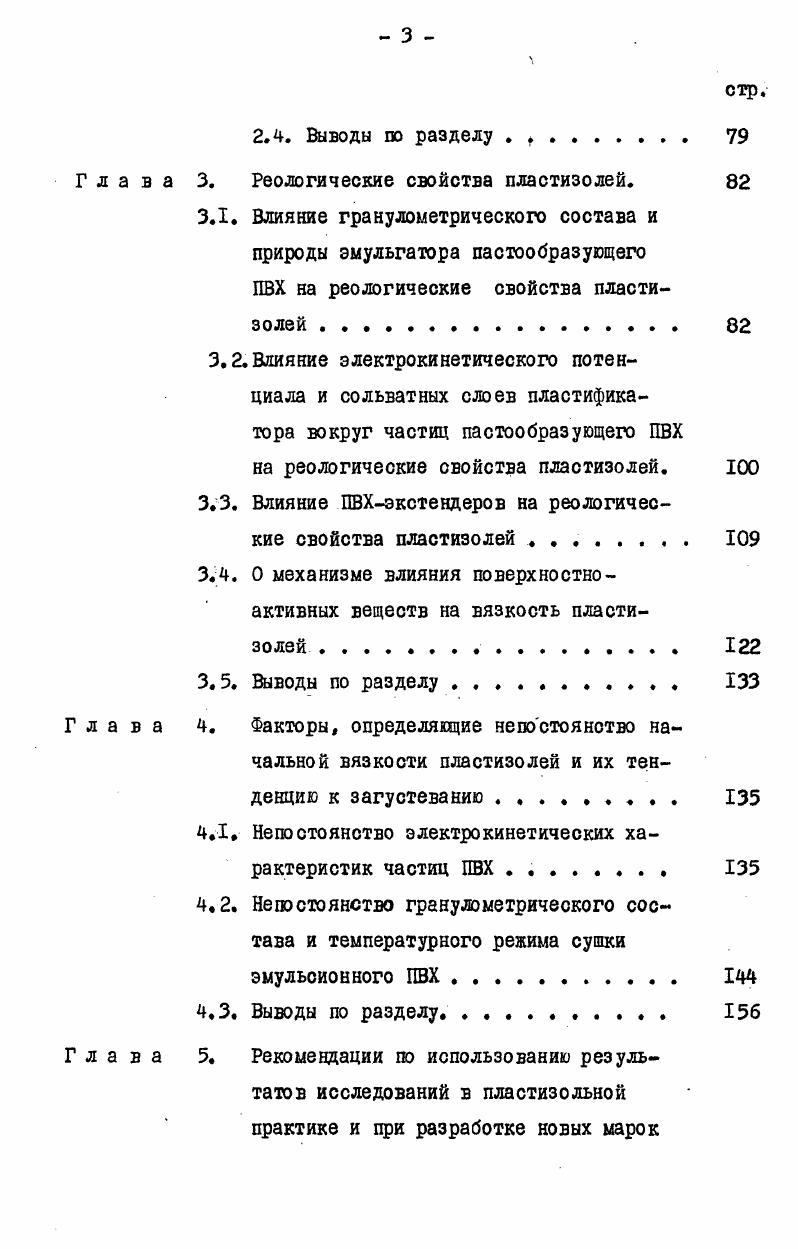

1.3. Состояние исследований то установлению взаимосвязей между характеристическими

. параметрами пастообразующего ПВХ и

условиями его получения

1.4. Назначение, особенности получения и свойства ПВХэкстендеров

1.5. Выводы и постановка задач исследования.

Глава 2. Некоторые физикохимические свойства

системы пастообразующий ПВХ пластификатор ди2этилгексилфталат
2.1. Строение и реологические свойства ди2этилгексилфталата и некоторых других пластификаторов поливинилхлорида
2.2.Электрические свойства ди2этилгексилфталата и электрокинетические свойства дисперсий полимера в пластификаторе .
2.3. Влияние природы эмульгатора пастообразующего ПВХ на его влагопоглощение, смачивание порошка полимера пластификатором и деаэрацию паст . бб

2.4. Выводы по разделу . ,.
Глава 3. Реологические свойства пластизолей.
3.1, Влияние гранулометрического состава и
природы эмульгатора пастообразувщего ПВХ на реологические свойства пластизолей .
3.2. Влияние электрокинетического потенциала и сольватных слоев пластификатора вокруг частиц пастообразующего ПВХ на реологические свойства пластизолей.
3.3. Влияние ПВХэкстендеров на реологические свойства пластизолей .
3.4. О механизме влияния поверхностно
активных веществ на вязкость пластизолей
3.5. Выводы по разделу.
Глава 4. Факторы, определяющие непостоянство на
чальной вязкости пластизолей и их тенденцию к загустеванию
4.1, Непостоянство электрокинетических характеристик частиц ПВХ.
4.2. Непостоянство гранулометрического сос
тава и температурного режима сушки эмульсионного ПВХ.
4.3. Выводы по разделу
Глава 5. Рекомендации по использованию резуль
татов исследований в пластизольной практике и при разработке новых марок
стр.
пастообразувщего ПВХ и ПВХ
окстендеров .
5.1. Основные принципы подбора пастообразущего ПВХ и ПВХэкотендеров для пластизолей с заданными свойствами . .
5.2. Рекомендации по повышению стабильности свойств качества выпускаемых промышленностью товарных пластизолей
5.3. Выводы по разделу
Выводы.
Литература


Кф, вязкость пластизолей может быстро повышаться при хранении изза перехода низкомолекулярной фракции полимера из частиц ПВХ в пластификатор. Кф пастообразующих полимеров на мировом рынке имеет величину в пределах . II. Гранулометрический состав ПВХ и связанные с ним обемные характеристики сильно влияют на реологические свойства двухкомпонентных пластизолей. В большей степени на них оказывает влияние не средний размер частиц Д, а их распределение по размерам. В этом случае для достижения определенного уровня вязкости требуется меньшее количество пластификатора 8 . Ткое распределение частиц по размерам может быть получено путем смешения крупно и мелкодисперсных порошков. Допускается, что изменение непостоянство гранулометрического состава у различных партий полимера одного типа может приводить к изменению количества необходимого пластификатора и вязкости пластизоля. III. Одновременно эмульгатор влияет на консистенцию среднюю величину эффективной вязкости в сравнительно широком диапазоне X паст. Пластизоль на основе полимера с большим содержанием эмульгатора обычно имеет высокую вязкость и тиксотропныйхарактер кривой течения. С уменьшением содержания эмульгатора в полимере вязкость пластизоля сни
жается, а его кривая течения приобретает приближенно ньютоновский характер 9 . IV. В связи с различным строением частиц различают два типа пастообразующего ПВХ 4 Свойства ПВХ первого типа определяются условиями сушки высокодисперсных латексов, в процессе которой из мелких частиц полимера формируются крупные до ценосферические частицы зерна ПВХпорошка. Как правило, пластизоли на основе такого ПВХ, содержащего значительные количества ионогенных эмульгаторов, имеют сравнительно высокую вязкость, которая быстро возрастает в процессе их хранения, Оплавление частиц ПВХ при высоких температурах сушки с целью улучшения стабильности вязкости пластизолей резко ухудшает другие свойства полимера 4 . Пленосферические частицы ПВХ второй тип с размером до 1,5б 2,5м образуются непосредственно в процессе полимеризации винилхлорида ВХ, При мягком режиме сушки из латекса удаляется только влага и первоначальный гранулометрический состав латексных частиц фактически не изменяется, Пленосферическое моЬлитное строение частиц, в отличие от ценосферического, затрудняет набухание и растворение полимерных частиц в пластификаторе, что дает возможность получать пластизоли с низкой вязкостью и хорошей стабильностью реологических свойств при их хранении 4 . К, гранулометрический состав, насыпной вес и вес утряски, содержание эмульгатора и сульфатной золы, содержание щелочи, летучих и влаги, реологические свойства стандартной пасты ПВХДОФ масс. В р приведена воспроизводимая нами таблица 1. Она, повидимому, представляет собой результат обобщения автором 7 известных из пластизольной практики и литературы данных, которые, однако, им не приводятся и не анализируются. Поэтому представленные в таблице сведения следует рассматривать как постулированные, а не строго экспериментально и теоретически обоснованные. Из таблицы ХД. Кф не является параметром, определяющим способность полимера образовывать пасту со стабильными реологическими свойствами при ее хранении. В то же время большинство свойств пластизоля в виде дисперсии и пластифицированного полимерного материала определяется гранулометрическим составом, природой и количеством эмульгатора пастообразующего полимера. По мнению автора II , пластизоли в виде пластифицированного материала на основе ПВХ с. Вместе с тем подчеркивается, что свойства полимеров с большим содержанием эмульгатора различаются в зависимости от его типа Отмечается II , что путем подбора соответствующего эмульгатора можно придать пастообразующему ПВХ специфические свойства. В настоящее время механизм влияния строения и молекулярного веса макромолекул сополимера на свойства отвержденных пластизолей, в основном, выяснен 1о,И, 1 б . Взаимосвязь характеристических параметров сополимера с его способность образовывать пасту и свойствами плаотизоля в виде дисперсии и пластифицированного полмер кого материала.
