Товаров:
На сумму:

Электронная библиотека диссертаций

Доставка любой диссертации в формате PDF и WORD за 250 руб. на e-mail - 20 мин. 800 000 наименований диссертаций и авторефератов. Все авторефераты диссертаций - БЕСПЛАТНО

Расширенный поиск

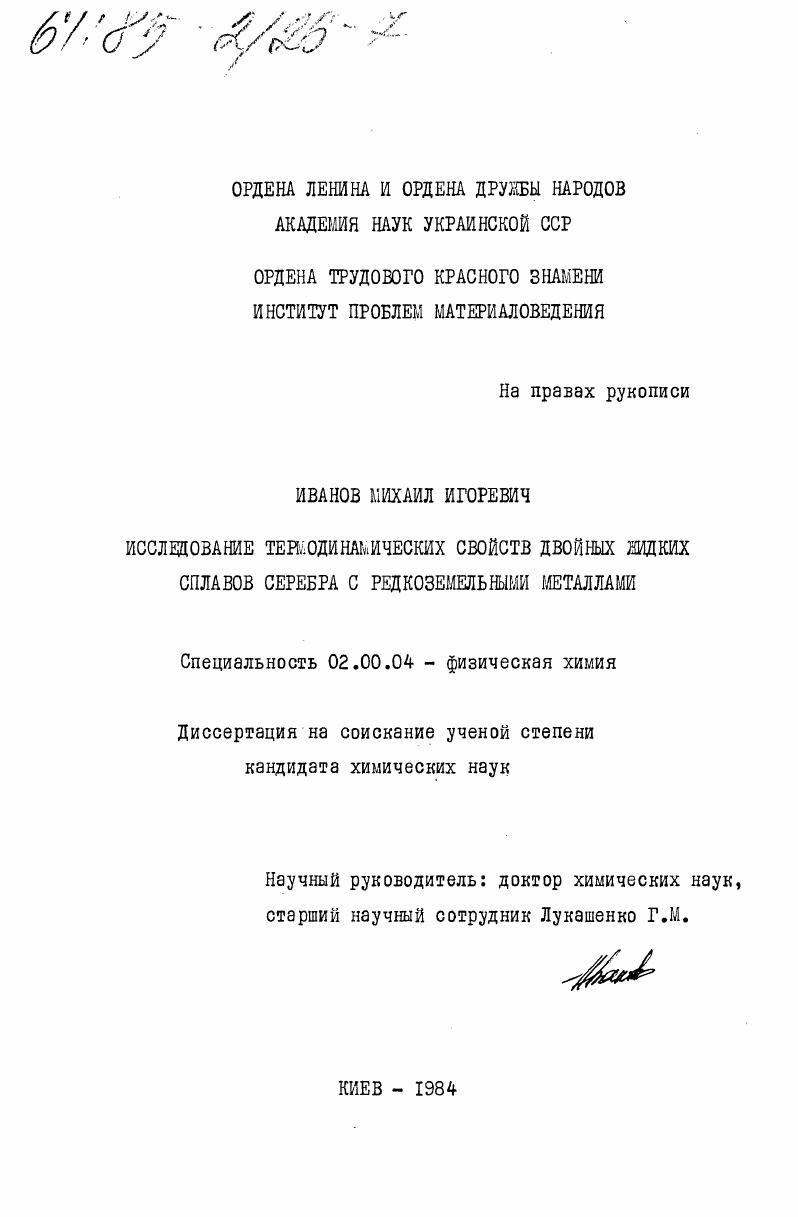

Исследование термодинамических свойств двойных жидких сплавов серебра с редкоземельными металлами
  • Автор:

    Иванов, Михаил Игоревич

  • Шифр специальности:

    02.00.04

  • Научная степень:

    Кандидатская

  • Год защиты:

    1984

  • Место защиты:

    Киев

  • Количество страниц:

    182 c. : ил

  • Стоимость:

    250 руб.

Страницы оглавления работы

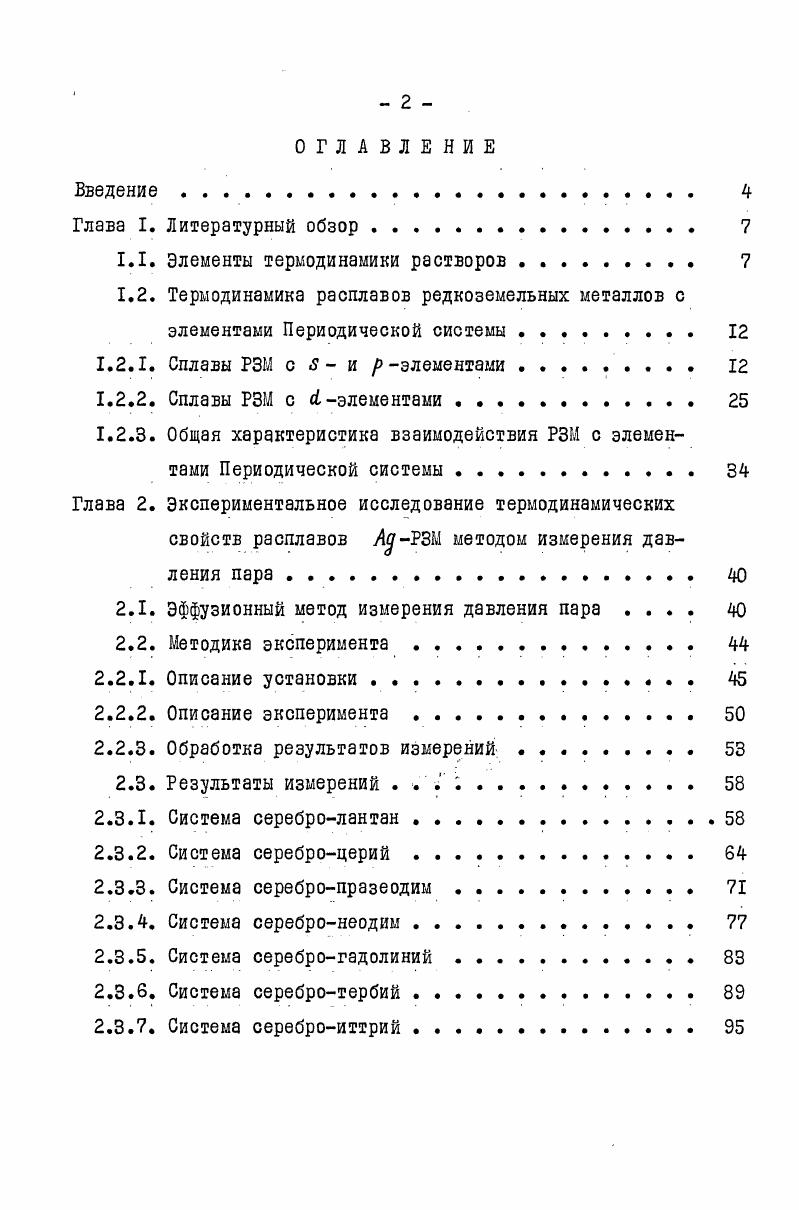

Введение Глава I.

1.2.2. 1.2.3.
Глава 2.

Литературный обзор
Элементы термодинамики растворов
Термодинамика расплавов редкоземельных металлов с
элементами Периодической системы
Сплавы РЗМ с я - и р -элементами
Сплавы РЗМ с с£ -элементами
Общая характеристика взаимодействия РЗМ с элементами Периодической системы
Экспериментальное исследование термодинамических свойств расплавов Ад-РЗМ методом измерения давления пара
Эффузионный метод измерения давления пара
Методика эксперимента
Описание установки
Описание эксперимента
Обработка результатов измерений
Результаты измерений . . ;
Система серебро-лантан
Система серебро-церий
Система серебро-празеодим
Система серебро-неодим
Система серебро-гадолиний
Система серебро-тербий
Система серебро-иттрий

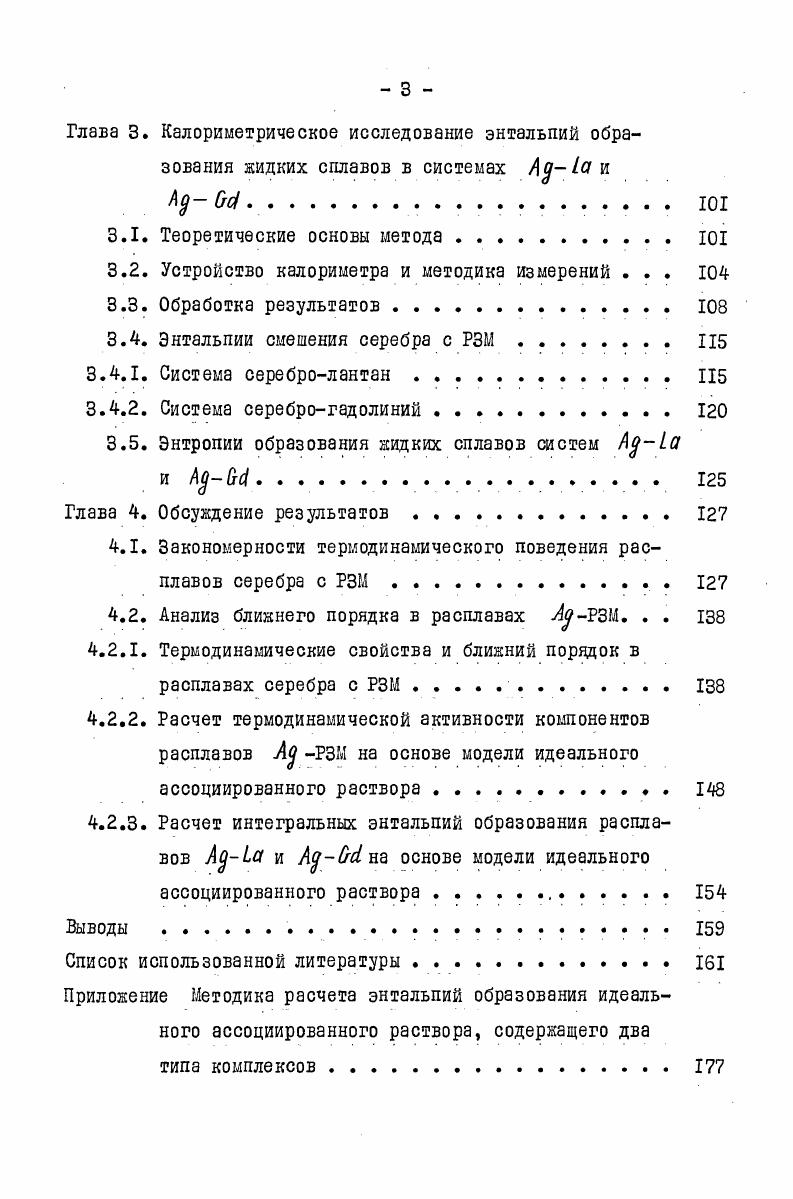

Глава 3. Калориметрическое исследование энтальпий образования жидких сплавов в системах и
1-Gef г
3.1. Теоретические основы метода
3.2. Устройство калориметра и методика измерений
3.3. Обработка результатов
3.4. Энтальпии смешения серебра с РЗМ
3.4.1. Система серебро-лантан
3.4.2. Система серебро-гадолиний
3.5. Энтропии образования жидких сплавов систем Aß-La
и Aß-Grd
Глава 4. Обсуждение результатов
4.1. Закономерности термодинамического поведения расплавов серебра с РЗМ
4.2. Анализ ближнего порядка в расплавах ^-РЗМ
4.2.1. Термодинамические свойства и ближний порядок в расплавах серебра с РЗМ
4.2.2. Расчет термодинамической активности компонентов расплавов Aß -РЗМ на основе модели идеального ассоциированного раствора
4.2.3. Расчет интегральных энтальпий образования расплавов Aß-La и Aß-Grd на основе модели идеального ассоциированного раствора
Выводы
Список использованной литературы
Приложение Методика расчета энтальпий образования идеального ассоциированного раствора, содержащего два
типа комплексов

Сплавы редкоземельных металлов (РЗМ) являются перспективными материалами для нужд современной техники. Особый интерес среди них представляют сплавы РЗМ с с( -металлами, которые используются как уникальные магнитные материалы, накопители водорода, эффективные модификаторы чугуна. Все более широкое применение в технике находят сплавы РЗМ с металлами подгруппы меди [I]. Добавки РЗМ увеличивают прочность, термопластичность меди и ее сплавов, способствуют дезоксидации. Микроскопические добавки лантана и церия значительно увеличивают ковкость меди, а добавки иттрия уменьшают ее электросопротивление. Сплавы меди, содержащие до 0,1$ легких РЗМ, являются хорошими электропроводниками при повышенных температурах [I]. Сплавы серебра с РЗМ предлагаются в качестве припоев специального назначения [2].
Для эффективного использования сплавов РЗМ необходимо детальное знание их физико-химических свойств, в том числе термодинамических функций сплавообразования. Эти величины имеют важное практическое значение для расчета равновесий металлургических процессов, при выборе оптимальных режимов синтеза материалов, для оценки совместимости, дают информацию о межчастичном взаимодействии компонентов.
Современное состояние теории металлов не дает возможности рассчитать термодинамические величины сплавообразования из свойств чистых компонентов с точностью, сопоставимой с точностью экспериментальных данных. Поэтому основным источником получения достоверной термодинамической информации для металлических сплавов остается непосредственное экспериментальное исследование. Наряду с этим представляется интересным описать наблюдаемые зависимости с

опыта регистрировался записью в координатах время-температура на ленте самопишущего потенциометра ЭПП-09МЗ.
Эффузионная камера представляла собой тигель из плотной окиси алюминия с пришлифованной крышкой-диафрагмой, также из окиси алюминия, помещенный в молибденовый блок (рис.2.3). Диафрагма и прилегающий к ней верхний торец тигля полировались алмазной пастой. Бффузионное отверстие просверливали с помощью алмазной пасты, диаметр его определяли на микроскопе УИМ-21, а толщину измеряли микрометром. Внутренняя поверхность эффузионной камеры экранировалась танталовой жестью для предотвращения контакта паров РЗМ с керамикой. Сплавы помещались в молибденовых тиглях высотой 9Л0“8 м и диаметром 1,35-Ю"2 м, выточенных из прутка. Молибден практически не взаимодействует с исследуемыми металлами при температуре исследования [70] и давление его пара пренебрежимо мало (табл.2.1). Пустые тигли вместе с эффузионной камерой отжигали в вакууме при 1800 К до постоянного веса. Применялись тигли с острыми торцами и внутренними насечками в виде канавок, что исключало вытекание сплава в процессе опытов. Массу испарившегося металла определяли взвешиванием эффузионной камеры с образцом металла или сплава в тигле до и после опыта на аналитических весах ВЛР-200 (цена деления 5.10~8кг).
2.2.2. Описание эксперимента
Редкоземельные металлы, особенно лантан и церий, отличаются высокой химической активностью, быстро окисляются на воздухе, поэтому особое внимание уделялось очистке РЗМ и приготовлению сплавов. Характеристика использованных металлов приведена в таблице 2.2.

Рекомендуемые диссертации данного раздела

Время генерации: 0.139, запросов: 962
