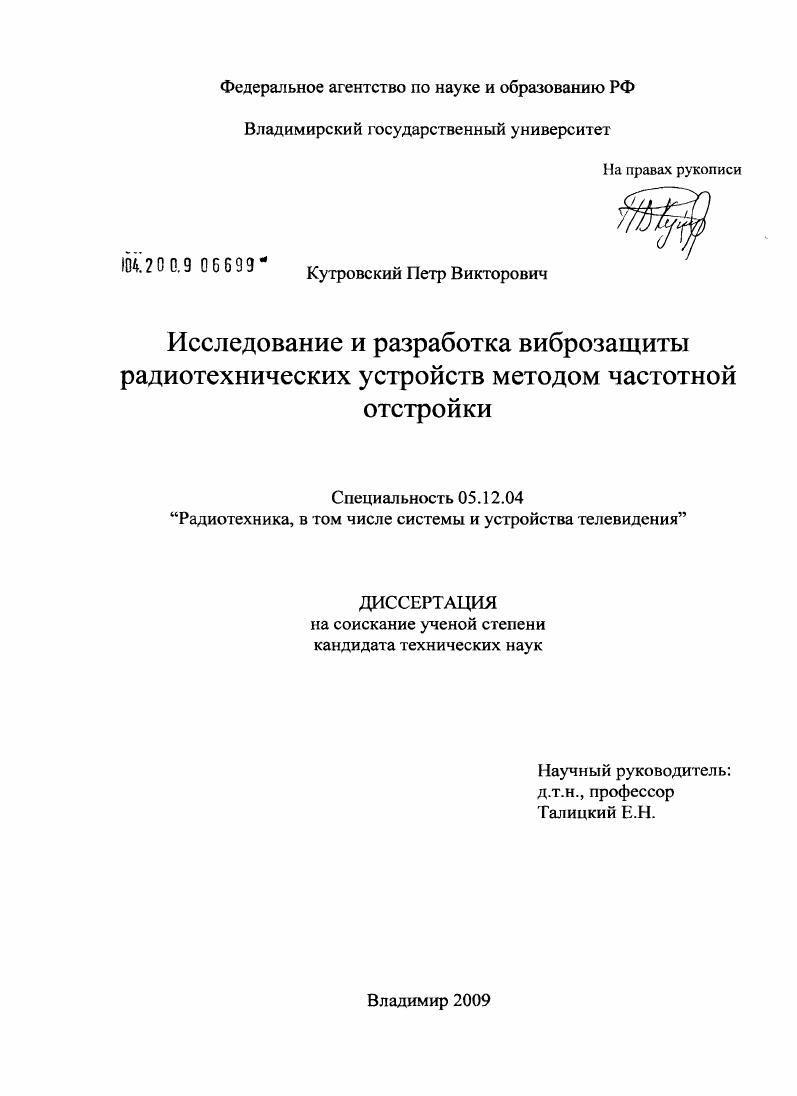

Кутровский, Петр Викторович
05.12.04
Кандидатская
2009
Владимир
136 с. : ил.
Стоимость:
499 руб.

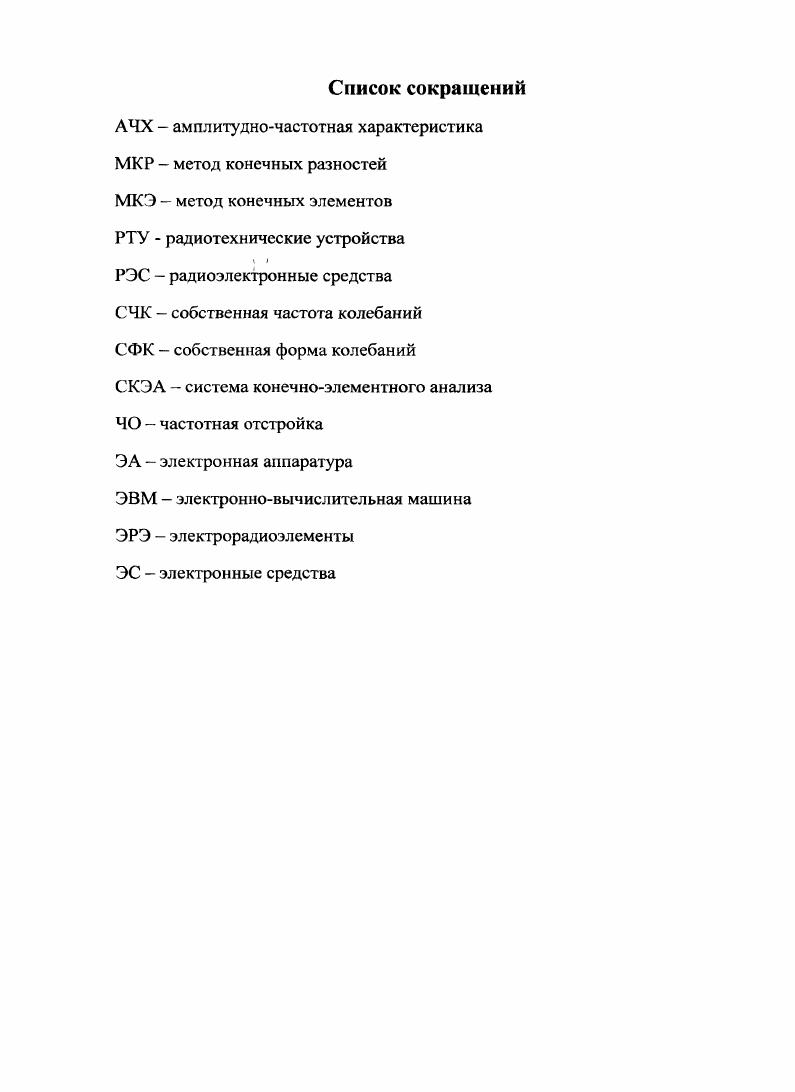

Список сокращений
АЧХ - амплитудно-частотная характеристика
МКР - метод конечных разностей
МКЭ — метод конечных элементов
РТУ - радиотехнические устройства
РЭС - радиоэлектронные средства
СЧК — собственная частота колебаний
СФК - собственная форма колебаний
СКЭА - система конечно-элементного анализа
40 — частотная отстройка
ЭА - электронная аппаратура
ЭВМ - электронно-вычислительная машина
ЭРЭ - электрорадиоэлементы
ЭС - электронные средства
Содержание
Введение
Г лава 1. Анализ способов частотной отстройки ячеек РТУ
1.1. Способы частотной отстройки
1.2. Аналитические методы расчета собственных частот колебаний
1.3. Численные методы расчета динамических характеристик
1.4. Выводы
Глава 2. Идентификация ячеек РТУ и разработка методики частотной
отстройки
2.1. Идентификация ячеек с точечным креплением
2.2. Математическая модель для расчета СЧК ячеек РТУ при жестком креплении ЭРЭ
2.3. Методика расчета ячеек с ребром жесткости
2.4. Методика определения собственной частоты и формы колебаний ячеек РТУ методом конечных элементов
2.5. Выводы
Глава 3. Исследование влияния конструктивных параметров ячеек РТУ на
собственные частоты колебаний
3.1. Влияние параметров точечного крепления и формы конструкции ячейки
3.1.1. Соотношение сторон платы
3.1.2. Положение точек крепления
3.1.3. Площадь мест крепления
3.1.4. Жесткость винтового соединения
3.2. Влияние параметров ребра жесткости и конструкции ячейки
3.2.1. Форма поперечного сечения ребра
3.2.2. Жесткость материала ребра
3.2.3. Конструкция ячейки
3.3. Влияние количества и способ крепления ЭРЭ
3.3.1. Количество ЭРЭ
3.3.2. Способ крепления ЭРЭ
3.4. Методики проектирования ячеек РТУ с точечным креплением и ребрами жесткости
3.5. Расширение области применения частотной отстройки
3.6. Выводы
Глава 4. Экспериментальные исследования и результаты
4.1. Методика экспериментального определения СЧК
4.2. Проверка адекватности моделей
4.3. Определение параметров стеклотекстолита
4.4. Оценка точности определения СЧК ячеек МКЭ
4.5. Пример исследования конструкции ячейки
4.6. Выводы
Заключение
Список литературы
Приложение
Приложение
Приложение
Приложение
Приложение
Приложение
Рис. 2.2 Зависимость числа полуволн для плат с различным соотношением сторон: 1 - >!?= 100см2, 2 - 5'=200см2, 3 - 5=300см2, 4 - 5=400см2.
Для описания функции /Да/Д 5) используем метод Брандона, позволяющий представить функцию от нескольких аргументов как произведение функций от каждого из аргументов, что выгодно отличает его от остальных способов и упрощает получение модели. Функции от каждого из аргументов описываются полиномами, степени которых соответствуют сложности наблюдаемой зависимости.
В окончательном виде математические модели имеют вид:
для четырехточечного крепления
