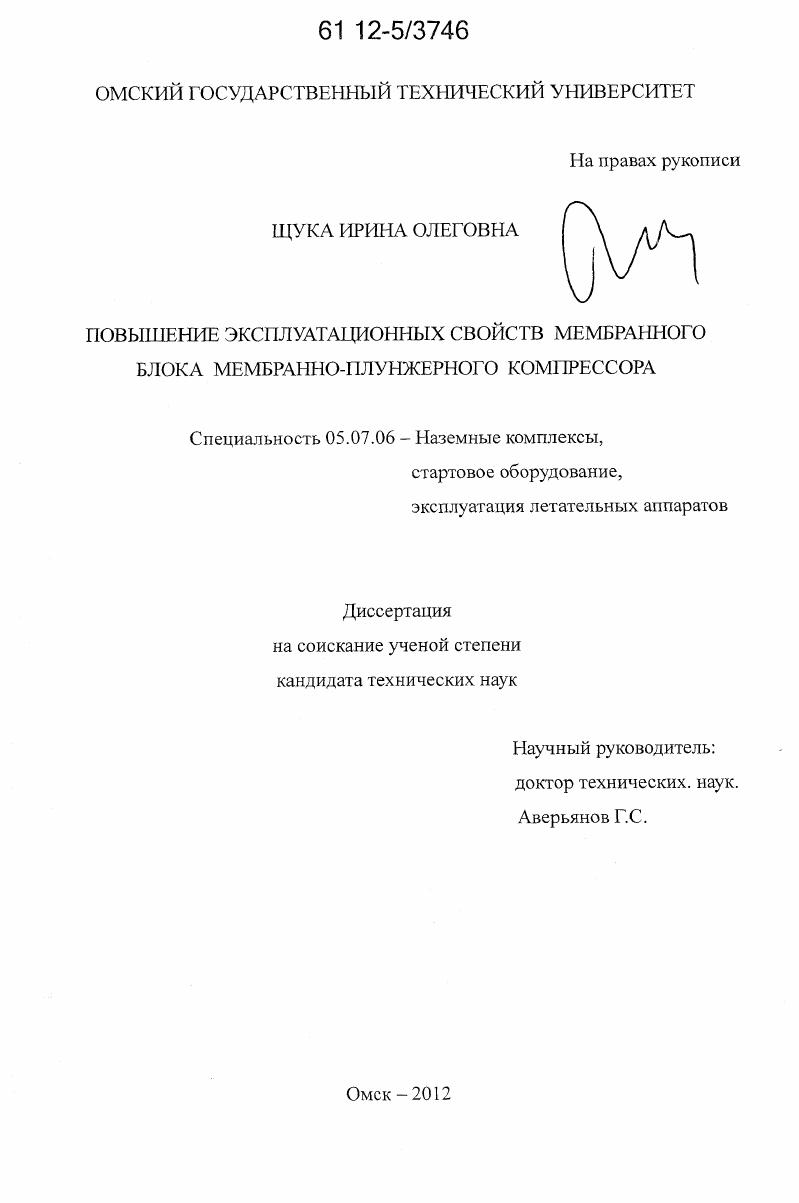

Повышение эксплуатационных свойств мембранного блока мембранно-плунжерного компрессора

• Автор: Щука, Ирина Олеговна
• Шифр специальности: 05.07.06
• Научная степень: Кандидатская
• Год защиты: 2012
• Место защиты: Омск
• Количество страниц: 162 с. : ил.

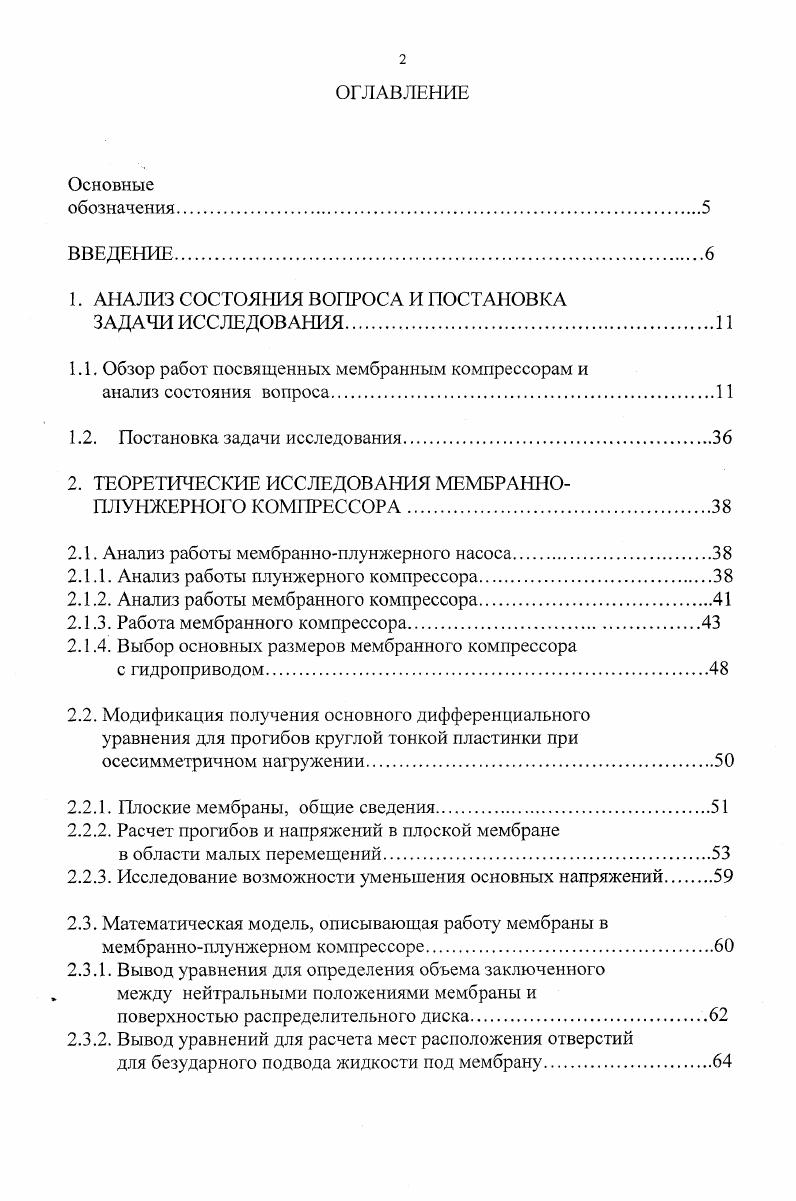

ОГЛАВЛЕНИЕ
Основные
обозначения
ВВЕДЕНИЕ
1. АНАЛИЗ СОСТОЯНИЯ ВОПРОСА И ПОСТАНОВКА
ЗАДАЧИ ИССЛЕДОВАНИЯ
1 Л. Обзор работ посвященных мембранным компрессорам и
анализ состояния вопроса
1.2. Постановка задачи исследования
2. ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ МЕМБРАННОПЛУНЖЕРНОГО КОМПРЕССОРА
2.1. Анализ работы мембранно-плунжерного насоса
2.1.1. Анализ работы плунжерного компрессора
2.1.2. Анализ работы мембранного компрессора
2.1.3. Работа мембранного компрессора
2.1.4. Выбор основных размеров мембранного компрессора
с гидроприводом
2.2. Модификация получения основного дифференциального уравнения для прогибов круглой тонкой пластинки при осесимметричном нагружении
2.2.1. Плоские мембраны, общие сведения
2.2.2. Расчет прогибов и напряжений в плоской мембране
в области малых перемещений
2.2.3. Исследование возможности уменьшения основных напряжений
2.3. Математическая модель, описывающая работу мембраны в мембранно-плунжерном компрессоре
2.3.1. Вывод уравнения для определения объема заключенного между нейтральными положениями мембраны и
поверхностью распределительного диска
2.3.2. Вывод уравнений для расчета мест расположения отверстий
для безударного подвода жидкости под мембрану

2.3.3. Вывод уравнений для расчета геометрических размеров объемов между распределительными дисками (подложками), у которых площади кольцевых сечений равновелики
2.3.4. Вывод уравнений для расчета геометрических размеров объемов между подложками, у которых площади кольцевых сечений равновелики
2.3.5. Вывод уравнений для расчета геометрических размеров кольцевых объемов между распределительными дисками (подложками), которые имеют одинаковую толщину колец
2.4. Математическая модель, описывающая процесс возникновения скачка давления в мембранноплунжерном компрессоре
2.4.1. Методика расчета скачка давления при ходе нагнетания мембранно-плунжерного компрессора
2.4.2. Методика расчета скачка давления при ходе всасывании мембранно-плунжерного компрессора
2.5. Анализ работы и методика расчета системы и определение
клапанов мембранно-плунжерного компрессора
2.5.1. Анализ работы и методика расчета системы клапанов плунжерного насоса
2.5.2. Анализ работы и методика расчета системы клапанов мембранного компрессора
2.5.3. Определение подачи мембранно-плунжерного компрессора
3. ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ
РАБОТЫ МЕМБРАННОГО БЛОКА
3.1. Анализ нагрузок, действующих на мембрану
3.2. Описание экспериментального стенда и анализ
его работы в процессе испытаний
3.3. Результаты расчета процесса всасывания и нагнетания мембранного компрессора при
абсолютно гибкой мембране
3.4. Оптимизация параметров мембранного блока путем рационального распределения отверстий
в распределительном диске

3.5. Программа расчета скачка давления при ходе всасывания и нагнетания мембранноплунжерного компрессора
3.6. Пример расчета скачка давления при ходе
всасывания мембранно-плунжерного компрессора
3.7. Пример расчета скачка давления при ходе
всасывания мембранно-плунжерного компрессора
ОБЩИЕ ВЫВОДЫ
ЛИТЕРАТУРА

Зона надкритического режима соответствует условию
О <е<екр
где е = £р.— текущее значение отношения давлений в цилиндре и в сети

2 Лк+1
— критическое отношение давлении; к= 1,4 — показатель
£кп — кр {к +
адиабаты для воздуха.
Зона докритического режима отвечает условию
екр <8 <1
При заполнении цилиндра скорость воздуха переменная. В начальный момент заполнения, когда давление в цилиндре мало, скорость расширения воздуха максимальная. По мере заполнения цилиндра давление в нем растет, скорость расширения газа снижается и становится равной нулю при выравнивании давлений в цилиндре и в сети.
Для надкритического режима заполнения (начальный период) время наполнения цилиндра определяется по уравнению [4]

РВ Ро
(1.3)
/зЛРс Рс
где — текущее значение объема цилиндра пневмопривода; /3 — эффективная площадь выпускных окон золотникового устройства; Тс — абсолютная температура воздуха на входе в цилиндр; р0 — давление воздуха в цилиндре перед его заполнением.
Для докритического режима заполнения (завершающий период) время заполнения определяется по уравнению

(1.4)
Процесс опорожнения цилиндра также характеризуется двумя режимами: в начальный период, когда давление в цилиндре максимальное, имеет место надкритический режим, а в завершающий период, после снижения сниже критического — докритическнй режим.
