Снижение шума турбовального двигателя : По материалам экспериментальных исследований акустических полей легких и средних вертолетов

• Автор: Сивков, Анатолий Леонидович
• Шифр специальности: 05.07.05
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Казань
• Количество страниц: 196 с. : ил.

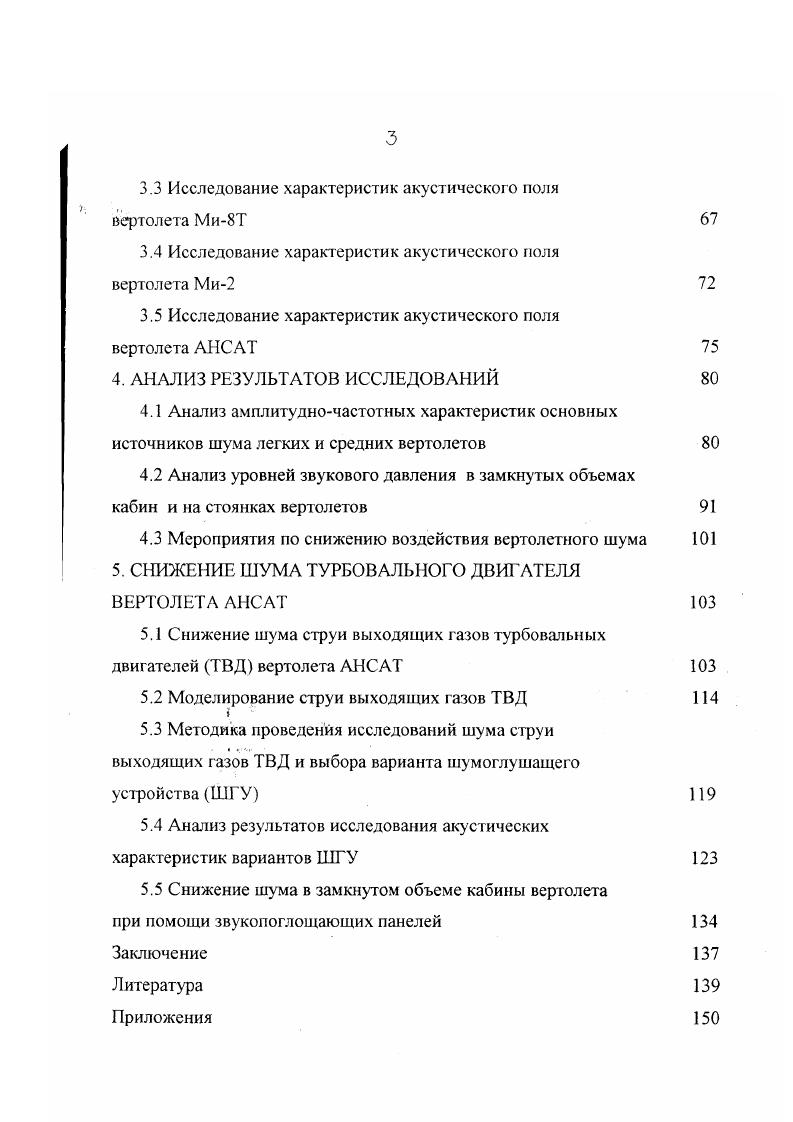

ОГЛАВЛЕНИЕ
Перечень условных обозначений и сокращений
Введение
1. СОСТОЯНИЕ ВОПРОСА ИССЛЕДОВАНИЯ
1.1 Воздействие авиационного шума на человека
1.2 Источники вертолетного шума
1.3 Источники самолетного шума
1.4 Методы расчета акустических характеристик
1.5 Методы уменьшения авиационного шума
1.5.1 Активные методы
1.5.2 Пассивные методы
1.5.3 Методы снижения шума струи выходящих газов двигателей силовых установок
1.6 Постановка задачи исследования
2. ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС
2.1 Условия проведения измерений
2.2 Описание измерительного комплекса
2.2.1 Калибровочный комплект
2.2.2 Передвижной измерительный комплект
2.2.3 Комплект экспресс-обработки информации
2.2.4 Комплект полной обработки информации
2.2.5 Оценка погрешности результатов измерений
3. МЕТОДИКА ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ
3.1 Описание объектов исследования
3.2 Исследование характеристик акустического поля
вертолета Ми-8МТВ
3.2.1 Вертолет Ми-8МТВ-1 компоновки «Салон»
3.2.2 Вертолет Ми-8МТВ-1 компоновки «Госпиталь»
3 .3 Исследование характеристик акустического поля вертолета Ми-8Т
3.4 Исследование характеристик акустического поля вертолета Ми
3.5 Исследование характеристик акустического поля вертолета АНСАТ
4. АНАЛИЗ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ
4.1 Анализ амплитудно-частотных характеристик основных источников шума легких и средних вертолетов
4.2 Анализ уровней звукового давления в замкнутых объемах кабин и на стоянках вертолетов
4.3 Мероприятия по снижению воздействия вертолетного шума
5. СНИЖЕНИЕ ШУМА ТУРБОВАЛЬНОГО ДВИГАТЕЛИ ВЕРТОЛЕТА АНСАТ
5.1 Снижение шума струи выходящих газов турбовальных двигателей (ТВД) вертолета АНСАТ
5.2 Моделирование струи выходящих газов ТВД

5.3 Методика проведения исследований шума струи выходящих газов ТВД и выбора варианта шумоглушащего устройства (ШГУ)
5.4 Анализ результатов исследования акустических характеристик вариантов ШГУ
5.5 Снижение шума в замкнутом объеме кабины вертолета при помощи звукопоглощающих панелей
Заключение
Литература
Приложения

Перечень условных обозначений и сокращений
АЦП - аналого-цифровой преобразователь
АЗТ - облицовочная пленка
АП - авиационные правила
АТБ - авиационно-техническая база
ЛЧХ - амплитудно-частотная характеристика
БУР1-2Ж - бортовое устройство регистрации параметров полета
В7-27/А - цифровой вольтметр
ВР-23 - главный редуктор вертолета АНСАТ
ГЗ-109 - генератор звуковой частоты
ГТД - газотурбинный двигатель
ЗПК - звукопоглощающая конструкция
К-3 - акустическая камера
КИА - контрольно-измерительная аппаратура
КНПП - Казанское научно-производственное предприятие
ЛИС - летно-испытательная станция
Н.п. - направление полета
Н068 - магнитограф
Н306 - графопостроитель
НВ - несущий винт
НИАЛ - научно-исследовательская акустическая лаборатория
ПС-75 - предельный спектр
РВ - рулевой винт
СI -73 - осциллограф
СК4-72 - анализатор спектра
СУ - силовая установка
ТВД - турбовальный двигатель
ТВ2-117 - турбовальный двигатель вертолета Ми-8Т

В состав калибровочного комплекта измерительного комплекса входит следующая аппаратура:
• интегрирующий шумомер 00026 фирмы ЯРТ;
• 14-ти канальный магнитограф Н068;
• многоканальный анализатор спектра СК4-72;
• пистонфон ИЛ 01 фирмы ЯБТ;
• акустическая камера К-3;
• образцовый микрофон МК201;
• задающий генератор ГЗ-109;
• цифровой вольтметр В7-27/А;
• барометр;
• монтажный комплект.
Функциональная схема калибрования измерительного канала показана на рис.2.1.
Для сквозной калибровки измерительных трактов применяется изготовленная в лабораторных условиях акустическая камера К-3, задающий генератор ГЗ-79 и образцовый микрофон. Акустическая камера К-3 состоит из массивного металлического корпуса с крышкой. В качестве источника звука внутри камеры установлена широкополосная акустическая головка прямого излучения типа

20ГДН-8Е. В акустической камере К-3 имеется два равнозначных гнезда для установки образцового микрофона и микрофона калибруемого измерительного тракта. Шумомер 00026 и вольтметр В7-27/А предназначены для контроля создаваемого в акустической камере уровня звукового давления. Для калибрования применяется Уг' образцовый конденсаторный микрофон МК201 с амплитудно-частотной характеристикой, определенной с высокой точностью в заводских условиях. Калибровка измерительного канала производится на частоте
