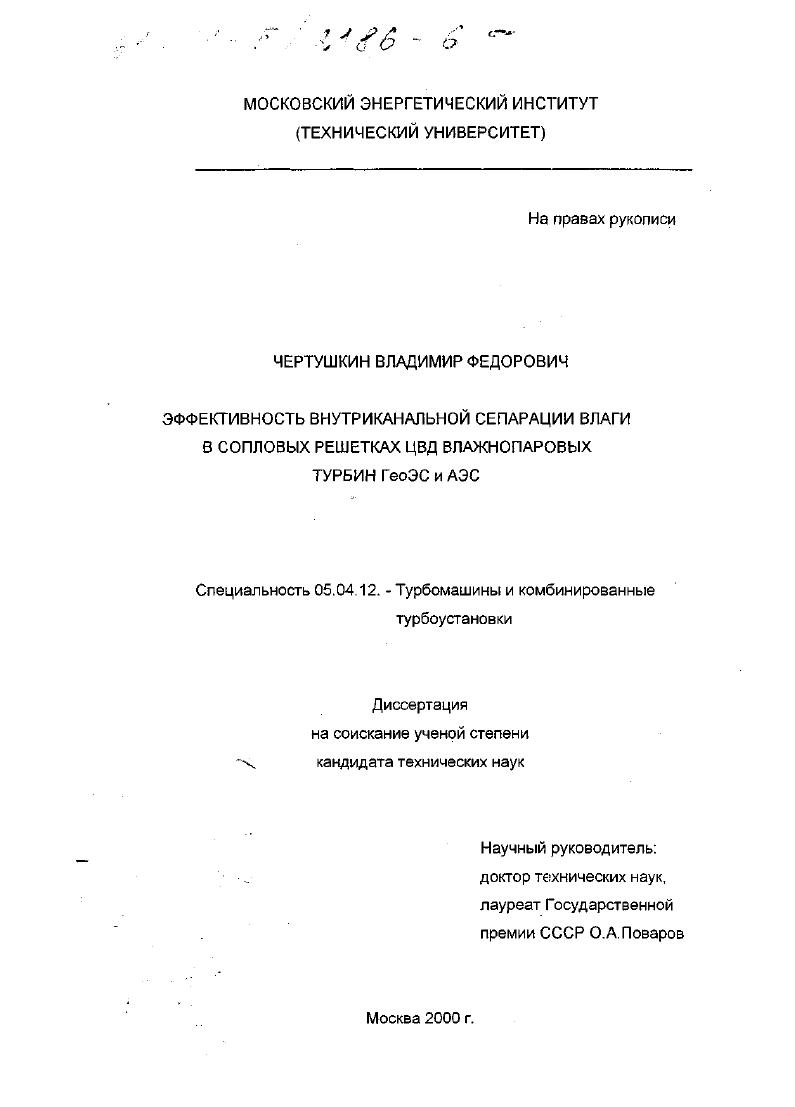

Эффективность внутриканальной сепарации влаги в сопловых решетках ЦВД влажнопаровых турбин Гео ЭС и АЭС

• Автор: Чертушкин, Владимир Федорович
• Шифр специальности: 05.04.12
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 189 с. : ил

Перечень основных обозначений
р - плотность [кг/м3]
С, // - скорость [м/с] у - степень влажности % х - степень сухости % ц/ - коэффициент сепарации %
С, - потери энергии потока %
5 - толщина пограничного слоя [м, мм]
V - коэффициент кинематической вязкости [м2/с] р - коэффициент динамической вязкости [Па* с] в - расход пара, влаги [кг/с]
5ПЛ - толщина пленки жидкости [м, мм]
Ь - хорда профиля [м]
! - шаг решетки [м ] т - время [с]
М - числа Маха
Ие - число Рейнольдса
Е - степень турбулентности
ОГЛАВЛЕНИЕ
Введение
Глава 1. Обзор литературных источников и постановка задачи
1.1. Исследования образования и течения жидких плёнок под действием слутного потока
1.2. Исследования энергетических характеристик сопловых решеток
1.3. Физическая модель и способы определения вторичных потерь
1.4. Методы снижения вторичных потерь
1.5. Постановка задачи исследований
Глава 2. Описание экспериментального стенда, рабочей части
и методики эксперимента
2.1. Описание экспериментального стенда
2.2. Объекты исследования течения пара в плоскопараллельном канале и несимметричном сопле, система измерений
2.3. Рабочая часть и метод исследования турбинных решеток при высоком давлении
2.4. Система измерений для исследования вторичных потерь
2.5. Методика проведения экспериментов и оценка погрешности измерений
2.6. Оценка погрешности измерений на плоском пакете профилей
Глава 3. Истечение пара повышенной плотности из плоского
сопла Лаваля
3.1. Особенности расширения пара вблизи верхней пограничной кривой при сверхзвуковых скоростях

3.2. Изменение температуры на стенке при истечении
пара со скачками конденсации
3.3. Течение жидких пленок по стенке сопла
3.4. Кризисные явления при расширении пара вблизи
линии насыщения
Глава 4. Исследование турбинной решетки при высоких значениях
числа Ие и соотношениях плотностей фаз рч/р2
4.1. Анализ образования пограничного слоя и изменение
потерь энергии в зависимости от числа Ре
4.2. Экспериментальные результаты определения профильных потерь при больших значениях
числа Ре и рт/р2
4.3. Влияние влажности на профильные потери при
высоких значениях Ре и рл1р2
4.4. Изменение профильных потерь при околозвуковых
скоростях и высокой плотности пара
Глава 5. Организация внутриканальной сепарации влаги в решетках
ЦВД влажного пара
5.1. Образование и удаление влаги с поверхности
плоской пластины
5.2. Анализ вторичных потерь энергии в сопловой
решетке при высокой плотности пара
5.3. Применение отсасывающих щелей на межлопаточной поверхности сопловой решетки
5.4. Рекомендации по организации внутриканальной
сепарации влаги в ЦВД турбин АЭС .{63
5.5. Пример расчета внутриканальной сепарации
для ЦВД турбины КТ-32/40-6,5
Выводы У
Список использованных источников У
Трехмерный отрыв пограничного слоя
Поверхность

Профили продольной и поперечной скоростей в пограничном слое
Линия тока на Л не и/ней границе пограничника слоя
Направление нормали к линии 070/со
Профиль поперечной Скорости
Нолррк-енОР
Ярения но стекле а ь п
. 'у '
~й°нгенциалбное на про #*ение
Рис, 1.Т4
