Создание математической модели и программных комплексов для проектирования холодильных центробежных компрессоров

• Автор: Данилов, Кирилл Анатольевич
• Шифр специальности: 05.04.06
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Санкт-Петербург
• Количество страниц: 176 с. : ил.

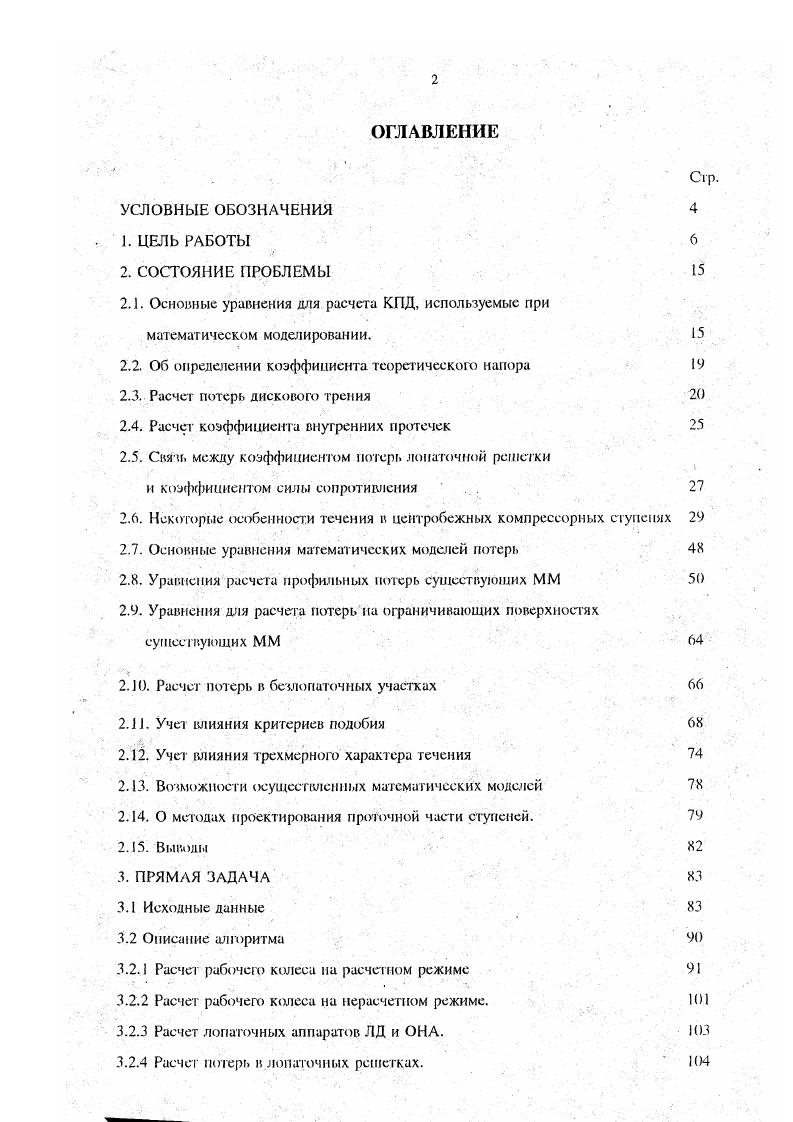

ОГЛАВЛЕНИЕ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1. ЦЕЛЬ РАБОТЫ
2. СОСТОЯНИЕ ПРОБЛЕМЫ
2.1. Основные уравнения для расчета КПД, используемые при математическом моделировании
2.2. Об определении коэффициента теоретического напора
2.3. Расчет потерь дискового трения
2.4. Расчет коэффициента внутренних протечек
2.5. Связь между коэффициентом потерь лопаточной решетки
и коэффициентом силы сопротивления
2.А. Некоторые особенности течения в центробежных компрессорных ступенях
2.7. Основные уравнения математических моделей потерь
2.8. Уравнения расчета профильных потерь существующих ММ
2.9. Уравнения дня расчета потерь на ограничивающих поверхностях существующих ММ
2.10. Расчет потерь в бе (лопаточных участках
2.11. Учет влияния критериев подобия
2.12. Учет влияния трехмерного характера течения
2.13. Возможности осуществленных математических моделей
2.14. О методах проектирования проточной части ступеней
2.15. Выводы
3. ПРЯМАЯ ЗАДАЧА КЗ
3.1 Исходные данные
3.2 Описание алгоритма
3.2.1 Расчет рабочего колеса на расчетном режиме
3.2.2 Расчет рабочего колеса на нерасчетном режиме
3.2.3 Расчет лопаточных аппаратов ЛД и ОНА
3.2.4 Расчет потерь в лопаточных решетках

3.2.5 Расчет потерь в безлопаточных элементах
3.2.6 Расчет потерь в выходных элементах '
3.3 Расчет харвктеристики ступени
4.ОБРАТНАЯ ЗАДАЧА
4.1 Исходные данные
4.2 Описание алгоритма
4.2.1 Расчет рабочего колеса
4.2.2 Расчет лопаточного диффузора и ОНА
4.2.3 Расчет безлопаточных участков
4.2.4 Расчет выходных устройств концевых ступеней
5. ИДЕНТИФИКАЦИЯ МАТЕМАТИЧЕСКОЙ МОДЕЛИ
5.1. Программа идентификации математической модели
5.2. Экспериментальные данные, внесенные в базу данных
5.3. Экспериментальные данные для идентификации
5.4. Результаты идентификации потерь напора (КПД)
5.5 Моделирование и идентификация модели теоретического напора
5.6 Определение коэффициента теоретического напора в расчетной точке
5.7 Определение зависимости теоретического напора от расхода
5.8 Результаты идентификации модели напора
5.9 Выводы
6. ПРОГРАММА ОПТИМИЗАЦИИ МНОГОСТУПЕНЧАТОГО ХОЛОДИЛЬНОГО ЦЕНТРОБЕЖНОГО КОМПРЕССОРА
6.1 Описание алгоритма
7. Проверка работоспособности программного комплекса.
Оптимизация холодильного компрессора сопоставлением вариантов
7.1. Постановка задачи. 160'
7.2. Описание вариантов
7.3. Обсуждение результатов
- Л.РЕЗУЛЬТАТЫ РАБОТЫ. '
ЛИТЕРАТУРА
