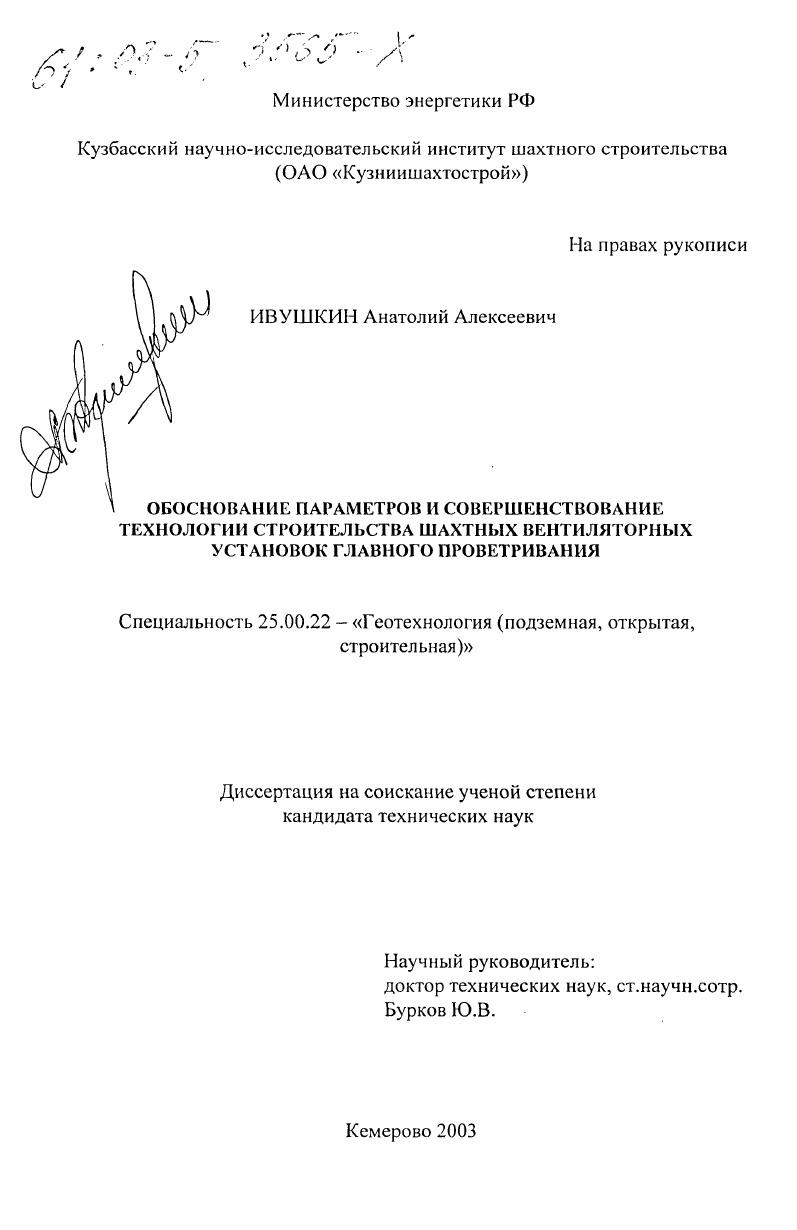

Обоснование параметров и совершенствование технологии строительства шахтных вентиляторных установок главного проветривания

• Автор: Ивушкин, Анатолий Алексеевич
• Шифр специальности: 25.00.22
• Научная степень: Кандидатская
• Год защиты: 2003
• Место защиты: Кемерово
• Количество страниц: 162 с. : ил

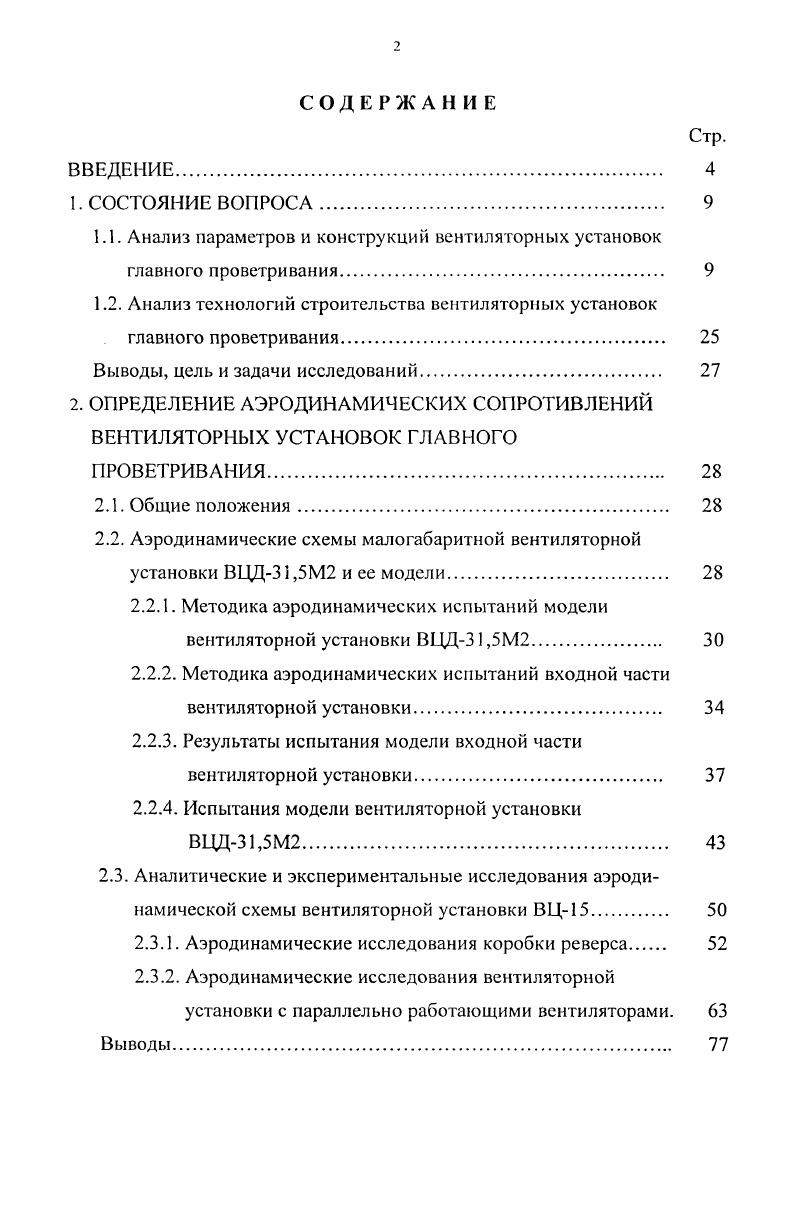

1. СОСТОЯНИЕ ВОПРОСА

1.1. Анализ параметров и конструкций вентиляторных установок главного проветривания.

1.2. Анализ технологий строительства вентиляторных установок главного проветривания

Выводы, цель и задачи исследований.

2. ОПРЕДЕЛЕНИЕ АЭРОДИНАМИЧЕСКИХ СОПРОТИВЛЕНИЙ ВЕНТИЛЯТОРНЫХ УСТАНОВОК ГЛАВНОГО ПРОВЕТРИВАНИЯ

2.1. Общие положения.

2.2. Аэродинамические схемы малогабаритной вентиляторной установки ВЦЦ,5М2 и ее модели

2.2.1. Методика аэродинамических испытаний модели вентиляторной установки ВЦД,5М2.

2.2.2. Методика аэродинамических испытаний входной части вентиляторной установки

2.2.3. Результаты испытания модели входной части вентиляторной установки

2.2.4. Испытания модели вентиляторной установки

ВЦД,5М2
2.3. Аналитические и экспериментальные исследования аэродинамической схемы вентиляторной установки ВЦ
2.3.1. Аэродинамические исследования коробки реверса
2.3.2. Аэродинамические исследования вентиляторной установки с параллельно работающими вентиляторами.
Выводы.

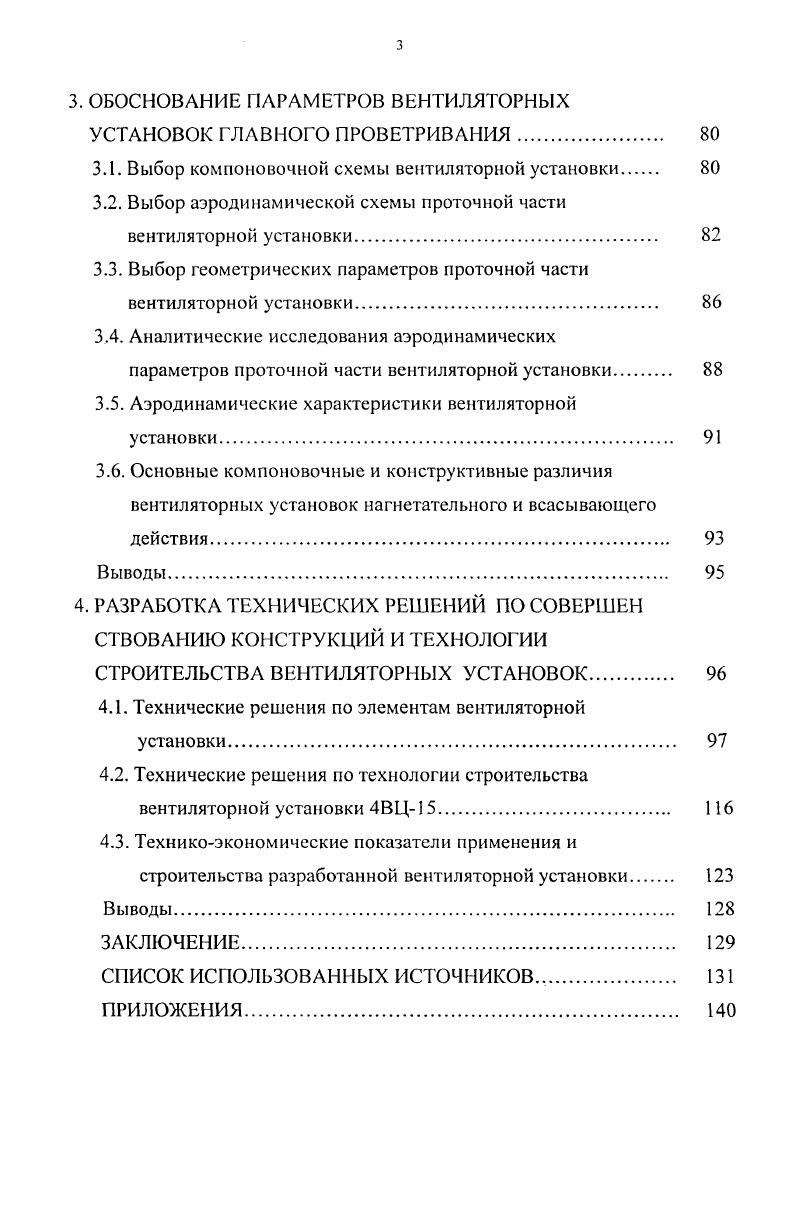

3. ОБОСНОВАНИЕ ПАРАМЕТРОВ ВЕНТИЛЯТОРНЫХ УСТАНОВОК ГЛАВНОГО ПРОВЕТРИВАНИЯ
3.1. Выбор компоновочной схемы вентиляторной установки
3.2. Выбор аэродинамической схемы проточной части вентиляторной установки
3.3. Выбор геометрических параметров проточной части вентиляторной установки
3.4. Аналитические исследования аэродинамических
параметров проточной части вентиляторной установки
3.5. Аэродинамические характеристики вентиляторной
установки.
3.6. Основные компоновочные и конструктивные различия вентиляторных установок нагнетательного и всасывающего действия.
Выводы.
4. РАЗРАБОТКА ТЕХНИЧЕСКИХ РЕШЕНИЙ ПО СОВЕРШЕН СТВОВАНИЮ КОНСТРУКЦИЙ И ТЕХНОЛОГИИ СТРОИТЕЛЬСТВА ВЕНТИЛЯТОРНЫХ УСТАНОВОК.
4.1. Технические решения по элементам вентиляторной
установки
4.2. Технические решения по технологии строительства вентиляторной установки 4ВЦ
4.3. Техникоэкономические показатели применения и строительства разработанной вентиляторной установки
Выводы
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Проведенный патентный поиск на глубину лет по странам бывшего СССР, Великобритании, США, ФРГ, ПНР и Франции, как ведущим в области разработки оборудования и проектных решений для проветривания шахт, показал, что количество технических решений, защищающих общую компоновку вентиляторных установок с центробежными вентиляторами, сравнительно невелико и составило за период поиска не более , а заслуживающих наибольшего внимания с точки зрения задач настоящей работы лишь четыре. Рассмотрим их более подробно. По этой схеме рис. НИИГМ им. М.М. Федорова и Донгиироуглемаш вентиляторные установки главного проветривания с вентиляторами ВЦ,5М, ВЦД,5М, ВЦДУ и ВЦД,5У с обогревом реверсивной ляды 5 шахтным воздухом и общим для двух вентиляторов диффузором. Особенностью компоновки является то, что нагнетательные каналы расположены над всасывающими и имеют с ними общую стенку, а в боковых стенках диффузора выполнены проемы 9, связанные с помещением ат
мосферной реверсивной ляды короткими обводными каналами, образующими, по существу, третий уровень воздуховодов. На рис. ВЦЦУ с основными каналами в двух уровнях, где стрелками показаны направление и пути движения воздушных потоков в зависимости от режима работы. Рис. При такой компоновке установки значительно сокращается строительный объем сооружений по сравнению с применявшимися до этого. Например, стоимость строительной части установки с вентиляторами ВЦЦ,5М уменьшилась с 6 до 0 тыс. Также, в двух уровнях, но по несколько иной, оригинальной технологической схеме скомпонована установка рис. ВЦД,5УМ. Два вентилятора установлены под углом друг к другу.
