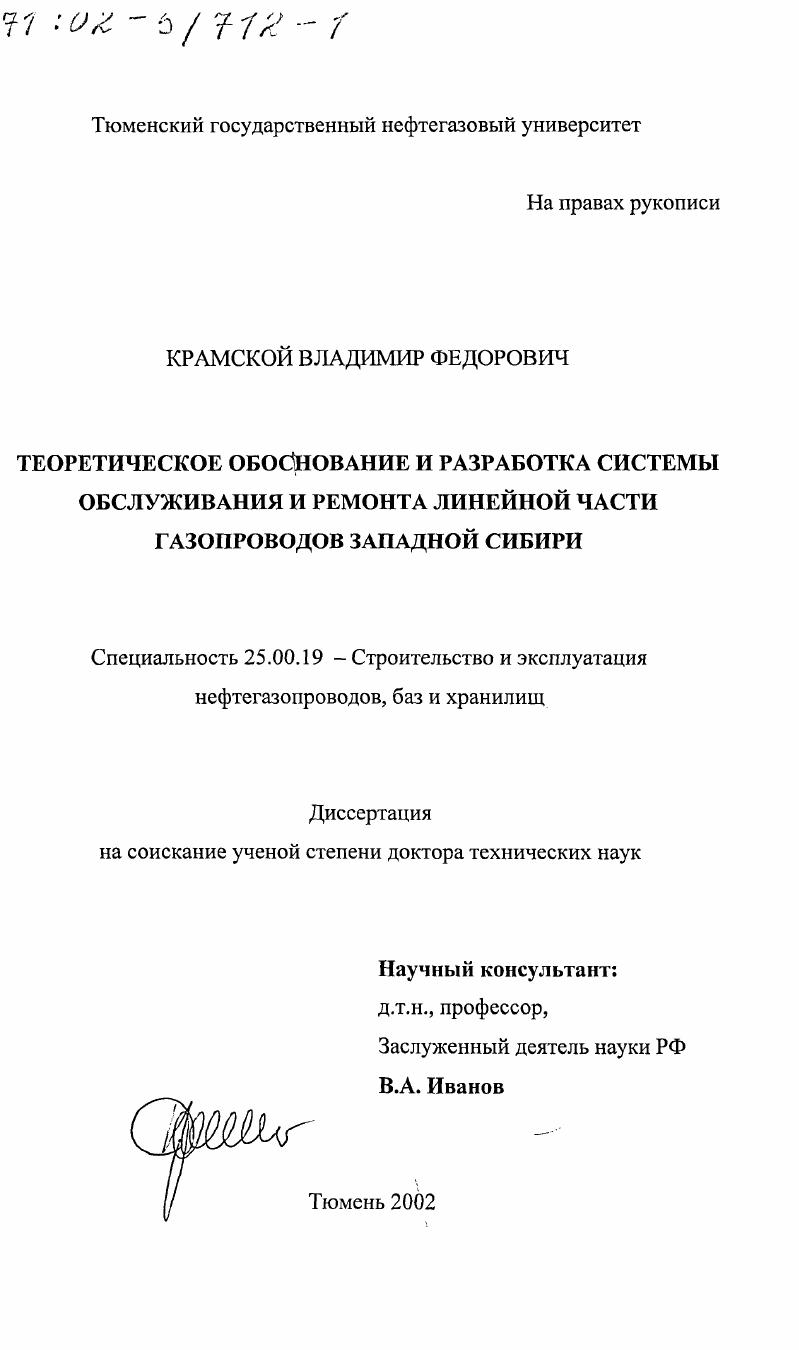

Теоретическое обоснование и разработка системы обслуживания и ремонта линейной части газопроводов Западной Сибири

• Автор: Крамской, Владимир Федорович
• Шифр специальности: 25.00.19
• Научная степень: Докторская
• Год защиты: 2002
• Место защиты: Тюмень
• Количество страниц: 311 с. : ил

Глава 1. Глава 2. Выводы по главе

Глава 3. Глава 4. Глава 5. Глава 6. Второй способ ремонта в траншее. При ремонте участка большой протяженности работы по нанесению изоляции и укладке можно производить поточным методом, то есть все виды работ, начиная с земляных и кончая подбивкой газопровода на дне траншей и засылкой, могут производиться одновременно, следуя одна за другой. Разновидностью этого способа является следующий участок трубопровода, подлежащий ремонту, отрезается от газопровода с обоих концов и полностью освобождается от газа путем продувки. На ко1тцы участков газопровода, не подлежащих ремонту, навариваются сферические заглушки. Первый трубоукладчик приподнимает участок трубопровода от земли. За ним следует трубоукладчик, поддерживающий трубопровод в таком положении. Очистная машина производит первичную очистку газопровода с освобождением его от старой изоляции. Трубопровод осматривается, производится ремонт стенки труб, затем следует вторая очистная машина, поддерживаемая на газопроводе трубоукладчиком.


На участке, подлежащем ремонту, давление в трубопроводе понижается до 0,5 МПа. Небольшие участки трубопровода . Между ними оставляют перемычки длиной 5 . В местах вскрытия земля под трубопроводом в зависимости от его диаметра удаляется на глубину . На участках, занятых перемычками, ремонт производится после того, как закончен на первоначально открытых участках и они засыпаны землей. Данный способ применим на сухих, незатопляемых участках, а также на участках небольшой протяженности. Рассмотренные способы ремонта трубопровода являются основными и в зависимости от количества механизмов и условий работы могут несколько изменяться. Пятый способ ремонта с применением клеев. Наиболее распространенный способ ремонта трубопроводов, имеющих свищи, трещины и раковины сварка, однако это связано с остановкой перекачки, огневыми работами, продувкой газом в атмосферу после ремонта. Поэтому распространения получили ремонтные работы на трубопроводах с применением клеев. Однако при использовании клеев необходимо учитывать их склонность к изменению физикохимических и механических свойств с течением времени. Существуют различные методы устранения повреждений на трубопроводах с помощью клеев. Шестой способ ремонта с использованием энергии взрьюа. Для этого изготавливают специальную муфту, которая может бьггь цельной цилиндрической или разъемной. Цельную цилиндрическую муфту с уплотнителыЕым кольцом предварительно устанавливают на один стыкуемый участок трубы. Затем стыкуемые поверхности труб зачищают от изоляции и продуктов коррозии.
