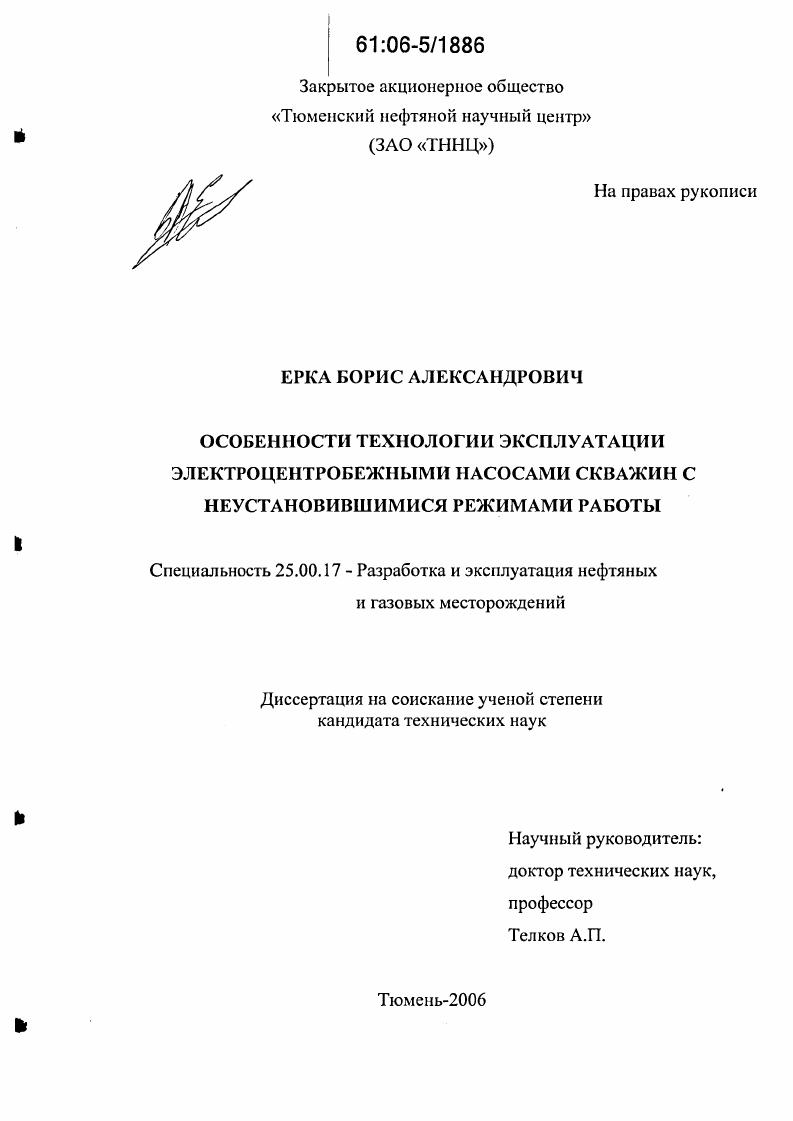

Особенности технологии эксплуатации электроцентробежными насосами скважин с неустановившимися режимами работы

• Автор: Ерка, Борис Александрович
• Шифр специальности: 25.00.17
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Тюмень
• Количество страниц: 125 с. : ил.

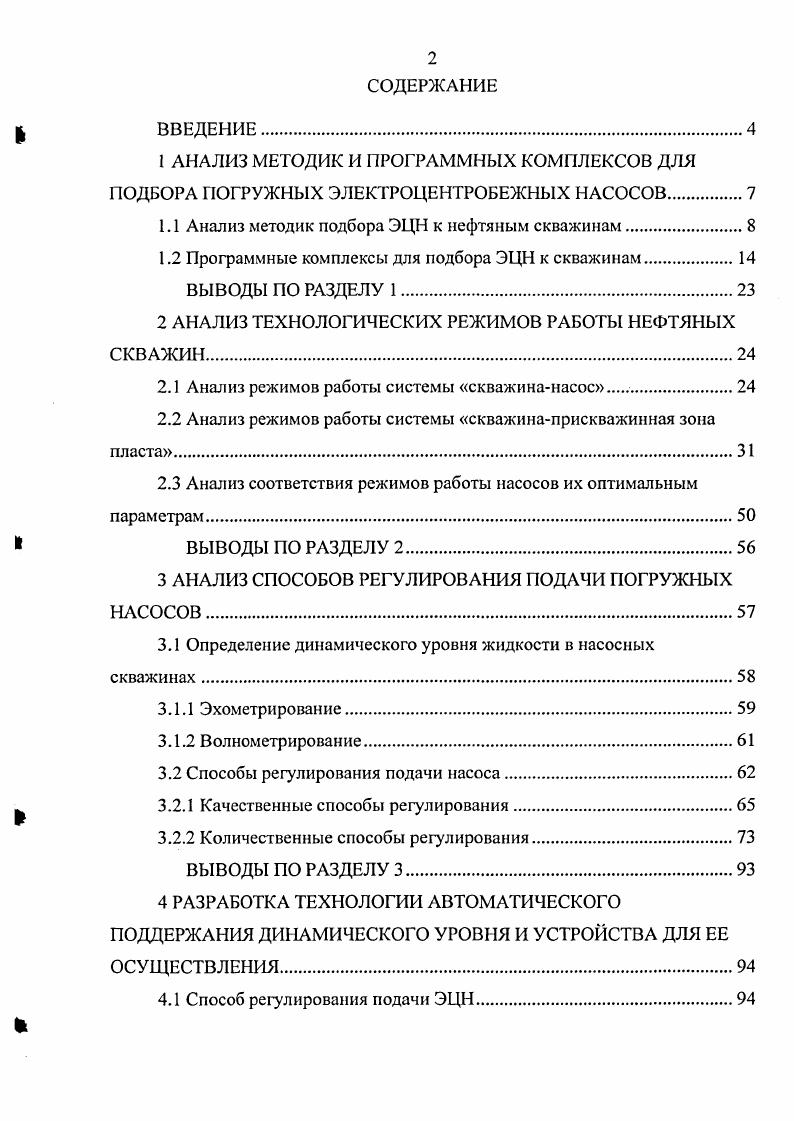

1 АНАЛИЗ МЕТОДИК И ПРОГРАММНЫХ КОМПЛЕКСОВ ДЛЯ ПОДБОРА ПОГРУЖНЫХ ЭЛЕКТРОЦЕНТРОБЕЖНЫХ НАСОСОВ.

1.1 Анализ методик подбора ЭЦН к нефтяным скважинам

1.2 Программные комплексы для подбора ЭЦН к скважинам.

ВЫВОДЫ ПО РАЗДЕЛУ 1

2 АНАЛИЗ ТЕХНОЛОГИЧЕСКИХ РЕЖИМОВ РАБОТЫ НЕФТЯНЫХ СКВАЖИН

2.1 Анализ режимов работы системы скважинанасос

2.2 Анализ режимов работы системы скважинаприскважинная зона пласта

2.3 Анализ соответствия режимов работы насосов их оптимальным параметрам.

ВЫВОДЫ ПО РАЗДЕЛУ 2

3 АНАЛИЗ СПОСОБОВ РЕГУЛИРОВАНИЯ ПОДАЧИ ПОГРУЖНЫХ НАСОСОВ

3.1 Определение динамического уровня жидкости в насосных скважинах

3.1.1 Эхометрирование.
3.1.2 Волнометрирование.
3.2 Способы регулирования подачи насоса.
3.2.1 Качественные способы регулирования
3.2.2 Количественные способы регулирования
ВЫВОДЫ ПО РАЗДЕЛУ 3
4 РАЗРАБОТКА ТЕХНОЛОГИИ АВТОМАТИЧЕСКОГО ПОДДЕРЖАНИЯ ДИНАМИЧЕСКОГО УРОВНЯ И УСТРОЙСТВА ДЛЯ ЕЕ ОСУЩЕСТВЛЕНИЯ
4.1 Способ регулирования подачи ЭЦН.

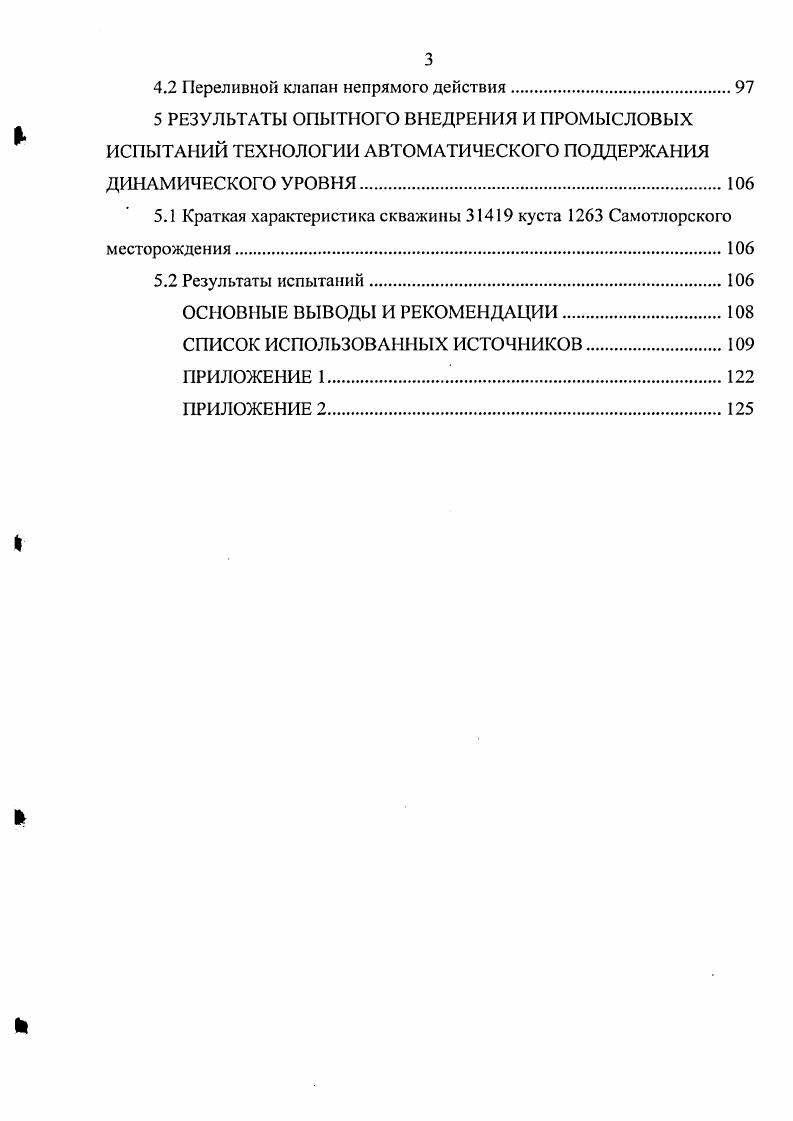

4.2 Переливной клапан непрямого действия
5 РЕЗУЛЬТАТЫ ОПЫТНОГО ВНЕДРЕНИЯ И ПРОМЫСЛОВЫХ ИСПЫТАНИЙ ТЕХНОЛОГИИ АВТОМАТИЧЕСКОГО ПОДДЕРЖАНИЯ ДИНАМИЧЕСКОГО УРОВНЯ
5.1 Краткая характеристика скважины 9 куста Самотлорского месторождения.
5.2 Результаты испытаний.
ОСНОВНЫЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Если расчетная температура оказывается выше, чем предельно допустимая или заказ высокотемпературных дорогих узлов ЭЦН невозможен, то расчет необходимо провести для других насосных установок с измененными характеристиками насоса и двигателя, например, с более высокими КГД, большим внешним диаметром двигателя и т. После подбора ЭЦН по величинам подачи, напора, температуры, габаритным размерам и обоснования применения газосепаратора проводится проверка возможности использования установки для освоения нефтяной скважины после бурения или подземного ремонта. При этом в качестве откачиваемой жидкости для расчета принимается тяжелая жидкость глушения или иная жидкость пена, используемая на данной скважине. Расчет ведется для измененных плотности и вязкости, с учетом теплоотвода от насоса и погружного электродвигателя к откачиваемой жидкости. Во многих случаях при указанном расчете определяется максимально возможное время безостановочной работы погружного агрегата при освоении скважины до достижения критической температуры на обмотках статора погружного двигателя. После окончания подбора ЭЦН установка при необходимости проверяется на возможность работы на пластовой жидкости, содержащей механические иримеси или коррозионноактивные элементы. При невозможности заказа для данной конкретной скважины специального исполнения износо или коррозионостойкого насоса определяются необходимые геологотехнические и инженерные мероприятия, позволяющие снизить влияние нежелательных факторов 1 7. В ряде методик для определения типоразмеров ЭЦН предлагается использовать номограммы . Номограмма рисунок 1. Туймазинского месторождения, содержит четыре квадранта. В первом квадранте дается зависимость депрессии, коэффициента продуктивности и дебита скважин.
