Разработка аппаратуры и методики применения электромагнитной дефектоскопии нефтяных и газовых скважин

• Автор: Миллер, Андрей Аскольдович
• Шифр специальности: 25.00.10
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Уфа
• Количество страниц: 205 с. : ил.

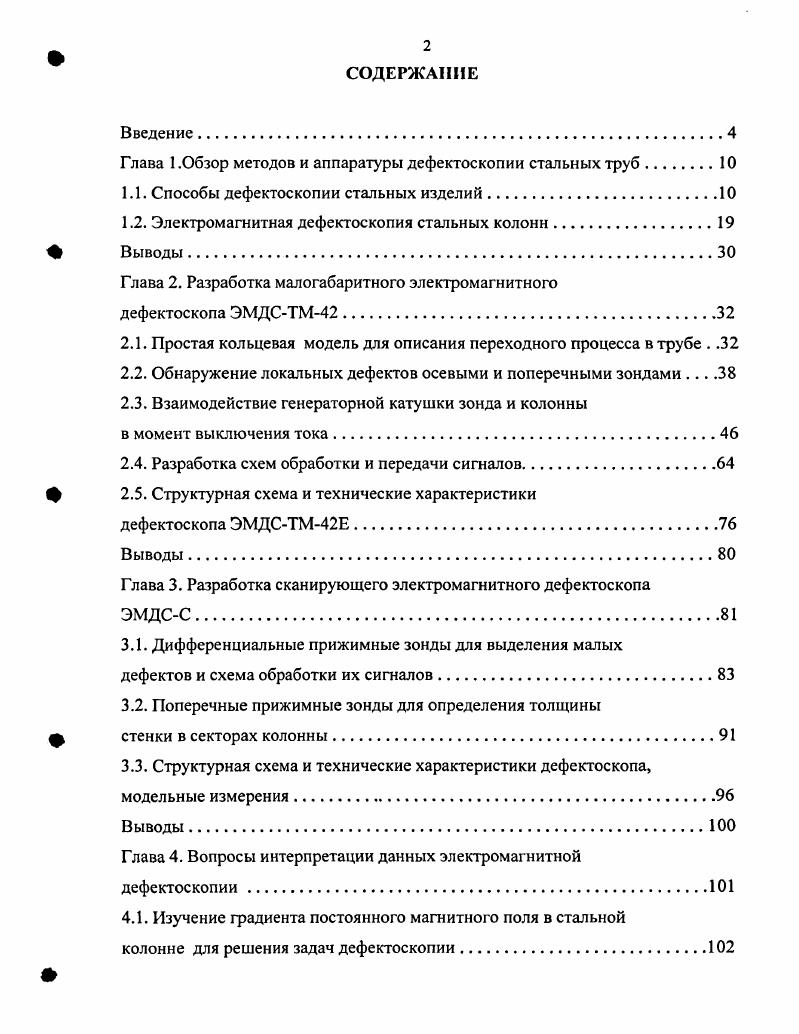

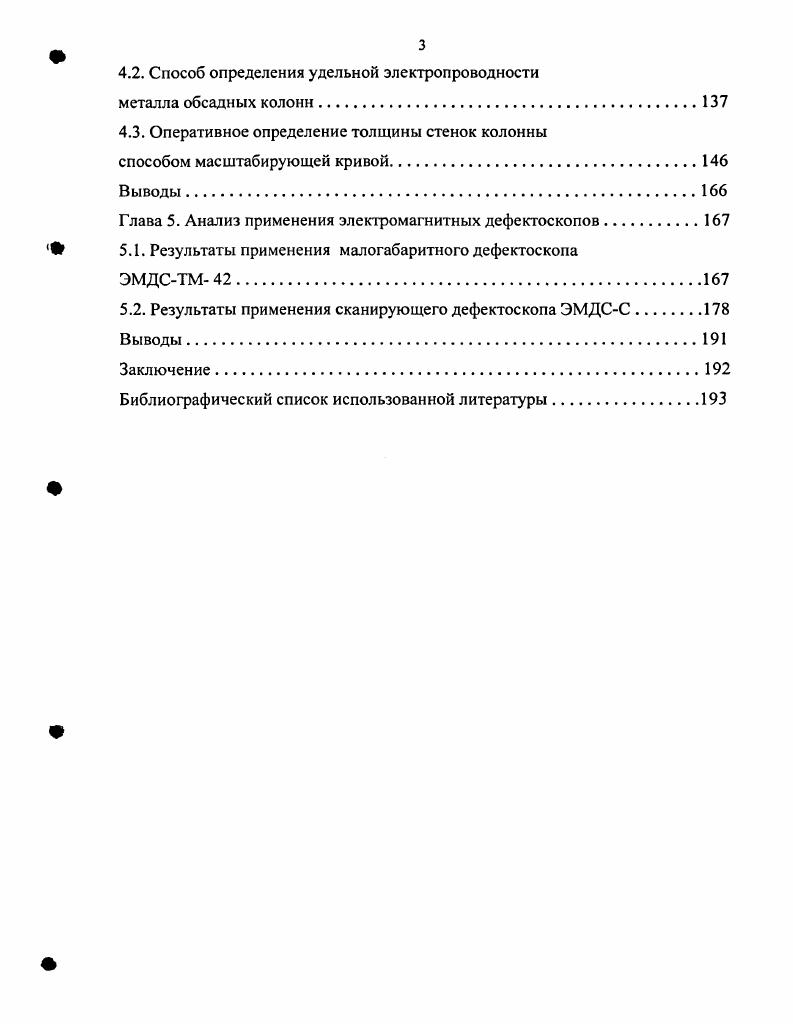

Глава 1. Обзор методов и аппаратуры дефектоскопии стальных труб. Глава 2. Простая кольцевая модель для описания переходного процесса в трубе . Разработка схем обработки и передачи сигналов. ЭМДСТМЕ. Выводы. Глава 3. Разработка сканирующего электромагнитного дефектоскопа ЭМДСС. Выводы. Глава 4. Глава 5. Выводы. Заключение. Библиографический список использованной литературы. Если существует либо сквозной дефект в стенке колонны, либо негерметичность в муфтовом соединении, и имеется разность давлений в пласте и в скважине, то существует движение скважинного флюида через этот дефект. Это движение может быть обнаружено или прямым измерением с помощью расходомера , или косвенным путм по изменению градиента температуры, возникающему изза разности температур жидкости снаружи колонны и внутри не 7, 8, 9, . В ряде случаев места негерметичности колонны успешно выявляются методом шумометрии . Для стимуляции движения флюида через дефект возможно проведение специальных мероприятий, например, закачки воды в скважину, увеличивающей перепад давления в скважине и вне е.


Фирма с семидесятых годов разрабатывает приборы электромагнитной дефектоскопии и толщинометрии , , . Прибор МЕТТ i i i многочастотный электромагнитный прибор для измерения толщины был создан в середине восьмидесятых годов, однако он является последней разработкой фирмы в этой области и применяется до сих пор. Принцип действия прибора МЕТТ заключается в следующем имеется центрированная генераторная катушка, размещнная на сердечнике. Эта катушка генерирует переменное магнитное поле. Вторая катушка, расположенная на некотором расстоянии, является примной. Главным параметром, связанным со средней толщиной металла в окружающей сердечник конструкции скважины, является фазовый сдвиг между излучнным и принятым сигналом. Как видно из представленных кривых, имеющих два максимума при прохождении зонда мимо муфты, расстояние между генераторной и примной катушками может достигать одного метра. Имеется несколько зондов разной длины, работающих на нескольких частотах. Кроме этого, имеется независимая система определения внутреннего диаметра электромагнитным способом с помощью высокочастотного зонда. Прибор предлагается применять для обнаружения коррозии, приводящей к уменьшению средней толщины металла, отверстий диаметром больше 2 дюймов мм и вертикальных щелей. Электромагнитный метод, кроме этого, является единственным, позволяющим обнаруживать потери металла во внешних трубах многоколонных конструкций. Главной проблемой измерения толщины стенки труб электромагнитным методом является неоднородность их электромагнитных свойств, т.
