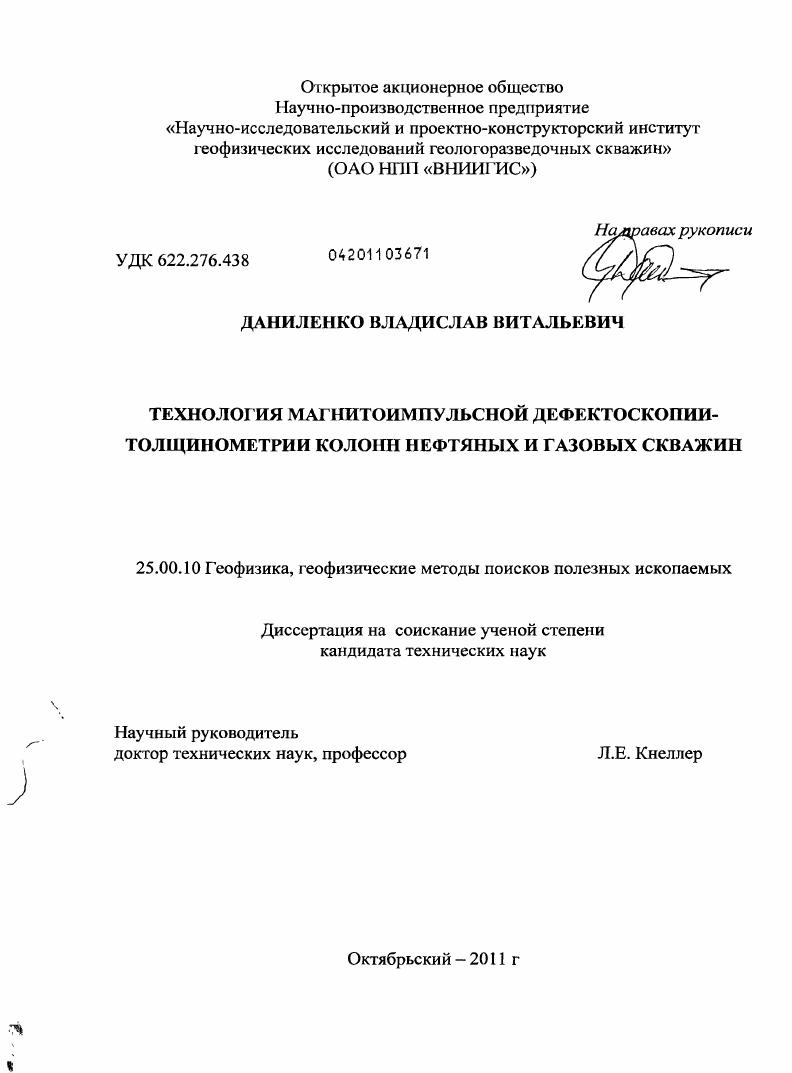

Технология магнитоимпульсной дефектоскопии-толщинометрии колонн нефтяных и газовых скважин

• Автор: Даниленко, Владислав Витальевич
• Шифр специальности: 25.00.10
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Октябрьский
• Количество страниц: 159 с. : ил.

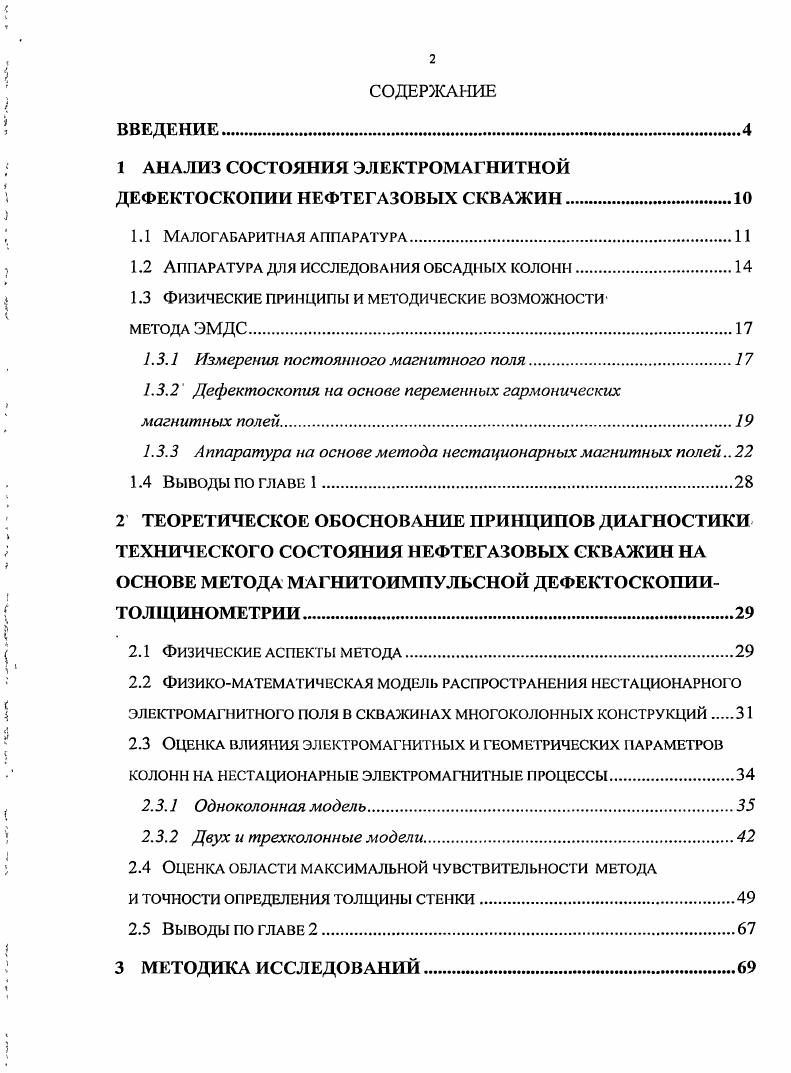

1 АНАЛИЗ СОСТОЯНИЯ ЭЛЕКТРОМАГНИТНОЙ ДЕФЕКТОСКОПИИ НЕФТЕГАЗОВЫХ СКВАЖИН.

1.1 Малогабаритная аппаратура

1.2 Аппаратура для исследования обсад1 1ых колонн

1.3 Физические принципы и методические возможности

метода ЭМДС

1.3.1 Измерения постоянного магнитного поля.

1.3.2 Дефектоскопия на основе переменных гармонических магнитных полей.

1.3.3 Аппаратура на основе метода нестационарных магнитных полей

1.4 Выводы по главе 1

2 ТЕОРЕТИЧЕСКОЕ ОБОСНОВАНИЕ ПРИНЦИПОВ ДИАГНОСТИКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ НЕФТЕГАЗОВЫХ СКВАЖИН НА ОСНОВЕ МЕТОДА МАГНИТОИМПУЛЬСНОЙ ДЕФЕКТОСКОПИИ

ГО Л ЩИНОМЕТРИИ 2 9

2.1 Физические аспекты метода
2.2 Физикоматематическая модель распространения нестационарного электромагнитного поля в скважинах многоколонных конструкций
2.3 Оценка влияния электромагнитных и геометрических параметров колонн на нестационарные электромагнитные процессы.
2.3.1 Одноколонная модель.
2.3.2 Двух и трехколонные модели
2.4 Оценка области максимальной чувствительности метода
и точности определения толщины стенки
2.5 ВЫВОДЫ ПО ГЛАВЕ 2

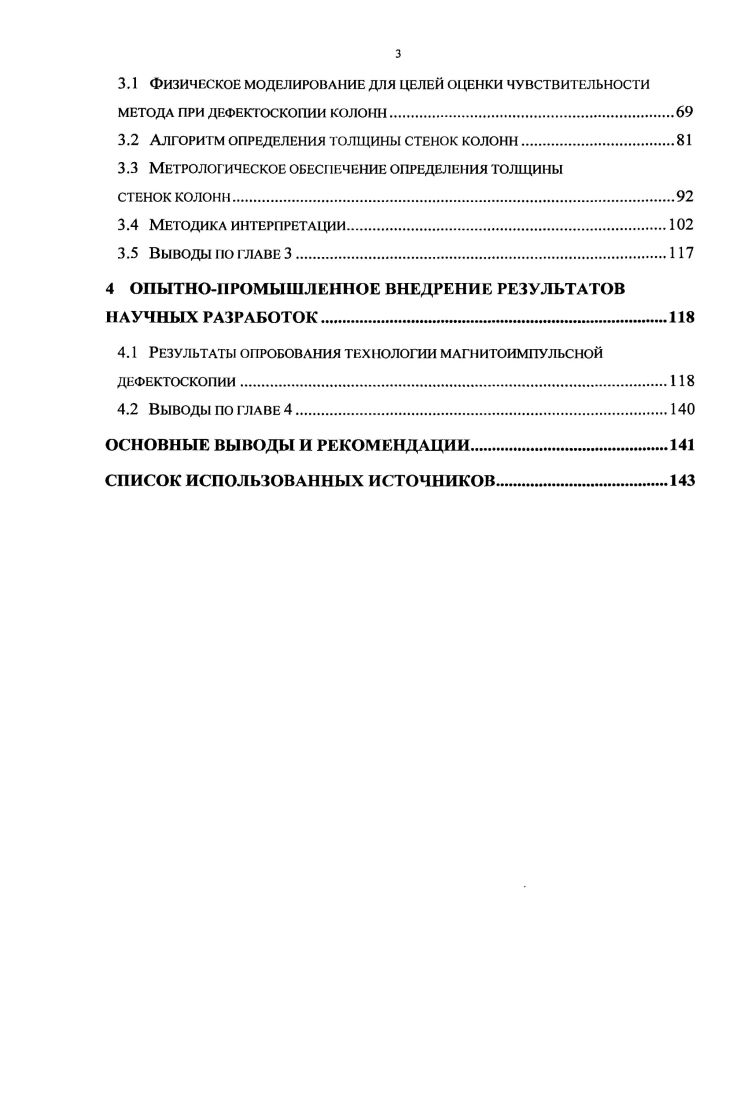

3 МЕТОДИКА ИССЛЕДОВАНИЙ
3.1 Физическое моделирование для целей оценки чувствительности метода ПРИ дефектоскопии колонн
3.2 Алгоритм определения толщины стенок колонн
3.3 Метрологическое обеспечение определения толщины
стенок колонн.
3.4 Методика интерпретации.
3.5 Выводы по главе 3
4 ОПЫТНОНРОМЫШЛЕННОЕ ВНЕДРЕНИЕ РЕЗУЛЬТАТОВ НАУЧНЫХ РАЗРАБОТОК
4.1 Результаты оробования технологии магнитоимпульсной дефектоскопии.
4.2 Выводы ПО ГЛАВЕ 4
ОСНОВНЫЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Прибор позволяет получить внутреннюю конфигурацию колонны, определить радиусвектор от каждого датчика до поверхности колонны и вычислить толщину стенки колонны. Рабочая температура прибора 0 С, давление МПа . В ОАО СевКавНИПИгаз разработаны приборы КСПТТ и ЭСП5, позволяющие определять внутренний профиль колонны, толщину стенки по ее периметру и дефектов различной формы. Датчики аппаратуры КСПТ прилегают вплотную к колонне и вращаются вокруг оси прибора, что обеспечивает сканирование стенки колонны. Аппаратура работает при температуре до 0 С давлении до 0 МПа. ЭСП5 обладает более надежной конструкцией зонда за счет исключения узлов вращения. Сканирующий электромагнитный дефектоскоп ЭМДСС для исследования обсадных колонн разработан в. ОАО НПП ВНИИГИС. Прибор включает интегральные зонды, расположенные на оси прибора, и сканирующие зонды, расположенные на прижимных башмаках. Работает прибор при температуре до 0 С и давлении МПа . ЗАО НПП ГА Луч разработало электромагнитный дефектоскоп для мониторинга состояния обсадных колонн методом электромагнитного импульсного зондирования , , , , , 1. Формирование импульсов зондирующего магнитного поля в испытуемой колонне создается током трех генераторных катушек. Создается дифференциальное, слабое и сильное поле. Диаметр прибора мм, длина 2. Прибор обеспечивает работоспособность при температуре от до 0 С и давлении до МПа. ЗАО Интроскоп, ООО ТНГГрупп, ОАО Татнефть разработали высокоразрешающий сканирующий магнитный интроскоп МИ для обследования обсадных колонн.
