Аппаратурное и метрологическое обеспечение зондирований вертикальными токами и становлением поля в ближней зоне

• Автор: Балашов, Борис Петрович
• Шифр специальности: 25.00.10
• Научная степень: Докторская
• Год защиты: 2005
• Место защиты: Новосибирск
• Количество страниц: 337 с. : ил.

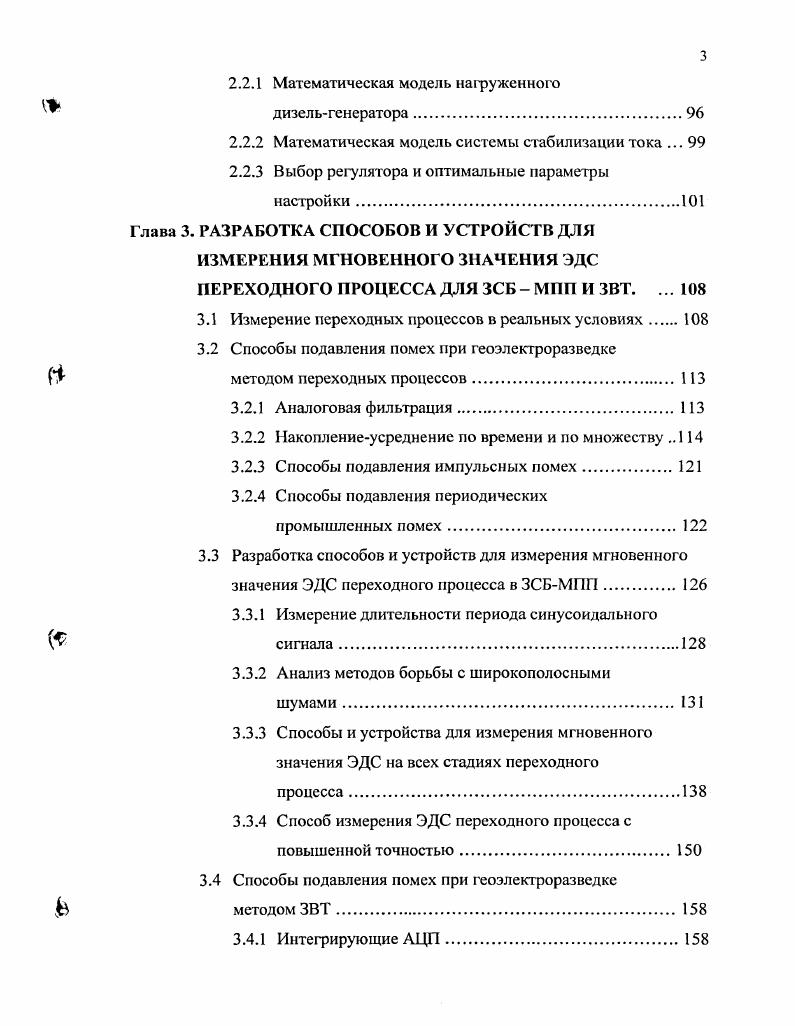

Глава 1. Токовая петля индуктивный источник. Заземленная линия смешанный источник. Физическое моделирование в ЗВТМ. Первый полевой эксперимент. Полевые работы. Глава 2. Идеальный круговой электрический диполь КЭД и реальная установка КЭД УКЭД . Математическая модель нагруженного дизельгенератора. Математическая модель системы стабилизации тока . Выбор регулятора и оптимальные параметры настройки. Глава 3. РАЗРАБОТКА СПОСОБОВ И УСТРОЙСТВ ДЛЯ ИЗМЕРЕНИЯ МГНОВЕННОГО ЗНАЧЕНИЯ ЭДС ПЕРЕХОДНОГО ПРОЦЕССА ДЛЯ ЗСБ МПП И ЗВТ. Способы подавления помех при геоэлектроразведке методом переходных процессов. Способы подавления импульсных помех. Разработка способов и устройств для измерения мгновенного значения ЭДС переходного процесса в ЗСБМПП. Измерение длительности периода синусоидального сигнала. ЗВТ. Интегрирующие АЦП. РС, а остальные функции формирование управляющих сигналов, аналогоцифровые и цифроаналоговые преобразования значений токов в лучах в программе микроконтроллера Р1СБ7. В завершении главы приведена техническая характеристика системы ЗаВеТ и техническая характеристика системы Цикл.


Форма сигнала в ЗСБМПП также, как в ЗВТ, изменяется в широких пределах и по длительности тока, и по амплитуде. Поэтому при определении МХ измерителя предполагается использовать встроенный в компьютер высокостабильный генератор функций калибратор на основе устройства аналогового вывода ЦАП. В нашем случае он называется источником контрольного сигнала ИКС. Сигнал ИКС поступает на вход измерителя и измеряется на заданных моментах времени. Полученные результаты сравниваются с параметрами сигнала ИКС и на основе этого делаются выводы о МХ измерителя. В соответствии с ГОСТ 8. ИКС подлежит метрологической аттестации в качестве образцового средства при проведении приемочных испытаний измерителя для ЗВТ вольтметра мгновенных значений переходного процесса. На ИКС разрабатывается техническое задание ТЗ и в соответствии с ГОСТ 8. МИ проводят его метрологическую экспертизу с целью оценки правильности и комплектности нормируемых МХ НМХ. Рабочий цифровой вольтметр электроразведочный измеритель в системе ЗСБМПП используется для измерения и регистрации мгновенных значений затухающего сигнала постоянного тока переходного процесса, моментов времени, в которые произведены соответствующие сигналы постоянного тока переходного процесса и моментов времени, в которые произведены соответствующие измерения. Для такого вольтметра должны нормироваться погрешности измерений мгновенных значений напряжения. Однако, в настоящее время отсутствуют прецизионные меры и вольтметры мгновенных значений переменного напряжения.
