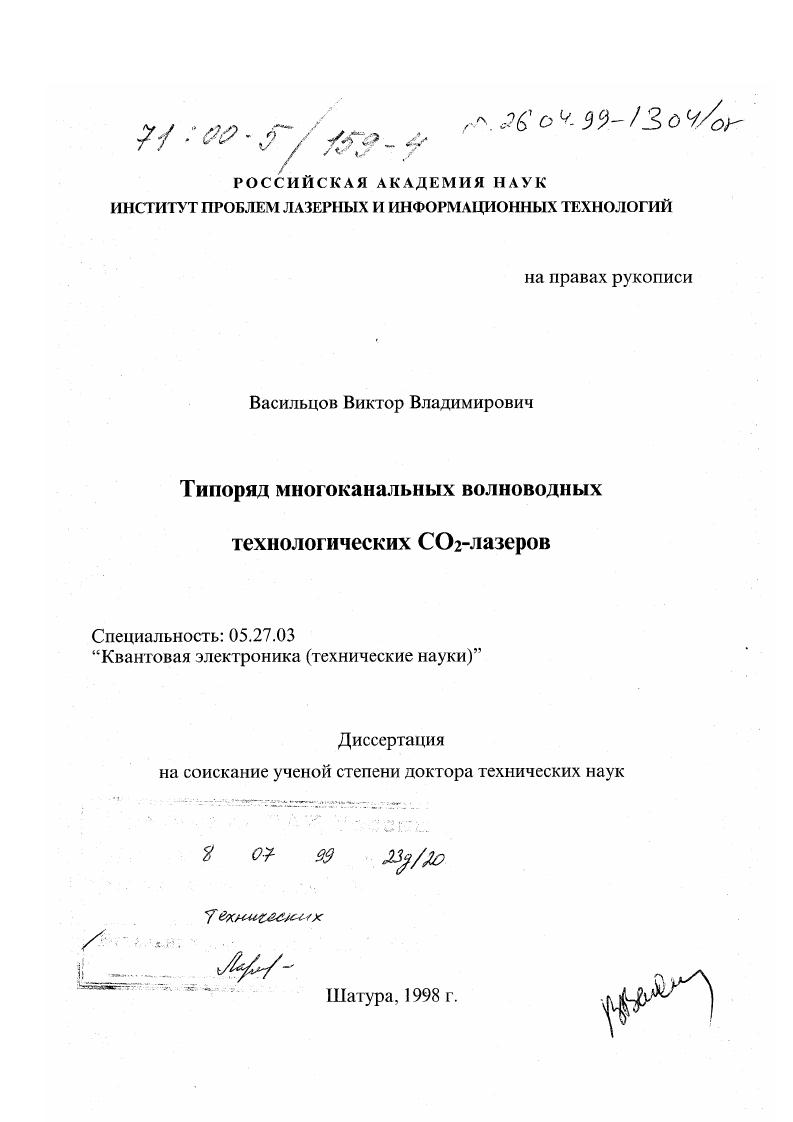

Типоряд многоканальных волноводных технологических CO2-лазеров

• Автор: Васильцов, Виктор Владимирович
• Шифр специальности: 05.27.03
• Научная степень: Докторская
• Год защиты: 1998
• Место защиты: Шатура
• Количество страниц: 277 с. : ил.

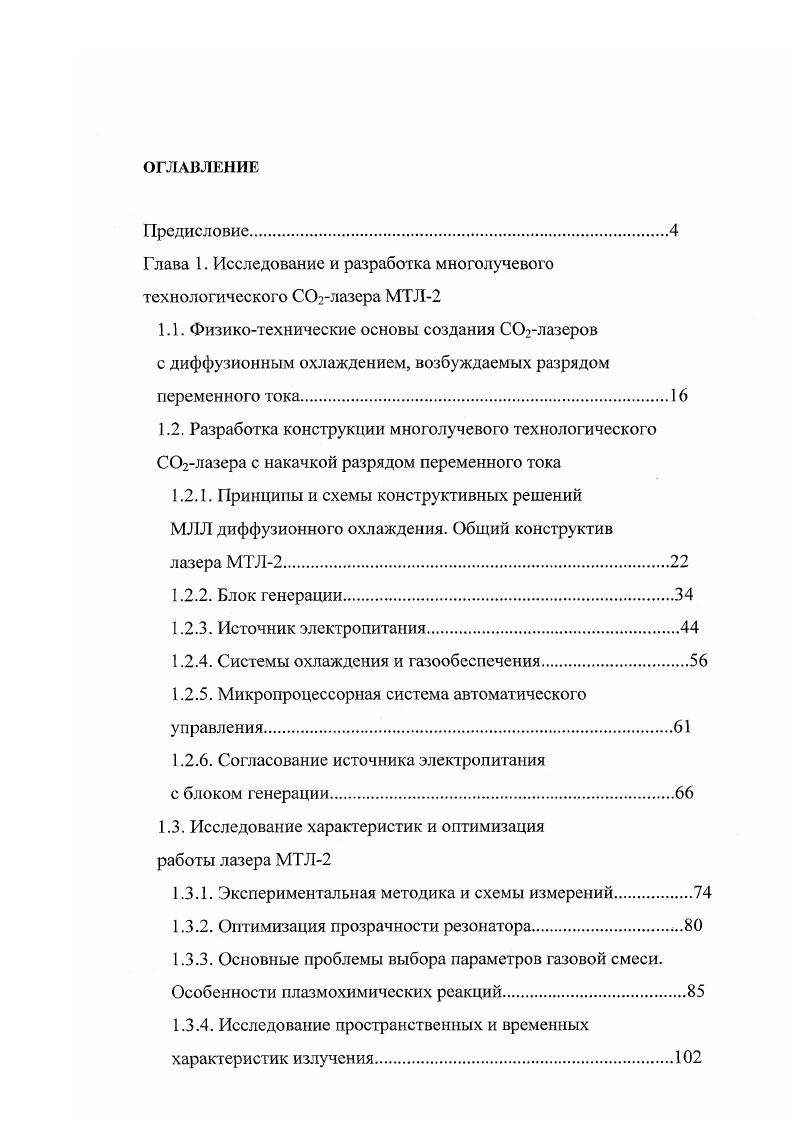

1.1. Физикотехнические основы создания Слазеров с диффузионным охлаждением, возбуждаемых разрядом переменного тока
1.2. Разработка конструкции многолучевого технологического Слазера с накачкой разрядом переменного тока
1.2.1. Принципы и схемы конструктивных решений МЛЛ диффузионного охлаждения. Общий конструктив лазера МТЛ2.

1.2.2. Блок генерации

1.2.3. Источник электропитания.

.2.4. Системы охлаждения и газообсспечения.

1.2.5. Микропроцессорная система автоматического управления.

1.2.6. Согласование источника электропитания

с блоком генерации.

1.3. Исследование характеристик и оптимизация работы лазера МТЛ

1.3.1. Экспериментальная методика и схемы измерений

1.3.2. Оптимизация прозрачности резонатора.
1.3.3. Основные проблемы выбора параметров газовой смеси. Особенности плазмохимических реакций.
1.3.4. Исследование пространственных и временных характеристик излучения.

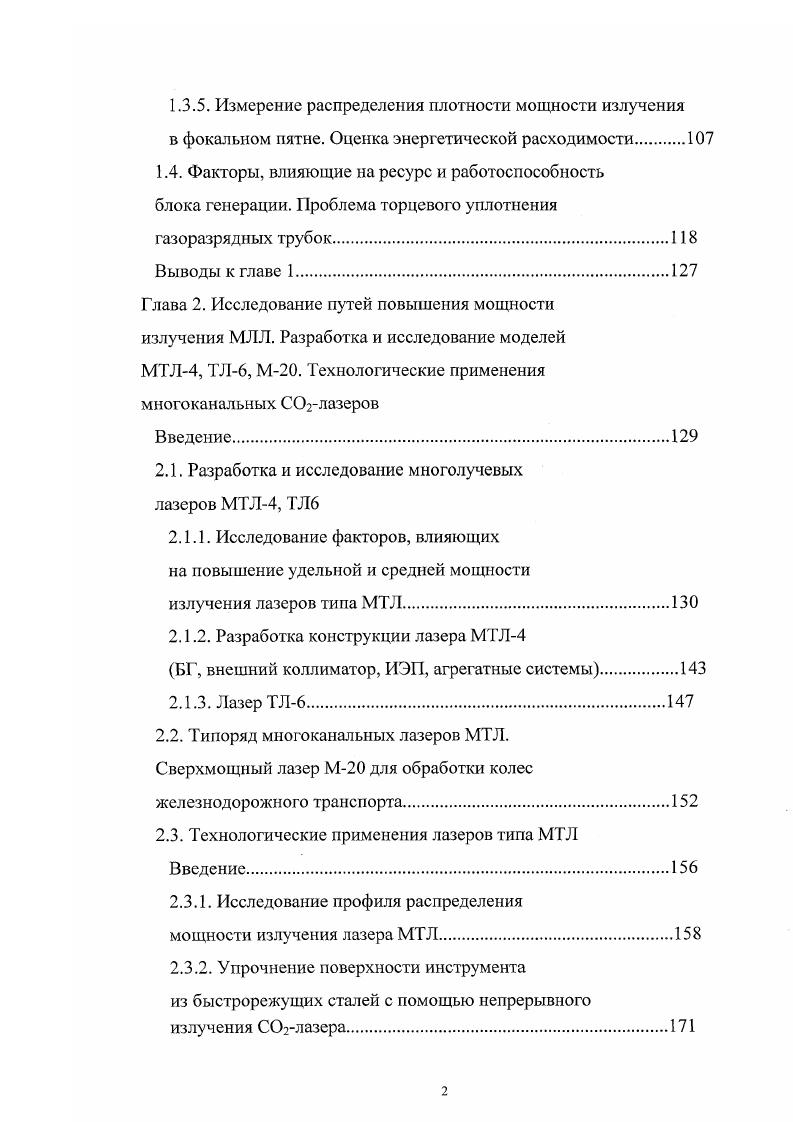

1.3.5. Измерение распределения плотности мощности излучения
в фокальном пятне. Оценка энергетической расходимости
1.4. Факторы, влияющие на ресурс и работоспособность блока генерации. Проблема торцевого уплотнения
газоразрядных трубок.
Выводы к главе 1.
Глава 2. Исследование путей повышения мощности излучения МЯЛ. Разработка и исследование моделей МТЛ4, ТЛ6, М. Технологические применения многоканальных Слазеров Введение.
2.1. Разработка и исследование многолучевых лазеров МТЛ4, ТЛ
2.1.1. Исследование факторов, влияющих
на повышение удельной и средней мощности
излучения лазеров типа МТЛ
2.1.2. Разработка конструкции лазера МТЛ
БГ, внешний коллиматор, ИЭП, агрегатные системы.
2.1.3. Лазер ТЛ6.
2.2. Типоряд многоканальных лазеров МТЛ.
Сверхмощный лазер М для обработки колес железнодорожного транспорта
2.3. Технологические применения лазеров типа МТЛ
Введение


Требуемая параллельность и спрямление разрядных трубок допустимый радиус изгиба м, угол между трубками а рад в первой конструкции БГ достигались путем использования
толстых многослойных намоток из медной фольги, выполненных с высокой точностью 0. О ложементе. Такая конструкция наряду с привлекательной внешней простотой имела ряд недостатков. Главными из них являлись отсутствие единой жесткой связи между трубками и корпусом резонатора, что вызывало постоянный термодеформационный уход юстировки резонатора, и трудности создания надежного узла герметизации пакета трубок изза необходимости согласования термического расширения сразу трех элементов разрядных трубок, ложемента, корпуса резонатора. Кроме того, необходимость изготовления с высокой точностью дистанционирующих намоток сильно усложняла технологию изготовления и сборки БГ. Поэтому была разработана другая конструкция газоразрядного блока, в которой разрядные трубки устанавливаются в отверстиях трубных досок О сепараторов, часть из которых жестко крепится к несущему трубчатому каркасу и определяет положение оси пакета трубок, а часть служит только для поддержания взаимной ориентации трубок в пакете. Требуемая параллельность и соосность трубок в пакете достигается при допусках на точность изготовления труб каркаса, сепараторов и узлов их крепления, обеспечиваемых обычными металлорежущими станками. На рис. МТЛ . Разрядные трубки 1 из кварцевого стекла длиной Ь 1,,8 м с внешним диаметром 9 мм и внутренним диаметром с7 мм устанавливаю гея строго параллельно в конструктиве блока генерации. На внешней стороне разрядных трубок установлены металлические электроды как правило, медная фольга в количестве от 5 до в зависимости от типа излучателя.
