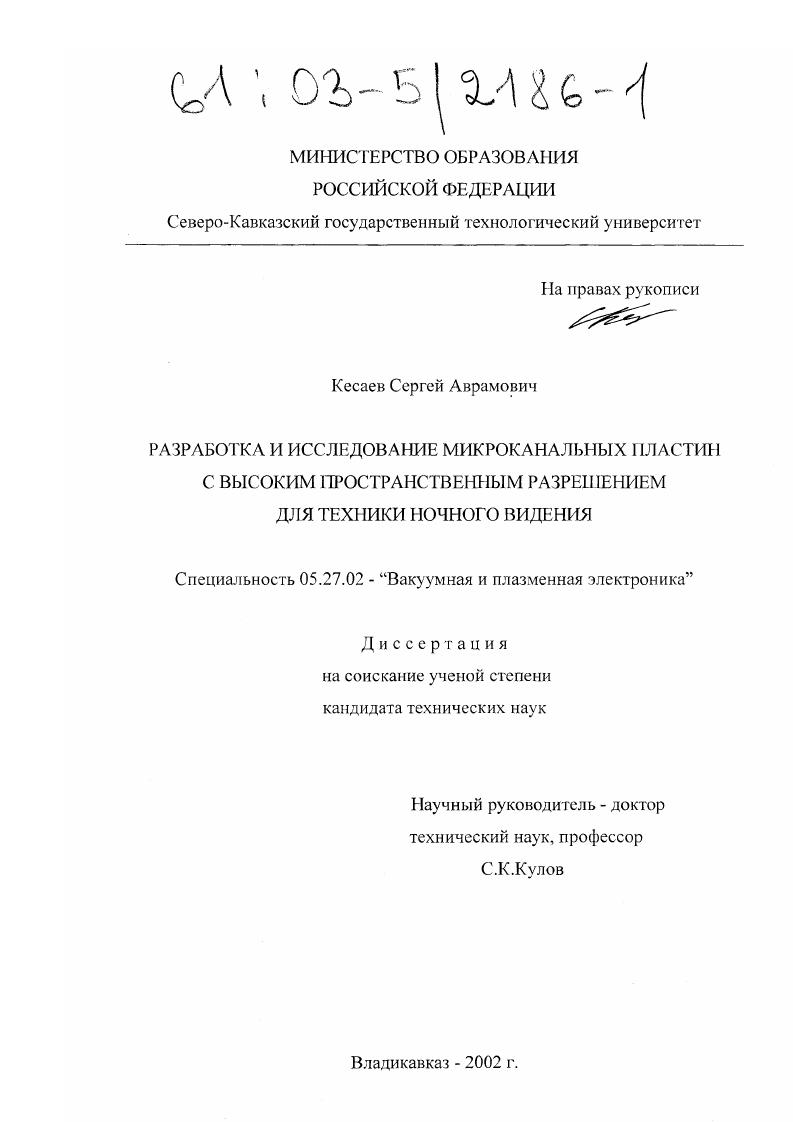

Разработка и исследование микроканальных пластин с высоким пространственным разрешением для техники ночного видения

• Автор: Кесаев, Сергей Аврамович
• Шифр специальности: 05.27.02
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Владикавказ
• Количество страниц: 153 с. : ил

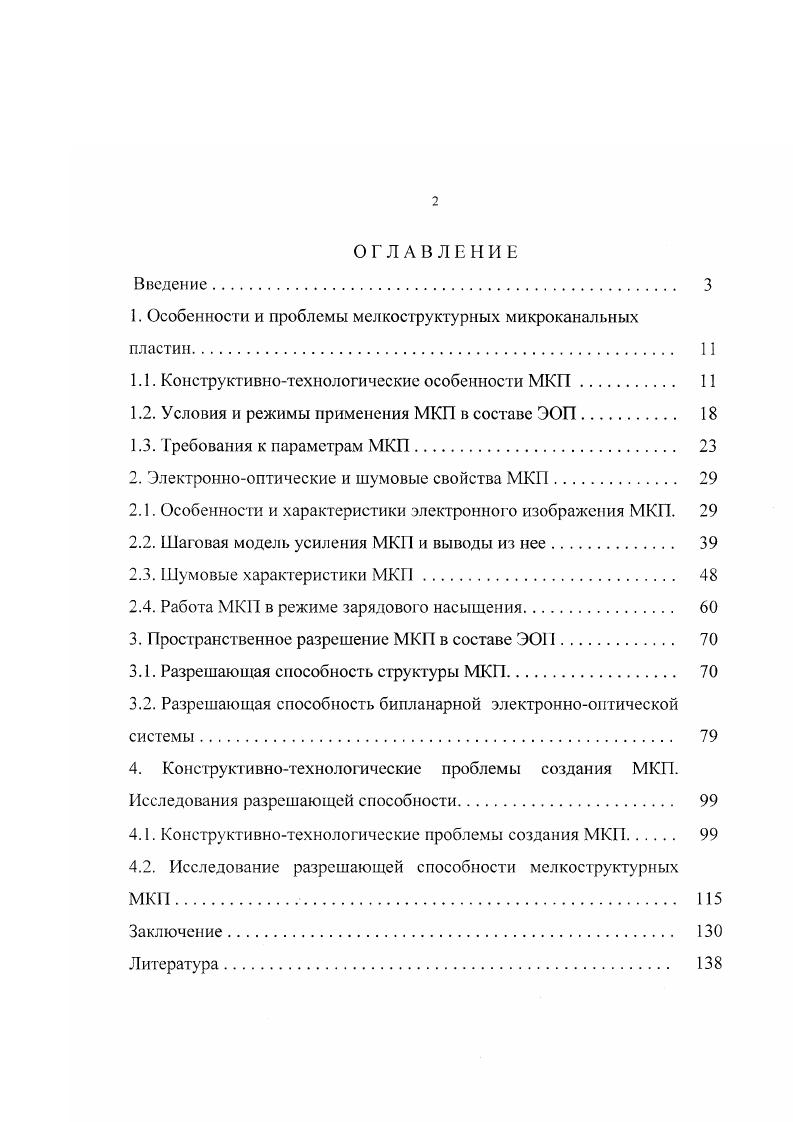

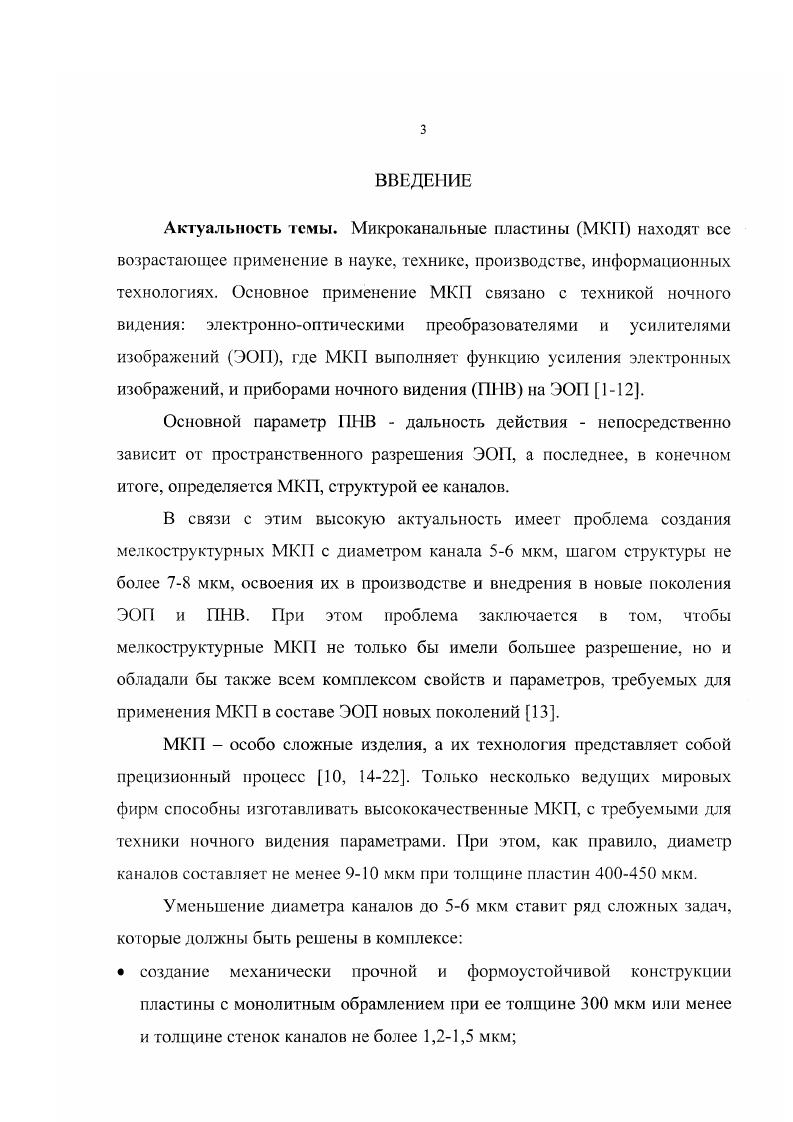

ОГЛАВЛЕНИЕ Введение

1. Особенности и проблемы мелкоструктурных микроканальных пластин

1.1. Конструктивнотехнологические особенности МКП

1.2. Условия и режимы применения МКП в составе ЭОП.

1.3. Требования к параметрам МКП.

2. Электроннооптические и шумовые свойства МКП.

2.1. Особенности и характеристики электронного изображения МКП.

2.2. Шаговая модель усиления МКП и выводы из нее.

2.3. Шумовые характеристики МКГ.

2.4. Работа МКП в режиме зарядового насыщения.

3. Пространственное разрешение МКП в составе ЭОП

3.1. Разрешающая способность структуры МКП
3.2. Разрешающая способность бинланарной электроннооптической системы
4. Конструктивнотехнологические проблемы создания МКП. Исследования разрешающей способности.
4.1. Конструктивнотехнологические проблемы создания МКП
4.2. Исследование разрешающей способности мелкоструктурных
Заключение.
Литература


Теоретически и экспериментально показана возможность и перспективность работы МКП в составе ЭОП в режиме зарядового насыщения. Реализуемое в системе МКП-экран разрешение существенно зависит от глубины и конфигурации слоя контактного электрода на входе и выходе каналов МКП. Величина напряженности однородного поля в промежутке МКП-экран должна оптимально соответствовать конструкции МКП, режиму и условиям ее работы. И). Реализуемое разрешение при контроле его с помощью входной просвечивающей штриховой миры зависит от фазировки системы штрихов миры и муаровых эффектов, возникающих при наложении периодических структур (мира и система канатов МКП). Это приводит к анизотропии разрешения, в частности, его существенному увеличению в отдельных направлениях. Практическая ценность работы. Реализация работы. Результаты работы внедрены в производство отечественных мелкоструктурных МКП типа МКПО -8, МКПО -6 и МКПО -5, которые впервые освоены в России во Влади кавказским технологическим центром "Баспик", успешно применяются в современных ЭОП новых поколений, освоенных ФНПЦ ОАО "НПО Геофизика-НВ" (г. Москва) и ОАО "Катод" (г. Новосибирск) и, в целом, соответствуют современному мировому техническому уровню. Апробация работы. Основные положения и результаты работы были представлены и обсуждены на: научно-технических конференциях СКГТУ (-г. МКП (Владикавказ, г. Вакуумная электроника на Северном Кавказе (Нальчик, г. Пути развития телевизионных фотоэлектронных приборов и устройств на их основе» (Санкт-Петербург, г. Публикации. По теме диссертации имеется 7 публикаций, в том числе 1 патент па изобретение. Структура и объем диссертации* Работа состоит из введения, четырех глав, заключения, списка литературы. Общий объем диссертации 3 страницы, в том числе рисунков, 7 таблиц, список литератур],! Настоящая работа выполнена в Северо-Кавказском государственном технологическом университете (СКТТУ). Экспериментальные исследования и промышленное внедрение проводились в Владикавказском технологическом центре “Баспик” при СЮ ТУ. Автор приносит свою искреннюю благодарность коллегам -работникам ВТЦ “Баспик”, чьи ценные советы, участие и помощь в проведении экспериментов и обсуждении результатов во многом способствовали выполнению настоящей работы. Особенную благодарность автор выражает своему научному руководителю доктору технических наук профессору С. К.Кулову за постоянное внимание и интерес к работе. Конструкция типовой МКП для применения в составе ЭОП представляет собой стеклянный диск, состоящий из микроканальной вставки (МКВ) и монолитного обрамления (МО), как это показано на рис. МКВ представляет собой структуру из 0- микроканальных сот (МКС) и имеет форму неправильною симметричного двенадцатиугольника. В свою очередь, каждая МКС' состоит из - упорядоченно расположенных круглых каналов, образующих гексагональную структуру. Микроструктура МКП показана на рис. Основными параметрами микроструктуры являются: диаметр канала с/, толщина стенки между каналами 6 и таг структуры каналов /? Основные конструктивные параметры современных отечественных МКП, выпускаемых ВТЦ«БАСПИК» приведены в табл. В настоящее время используется базовый технологический метод изготовления МКП - метод двойной перетяжки с последующим удалением стеклянной опорной жилы (метод удаляемой стеклянной жилы) [, |. Схема типового технологического процесса изготовления МКП показана на рис. З. Комплекты трубка-штабик перетягиваются в одножильные световоды (ОЖС), диаметром 0,5-0. ОЖС, имеющий форму шестигранника и размер - мм по двойной апофеме. Три внешних ряда по каждой грани пучка собираются из защитных стержней (ЗС), изготовленных из стекла жилы. Пучок ОЖС перетягивается в многожильные световоды (МЖС) размером 0,6-0,8 мм, которые после резки и контроля по размерам проходят операцию химического стравливания защитной оболочки. Рис. Рис. Микроструктура микроканальной пластины: И - шаг структуры каналов; А-диаметр канала; 5- толщина стенки между каналами. Число каналов на 1 см" МКВ /7. Средний диаметр каналов с! АД, п.
