Исследование характеристик мощных широкополосных плазменных ламп бегущей волны

• Автор: Боровиков, Павел Валентинович
• Шифр специальности: 05.27.02
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 158 с. : ил.

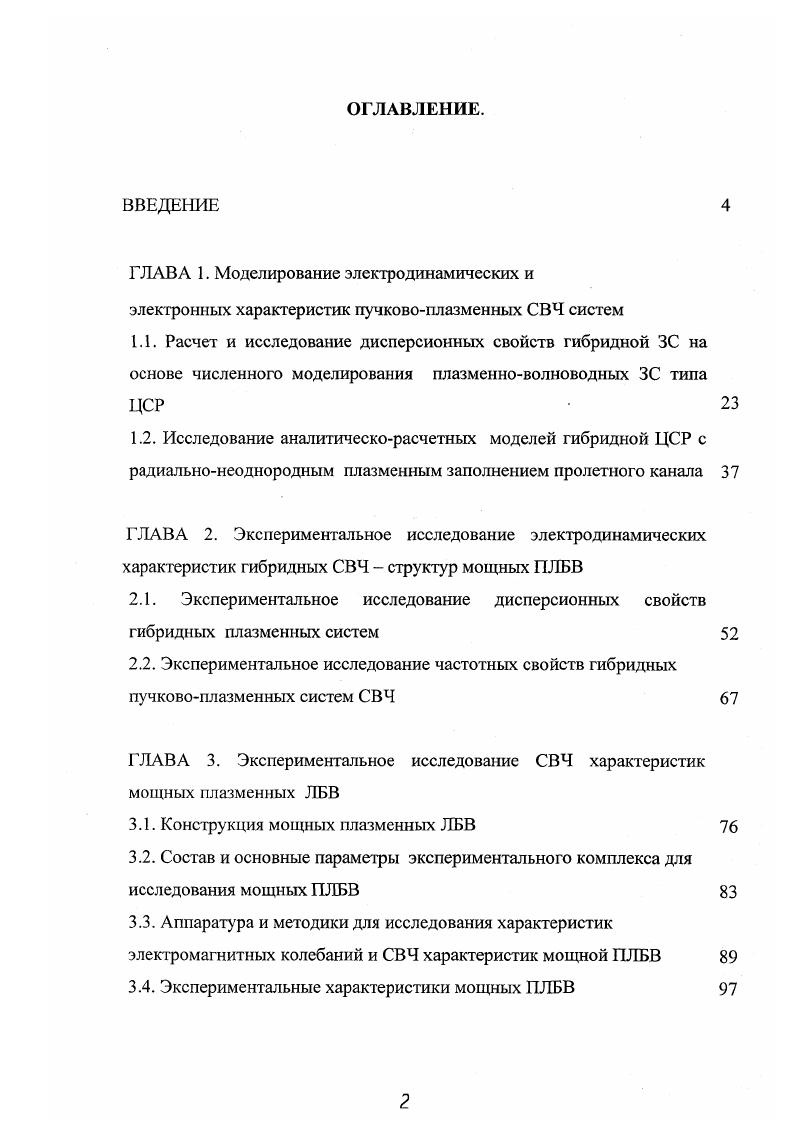

ГЛАВА 1. ГЛАВА 2. ГЛАВА 3. Экспериментальные характеристики мощных ПЛБВ

ГЛАВА 4. Проведенный анализ уровня побочных колебаний в ПЛБВ позволяет определить значения уровня собственных шумов прибора при частотноимпульсном и непрерывном режиме работы источников питания. Разработанные приборыобладают характеристиками, удовлетворяющими требованиям работы в системах связи и коммуникаций уровень спектральной плотности шума не более 1. Развит метод анализа многочастотного режима работы ПЛБВ, позволяющий достоверно моделировать и исследовать интермодуляционные и кроссмодуляционные характеристики разрабатываемых приборов с учетом параметров речьной амплитудной характеристики плазменной ЛБВ. Результаты исследования многочастотного режима работы ПЛБВ, в частности, возбуждения комбинационных составляющих при двухчастотной работе, позволяют определить режимы работы ПЛБВ, обеспечивающие уровень комбинационных составляющих при одновременном усилении двух гармонических сигналов не более минус дБ относительно уровня основных усиливаемых сигналов.


Расчетноаналитическая модель гибридной ЗС с плазменным заполнением пролетного канала, в том числе с трубчатой плазмой и диэлектрическим зазором в пролетном канале, позволяющая достоверно анализировать влияние параметров плазмы, магнитного поля и геометрии гибридной ЗС на дисперсионные и импедансные характеристики исследуемой ЗС. Разработанный резонаторний метод для измерения дисперсионных характеристик гибридной замедляющей системы на основе ЦСР, позволяющий проводить настройку и повысить параметры разрабатываемых приборов. Значительное увеличение часто тного диапазона усиления ПЛБВ вне полосы пропускания вакуумного режима, что достигается при определенной концентрации плазмы в пролетном канале ЦСР Зхисм3. Достигнутый интегральный уровень шумов, не более 1мкВтМГц в исследованной полосе частот, превышающей в три раза рабочую полосу частот, полученный на основе проведенного анализа уровня побочных колебаний в ПЛБВ. Развитый численный метод, примененный для анализа многочастотного режима работы ПЛБВ, основанный на приближенном представлении сложного сигнала в виде квазигармонического с медленно изменяющейся амплитудой, позволяющий достоверно моделировать и исследовать интермодуляционные и кроссмодуляционные характеристики разрабатываемых ПЛБВ на основе экспериментальной амплитудной характеристики. Измеренный уровень комбинационных составляющих не более дБ, который может быть обеспечен при одновременном усилении двух гармонических СВЧ сигналов в плазменной ЛБВ. Структурно работа состоит из введения, четырех глав, заключения и приложения.
