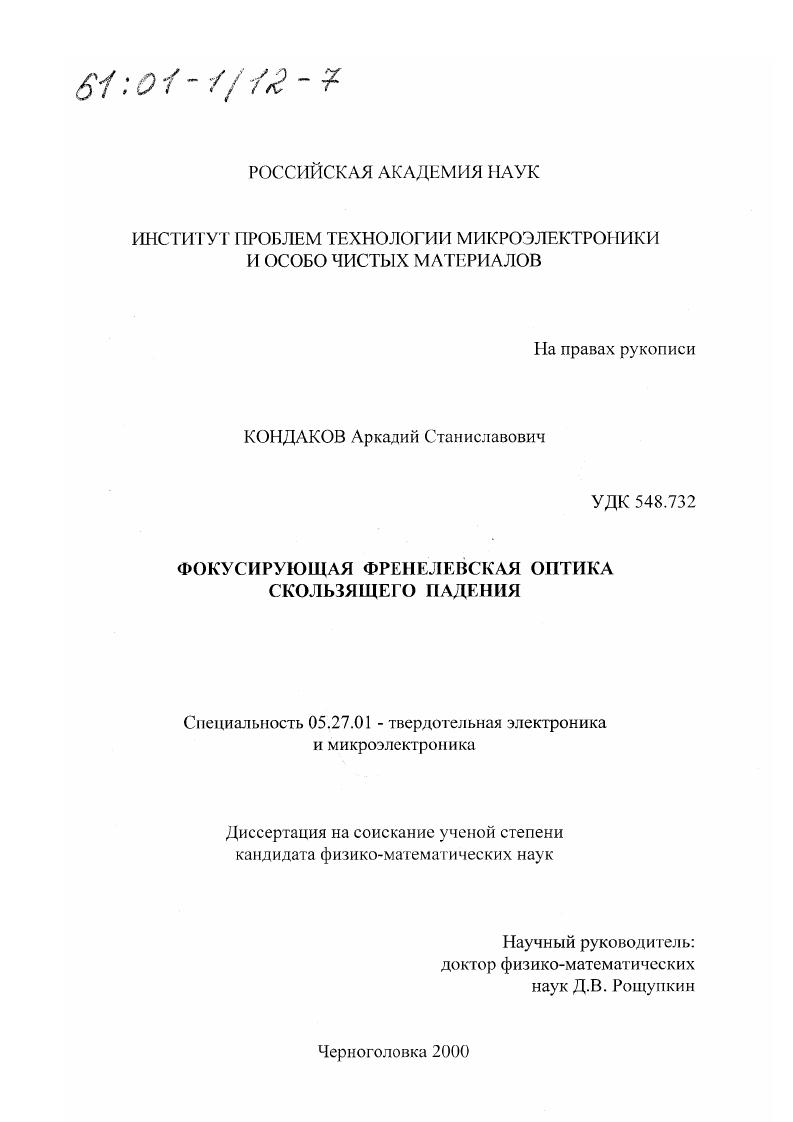

Фокусирующая Френелевская оптика скользящего падения

• Автор: Кондаков, Аркадий Станиславович
• Шифр специальности: 05.27.01
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Черноголовка
• Количество страниц: 145 с. : ил.

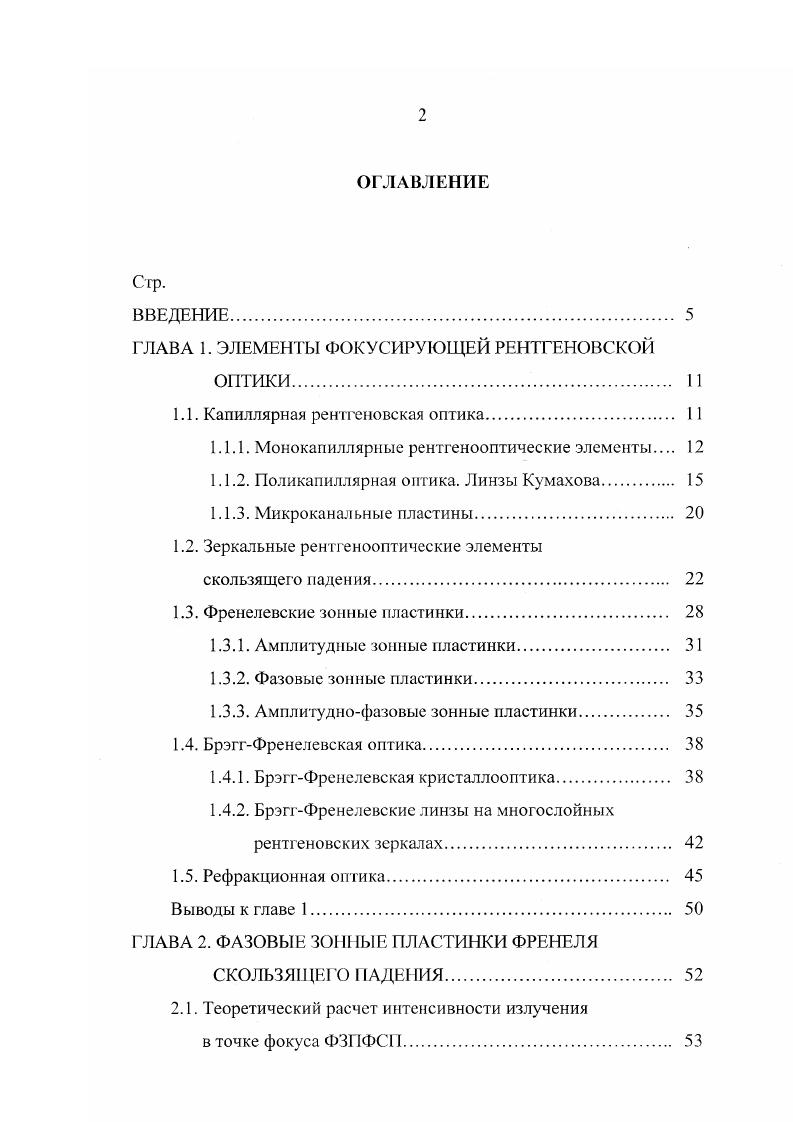

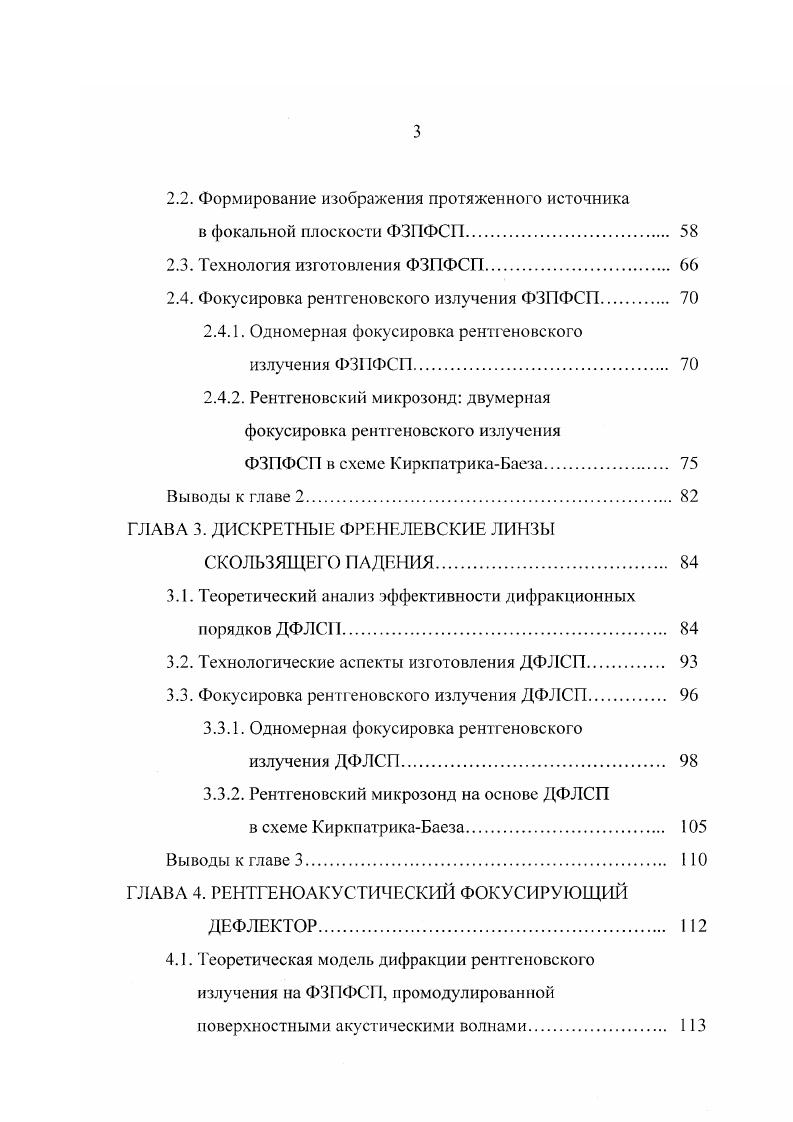

ГЛАВА 1. Капиллярная рентгеновская оптика. Поликапиллярная оптика. Линзы Кумахова. Фазовые зонные пластинки. БрэггФренелевская кристаллооптика. БрэггФренелевские линзы на многослойных рентгеновских зеркалах. Рефракционная оптика. ГЛАВА 2. СКОЛЬЗЯЩЕГО АДЕ1ИЯ. ФЗПФСП
2. ФЗПФСП. Технология изготовления ФЗПФСП. Фокусировка рентгеновского излучения Ф1ФСП. Выводы к главе 2. ГЛАВА 3. СКОЛЬЗЯЩЕГО ПАДЕНИЯ. Одномерная фокусировка рентгеновского излучения ДФЛСП. КиркпатрикаБаеза. Выводы к главе 3. ГЛАВА 4. ДЕФЛЕКТОР. Рис. Различные типы капилляров. Были созданы и исследованы монокапилляры с эллипсоидальной 4, а так же параболической 0 формой профиля рис. Такие монокапилляры с оптимизированным профилем длиной 3 см позволили осуществить концентрацию падающего излучения в пятно с размером менее мкм с увеличением плотности интенсивности излучения до раз при коэффициенте передачи порядка 2 3 . Эксперименты проводились как с использованием синхротронного излучения , так и на лабораторных источниках рентгеновского излучения 4.


Различные типы капилляров. Были созданы и исследованы монокапилляры с эллипсоидальной 4, а так же параболической 0 формой профиля рис. Такие монокапилляры с оптимизированным профилем длиной 3 см позволили осуществить концентрацию падающего излучения в пятно с размером менее мкм с увеличением плотности интенсивности излучения до раз при коэффициенте передачи порядка 2 3 . Эксперименты проводились как с использованием синхротронного излучения , так и на лабораторных источниках рентгеновского излучения 4. Таким образом, монокапиллярная оптика позволяет как изменять направление распространения, так и концентрировать рентгеновское излучение в пучок субмикронного размера с существенным увеличением плотности интенсивности излучения для проведения различных типов локальных исследований. Однако монокапиллярные оптические элементы не лишены серьезных недостатков. Происходит большая потеря энергии проходящего излучения изза малого угла захвата падающего излучения, многократного отражения, а так же из за нарастающего увеличения угла отражения при изменяющемся по различным законам профилем капилляра, что определяет малый коэффициент передачи порядка . При использовании монокапиллярных элементов на источниках синхротронного излучения, изза малой толщины стенок и большой длины моноканилляра сразу встает вопрос о термической устойчивости элемента при неизбежно возникающем нагреве, который может привести к нарушению профиля и деградации монокапилляра. Кроме того, сконцентрированный пучок не является когерентным.
