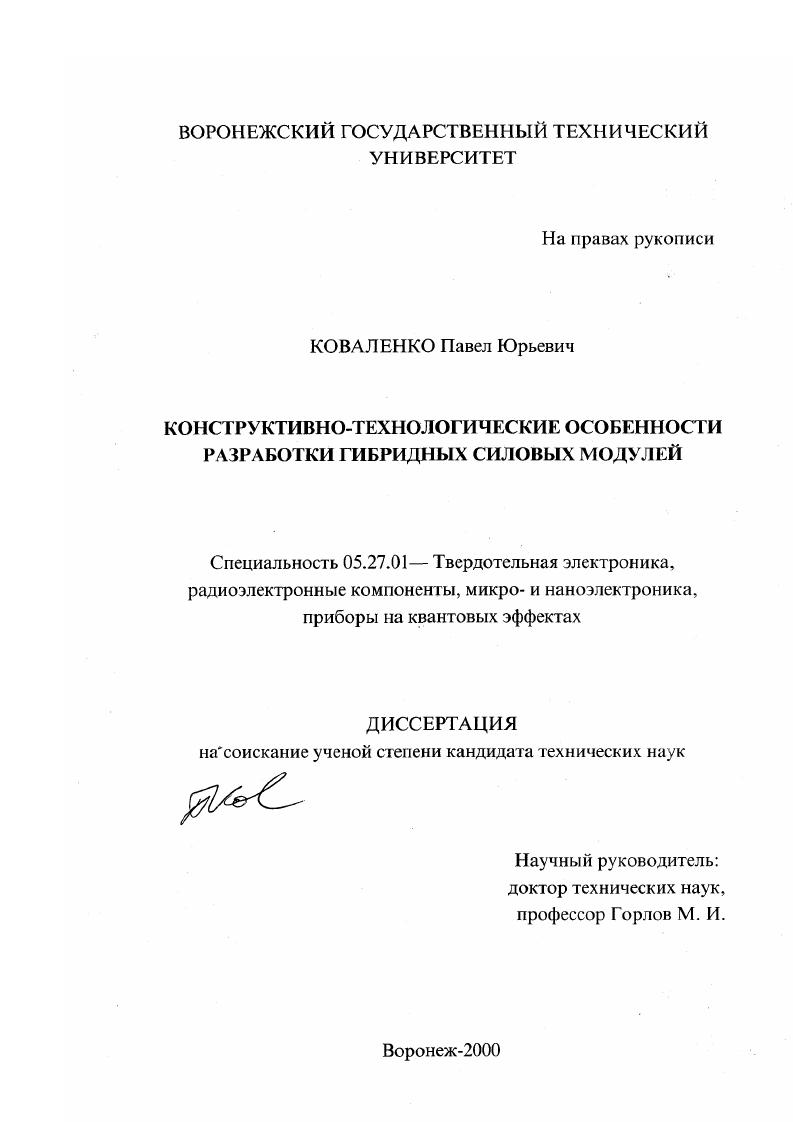

Конструктивно-технологические особенности разработки гибридных силовых модулей

• Автор: Коваленко, Павел Юрьевич
• Шифр специальности: 05.27.01
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Воронеж
• Количество страниц: 147 с.

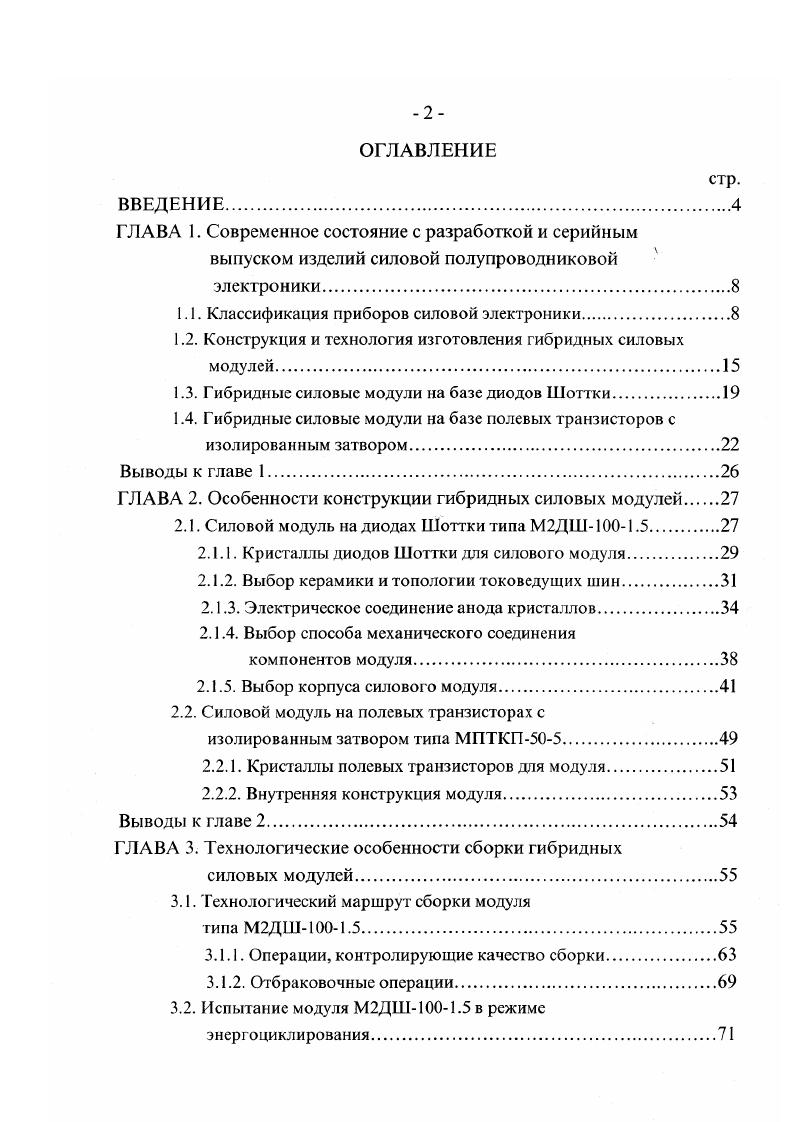

1.1. Классификация приборов силовой электроники

1.2. Конструкция и технология изготовления гибридных силовых модулей.

1.3. Гибридные силовые модули на базе диодов Шоттки.

1.4. Г ибридные силовые модули на базе полевых транзисторов с изолированным затвором.

Выводы к главе 1

ГЛАВА 2. Особенности конструкции гибридных силовых модулей

2.1. Силовой модуль на диодах Шоттки типа М2ДШ.5.

2.1.1. Кристаллы диодов Шоттки для силового модуля

2.1.2. Выбор керамики и топологии токоведущих шин.

2.1.3. Электрическое соединение анода кристаллов

2.1.4. Выбор способа механического соединения

компонентов модуля.
2.1.5. Выбор корпуса силового модуля.
2.2. Силовой модуль на полевых транзисторах с
изолированным затвором типа МПТКП5.
2.2.1. Кристаллы полевых транзисторов для модуля
2.2.2. Внутренняя конструкция модуля
Выводы к главе 2.
ГЛАВА 3. Технологические особенности сборки гибридных
силовых модулей
3.1. Технологический маршрут сборки модуля
типа М2ДШ.5.
3.1.1. Операции, контролирующие качество сборки
3.1.2. Отбраковочные операции
3.2. Испытание модуля М2ДШ.5 в режиме энергоциклирования.

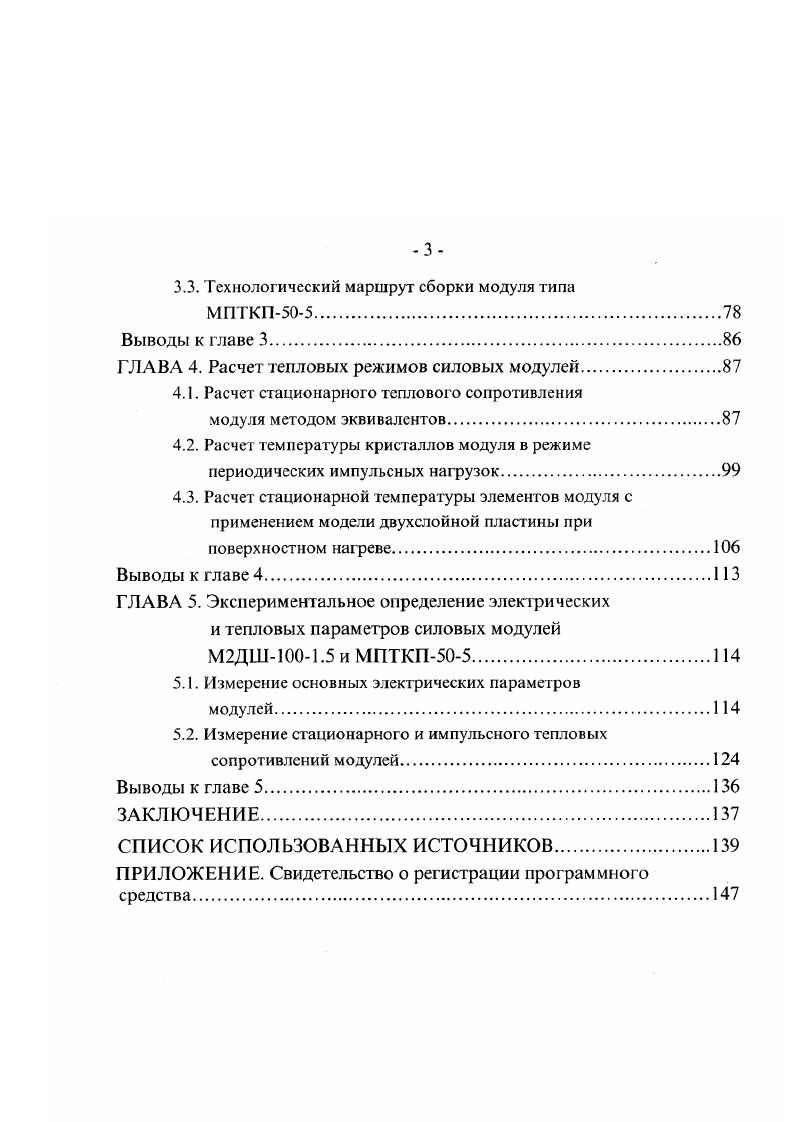

3.3. Технологический маршрут сборки модуля типа
МПТКП5.
Выводы к главе 3.
ГЛАВА 4. Расчет тепловых режимов силовых модулей.
4.1. Расчет стационарного теплового сопротивления
модуля методом эквивалентов
4.2. Расчет температуры кристаллов модуля в режиме периодических импульсных нагрузок
4.3. Расчет стационарной температуры элементов модуля с
применением модели двухслойной пластины при
поверхностном нагреве.
Выводы к главе 4
ГЛАВА 5. Экспериментальное определение электрических и тепловых параметров силовых модулей М2ДШ.5 и МПТКП5.
5.1. Измерение основных электрических параметров
модулей.
5.2. Измерение стационарного и импульсного тепловых
сопротивлений модулей.
Выводы к главе 5
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Примером зарубежных СГИМ может служить компактные преобразователи приводов переменного тока серии X. Он представляет собой трехфазный мостовой инвертор напряжения на МОПтраизисгорах с обратными диодами, питаемый ог однофазного мостового диодного выпрямителя. Силовые транзисторы снабжены драйверами управления с оптической развязкой. СГИМ серии X работают от сети В, Гц, обеспечивают на выходе трехфазное синусоидальное напряжение до 0 В при токе 5, . А 5. На ряде предприятий отечественной промышленности разработана и подготовлена к производству серия СГИМ, самый сложный по схемному исполнению из которых содержит мостовой однофазный выпрямитель и трехфазный мостовой инвертор напряжения на МОП ПТ с прямыми и обратными быстровосстанавливающимися диодами в плечах, а также драйверы управления каждым транзистором с оптоэлектронной развязкой и внутренним питанием от шип постоянного тока II. Следует отметить основные особенности и тенденции развития современных СГИМ. Наблюдается и, очевидно, будет иметь место в будущем обратная зависимость мощности СГИМ и степени его разумности, то есть объема и качества функциональных возможностей по защите, управлению, диагностике. В диапазоне мощностей до кВт в модуль закладываются силовые полупроводниковые элементы преобразователя одно и трехфазные мостовые схемы, схемы их запуска и защиты, датчики, схемы управления, регулирования, защиты и диагностики. Для больших мощностей технически и экономически целесообразнее СГИМ в виде одно и двухключевых разумных ключей, то есть силовых элементов, снабженных только схемами запуска, защиты и датчиками.
