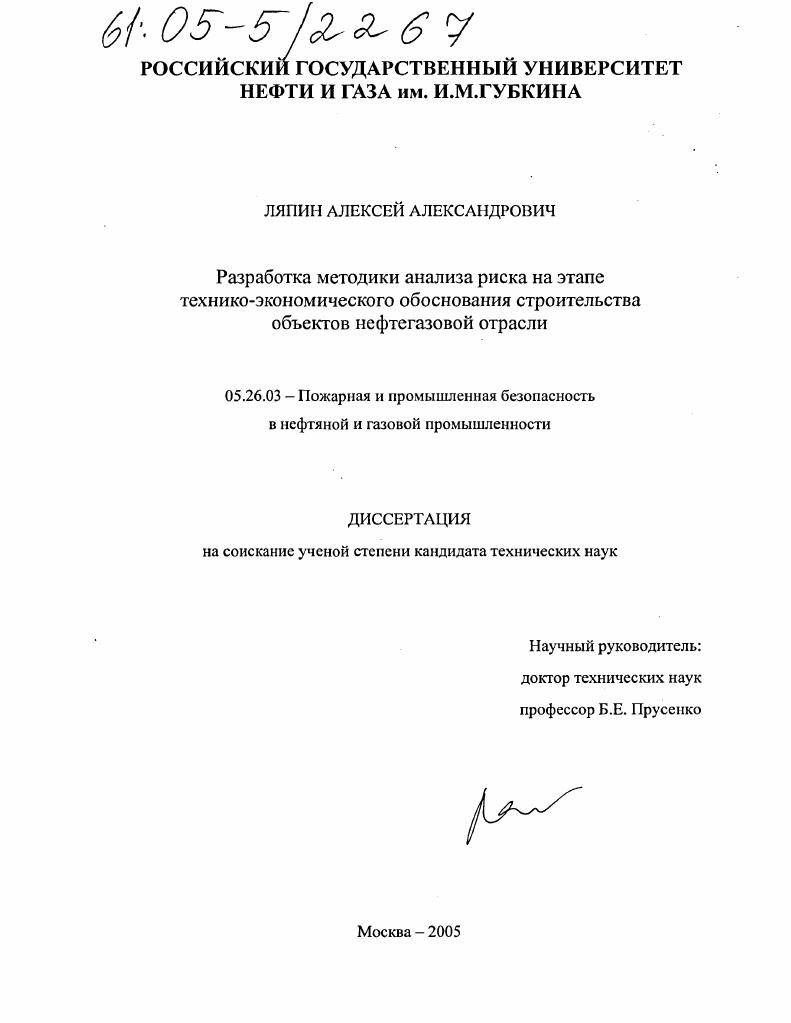

Разработка методики анализа риска на этапе технико-экономического обоснования строительства объектов нефтегазовой отрасли

• Автор: Ляпин, Алексей Александрович
• Шифр специальности: 05.26.03
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 209 с. : ил.

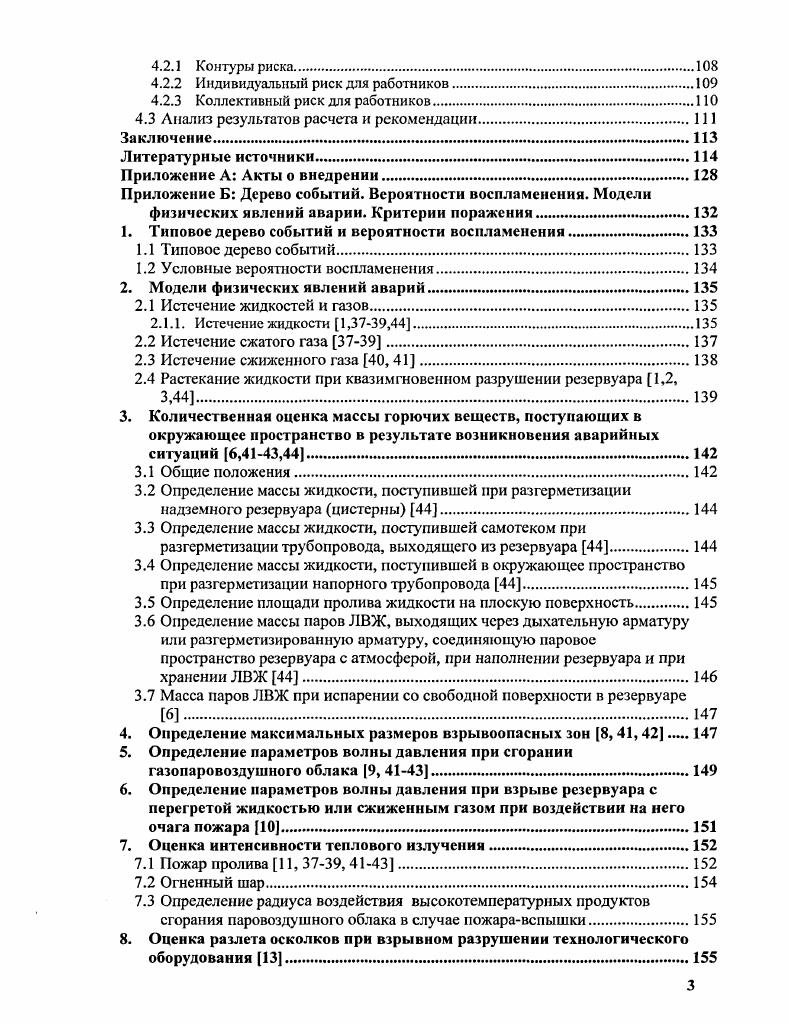

1. Типовое дерево событий и вероятности воспламенения

1.1 Типовое дерево событий.

1.2 Условные вероятности воспламенения.

2. Модели физических явлений аварий

2.1 Истечение жидкостей и газов

2.1.1. Истечение жидкости 1,,

2.2 Истечение сжатого газа .

2.3 Истечение сжиженного газа , .

2.4 Растекание жидкости при квазимгновенном разрушении резервуара 1,2,

3. Количественная оценка массы горючих веществ, поступающих в окружающее пространство в результате возникновения аварийных ситуаций 6,,.

3.1 Общие положения

3.2 Определение массы жидкости, поступившей при разгерметизации надземного резервуара цистерны
3.3 Определение массы жидкости, поступившей самотеком при разгерметизации трубопровода, выходящего из резервуара
3.4 Определение массы жидкости, поступившей в окружающее пространство при разгерметизации напорного трубопровода
3.5 Определение площади пролива жидкости на плоскую поверхность
3.6 Определение массы паров ЛВЖ, выходящих через дыхательную арматуру или разгерметизированную арматуру, соединяющую паровое пространство резервуара с атмосферой, при наполнении резервуара и при хранении ЛВЖ .
3.7 Масса паров ЛВЖ при испарении со свободной поверхности в резервуаре
4. Определение максимальных размеров взрывоопасных зон 8, ,
5. Определение параметров волны давления при сгорании газопаровоздушного облака 9,
6. Определение параметров волны давления при взрыве резервуара с перегретой жидкостью или сжиженным газом при воздействии на него очага пожара .
7. Оценка интенсивности теплового излучения
7.1 Пожар пролива , ,
7.2 Огненный шар.
7.3 Определение радиуса воздействия высокотемпературных продуктов сгорания паровоздушного облака в случае пожаравспышки.
8. Оценка разлета осколков при взрывном разрушении технологического оборудования .
9. Испарение жидкости, СУГ и СПГ из пролива 6,7,, .
9.1 Жидкость
9.2 Испарение СУГ.
9.3 Испарение СНГ.
. Образование газопаровоздушного облака , , .
. Взрыв газопаровоздушной смеси в резервуаре и производственном помещении ,
. Пожар в помещении ,
.1 Определение эквивалентной продолжительности пожара для плоских горизонтальных железобетонных и огнезащищенных металлических конструкций перекрытия при горении ЛВЖ и ГЖ.
.2 Определение предельной пожарной нагрузки при горении ЛВЖ и ГЖ для горизонтальных плоских железобетонных и огнезащищенных металлических конструкций перекрытий
.3 Определение эквивалентной продолжительности пожара для горизонтальных и вертикальных незащищенных металлических конструкций при горении ЛВЖ и ГЖ.
.4 Определение предельной пожарной нагрузки при горении ЛВЖ и ГЖ для горизонтальных и вертикальных незащищенных металлических конструкций.
. Факельное горение струи газа или жидкости 7, , , ,, ,.
.1 Горение струи жидкости.
.2 Методика определения параметров факелов пламени СУГ
.3 Длина факела метана
. Тепловое излучение горящего резервуара
. Вскипание и выброс горящей жидкости при пожаре iv
. Тушение пожаров горючих жидкостей распыленной водой ,.
. Нагрев резервуара с жидкостью в очаге пожара с учетом действия системы водяного орошения ,
. Критерии поражения ударной волной.
.1 Детерминированные критерии оценки поражающего действия УВ.
.2 Вероятностные критерии оценки поражающего действия УВ
. Критерии поражения тепловым излучением
.1 Детерминированные критерии оценки поражения тепловым излучением
.2 Вероятностные критерии оценки поражения тепловым излучением
. Поражающее действие осколков
. Справочные таблицы
.1 Классы атмосферной устойчивости по Паскуилу
.2 Шкала Бофорта
.3 Пределы воспламеняемости.
.4 Плотность паров топлива
Литература


Для любой точки местности, где расположено предприятие обозначим ее а следующим образом определяется ожидаемая частота реализации ра поражающих факторов аварии, приводящих к гибели человека, если бы он находился в данной точке а постоянно часа в сутки 5 дней в году и не избегал бы действия опасности. Функция ра имеет размерность 1год. Линии постоянной величины изолинии функции ра называются потенциальным риском контурами риска. Ль I, . Потенциальный риск контуры риска не зависят от количества работающих на предприятии или их должностных обязанностей, а определяются исключительно используемой технологией и надежностью применяемого оборудования. Поэтому потенциальный риск контуры риска используются прежде всего для регулирования безопасности и в международной практике используются как мера критерия безопасности. Потенциальный риск контуры риска в терминах ГОСТ Р . Нормативными документами Госгортехнадзора России аналогичный критерий уровня безопасности установки не устанавливается. В настоящей работе термин потенциальный риск контуры риска употребляется для описания ожидаемой частоты реализации поражающих факторов аварии, приводящих к гибели человека в любой заданной точке опасного производственного объекта. Следует отметить, что расчет индивидуального риска для представителей населения чрезвычайно трудо и ресурсоемок, т. Соответственно, расчет риска для населения производится на основе предположений о вероятности нахождения какоголибо из представителей населения на территории прилегающей к опасному производственному объекту с получением оценок коллективного и социального риска, не требующих детализации по отдельным людям подробнее см. Для любого работника предприятия существует возможность гибели при возникновении аварии. Потеря жизни работником в течение определенного периода времени наиболее часто говорят о годе является случайным событием, зависящим от рода его профессиональной деятельности, в том числе от продолжительности нахождения работника на участках, отвечающих различным значениям потенциального риска контурам риска при его перемещениях по промышленной площадке предприятия в течение рабочей смены. Для целей управления безопасностью персонала предлагается использовать количественную меру возникновения этого случайного события математическое ожидание или частоту, называемую индивидуальным риском работника от аварий. Индивидуальный риск работника от аварий следует отличать от риска несчастных случаев, который учитывает дополнительно и риск гибели при транспортировке работника от места проживания к предприятию и обратно. Индивидуальный риск работника от аварий следует отличать от риска профессиональных заболеваний, вызванных вредными производственными условиями. Индивидуальный риск работника т от аварий, обозначаемый гту имеет размерность 1год. Ожидаемая частота возникновения поражающих факторов аварии в определенной области предприятия, приводящих к гибели людей, определяется потенциальным риском контурами риска и рассчитывается на их основе. Индивидуальный риск работника от аварий определяется характером его профессиональной деятельности и зависит, главным образом, от его перемещений по промышленной площадке предприятия в течение рабочей смены. В настоящей работе термин индивидуальный риск работника от аварий определяется как частота смертельного поражения определенного человека в результате возможного воздействия факторов аварии в течение заданного времени наиболее часто используется год. Для персонала предприятия в целом имеется ненулевая вероятность гибели части работников при возникновении аварии. Количество потерянных жизней в течение определенного периода времени за год, за весь период эксплуатации, в течение всего жизненного цикла является случайной величиной, зависящей от опасности производств, количества работающих и ряда других факторов. Для целей управления безопасностью персонала принято использовать математическое ожидание этой случайной величины. Данную характеристику потерь называют коллективным риском персонала от аварий. Коллективный риск персонала от аварий имеет размерность челгод. К . Следует напомнить, что в настоящей работе определяется понятие социальный риск как для работников предприятия, так и для населения, проживающего вблизи опасных наземных производственных объектов.
