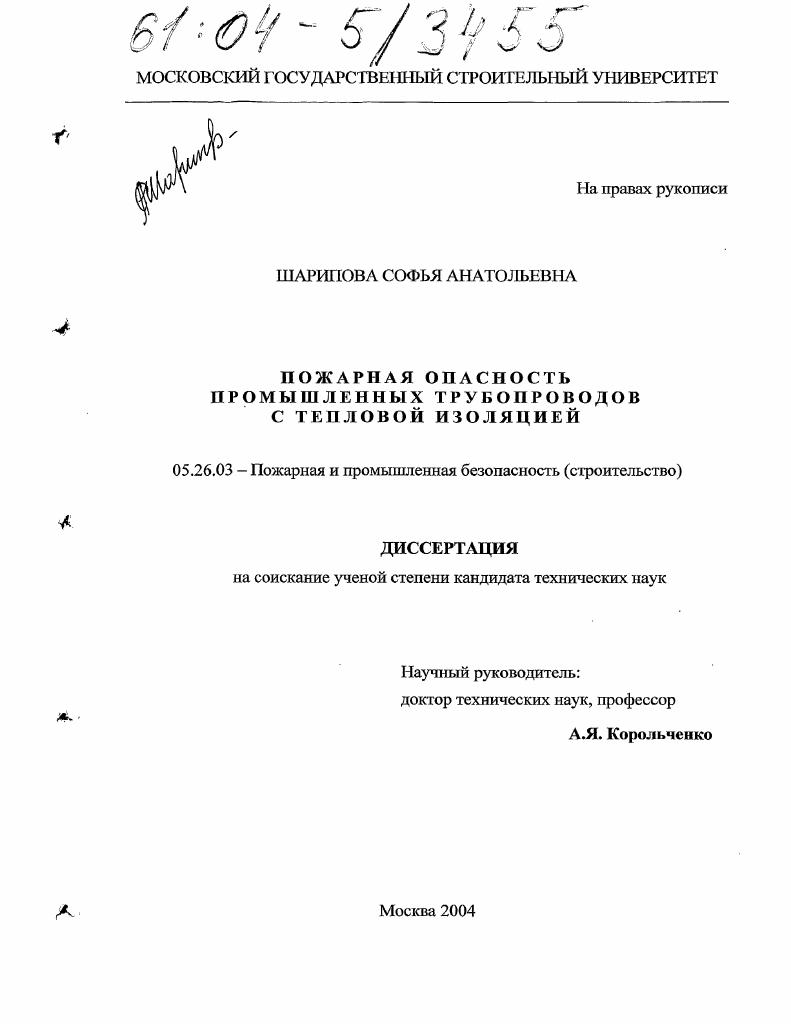

Пожарная опасность промышленных трубопроводов с тепловой изоляцией

• Автор: Шарипова, Софья Анатольевна
• Шифр специальности: 05.26.03
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Москва
• Количество страниц: 186 с. : ил.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.

У 1. АНАЛИТИЧЕСКИЙ ОБЗОР.

1.1. Состояние вопроса по тепловой изоляции промышленных трубопроводов.

1.1.1. Классификация объектов тепловой изоляции

1.1.2. Классификация теплоизоляционных материалов и изделий

1.1.3. Характеристика материалов, используемых для тепловой изоляции промышленных трубопроводов

1.1.4. Классификация конструкций тепловой изоляции

1.2. Требования пожарной безопасности к промышленным трубопроводам с тепловой изоляцией.

1.3. Цель и задачи исследований

2. ИССЛЕДОВАНИЕ ПОЖАРНОЙ ОПАСНОСТИ МАТЕРИАЛОВ, ПРИМЕНЯЕМЫХ В КАЧЕСТВЕ ТЕПЛОВОЙ ИЗОЛЯЦИИ ПРОМЫШЛЕННЫХ ТРУБОПРОВОДОВ.
2.1. Методы исследования.
2.2. Характеристика образцов.
2.3. Результаты ошттов и их обсуждение
3. ВЛИЯНИЕ ПОЖАРА НА ТРУБОПРОВОДЫ С ТЕПЛОВОЙ
ИЗОЛЯЦИЕЙ
3.1. Методика крупномасштабных испытаний.
3.2. Характеристика конструкций теплоизолированных трубопроводов,
использованных в экспериментах.
3.3. Результаты испытаний и их обсуждение
3.4. Выводы технические требования к маломасштабной установке
4. РАЗРАБОТКА МАЛОМАСШТАБНОГО МЕТОДА ОЦЕНКИ ПОЖАРНОЙ ОПАСНОСТИ КОНСТРУКЦИЙ ПРОМЫШЛЕННЫХ ТРУБОПРОВОДОВ С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ.
4.1. Основные требования к экспериментальной установке и методике проведения испытаний
4.2. Методика проведения эксперимента.
4.2.1. Подготовка установки к работе.
4.2.2. Проведение испытаний
4.3. Оценка погрешности экспериментального метода.
4.4. Оценка пожарной опасности теплоизолированных конструкций трубопроводов
4.5. Характеристика конструкций теплоизолированных трубопроводов
4.6. Результаты испытаний и их обсуждение.
4.7. Сопоставление результатов мало и крупномасштабных экспериментов.
5. ИССЛЕДОВАНИЯ ПОЖАРНОЙ ОПАСНОСТИ ТЕПЛОВОЙ ИЗОЛЯЦИИ ПРОМЫШЛЕННЫХ ТРУБОПРОВОДОВ С СИСТЕМОЙ ПУТЕВОГО ЭЛЕКТРОПОДОГРЕВА.
5.1. Способы электроподогрева нефтепродуктов в трубопроводном транспорте
5.2. Система путевого электроподогрева лентами ЭГЛ
5.3. Система аксиального электроподогрева АСЭ.
5.4. Изучение влияния систем путевого электроподогрева на пожарную
опасность полимерной тепловой изоляции в режиме их нормальной работы .
5.4.1. Характеристика злектронаревателей
5.4.2. Методика проведения испытаний.
5.4.3. Характеристика конструкций, использованных в экспериментах
5.4.4. Результаты огневых испытаний и их обсуждение
5.5. Изучение возможных аварийных режимов систем электроподогрева и влияние их на пожарную опасность полимерной тепловой изоляции
5.5.1. Методика испытаний
5.5.2. Характеристика конструкций теплоизолированных трубопроводов, использованных в экспериментах.
5.5.3. Результаты огневых испытаний и их обсуждение
5.6. Исходные требования на проектирование теплоизолированных трубопроводов с системой путевого электроподофева
5.7. Выводы
6. ОБОСНОВАНИЕ ТРЕБОВАНИЙ ПОЖАРНОЙ БЕЗОПАСНОСТИ К ТЕПЛОИЗОЛИРОВАННЫМ ПРОМЫШЛЕННЫМ ТРУБОПРОВОДАМ
6.1. Типы конструкций тепловой изоляции промышленных трубопроводов
6.2. Предложения по применению конструкций полимерной тепловой изоляции для промышленных трубопроводов.
6.3. Требования по обеспечению пожарной безопасности промышленных трубопроводов с полимерной тепловой изоляцией и системой путевого электроподофева
ОСНОВНЫЕ ВЫВОДЫ.
СПИСОК ЛИТЕРАТУРЫ


К волокнистым материалам, состоящим из волокон, между которыми находится воздух, относятся изделия на основе минеральной и стеклянной ваты, некоторые асбосодержащие материалы. Ячеистые материалы пенонласты, пеностекло, пенобетон, вулканит имеют равномерно распределенные поры, форма которых близка к сферической. Зернистые материалы вспученный перлит, вермикулит состоят из определенных частиц различной формы и размеров. По форме материалы и изделия бывают рыхлыми минеральная ваш, плоскими плиты, маты, блоки, кирпич и др. По содержанию связующего вещества различают материалы и изделия, содержащие связующее вещество минераловатные и стекловатные изделия на синтетической связке, перлитовые изделия и др. По горючести теплоизоляционные материалы подразделяются на негорючие и горючие, последние делятся на четыре группы Г1 Г2 ГЗ и Г4. По плотности кгм теплоизоляционные материалы разделяются на марки , , , , , 0, 5, 0, 5,0, 5,0, 0, 0, 0 и 0. Материалы, имеющие промежуточное значение плотности, которая не совпадает с указанными, относятся к ближайшей большей марке. Для изоляции объектов с отрицательными температурами применяют материалы плотностью не более 0 кгм3 и теплопроводностью не более 0, Втм С. Теплоизоляционные материалы различают также по теплопроводности, Втм С низкотеплопроводные до 0, среднетеплопроводные 0,0,5 высокотеплопроводные 0,5ч0,5 при средней температуре С. От теплопроводности зависит также толщина тепловой изоляции, которая рассчитывается и выбирается, исходя из следующих технических требований определения заданных норм потери тепла, заданной величины падения температуры теплоносителя, заданной температуры на внешней поверхности тепловой изоляции, соблюдения определенных габаритов и веса изоляционных конструкций, обеспечения необходимой прочности теплоизоляционного материала, а также особых требований, предъявляемых к конструкции тепловой изоляции. Пористость. Главным свойством теплоизоляционных материалов и изделий является их высокая пористость, т. Пористость показатель, во многом определяющий качество теплоизоляционных материалов, их теплоизолирующую способность, плотность, прочность, увлажняемость. Воздух плохо проводит тепло. Поэтому лучше, чтобы в теплоизоляционных материалах было больше пор, причем предпочтение отдается закрытым, в которых воздух находится в неподвижном состоянии. Она колеблется в теплоизоляционных изделиях от для теплоизоляционных бетонов до для пенопластов табл. Таблица 1. Ячеистый бетон . Пеностекло . Пепопласты . Минераловатные материалы . Перлитовые материалы . Лучшую теплоизолирующую способность имеют материалы с мелкими замкнутыми сферическими порами. Размер пор у различных теплоизоляционных материалов колеблется в широких пределах, но не превышает 3. Материалы волокнистой структуры характеризуются преимущественно сквозными каналами и определить размеры их пор трудно. Характер, размеры и количество пор во многом зависят от способов получения теплоизоляционных материалов, но в любом случае в технологическом процессе необходимо стремиться к минимальным размерам пор. Плотность. Плотностью р кгм3, гсм3 называют величину, равную отношению массы кг, г материала изделия в естественном состоянии ко всему занимаемому объему Ум3, см3
ртУ. Влажность. Для теплоизоляционных материалов одним из важнейших свойств является отношение к действию воды. Увлажнение теплоизоляционных материалов резко ухудшает теплопроводность, а, следовательно, и их теплозащитные свойства. Влажность характеризует содержание в материале свободной воды, которая химически с ним не связана и удаляется из материала при сушке его до постоянной массы. Влажность Ж подсчитывают после высушивания образца до постоянной массы при температуре 5. С, а для некоторых материалов, например пеногшастов, при температуре . Водопоглощение. Способность материала впитывать и удерживать в норах влагу при контакте с водой например, при погружении называют водопоглощением В . Оно характеризуется количеством воды, которое может поглотить абсолютно сухой материал. Вт или к естественному объему материала объемное водопоглощение В у.
