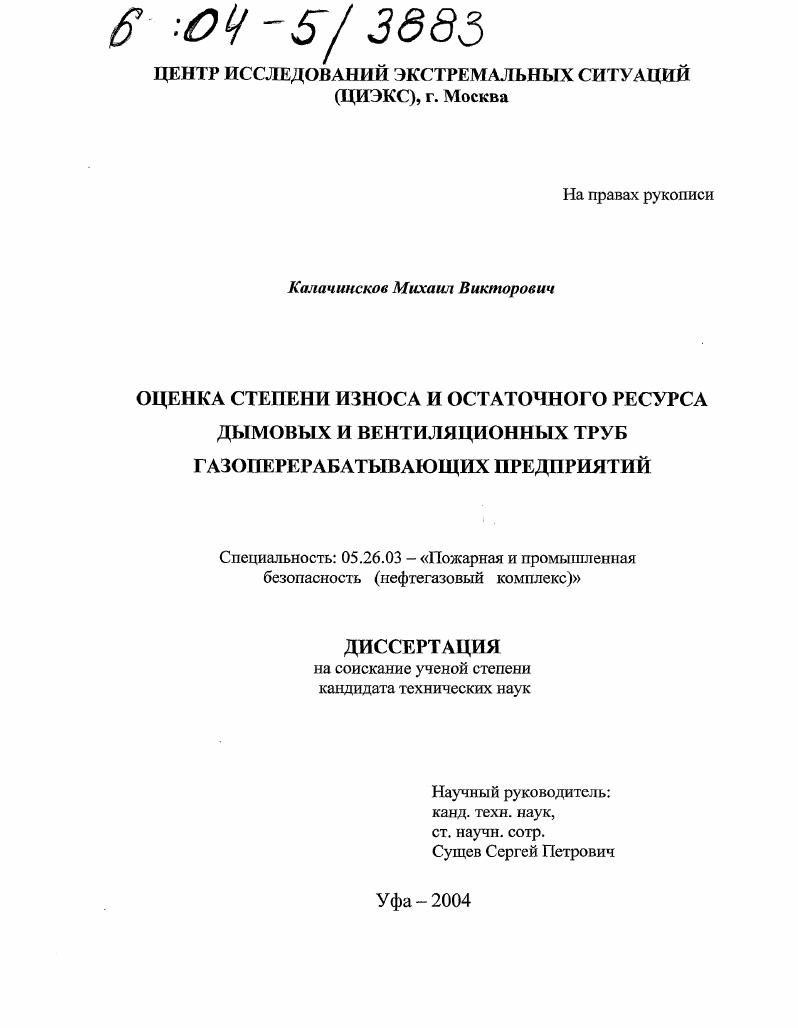

Оценка степени износа и остаточного ресурса дымовых и вентиляционных труб газоперерабатывающих предприятий

• Автор: Калачинсков, Михаил Викторович
• Шифр специальности: 05.26.03
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Уфа
• Количество страниц: 143 с. : ил.

1.1 Анализ существующих методов обследования дымовых и вентиляционных труб

1.2 Мониторинг дымовых и вентиляционных труб.

1.3 Конструктивные особенности и аварийность дымовых и вентиляциогшых

Выводы по разделу

Глава 2. Экснрессоценка износа дымовых и вентиляционных труб

2.1 Научная база разрабатываемого метода.

2.2 Выбор программных средств контроля износа

2.3 Статистическая обработка временных рядов вибрации труб.

2.4 Предложения по программному обеспечению контроля физического износа дымовых труб.

2.5 Примеры реализации и проверка адекватности расчетных методов.

2.6 Анализ частот трубы с упругой заделкой как твердого тела.

Выводы по разделу
Глава 3. Расчет на прочность металлических дымовых и вентиляционных труб.
3.1 Условные обозначения.
3.2 Общие положения
3.3 Основы расчетные соотношения.
3.4 Анализ устойчивости стенки дымовых и вентиляционных
3.5 Программа контроля устойчивости труб I
3.6 Рекомендации при работе с про1раммой I.
3.7 Программа .
Вывода по разделу
Глава 4. Натуральные испытания и практика контроля дымовых труб
4.1 Динамические испытания
4.2 Результаты обследования.
4.3 Оценка износа и сейсмостойкости дымовых труб
В ыводы по разделу
Основные выводы и рекомендации по работе
Библиографический список использованной литературы
ВВЕДЕНИЕ


При действии ветра на гибкие сооружения могут возникать различные явления аэродинамической неустойчивости, в частности, вихревое возбуждение объектов цилиндрической формы, вызванное периодическим отрывом вихрей, образующих вихревую дорожку Кармана, а также галопирование сооружений с квадратными, прямоугольными и ромбовидными сечениями , . Значения критической скорости ветра, вызывающего резонансные колебания сооружения, могут приниматься по СНиП . Интенсивные нестационарные циклические нафузки действуют на фубы при землетрясениях в связи с колебаниями оснований от взаимодействия с сейсмическими волнами в грунте. Сейсмические нафузки относятся к классу нестационарных случайных процессов. Испытаниями на усталость при циклических нагрузках определяют предел выносливости материала. При высокочастотном нагружении и большом числе циклов повреждения накапливаются параллельно с повреждениями от ползучести. При сравнительно медленном циклическом нагружении и небольшом числе циклов несколько сотен или тысяч при достаточно высоких напряжениях накопление повреждений, в основном, является следствием ползучести малоцикловая усталость. Объективно оценивать техническое состояние конструкций, их пригодность к дальнейшей эксплуатации, выявлять имеющиеся дефекты, повреждения и обоснованно указывать на причины их возникновения позволяет техническая диагностика строительных конструкций зданий и сооружений . Различают визуальный и визуальноинструментальный методы диагностики технического состояния конструкций, зданий и сооружений. При визуальном обследовании обнаруживаются видимые дефекты и повреждения, производятся обмеры, зарисовки и фотографии дефектных мест, используются простейшие методы и средства, выявляются места, которые нужно обследовать более подробно с помощью диагностических инструментов, приборов и т. Визуальноинструментальное обследование может быть разрушающим, когда из конструкции эксплуатируемого сооружения отбираются образцы материалов для исследования в лабораторных условиях. Такое исследование сложно, трудоемко и в эксплуатации не всегда применимо, ибо может привести к ослаблению конструкции. Поэтому на практике чаще используются неразрушающие методы контроля состояния конструкций , ,. Основными этапами обследования сооружений являются предварительное и детальное обследование. Основным методом здесь является сплошной визуальный осмотр по выявлению видимых дефектов. Проводятся также обмеры, зарисовки и фотографирование дефектов. При необходимости могут выполняться проверочные расчеты и натурные испытания. Детальное обследование проводят для сооружений, в которых обнаружены повреждения или дефекты, снижающие в сравнении с расчетными, несущую способность, жесткость, устойчивость конструкций и их эксплуатационные параметры, в частности, после воздействия природного или интенсивных техногенных процессов. Детальное обследование предполагает использование средств и методов контроля, требующих специальных знаний и соответствующей квалификации персонала. Назначение конкретного вида обследования проводят с учетом возможности использования имеющихся в распоряжении исполнителя средств и методов. При детальном обследовании, как правило, используют методы и средства технической диагностики. По полученным данным динамическим, физикомеханическим, акустическим проводят расчетноаналитическую оценку несущей способности объектов. Результатом детальною обследования является техническое заключение по дальнейшей эксплуатации, ремонту или реконструкции сооружения. Контроль состояния объектов, находящихся в эксплуатации для обнаружения типов, размеров и плотности дефектов, а также для слежения за изменениями параметров состояния конструкций, осуществляют, в основном, методами неразрушающего контроля, а в случаях аварий, повреждений или разрушений конструкций с использованием традиционных методов испытаний механических, технологических, металлографических, микрофрактографических и др. Выбор методов испытаний зависят от конструктивной формы объекта и условий эксплуатации, т.
