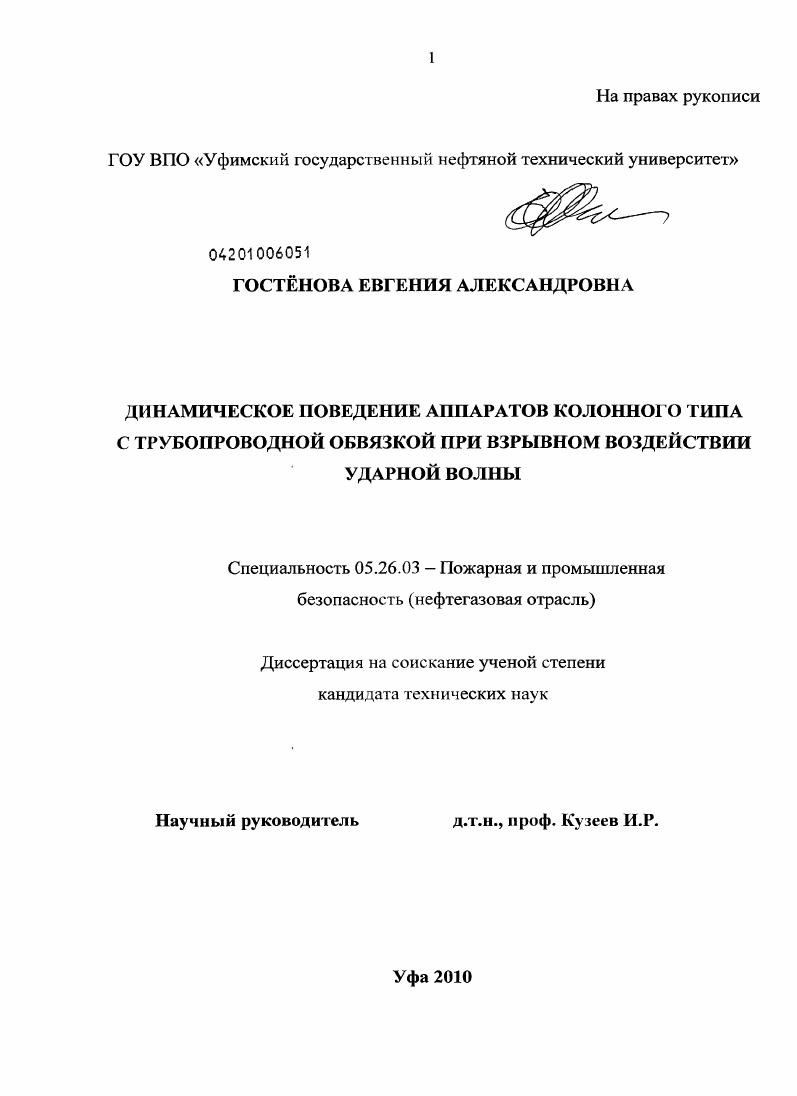

Динамическое поведение аппаратов колонного типа с трубопроводной обвязкой при взрывном воздействии ударной волны

• Автор: Гостёнова, Евгения Александровна
• Шифр специальности: 05.26.03
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Уфа
• Количество страниц: 118 с. : ил.

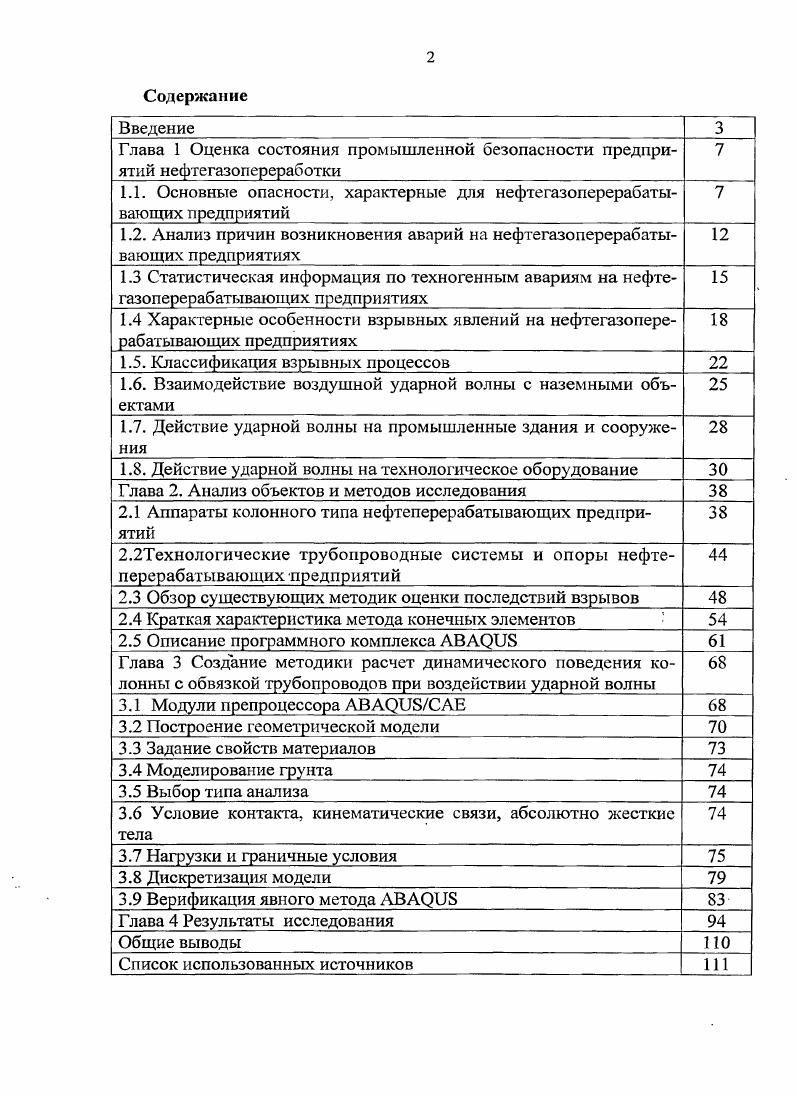

Содержание
Введение

Глава 1 Оценка состояния промышленной безопасности предприятий нефтегазопереработки

1.1. Основные опасности, характерные для нефтегазоперерабатывающих предприятий

1.2. Анализ причин возникновения аварий на нефтегазоперерабатывшощих предприятиях

1.3 Статистическая информация по техногенным авариям на нефтегазоперерабатывающих предприятиях
1.4 Характерные особенности взрывных явлений на нефтегазоперерабатывающих предприятиях

1.5. Классификация взрывных процессов

1.6. Взаимодействие воздушной ударной волны с наземными объектами

1.7. Действие ударной волны на промышленные здания и сооружения

1.8. Действие ударной волны на технологическое оборудование

Глава 2. Анализ объектов и методов исследования
2.1 Аппараты колонного типа нефтеперерабатывающих предприятий
2.2Технологические трубопроводные системы и опоры нефтеперерабатывающих предприятий
2.3 Обзор существующих методик оценки последствий взрывов
2.4 Краткая характеристика метода конечных элементов
2.5 Описание программного комплекса АВЛОСА
Глава 3 Создание методики расчет динамического поведения колонны с обвязкой трубопроводов при воздействии ударной волны
3.1 Модули препроцессора АВАРОВСАБ
3.2 Построение геометрической модели
3.3 Задание свойств материалов
3.4 Моделирование грунта
3.5 Выбор типа анализа
3.6 Условие контакта, кинематические связи, абсолютно жесткие тела
3.7 Нагрузки и граничные условия
3.8 Дискретизация модели
3.9 Верификация явного метода АВАРШ
Глава 4 Результаты исследования
Общие выводы
Список использованных источников


Модель оценки напряженно-деформированного состояния аппаратов колонного типа с трубопроводной обвязкой при возникновении аварийных ситуаций используется в ОАО «Салаватнефтеоргсинтез» при разработке проектной документации на расширение, реконструкцию, техническое перевооружение сосудов и аппаратов, работающих под давлением, а также для инженерного анализа их напряженно-деформированного состояния. Разработанный «Алгоритм расчета динамического поведения объекта с применением программного комплекса АВАСЗиБ» используется при проведении лекционных занятий в УГНТУ по дисциплине «Принципы и методы конструирования и проектирования оборудования» для магистрантов направления - «Технологические машины и оборудование» по программе -«Теоретические основы проектирования оборудования нефтеперерабатывающих, нефтехимических и химических производств», - с целью формирование базы знаний по разработке проектно-конструкторской документации на различные виды промышленного строительства установок предприятий нефтегазовой отрасли. Вторая половина двадцатого века стала временем активного развития такой прикладной научной дисциплины, как промышленная безопасность. Это было связано, в первую очередь, с ростом промышленного производства, повышением его концентрации, сложности, усложнением технологий, использованием широкой номенклатуры химических веществ, появлением новых видов веществ, участвующих в технологических процессах и другие. Все это привело к тому, что происходящие техногенные аварии стали носить все более катастрофический характер, оказывая пагубное воздействие на здоровье людей и окружающую природную среду. Обеспечение промышленной безопасности, определяемой как1 состояние защищенности жизненно важных интересов личности и общества от аварий на опасных производственных объектах, является актуальной задачей, связанной с развитием топливно-энергетического комплекса России. Важную роль в обеспечении топливно-энергетической безопасности страны выполняет нефтегазоперерабатывающий комплекс, без которого немыслимо жизнеобеспечение населения и нормальной работы всего хозяйственного комплекса. В последнее время, согласно данным Федеральной службы государственной статистики, в мире наблюдается рост объемов промышленного производства, и ситуация в России не противоречит мировой тенденции (рисунок 1. Так индекс промышленного производства в январе г. Рисунок 1. Индекс промышленного производства В % к среднемесячному значеник> г. В настоящее время в Российской Федерации насчитывается крупных нефтегазоперерабатывающих заводов (НПЗ), 0 мини-НПЗ и 6 специализированных заводов, суммарной мощностью 9 млн. Средняя мощность отечественных крупных НПЗ составила 7,8 млн. Около % НПЗ сосредоточено в Поволжье и на Западном Урале; в Республике Башкортостан находятся 5 крупных НПЗ - суммарной мощностью млн. Второе и третье место по обеспеченности НПЗ занимают Сибирь (%) и Центральная Россия (%). Нефтеперерабатывающий комплекс демонстрирует хорошие темпы устойчивого роста переработки нефти [8, 1, 2]. Возрос объем первичной переработки нефтяного сырья за январь-февраль года, что составило млн. В году в России число организаций, эксплуатирующих опасные производственные объекты нефтегазоперерабатывающей промышленности, объекты нефтепродуктообеспечения, составило , в том числе 7 организаций, эксплуатирующих нефтеперерабатывающие производства (9 ОПО), 8 — нефтехимических (8 ОПО), организации нефтепродуктообеспечения, эксплуатирующие 9 нефтебаз ( ОПО), 1 мазутохранилище (4 ОПО), складов ГСМ ( ОПО), 7 АЗС [7]. Из общего числа отечественных нефтегазоперерабатывающих заводов шесть были пущены в эксплуатацию до войны, еще шесть — построены до г. НПЗ. У_ . ЯГ _ ^ |-гг-Ретв! Рисунок 1. Оборудование потенциально опасных нефтегазоперерабатывающих производств изношено на %. Кроме того, из-за перебоев с сырьем, низкой технологической и трудовой дисциплины и по другим причинам нарушаются регламентные режимы эксплуатации оборудования. Это приводит к снижению надежности и долговечности оборудования и в свою очередь - к повышению аварийности на производстве. В сложившихся, на сегодняшний день, экономических условиях предприятия вынуждены эксплуатировать оборудование до их частичного или полного выхода из строя.
