Аналитический метод гидравлического расчета автоматических установок водяного пожаротушения в градостроительстве

• Автор: Груданова, Ольга Витальевна
• Шифр специальности: 05.26.03
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Санкт-Петербург
• Количество страниц: 124 с. : ил.

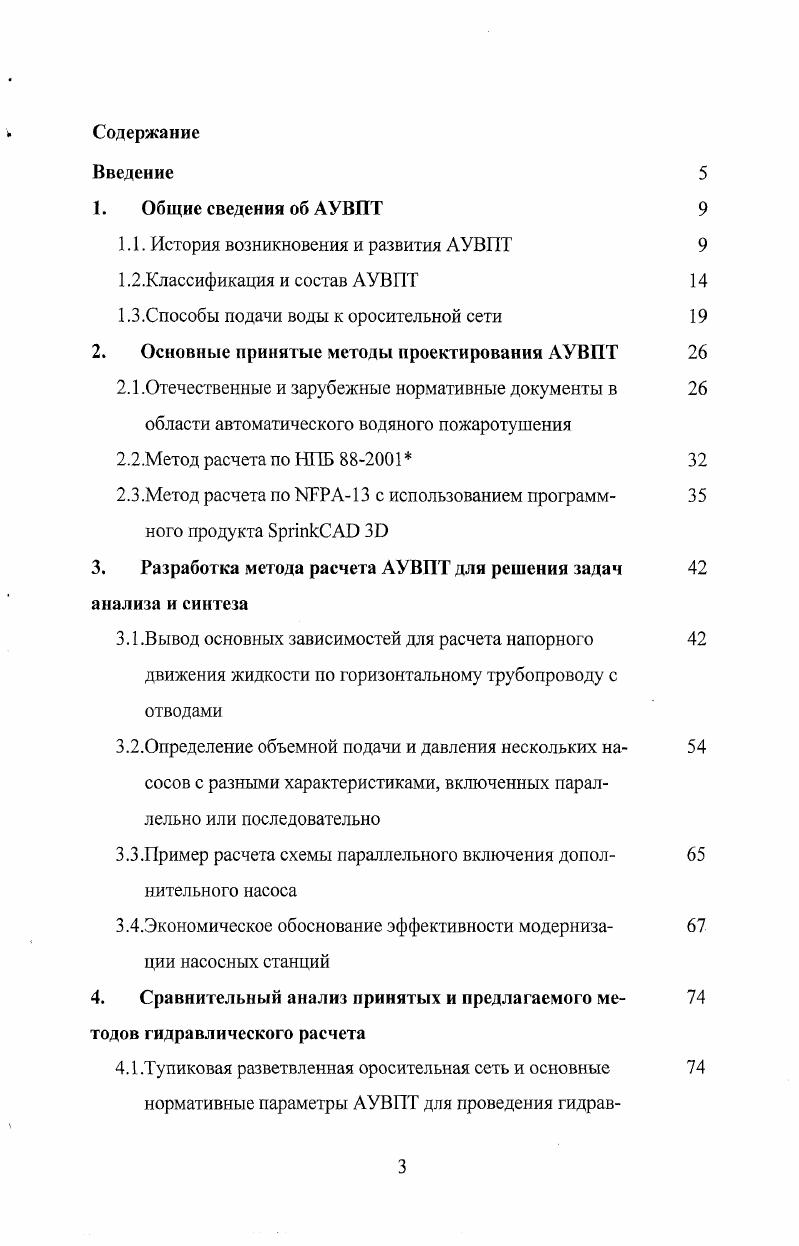

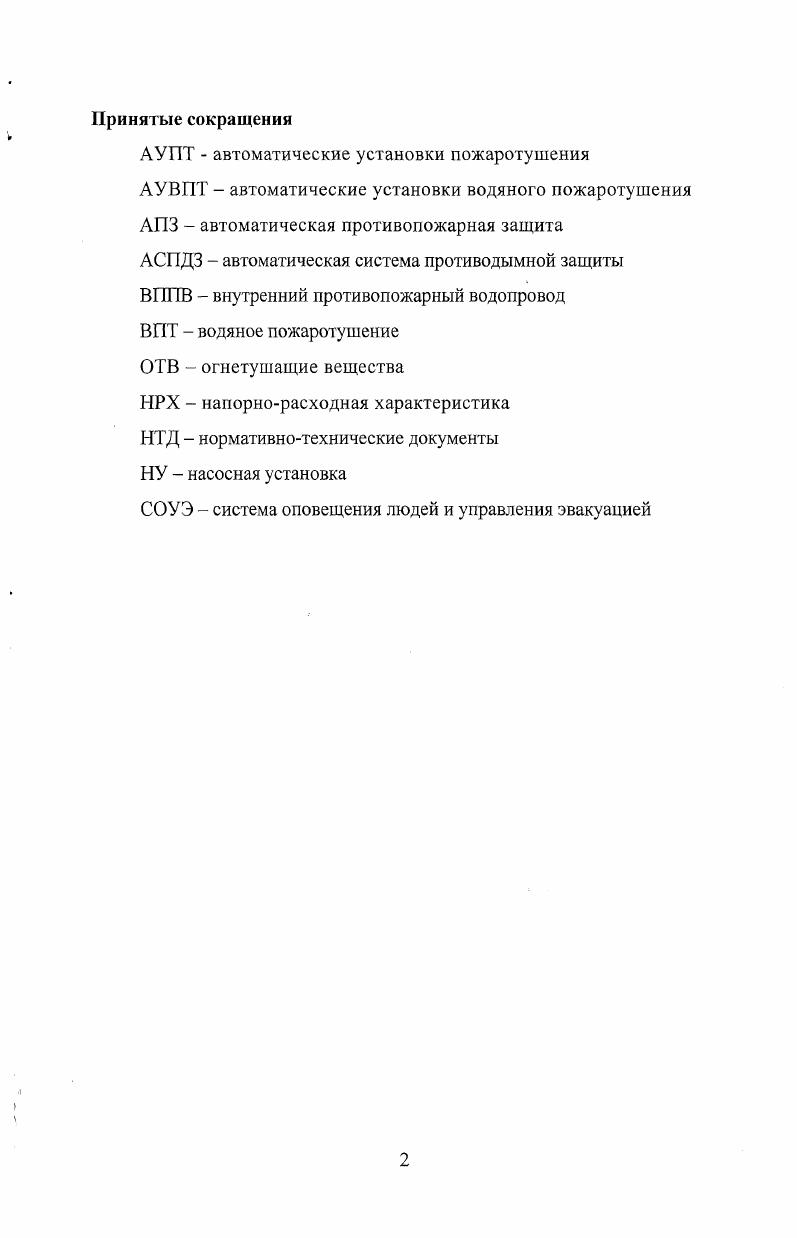

Содержание
Введение

1. Общие сведения об АУВПТ

1.1. История возникновения и развития АУВПТ

1 .Классификация и состав АУВПТ

1.3 .Способы подачи воды к оросительной сети

2. Основные принятые методы проектирования АУВПТ

2.1 .Отечественные и зарубежные нормативные документы в области автоматического водяного пожаротушения

2.2.Метод расчета по НПБ

2.3 .Метод расчета по ЫЕРА с использованием программ ного продукта ЗрппкСАЛ

3. Разработка метода расчета АУВПТ для решения задач анализа и синтеза

3.1 .Вывод основных зависимостей для расчета напорного движения жидкости по горизонтальному трубопроводу с отводами
3.2.0пределение объемной подачи и давления нескольких на
сосов с разными характеристиками, включенных параллельно или последовательно
3.3.Пример расчета схемы параллельного включения допол нительного насоса
3.4.Экономическое обоснование эффективности модерниза
ции насосных станций
4. Сравнительный анализ принятых и предлагаемого ме годов гидравлического расчета
4.1 .Тупиковая разветвленная оросительная сеть и основные нормативные параметры АУВПТ для проведения гидрав
лического расчета
4.2.Расчет оросительной сети аналитическим методом
4.3 .Проверочный расчет
4.4.Сравнительный анализ результатов расчета
Выводы
Литература


Научная новизна диссертационной работы заключается в получении аналитических выражений для определения эквивалентного гидравлического сопротивления разветвленной оросительной сети, для построения обобщенных напорно-расходных характеристик совместно работающих насосов и нахождения рабочей точки АУВПТ. Достоверность и обоснованность основных положений исследования обеспечена применением современных расчетных методов, корректным использованием гидравлических характеристик сетей, оросителей и насосов, непротиворечивостью полученных результатов и апробацией их на практике, а также согласованностью результатов с другими методами расчета. Разработанные методы использовались при выполнении расчетов в процессе проектирования автоматических установок водяного пожаротушения ФГУП «Ведомственная охрана» агентства по судостроению и внедрены в учебный процесс СПбУ ГПС МЧС России и СПб государственного технологического института (технического университета). Глава 1. История возникновения установок пожаротушения неразрывно связана с развитием человеческого общества. Упоминания об устройствах для тушения пожара содержатся уже в древнейших летописях. Описания различных технических устройств пожаротушения встречаются в трудах Архимеда, греческого ученого-механика Ктесибия - изобретателя нагнетательного водоподъемного насоса (П-1 в. Герона Александрийского, Пифагора, римского архитектора Витрувия и др. К. Д. Фроловым проекта и действующего макета прототипа современной установки водяного пожаротушения. В описании проекта автор указывал, что его пожарная машина может быть использована в качестве водопроводной установки. Механизм ее был прост. Двигателем служило водоналивное колесо, приводящее в движение кривошипношатунный механизм. Последний жестко соединялся с поршнями двух подававших воду в распределительную трубу, оборудованную перекрывными кранами. В случае пожара на концы стояков насаживались «кожаные рукава со шприцами» и открывался кран для подачи воды в очаг пожара. В чердачные помещения вода подавалась по стоякам. Внутри таких помещений располагались горизонтальные трубы с отверстиями для разбрызгивания воды. Это изобретение так и не было применено на практике, а осталось только на бумаге в архивах. В году англичанин Джон Кери создает аналогичную установку и получает на нее патент. В году англичанин Стюарт Гаррисон снабдил эту установку оросителем, отдаленно напоминающем спринклер. В году американская фирма «Пармели и К» разрабатывает конструкцию оросителя, получившую название спринклер (от английского «брызгать»). Спустя семь лет Пьер Ориоль из Канта (Франция) создает «автоматический пожаротушитель Ориоля». Принцип его действия не имел особых отличий от уже известных систем, кроме конструкции оросителя. Для разбрызгивания воды автор изобретения использовал сетчатый распылитель. В том же году Фредерик Гриннель из США изобретает отражатель, позволяющий подавать воду из спринклера во всех направлениях. Конструкция спринклера получилась настолько удачной, что буквально со следующего года промышленность освоила их выпуск. Первые промышленные спринклерные установки представляли собой водопроводные системы с подключенными к ним спринклерными головками. Основной частью спринклеров был мостик из нескольких тонких металлических пластинок, спаянных между собой легкоплавким металлом с определенной температурой плавления. При повышении температуры окружающей среды легкоплавкий металл мостика расплавлялся, и спринклер вскрывался. Прекратить разбрызгивание воды можно было закрытием крана водопроводной системы. К спринклерным системам уже тогда предъявлялись жесткие требования: вода должна была равномерно и в достаточном количестве поступать на защищаемую площадь с одновременным орошением потолка; легкоплавкий замок спринклера должен был распадаться при определенной температуре и не препятствовать освобождению пробки, закупоривающей его отверстие. Этим условиям в наибольшей степени отвечал спринклер «Гриннель», получивший широкое распространение в Америке, а затем и во всех промышленно развитых странах. В России установка спринклеров «Гриннель» началась с года. Работа по созданию автоматических установок водяного пожаротушения велась одновременно в нескольких направлениях. В году Ф.
