Обеспечение безопасного функционирования газоконденсатопроводов, отработавших нормативный срок эксплуатации : на примере Оренбургского нефтегазоконденсатного месторождения

• Автор: Резвых, Владислав Анатольевич
• Шифр специальности: 05.26.03, 25.00.19
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Уфа
• Количество страниц: 151 с. : ил.

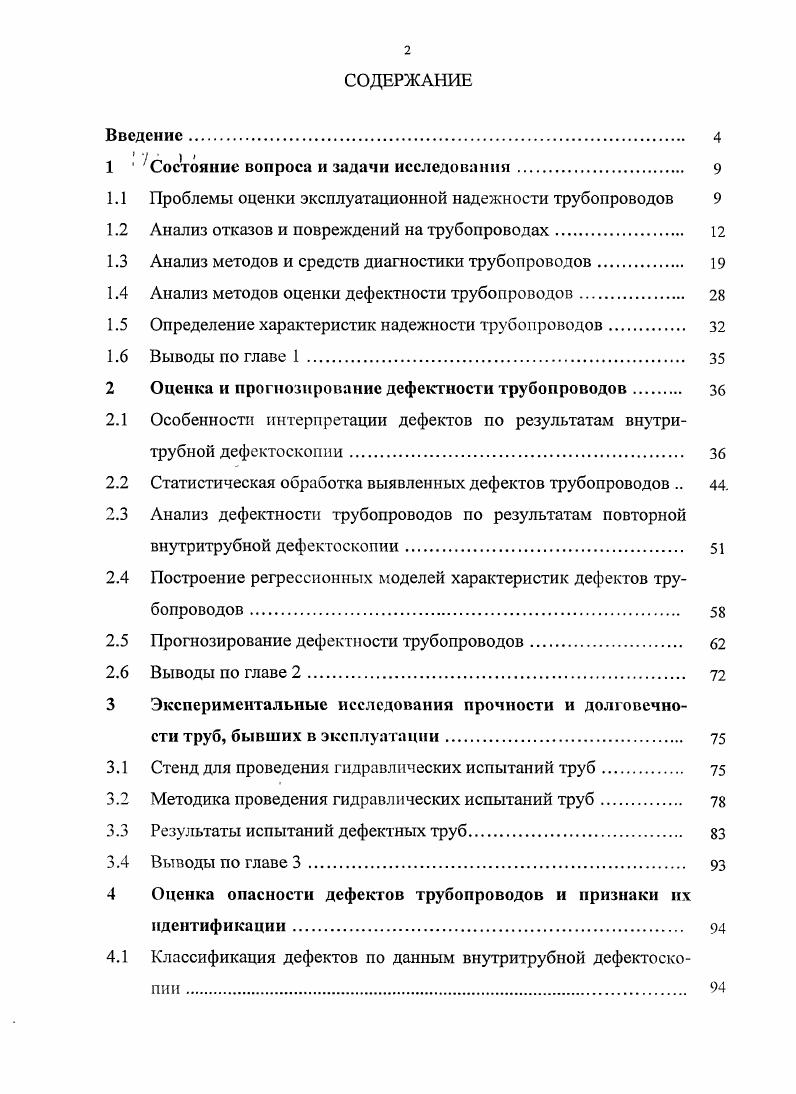

СОДЕРЖАНИЕ
Введение.
1 7 I

1 Состояние вопроса и задачи исследования.

1.1 Проблемы оценки эксплуатационной надежности трубопроводов

1.2 Анализ отказов и повреждений на трубопроводах

1.3 Анализ методов и средств диагностики трубопроводов.

1.4 Анализ методов оценки дефектности трубопроводов

1.5 Определение характеристик надежности трубопроводов.

1.6 Выводы по главе 1 .

2 Оценка и прогнозирование дефектности трубопроводов

2.1 Особенности интерпретации дефектов по результатам внутри
трубной дефектоскопии
2.2 Статистическая обработка выявленных дефектов трубопроводов .
2.3 Анализ дефектности трубопроводов по результатам повторной
внутритрубной дефектоскопии
2.4 Построение регрессионных моделей характеристик дефектов трубопроводов
2.5 Прогнозирование дефектности трубопроводов
2.6 Выводы по главе 2
3 Экспериментальные исследования прочности и долговечности труб, бывших в эксплуатации
3.1 Стенд для проведения гидравлических испытаний труб.
3.2 Методика проведения гидравлических испытаний труб
3.3 Результаты испытаний дефектных труб
3.4 Выводы по главе 3
4 Оценка опасности дефектов трубопроводов и признаки их
идентификации
4.1 Классификация дефектов по данным внутритрубной дефектоскопии

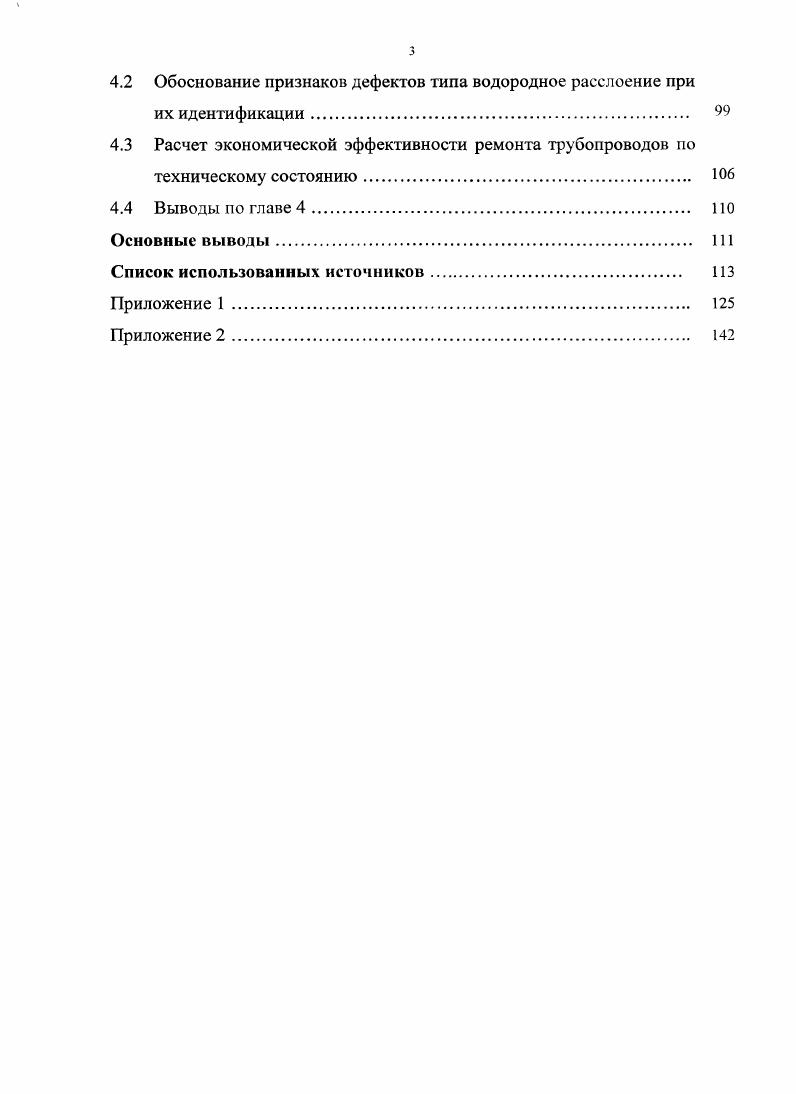

4.2 Обоснование признаков дефектов типа водородное расслоение при
их идентификации
4.3 Расчет экономической эффективности ремонта трубопроводов но техническому состоянию.
4.4 Выводы по главе 4.
Основные выводы.
Список использованных источников


Расчет экономической эффективности ремонта трубопроводов но техническому состоянию. Основные выводы. Приложение 1 . Газопровод Покровка ОГПЗ 1 0 х 7 мм произошел в году. Разрушение началось в основном металле в нижней части трубы и развивалось в обе стороны от места зарождения на длине Ь мм. Одним из примеров может служить разрушение трубопровода регенерированного очищенного газа. Трубопровод был смонтирован в го
ду при реконструкции завода для переработки газа и конденсата в соответствии с проектом, выполненным институтом ЮжНИИгипрогаз, из труб фирмы Сумитомо Металл Индастриз Лимитед Япония х мм по ТУ УР и предназначался для транспорта регенерированного очищенного газа. С начала ввода в эксплуатацию и в момент, предшествующий разрушению, трубопровод находился в резерве с обеих концов был перекрыт отглушен задвижками от действующего оборудования. Тем неменее в результате пропуска задвижки со стороны трубопровода неочищенного газа в него проник и находился под рабочим давлением до 5,7 МПа сероводородсодержащий газ. Разрушение трубопровода произошло в результате развития процессов внутреннего водородноиндуцированного растрескивания ВИР с образованием расслоений площадью до 0,8 м2 и последующим сульфидным коррозионным растрескиванием под напряжением внутреннего, а затем и наружного слоев образовавшихся в результате расслоения стенки трубы рисунок 1. Рисунок 1. ВИР В изломе стенки трубы были обнаружены расслоения, образовавшиеся в результате внутреннего водородноиндуцированного растрескивания, по оси трубы трещины во внутреннем слое стенки, вызванные СКРН.
