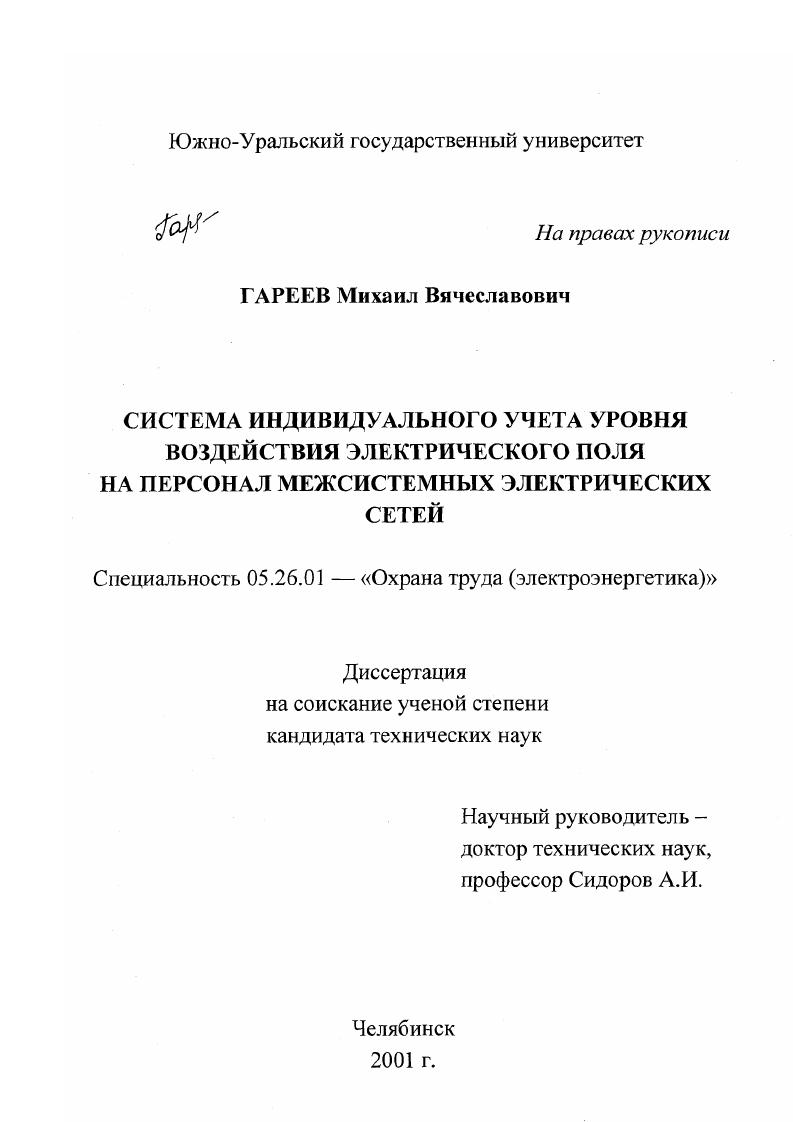

Система индивидуального учета уровня воздействия электрического поля на персонал межсистемных электрических сетей

• Автор: Гареев, Михаил Вячеславович
• Шифр специальности: 05.26.01
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Челябинск
• Количество страниц: 126 с. : ил.

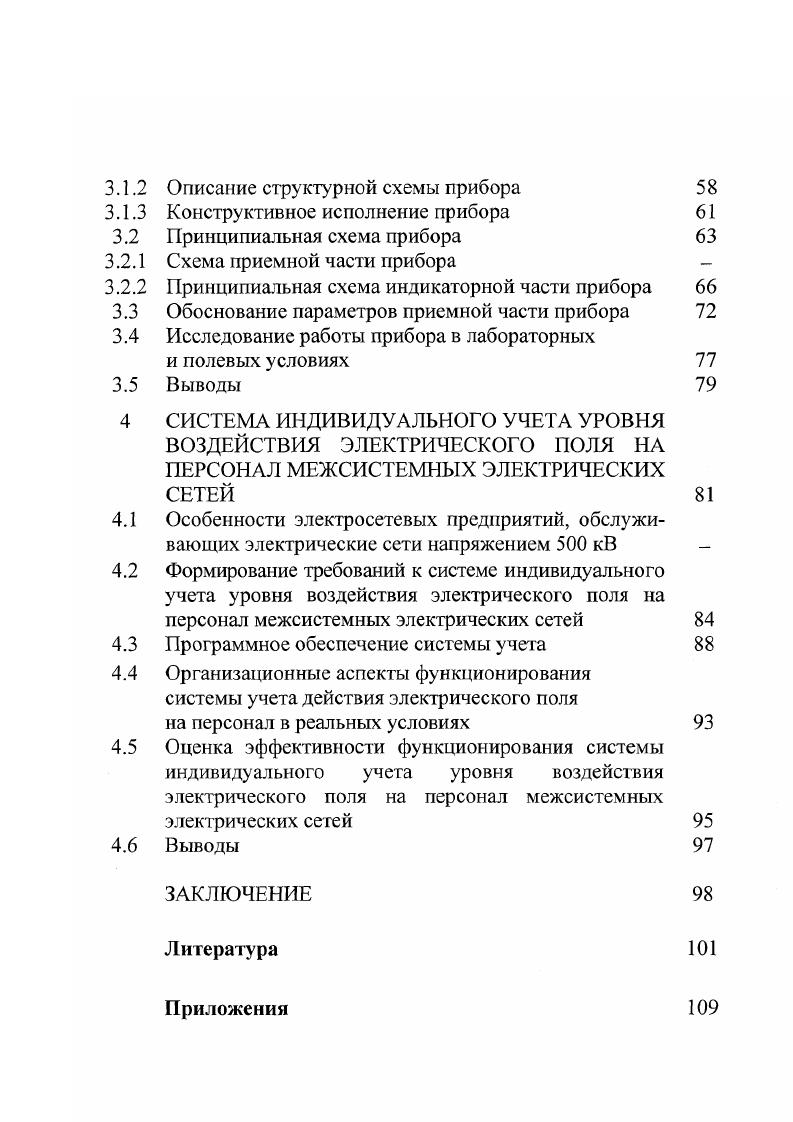

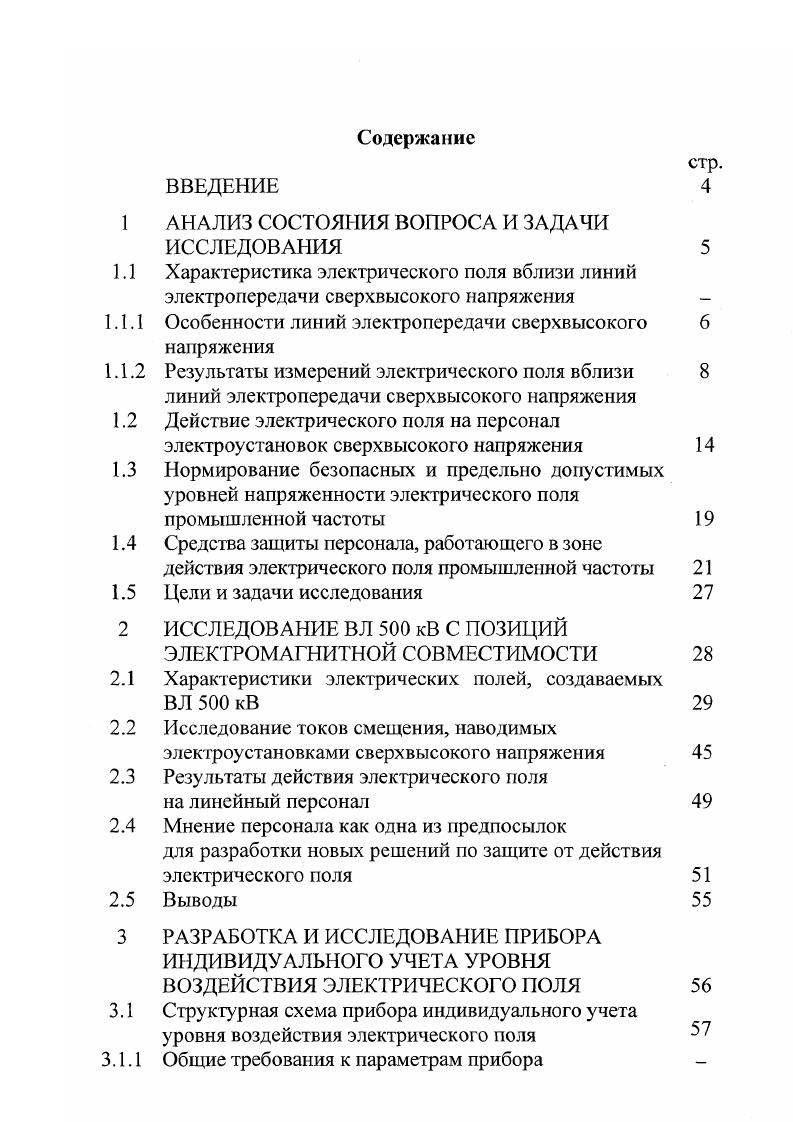

Содержание
1.1.
1.
1.
2.
2.
2.5
3.1.
ВВЕДЕНИЕ

АНАЛИЗ СОСТОЯНИЯ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЯ

Характеристика электрического поля вблизи линий электропередачи сверхвысокого напряжения
Особенности линий электропередачи сверхвысокого
напряжения
Результаты измерений электрического поля вблизи
линий электропередачи сверхвысокого напряжения Действие электрического поля на персонал электроустановок сверхвысокого напряжения
Нормирование безопасных и предельно допустимых уровней напряженности электрического поля промышленной частоты
Средства защиты персонала, работающего в зоне действия электрического поля промышленной частоты Цели и задачи исследования
ИССЛЕДОВАНИЕ ВЛ 0 кВ С ПОЗИЦИЙ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ
Характеристики электрических полей, создаваемых ВЛ 0 кВ
Исследование токов смещения, наводимых электроустановками сверхвысокого напряжения
Результаты действия электрического поля на линейный персонал
Мнение персонала как одна из предпосылок для разработки новых решений по защите от действия электрического поля
Выводы
РАЗРАБОТКА И ИССЛЕДОВАНИЕ ПРИБОРА ИНДИВИДУАЛЬНОГО УЧЕТА УРОВНЯ ВОЗДЕЙСТВИЯ ЭЛЕКТРИЧЕСКОГО ПОЛЯ
Структурная схема прибора индивидуального учета уровня воздействия электрического ПОЛЯ
Общие требования к параметрам прибора
3.1.
3.2.
3.
3.5
4.
4.
4.
Описание структурной схемы прибора
Конструктивное исполнение прибора
Принципиальная схема прибора
Схема приемной части прибора
Принципиальная схема индикаторной части прибора Обоснование параметров приемной части прибора
Исследование работы прибора в лабораторных и полевых условиях
Выводы
СИСТЕМА ИНДИВИДУАЛЬНОГО УЧЕТА УРОВНЯ ВОЗДЕЙСТВИЯ ЭЛЕКТРИЧЕСКОГО ПОЛЯ НА ПЕРСОНАЛ МЕЖСИСТЕМНЫХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ
Особенности электросетевых предприятий, обслуживающих электрические сети напряжением 0 кВ
Формирование требований к системе индивидуального учета уровня воздействия электрического поля на персонал межсистемных электрических сетей
Программное обеспечение системы учета
Организационные аспекты функционирования системы учета действия электрического поля на персонал в реальных условиях
Оценка эффективности функционирования системы индивидуального учета уровня воздействия электрического поля на персонал межсистемных электрических сетей
Выводы
ЗАКЛЮЧЕНИЕ
Литература


Так, например, по данным проектируется линия с номинальным напряжением 0 кВ Намибия ЮАР, которая будет в последующем одним из элементов объединения энергосистем Южной Африки и позволит обеспечить параллельную работу энергосистем ЮАР, Намибии и Республики Конго. Расчетная пропускная способность новой линии составляет 0 МВт, суммарная протяженность 0 км. Развитие отечественных сетей сверхвысокого напряжения в последние годы замедлилось, что объясняется спадом производства и соответствующим снижением энергопотребления, а также тем, что в условиях экономической самостоятельности субъектов России усиливается их стремление к энергетическому самобалансированию. Однако, несмотря на падение темпов развития сетей сверхвысокого напряжения, значение функционирующих на сегодняшний день ВЛ для энергетики страны попрежнему огромно. Вопросы, связанные с эксплуатацией и ремонтом линий, с учетом недостаточного финансирования и неизбежного износа оборудования, встают особенно остро. Проблема усугубляется также значительной протяженностью ВЛ В табл. В и выше. Таблица 1. Среднегодовые темпы ввода ВЛ 0,0 и 0 кВ в РФ в гг. Годы Протяженность ВЛ, тыс. Таблица 1. Сводные данные по состоянию развития и объемам ввода в гг. Напряжение ВЛ, кВ Протяженность ВЛ в одноцепном исчислении, тыс. Ввиду широкого распространения ЛЭП сверхвысокого напряжения нельзя не учитывать неблагоприятное воздействие, оказываемое этими линиями на окружающую среду и обслуживающий персонал. Поле вблизи ВЛ, работающих на переменном напряжении равно как и других электроустановок переменного напряжения, в общем случае является электромагнитным. Однако при этом необходимо учитывать то обстоятельство, что рассматривать поле ВЛ как электромагнитное правомерно лишь в том случае, если расстояние между источником провода ВЛ и приемником человеком или измерительным прибором много больше или по крайней мере сравнимо с длиной волны этого поля. С скорость света, С 3 8 мс , рабочая частота линии, Гц, з. А 6 6 м, или А км. Таким образом, поле, создаваемое В Л, является в полном смысле электромагнитным лишь на расстоянии от линии не менее км . Ясно, что при этом условии изучение влияния поля на организм человека лишено всякого практического смысла. Реально же обслуживающий персонал в процессе своей деятельности находится на расстоянии приблизительно от 6 до метров от источника поля проводов линии, что на 5 или 6 порядков меньше длины волны, в зоне, где электромагнитная волна еще не сформирована так называемая зона индукции. Поэтому электрическую и магнитную составляющую поля можно рассматривать независимо друг от друга, причем указанная особенность относится не только к частоте Гц, но и, как отмечается в , к частотам вплоть до 0 кГц. Магнитная составляющая поля, ввиду относительно небольшой величины тока, протекающего по проводам В Л, незначительна обычно не превышает по амплитуде напряженности магнитного поля Земли и с ней можно не считаться . С точки зрения воздействия на человека основным вредным фактором здесь является электрическая составляющая, для краткости часто называемая просто электрическим полем ЭП. Представляется правомерным рассматривать эго ЭП как электростатическое, но изменяющееся по величине и знаку с частотой Гц. Система человек провода ВЛ представляет собой, по сути дела, своеобразный конденсатор, диэлектриком которого является воздух, а обкладками тело человека и фазы линии. Поскольку такой конденсатор обладает определенной электрической емкостью и подключен к источник переменного напряжения, возникает емкостный ток так называемый ток смещения, протекающий по цепи провод воздух тело человека земля. ВЛ напряженностью ЭП и величиной тока смещения через тело человека. В литературе имеются сведения по результатам расчетов 9, , , , , , , , , , и измерений , , , , , , , , , напряженности ЭП и токов смещения вблизи линий сверхвысокого напряжения как в нашей стране, так и за рубежом. По данным , на ряде В Л Ленинградской области зарегистрированы значения, приведенные в табл. Напряженность ЭП в этой работе измерялась на высоте 1,3 м от поверхности земли или опоры прибором ПЗ 1, а ток смещения микроамперметром переменного тока. Авторы приводят экспериментальные данные, полученные на ВЛ некоторых стран и показанные в табл. Таблица 1.
