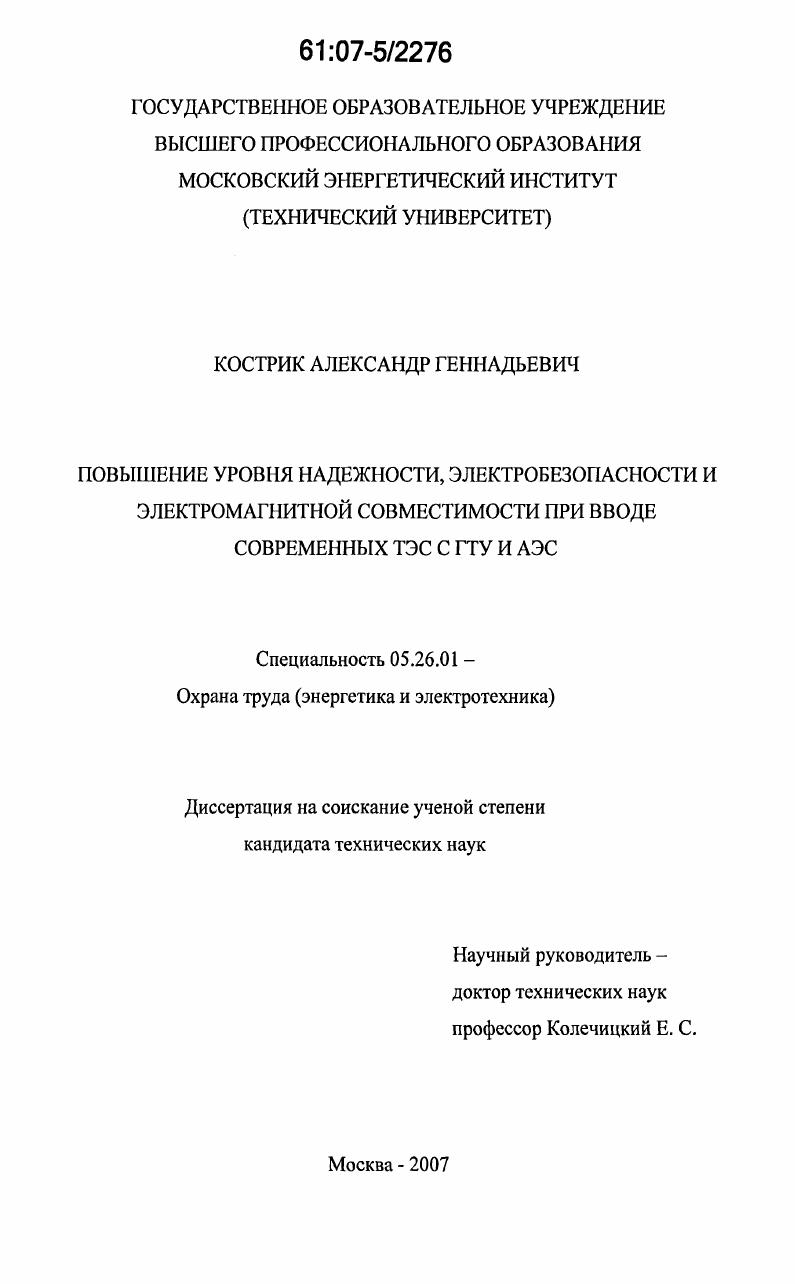

Повышение уровня надежности, электробезопасности и электромагнитной совместимости при вводе современных ТЭС с ГТУ и АЭС

• Автор: Кострик, Александр Геннадьевич
• Шифр специальности: 05.26.01
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Москва
• Количество страниц: 184 с. : ил.

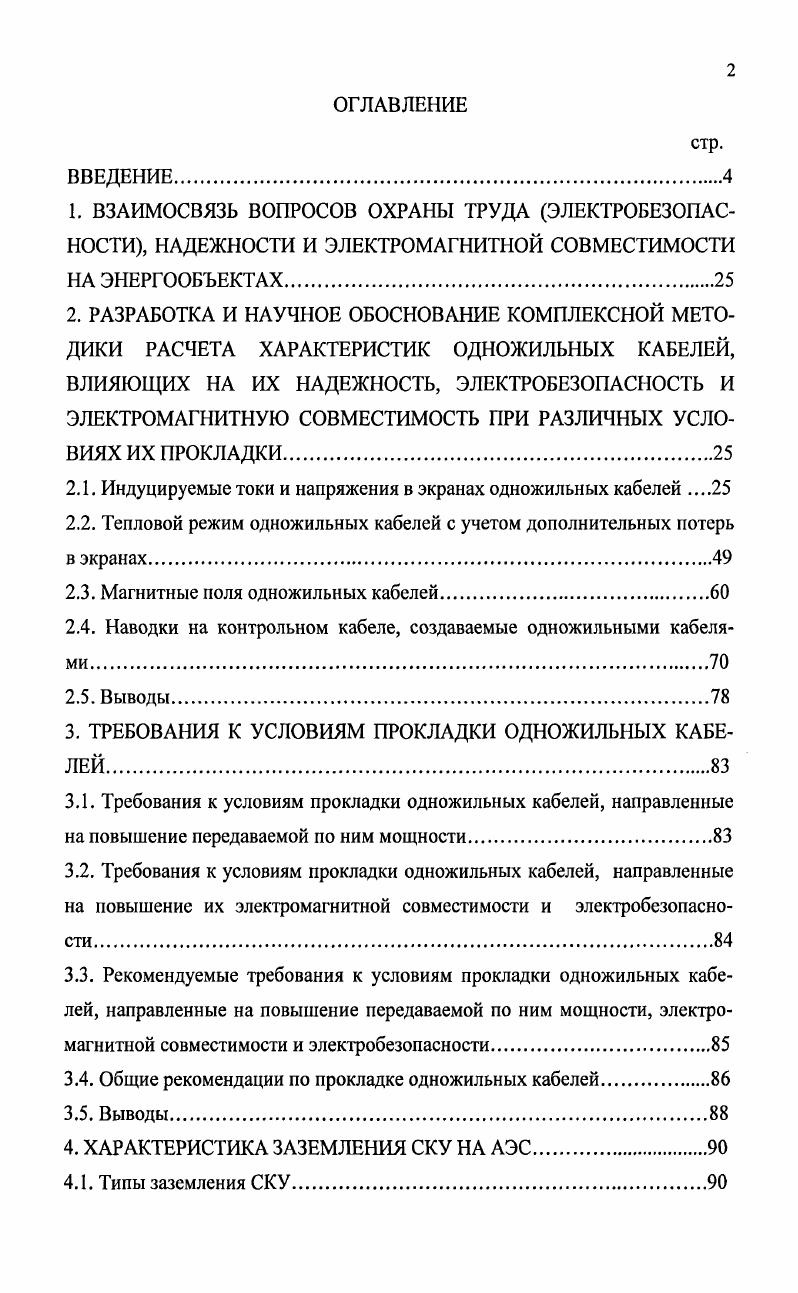

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
1. ВЗАИМОСВЯЗЬ ВОПРОСОВ ОХРАНЫ ТРУДА ЭЛЕКТРОБЕЗОПАСНОСТИ, НАДЕЖНОСТИ И ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ НА ЭНЕРГООБЪЕКТАХ.
2. РАЗРАБОТКА И НАУЧНОЕ ОБОСНОВАНИЕ КОМПЛЕКСНОЙ МЕТОДИКИ РАСЧЕТА ХАРАКТЕРИСТИК ОДНОЖИЛЬНЫХ КАБЕЛЕЙ, ВЛИЯЮЩИХ НА ИХ НАДЕЖНОСТЬ, ЭЛЕКТРОБЕЗОПАСНОСТЬ И ЭЛЕКТРОМАГНИТНУЮ СОВМЕСТИМОСТЬ ПРИ РАЗЛИЧНЫХ УСЛОВИЯХ ИХ ПРОКЛАДКИ.

2.1. Индуцируемые токи и напряжения в экранах одножильных кабелей

2.2. Тепловой режим одножильных кабелей с учетом дополнительных потерь в экранах.

2.3. Магнитные поля одножильных кабелей.

2.4. Наводки на контрольном кабеле, создаваемые одножильными кабелями

2.5. Выводы.

3. ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОКЛАДКИ ОДНОЖИЛЬНЫХ КАБЕЛЕЙ.

3.1. Требования к условиям прокладки одножильных кабелей, направленные на повышение передаваемой по ним мощности.
3.2. Требования к условиям прокладки одножильных кабелей, направленные на повышение их электромагнитной совместимости и электробезопасности.
3.3. Рекомендуемые требования к условиям прокладки одножильных кабелей, направленные на повышение передаваемой по ним мощности, электромагнитной совместимости и электробезопасности.
3.4. Общие рекомендации по прокладке одножильных кабелей
3.5. Выводы.
4. ХАРАКТЕРИСТИКА ЗАЗЕМЛЕНИЯ СКУ НА АЭС.
4.1. Типы заземления СКУ
4.2. Устройство спецзаземления СКУ на АЭС
4.3. Высокочастотные и импульсные воздействия на систему спецзаземления СКУ на АЭС через заземлитель
4.4. Выводы.
5. РАЗРАБОТКА МЕТОДИКИ ДИАГНОСТИКИ И РЕЗУЛЬТАТЫ ОБСЛЕДОВАНИЯ СПЕЦЗАЗЕМЛЕНИЯ СКУ ЭНЕРГОБЛОКА АЭС
5.1. Разработка методики обследования спецзаземления СКУ энергоблоков на АЭС
5.2. Результаты обследования спецзаземления СКУ энергоблоков на АЭС.
5.3. Предлагаемая система спецзаземления для СКУ энергоблоков АЭС
5.4. Выводы.
ЗАКЛЮЧЕНИЕ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


В зависимости от выбранных условий прокладки одножильных кабелей, эти параметры могут обеспечить либо повышенную допустимую нагрузку, либо хорошую электромагнитную совместимость и электробезопасность. В каждом отдельном случае применения одножильных кабелей необходим системный подход и выбор рационального решения . Такая комплексная инженерная методика была разработана автором работы см. Приложение 1. Результаты расчета по ней достаточно хорошо подтверждаются экспериментальными данными. ГТУ. В части повышения уровня охраны труда электробезопасности обслуживающего персонала на АЭС рассмотрены вопросы обеспечения электромагнитной совместимости и надежности работы современных технических средств систем контроля и управления СКУ. В основе этой части работы лежит опыт обследования и наладки устройств заземления СКУ в период нусконаладочных работ и плановопредупредительных ремонтов энергоблоков типа ВВЭР на АЭС . Обязательным условием обеспечения электромагнитной совместимости СКУ на АЭС является благоприятная электромагнитная обстановка. Знание электромагнитной обстановки необходимо, чтобы сформулировать технические требования к устанавливаемым устройствам и аппаратуре СКУ. В то же время, к определению электромагнитной обстановки можно приступать лишь после обследования технического состояния и приведения в порядок устройств заземления, как важнейшего фактора электромагнитной совместимости . Однако, вплоть до настоящего времени на всех этапах создания или реконструкции СКУ на АЭС от проектирования до периода рабочей эксплуатации эта проблема остается вне поля зрения технических специалистов отрасли . Заземляющее устройство для СКУ на АЭС представляет сложную пространственную систему, выполненную в виде дерева и заземленную в одной точке. Она охватывает примерно помещений с аппаратурой и больше сотни шкафов и стоек в здании реакторного отделения и машзале. В такой системе должны отсутствовать замкнутые контуры и вторые точки заземления. Объем работ, выполняемый при контроле заземляющего устройства СКУ, не позволяет выявлять неисправности в нем. СКУ, позволяющем выявлять все неисправности, обусловленные проектными, монтажными и наладочными ошибками, с выдачей рекомендаций, направленных на устранение этих неисправностей и повышение уровня надежности, электромагнитной совместимости и электробезопасности СКУ на АЭС. Такого рода метод, основанный на селективном измерении переменных токов от внешнего генератора в элементах спецзаземления, позволяющий составить его реальную пространственную схему был разработан сотрудниками Научнопроизводственного подразделения ЮгОРГРЭС филиала ОАО Южный инженерный центр энергетики. Идея метода состоит в том, что генератор определенной частоты, отличной от промышленной, подключается последовательно к различным точкам спецзаземления. Токоизмерительными клещами с селективным вольтметром, настроенным на частоту генератора, измеряется ток во всех элементах спецзаземления, и определяются проводники и точки утечки тока, замкнутые контуры и другие неисправности. Указанный метод апробировался на пяти энергоблоках АЭС России и зарекомендовал себя пригодным и в настоящее время единственно возможным способом диагностирования спецзаземления СКУ любой сложности. Проведенные с использованием этого метода работы выявили большое количество, как простых, так и скрытых неисправностей различного характера и происхождения, в устройствах спецзаземления, имеющихся на действующих и вновь вводимых энергоблоках. Для снижения возможности возникновения неисправностей в таком ответственном элементе СКУ на АЭС, как устройство заземления, необходимо отказаться от одноточечного принципа. Этот принцип в том виде, в каком он применен в настоящее время для СКУ на АЭС, не отвечает требованиям но надежности и электромагнитной совместимости к современной микропроцессорной аппаратуре, и, наоборот, значительно понижает уровень ее помехозащищенности. В связи с этим предлагается другой подход к устройству заземления СКУ, успешно применяемый зарубежом и рекомендуемый МЭК.
