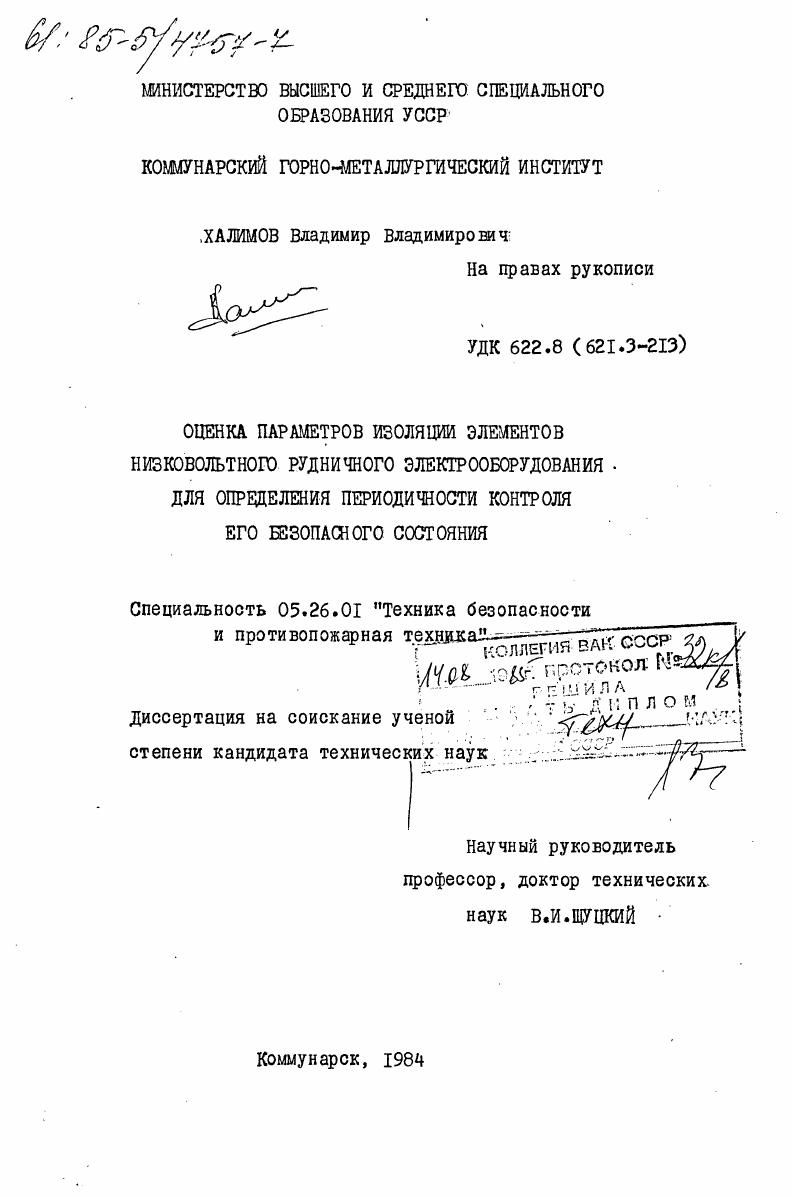

Оценка параметров изоляции элементов низковольтного оборудования для определения периодичности контроля его безопасного состояния

• Автор: Халимов, Владимир Владимирович
• Шифр специальности: 05.26.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Коммунарск
• Количество страниц: 253 c. : ил

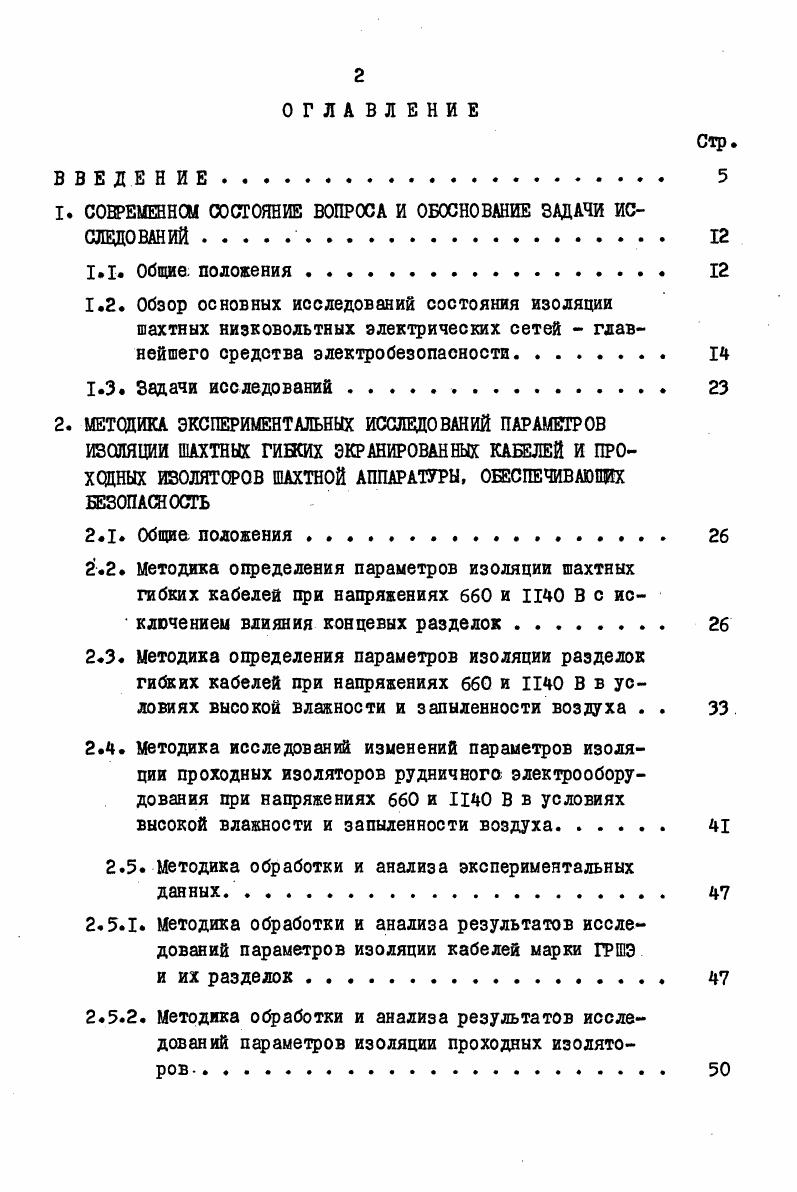

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.

1. СОВРЕМЕННОМ СОСТОЯНИЕ ВОПРОСА И ОБОСНОВАНИЕ ЗАДАЧИ ИССЛЕДОВАНИЙ .

. Общие, положения

1.2. Обзор основных исследований состояния изоляции шахтных низковольтных электрических сетей главнейшего средства электробезопасности.

1.3. Задачи исследований .

2. МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ ПАРАМЕТРОВ

ИЗОЛЯЦИИ ШАХТНЫХ ГИБКИХ ЭКРАНИРОВАННЫХ КАБЕЛЕЙ И ПРОХОДНЫХ ИЗОЛЯТОРОВ ШАХТНОЙ АППАРАТУРЫ, ОЕЕСПЕЧИВАЮВДХ

БЕЗОПАСНОСТЬ

2.Х Общие, положения

2.2. Методика определения параметров изоляции шахтных гибких кабелей при напряжениях 0 и Ц В с ис
ключениеы влияния концевых разделок .
2.3. Методика определения параметров изоляции разделок гибких кабелей при напряжениях 0 и В в условиях высокой влажности и запыленности воздуха . .
2.4. методика исследований изменений параметров изоляции проходных изоляторов рудничного электрооборудования при напряжениях 0 и В в условиях высокой влажности и запыленности воздуха.
2.5. Методика обработки и анализа экспериментальных
данных .
2.5.1. Методика обработки и анализа результатов исследований параметров изоляции кабелей марки ГРШЭ
и их разделок.
2.5.2. Методика обработки и анализа результатов исследований параметров изоляции проходных изоляторов . . . . . . .

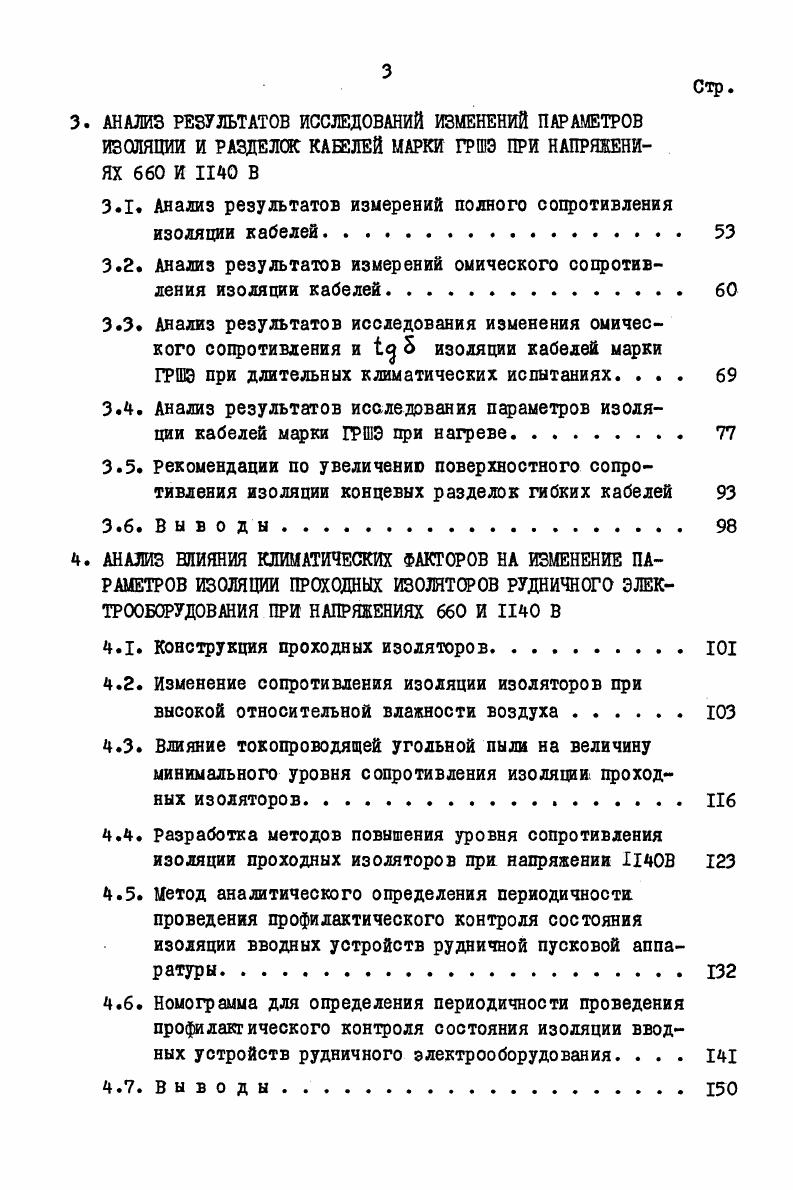

3. АНАЛИЗ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЙ ИЗМЕНЕНИЙ ПАРАМЕТРОВ
ИЗОЛЯЦИИ И РАЗДЕЛОК КАБЕЛЕЙ МАРКИ ГРШЭ ПРИ НАПРЯЖЕНИЯХ б бо и то в
3.1. Анализ результатов измерений полного сопротивления изоляции кабелей.
3.2. Анализ результатов измерений омического сопротивления изоляции кабелей.
3.3. Анализ результатов исследования изменения омического сопротивления и 5 изоляции кабелей марки
ГРШЭ при длительных климатических испытаниях. .
3.4. Анализ результатов исследования параметров изоляции кабелей марки ГРП1Э при напеве.
3.5. Рекомендации по увеличению поверхностного сопротивления изоляции концевых разделок гибких кабелей
3.6. В ы в о д ы.
4. АНАЛИЗ ВЛИЯНИЯ КЛИМАТИЧЕСКИХ ФАКТОРОВ НА ИЗМЕНЕНИЕ ПАРАМЕТРОВ ИЗОЛЯЦИИ ПРОХОДНЫХ ИЗОЛЯТОРОВ РУДНИЧНОГО ЭЛЕКТРООБОРУДОВАНИЯ ПРИ НАПРЯЖЕНИЯХ 0 И В
4.1. Конструкция проходных изоляторов
4.2. Изменение сопротивления изоляции изоляторов при высокой относительной влажности воздуха
4.3. Влияние токопроводящей угольной пыли на величину минимального уровня сопротивления изоляции проходных изоляторов
4.4. Разработка методов повышения уровня сопротивления изоляции проходных изоляторов при напряжении IIВ
4.5. Метод аналитического определения периодичности проведения профилактического контроля состояния изоляции вводных устройств рудничной пусковой аппаратуры
4.6. Номограмма для определения периодичности проведения профилактического контроля состояния изоляции вводных устройств рудничного электрооборудования. . . .
4.7. В ы в о д ы.
5. ДИНАМИКА ИЗМЕНЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОХОДНЫХ
ИЗОЛЯТОРОВ РУДНИЧНОГО ЭЛЕКТРООБОРУДОВАНИЯ, КОНЦЕВЫХ
РАЗДЕЛОК ГИНСИХ КАБЕЛЕЙ И ЕЕ ВЛИЯНИЕ НА ЭЛЕКТРОБЕЗОПАСНОСТЬ
5.1. Изменение полного и омического сопротивлений изоляции проходных изоляторов при циклическом изменении температуры
5.2. Определение функций, описывающих изменения полного и омического сопротивления изоляции проходных изоляторов при циклических изменениях температуры
5.3. Скорости изменения сопротивления изоляции проходных изоляторов при длительном воздействии повышенной влажности и температуры
5.4. Динамика изменения омического сопротивления изоляции концевых разделок кабелей при одновременном воздействии температуры и повышенной влажности . .
Влияние динамики омического сопротивления изоляции на электробезопасность участковых электрических сетей
5.6. Выводы.
ЗАКЛЮЧЕНИЕ.
ОПИСОК ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЕ.
ВВЕДЕН И Е
Актуальность


Поэтому выполнение рекомендаций МакНШ по очистке разделок от талька и в настоящее время является необходимым в сетях напряжением 0, 0 и над В. Однако этот способ нуждается в доработке, в частности, в разработке методов очистки силовых жил кабеля от талька. Правилах , , отсутствуют инструкции по проведению профилактики концевых разделок. Особо необходимо отметить, что уровень сопротивления изоляции электрических сетей в значительной мере определяется величиной поверхностного сопротивления изоляции проходных изоляторов электрооборудования. Об этом свиедетельствуют результаты исследований сопротивления изоляции электрических сетей шахт Донецкого, Криворожского, кузнецкого и других угольных и рудных бассейнов страны 9, , ад, , , , , , , 1, 2. Работы по увеличению поверхностного сопротивления изоляции проводились и проводятся в направлении применения более качественных изоляционных материалов 9,II,,,. К и ДО, обладающих высоким поверхностным сопротивлением при нормальных климатических условиях п, , , . Однако, при наличии слоя угольной пыли на поверхностях изоляторов, изготовленных из прессматериалов К и ДО,их поверхностное сопротивление изоляции резко уменьшается 8, ю. Очистка изоляторов и концевых разделок от пыли приводит к существенному повышению соцротивления изоляции кабельной сети , ЗЗ . Однако, такой метод профилактики не используется при эксплуатации шахтных низковольтных сетей, хотя целесообразность его применения подтверждена многолетней практикой применения в высоковольтных сетях, работающих в загрязненной атмосфере з, бз. В Правила технической эксплуатации угольных и сланцевых шахт ПТЭ включены нормы на длину разделок гибких и бронированных кабелей. Испытания разделок кабелей, выполненных в соответствии с ПТЭ, показали, что уровень сопротивления изоляции разделок является достаточным . Однако, при обосновании норы не учитывалось шунтирующее влияние поверхностного сопротивления изоляции проходных изоляторов. Кроме этого, для увеличения поверхностного сопротивления изоляции, как вытекает из , необходимо увеличивать длину разделки,что, в свою очередь, влечет за собой изменение габаритов вводных устройств электроаппаратуры и электродвигателей. В г. Э.В. Калининым выполнено исследование состояния изоляции пусковой аппаратуры, кабелей и электродвигателей участковых электрических сетей напряжением 0 и 0 В на шахтах объединения Гуковуголь, в результате которого были установлены пределы изменения абсолютных величин параметров изоляции и их устойчивые уровни . Большое внимание в работе к. Э.В. Так, предложены научно обоснованные нормативы периодичности плановопредупредительных ремонтов и профилактики шахтной электроаппаратуры и кабелей. Для низковольтных взрывобезопасных электродвигателей серий КОФ, ЭДКОФ, ВАО, ВАОЛ и др. ПМВИ и ПВИ, входящих в комплект оборудования высокопроизводительных очистных забоев, рекомендуется ремонтные осмотры проводить через шесть недель, для гибких кабелей через каждые две недели. Но в предложенных рекомендациях отсутствуют нормативы по определению периодичности осмотров и профилактики отдельных элементов электрооборудования и концевых разделок гибких кабелей, от сопротивления изоляции которых, как указывалось выше, в значительной степени зависит уровень электрооезопасности при эксплуатации участковых электрических сетей. Обоощая вышесказанное, необходимо отметить, что МГИ, МакНИИ, ВостНШ, а также отдельными исследователями выполнен большой объем раоот по исследованию состояния изоляции подземных низковольтных электрических сетей напряжением 7, 0 и 0 В как главнейшего средства электробезопасности. Доведенные исследования позволили внедрить новые образцы пусковой аппаратуры, кабелей, электродвигателей, изоляции которых изготовлена из материалов, тлеющих высокие электрические и механические параметры, а также разработать основные положения профилактического обслуживания рудничного электрооборудования, что в свою очередь, способствовало повышению уровня электроезопасности при обслуживании электроустановок в подземных выработках шахт.
