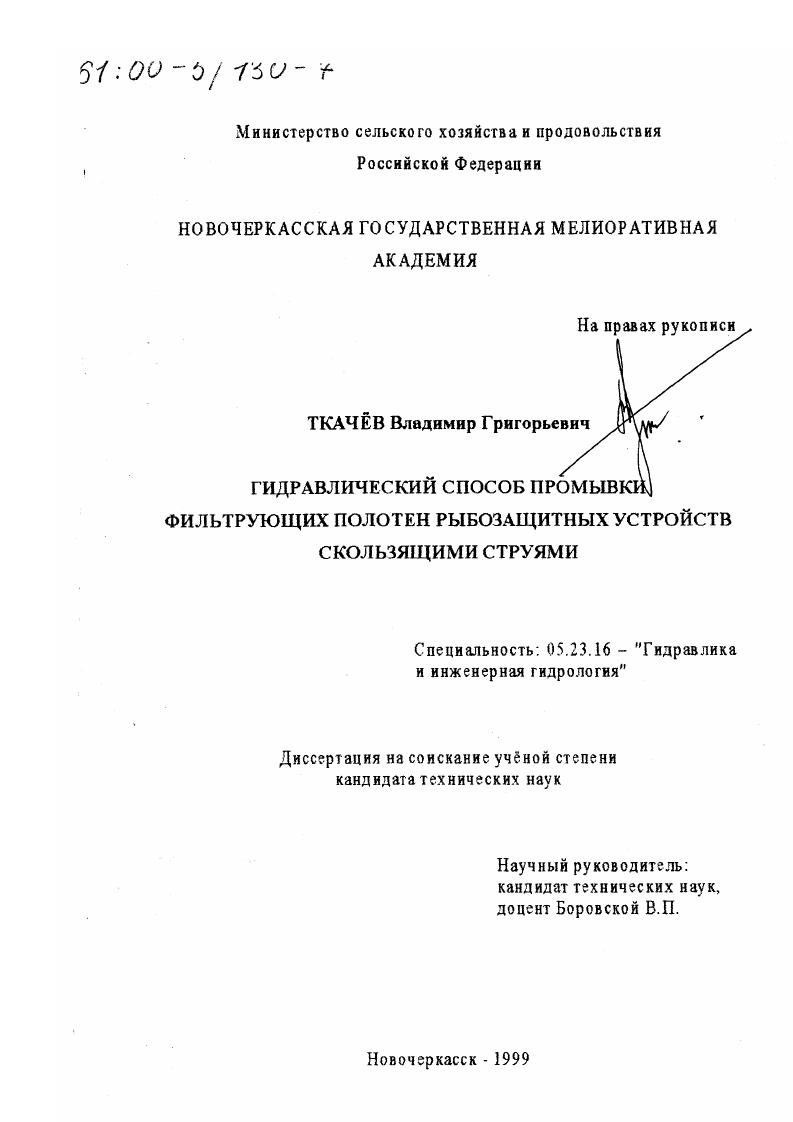

Гидравлический способ промывки фильтрующих полотен рыбозащитных устройств скользящими струями

• Автор: Ткачев, Владимир Григорьевич
• Шифр специальности: 05.23.16
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Новочеркасск
• Количество страниц: 187 с. : ил.

СОСТОЯНИЕ ИЗУЧЕННОСТИ ВОПРОСА И ПОСТАНОВКА ЗАДАЧИ. Выводы по главе. Выводы по главе. Описание экспериментальной установки, методика проведения исследований. Выводы по главе. Криволинейный участок. Развитый пристенный участок. РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ И ЭКСПЛУАТАЦИИ . Оптимизация геометрических размеров струеформирующего насадка . Определение оптимальных размеров водонепроницаемого экрана гидравлической флейты промывного устройства. Рис. Соотношение 1. Дальнейшее решение задачи сводится к определению параметров течения, индуцированного искривляющейся струей, при наличии экрана. Задача является сложной, и имеющиеся в настоящее время решения задач о течениях, индуцированных скоростями, относятся к значительно более простым случаям Секундов А. Н., Яковленский О. В., , когда нет искривления
струн и течение симметрично. Поэтому в имеющихся расчетах по ходу решения принимается ряд упрощающих предположений, например, предполагается, что величина параметра нарастает вдоль струи по степенному закону вплоть до точки касания струи с экраном
гДе 5, 5 длина дуги траектории струн текущая и в точке касания струи экрана хк параметр Т в точке К см.


Оптимизация геометрических размеров струеформирующего насадка . Определение оптимальных размеров водонепроницаемого экрана гидравлической флейты промывного устройства. Рис. Соотношение 1. Дальнейшее решение задачи сводится к определению параметров течения, индуцированного искривляющейся струей, при наличии экрана. Задача является сложной, и имеющиеся в настоящее время решения задач о течениях, индуцированных скоростями, относятся к значительно более простым случаям Секундов А. Н., Яковленский О. В., , когда нет искривления
струн и течение симметрично. Поэтому в имеющихся расчетах по ходу решения принимается ряд упрощающих предположений, например, предполагается, что величина параметра нарастает вдоль струи по степенному закону вплоть до точки касания струи с экраном
гДе 5, 5 длина дуги траектории струн текущая и в точке касания струи экрана хк параметр Т в точке К см. К показатель степени зависит от расширения струи и составляет . Помимо этого допускается предположение о том, что струя развивается на участке от начального среза сопла и до точки касания с экраном так же, как обычная затопленная струя. Согласно Абрамович Т. Н., это предположение достаточно точно выполняется в реальных условиях при слабых искривлениях траектории струн. Для определения кинематических характеристик струи используется условие сохранения импульса в поперечных сечениях струи. С принятые в расчете константы, связанные с расширением струи. После определения параметров струи в створе ее касания с экраном и интегрирования уравнения 1. У р0Х Х1Хг.
