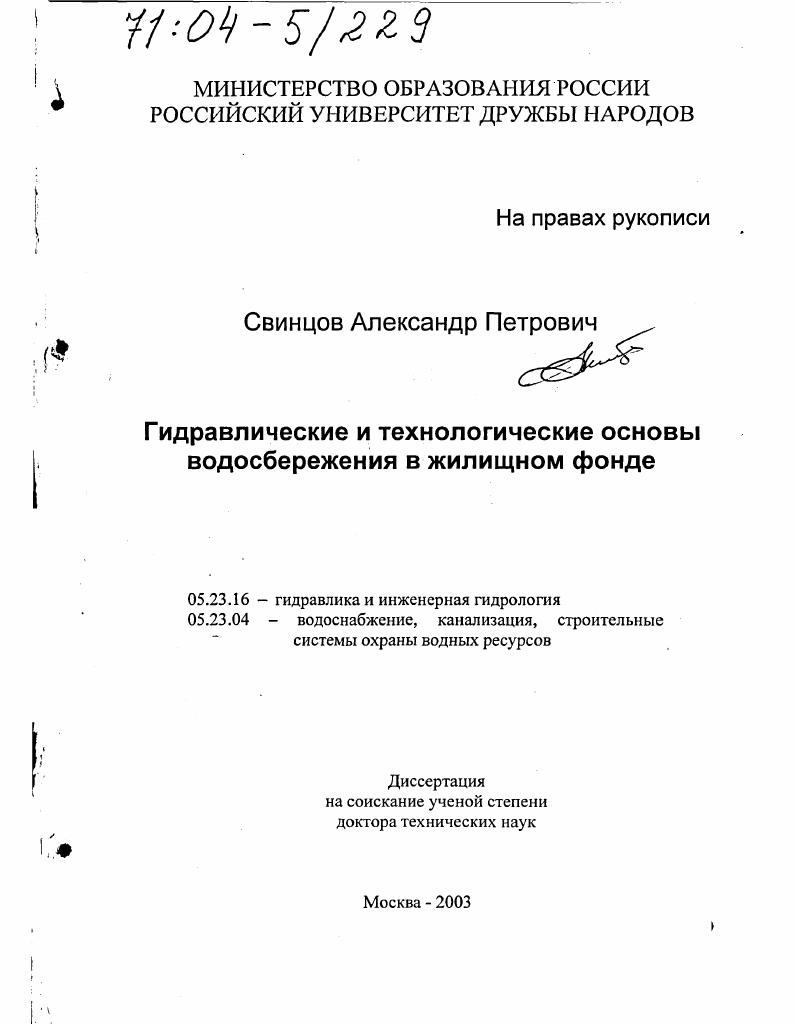

Гидравлические и технологические основы водосбережения в жилищном фонде

• Автор: Свинцов, Александр Петрович
• Шифр специальности: 05.23.16, 05.23.04
• Научная степень: Докторская
• Год защиты: 2003
• Место защиты: Москва
• Количество страниц: 351 с. : ил.

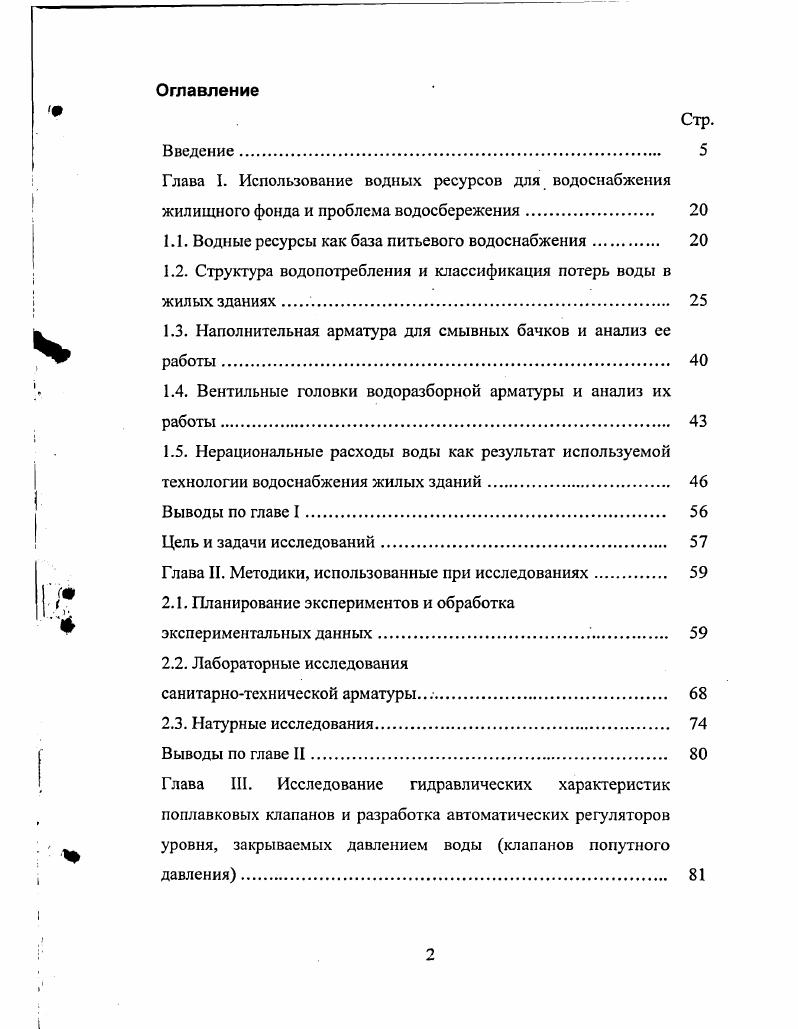

Введение
Глава I. Использование водных ресурсов для водоснабжения жилищного фонда и проблема водосбережения

1.1. Водные ресурсы как база питьевого водоснабжения.

1.2. Структура водопотребления и классификация потерь воды в жилых зданиях

4 1.3. Наполнительная арматура для смывных бачков и анализ се

работы.

1.4. Вентильные головки водоразборной арматуры и анализ их работы.

1.5. Нерациональные расходы воды как результат используемой

технологии водоснабжения жилых зданий

Выводы по главе I

Цель и задачи исследований.

Глава II. Методики, использованные при исследованиях.
у 2.1. Планирование экспериментов и обработка
экспериментальных данных.
2.2. Лабораторные исследования
санитарнотехнической арматуры
2.3. Натурные исследования.
Выводы по главе II.
Глава III. Исследование гидравлических характеристик поплавковых клапанов и разработка автоматических регуляторов
уровня, закрываемых давлением воды клапанов попутного
давления.

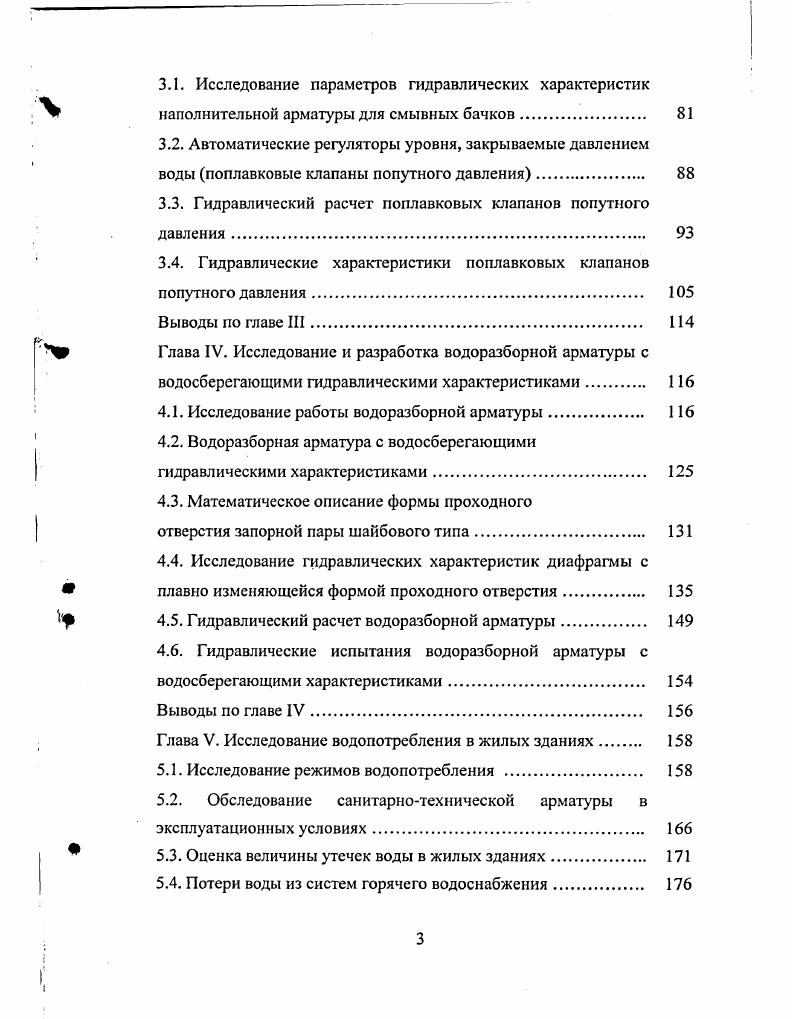

3.1. Исследование параметров гидравлических характеристик наполнительной арматуры для смывных бачков
3.2. Автоматические регуляторы уровня, закрываемые давлением воды поплавковые клапаны попутного давления.
3.3. Гидравлический расчет поплавковых клапанов попутного давления
3.4. Гидравлические характеристики поплавковых клапанов
попутного давления.
Выводы по главе III
Глава IV. Исследование и разработка водоразборной арматуры с водосберегающими гидравлическими характеристиками
4.1. Исследование работы водоразборной арматуры
4.2. Водоразборная арматура с водосберегающими гидравлическими характеристиками.
4.3. Математическое описание формы проходного
отверстия запорной пары шайбового типа.
4.4. Исследование гидравлических характеристик диафрагмы с плавно изменяющейся формой проходного отверстия
4.5. Гидравлический расчет водоразборной арматуры
4.6. Гидравлические испытания водоразборной арматуры с
водосберегающими характеристиками
Выводы по главе IV.
Глава V. Исследование водопотрсбления в жилых зданиях
5.1. Исследование режимов водопотрсбления .
5.2. Обследование санитарнотехнической арматуры в эксплуатационных условиях
5.3. Оценка величины утечек воды в жилых зданиях.
5.4. Потери воды из систем горячего водоснабжения
5.5. Эффективность устранения утечек воды на заводомерных, линиях.
5.6. Достоверный приборный учет водопотребления
в жилых зданиях
Выводы по главе V
Глава VI. Технология управления водопотреблением в жилых зданиях
6.1. Водопотребление как фактор, определяющий управляемость системы водоснабжения жилых зданий.
6.2. Тарифная стратегия предприятия водопроводноканализационного хозяйства на сегментированном рынке.
6.3. Критерий водного комфорта в жилых зданиях.
6.4. Факторы, оказывающие влияние на поведения потребителей водопроводной воды в жилых зданиях.
6.5. Влияние демографических факторов на использование водопроводной воды в жилых зданиях.
6.6. Мотивация водосбережен ия как фактор управления водопотреблением в жилых зданиях
6.7. Оценка экономической эффективности рационального
использования воды в жилых зданиях.
Выводы по главе VI.
Общие выводы.
Список литературы


Полезный расход сопровождается непроизводительными расходами воды, обусловленными низкой регулирующей способностью санитарнотехнической арматуры. Таблица 1. При этом санитарнотехнические приборы принимают разное участие в формировании общего водопотребления таблица 1. Таблица 1. Среднесуточные удельные расходы, лсут. Анализ данных показывает, что через смесительную арматуру обеспечивается более общего расхода воды, в то время как на смывной бачок приходится только . Особенность данных заключается в том, что они получены в реальных условиях эксплуатации при рабочем напоре 3 м в. Исследования структуры водопотребления в жилых зданиях позволили оценить удельный суточный расход воды и теплоты таблица 1. Таблица 1. Наименование прибора Расход воды, лсут. Расход теплоты, кДжсут. Таблица 1. Структура потребления воды различной температуры
Температура воды, 0 С Расход воды, лсут. Количество теплоты, кДжсут. По данным систематических наблюдений средняя величина удельного суточного потребления воды в жилых зданиях в , и гг. В Москве среднесуточное водопотрсбленис в жилищном фонде возросло с 8 лсут. Гщ 0 лсут. Структура расходования воды в жилых зданиях может быть условно разделена на две основные части таблица 1. Полезное водопотребление это использование питьевой воды непосредственно для удовлетворения хозяйственнобытовых потребностей населения. Таблица 1. Потери воды в системах водоснабжения современных жилых зданий формируются под влиянием следующих основных факторов технический, временной и социальный. Классификационная схема потерь воды представлена на рис. Потери воды технического характера обычно проявляются в виде утечек , , , , 4, 9, сливов из систем горячего водоснабжения , 2, 3, 5, 8, 0 и непроизводительных бесполезных расходов 8, , , . Потери воды технического характера обусловлены нарушениями температурных режимов в системах горячего водоснабжения, повышенными давлениями во внутридомовых сетях, конструктивными особенностями санитарнотехнической арматуры и ее неудовлетворительными гидравлическими параметрами. Потери воды, имеющие временной характер, обусловлены износом оборудования, трубопроводов и санитарнотехнической арматуры , 7, 9. Наиболее часто это утечки через свищи трубопроводов заводомерных реже внутридомовых линий микрорайонов , утечки через санитарнотехническую водоразборную арматуру 1,6, 3, 9, наполнительную и спускную арматуру смывных бачков , ,, ,, 0. З 2 с
о о. Я О О. Потребительское поведение
1 О о п А с. О й
е Л
X о Я
X
р. Рис. Потери воды социального характера это потери, обусловленные ритмом жизни населения, социальными стереотипами водопользования, заселенностью квартир и др. Характеристика видов потерь воды с точки зрения имеющихся способов их учета, оплаты, оценки величины и возможности устранения сама по себе еще не обеспечивает решения задачи рационального использования воды в жилых зданиях. Однако очевидно, что работа по водосбережению будет результативна в том случае, если выявлены основные их виды, определены причины образования и количественные параметры, установлены методы определения рациональной потребности в воде, оценена народнохозяйственная эффективность сокращения потерь воды. Утечки воды это самопроизвольное истечение воды из различных элементов системы без непосредственного участия потребителя. Утечки воды могут быть практически полностью устранены, так как формируются и определяются только техническим состоянием и конструкцией элементов системы водоснабжения. Основные причины образования утечек воды через смывные бачки представлены в таблице 1. Таблица 1. Утечки воды через спускной клапан составляют в среднем от общего количества утечек через смывные бачки , , 0. Эти утечки обусловлены тем, что нарушается плотность прилегания ободка клапана к седлу. При деформации ободок, выполненный из резины, приобретает волнообразную форму рис. Вода вытекает из бачка через неплотность прилегания деформированного участка ободка к седлу. Утечка воды происходит круглосуточно, а ее величина зависит от степени деформации ободка клапана. Рис.
