Пропускная способность водосливов практического треугольного поперечного профиля с закругленным оголовком

• Автор: Альдорадин Гутьеррес Лилиана Ингрид
• Шифр специальности: 05.23.16
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Москва
• Количество страниц: 160 с. : ил.

ОГЛАВЛЕНИЕ

Условные обозначения.

ВВЕДЕНИЕ.

ГЛАВА 1. СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА ИССЛЕДОВАНИЙ

ПРОПУСКНОЙ СПОСОБНОСТИ ВОДОСЛИВОВ ПРАКТИЧЕС КОГО ТРЕУГОЛЬНОГО ПОПЕРЕЧНОГО ПРОФИЛЯ

1.1. Применение водосливов практического треугольного поперечного профиля в гидрометрической практике.

1.2. Рекомендации по определению коэффициента расхода.

1.3. Краткий обзор теоретических и экспериментальных работ по изучению водосливов практических профилей

1.3.1. Водосливы с треугольным порогом с продольным

V образным вырезом

1.3.2. Треугольные пороги с закругленным гребнем прямоугольного поперечного сечения.

1.3.3. Водосливы с порогами обтекаемого продольного профиля прямоугольного поперечного сечения.
1.3.4. Мягкие наполняемые водосливы.
1.4. Выводы по главе
ГЛАВА 2. ОПИСАНИЕ ЭКСПЕРИМЕНТАЛЬНОЙ УСТАНОВКИ И
МЕТОДИКА ПРОВЕДЕНИЯ ОПЫТОВ
2.1. Условия моделирования
2.2. Описание экспериментальной установки.
2.2.1. Экспериментальная установка во
ВНИИГиМе
2.2.2. Экспериментальная установка в МГУП.
2.3. Методика проведения исследований и приборы.
2.4 Планирование эксперимента
2.4.1. Комбинационный квадрат.
2.4.2. Оценка параметров распределения выборок
2.4.3. Определение объема экспериментальных исследований.
2.5. Оценка точности и ошибка измерений, осуществляющихся
в процессе проведения исследований

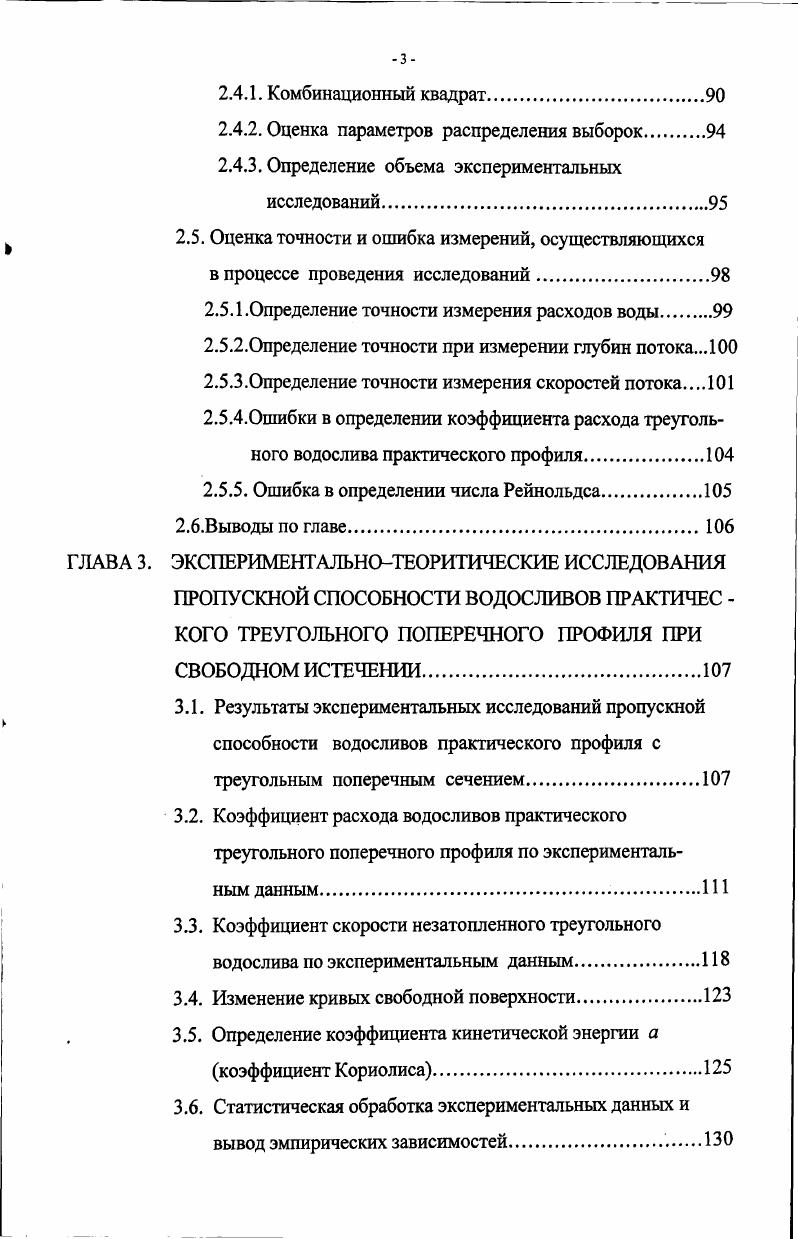

2.5.1 .Определение точности измерения расходов воды
2.5.2.0пределение точности при измерении глубин потока.0 2.5.3.Определение точности измерения скоростей потока1 2.5.4.0шибки в определении коэффициента расхода треугольного водослива практического профиля
2.5.5. Ошибка в определении числа Рейнольдса
2.6.Выводы по главе
ГЛАВА 3. ЭКСГШРИШНТАЛЬНОТЕОРИТИЧЕСКИЕ ИССЛЕДОВАНИЯ
ПРОПУСКНОЙ СПОСОБНОСТИ ВОДОСЛИВОВ ПРАКТИЧЕС КОГО ТРЕУГОЛЬНОГО ПОПЕРЕЧНОГО ПРОФИЛЯ ПРИ СВОБОД НОМ ИСТЕЧЕНИИ.
3.1. Результаты экспериментальных исследований пропускной способности водосливов практического профиля с треугольным поперечным сечением
3.2. Коэффициент расхода водосливов практического треугольного поперечного профиля по экспериментальным данным.
3.3. Коэффициент скорости незатопленного треугольного водослива по экспериментальным данным
3.4. Изменение кривых свободной поверхности
3.5. Определение коэффициента кинетической энергии а коэффициент Кориолиса
3.6. Статистическая обработка экспериментальных данных и вывод эмпирических зависимостей
3.6.1. Изучение коэффициента расхода т для моделей водосливов
3.6.2. Изучение коэффициента расхода С0 для моделей водосливов
3.6.3. Построение кривых зависимостей для коэффициентов расхода ш и С
3.6.4. Исследование коэффициента расхода то для моделей водослива.
3.6.5. Исследование связи коэффициента скорости Су
для водосливов.
3.6.6. Исследование связи коэффициента скорости ф с изме нением НР
3.6.7. Анализ гидравлических параметров третьей модели водослива.
3.7. Выводы по главе.
ГЛАВА 4. ЭКСПЕРИМЕНТАЛЬНО ТЕОРЕТИЧЕСКИЕ ИССЛЕДО
ВАНИЯ ПРОПУСКНОЙ СПОСОБНОСТИ ТРЕУГОЛЬНОГО ВОДОСЛИВА ПРАКТИЧЕСКОГО ПРОФИЛЯ
ПРИ ПОДТОПЛЕННОМ ИСТЕЧЕНИИ.
4.1. Критерий подтопления водослива
4.2. Результаты исследования треугольного водослива
практического профиля при подтопленном истечении
4.3. Исследование режимов сопряжения бьефов
4.4. Статистическая обработка экспериментальных данных
коэффициента затопления и вывод эмпирической
зависимости СуДБ
ЗАКЛЮЧЕНИЕ.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Чтобы исключить это применяли водосливы с вставной или подъемной тонкой стенкой, которая устанавливалась лишь в момент измерения. Однако строительство, оборудование и эксплуатация водосливов с тонкой стенкой на реках и каналах оказалась довольно сложным. Поэтому гидрометрическая практика пришла к водосливам практического профиля и широким порогом небольшой высоты. Сжатие потока в вертикальной плоскости обеспечивает относительную устойчивость характеристик водосливов практического профиля. Значительный и практический научный интерес представляют исследования пропускной способности некоторых водосливов нетрадиционных конструкций, которые в последнее время начали внедряться в практику, как водомерные сооружения, обеспечивающие достаточно высокую точность измерения расходов воды и надежно работающие как при свободном, так и при затопленном истечении. Их средняя квадратическая погрешность составляет 2. К этим водосливам, в частности, относятся водосливы имеющие треугольную симметричную форму поперечного профиля с закругленным или острым гребнем. Водомерные водосливы широко используются на открытых каналах. В качестве поверхностных открытых водосборных сооружений по расположению входного отверстия используют водосливы. Они конструктивно просты, в эксплуатации удобны и служат для пропуска льда, шуги, плавающего мусора и т. Пропускная способность водослива зависит от его типа. Обычно на транзитных участках каналов поперек русла устраивают простейшие типы водосливов с широким порогом, в тонкой стенке и практического профиля. Для определения расхода воды используют отверстия в тонкой стенке, заглубленные или прямоугольного сечения и расчет ведут по зависимости для водослива с широким порогом . Фронт водослива может располагаться и под углом к оси канала. При этом в Испании, Италии, на Кипре и др. Таблица 1. С тонкой стенкой Под углом . О Располагаются на каналах и в лотках, а также используются на крупных межхозяйственных и хозяйственных каналах. Со сливной гранью в плане типа утиный нос рис. С лабиринтным расположением порога в плане То же То же, но могут быть с многократным повторением однотипного элемента между откосами канала. Следует отметить, что т коэффициент расхода для этих водосливов зависит не только от толщины стенки, но и от очертания е верхней кромки. В облицованных бетонных каналах в местах изменения больших уклонов устраивают перегораживающие стенки высотой 0,2. Они выполняются из любого материала, например, железобетона и работают как независимые изолированные водосливы. Для расчета расхода используют формулу для водослива в тонкой стенке. При свободном истечении через водослив для измерения расхода воды иногда канал перегораживают бетонной стенкой с прямоугольным вырезом. В США вырезы перекрывают под уровень задвижными щитами с круглыми насадками. В Австралии, Италии и США для измерения расхода воды в земельных каналах устраивают шандоры в пазах береговых устоев перегораживающего сооружения. Рис. Схема мерного водослива в канале типа утиный нос . Многими авторами ,,, разработаны рекомендации по использованию гидрометрических сооружений с целью их работы в заданных режимах и погрешностью определения расходов воды не превышались допустимыми. В рекомендациях ,,, для практического применения гидрометрических сооружений при удовлетворении выше перечисленных требований не требуют градуировки в полевых условиях. Для установления нормального распределения скоростей необходимо участок длиной Ьп Вв , В8 ширина русла рассматриваемого участка, обеспечивающий прямолинейный подход, при максимальном расходе воды. Указанное значение имеет только нижний предел длины, чем длиннее прямолинейный участок, тем устойчивое обеспечение распределения скоростей по симметрии лотка или канала. При размещении измерительного сечения напора в подходном участке канала необходимо считаться с требованием обеспечения во всем диапазоне определяемых расходов значений средней скорости течения, не превышающих допустимых. РгУ. ЦА. В. 0,,6 , 1. Участок нижнего бьефа требует удовлетворения двух основных требований обеспечение свободного истечения жидкости и отсутствие местных размывов.
