Совершенствование технологии гидромеханизации земляных работ при возведении протяженных узкопрофильных сооружений

• Автор: Седов, Владимир Александрович
• Шифр специальности: 05.23.08
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Новосибирск
• Количество страниц: 160 с. : ил.

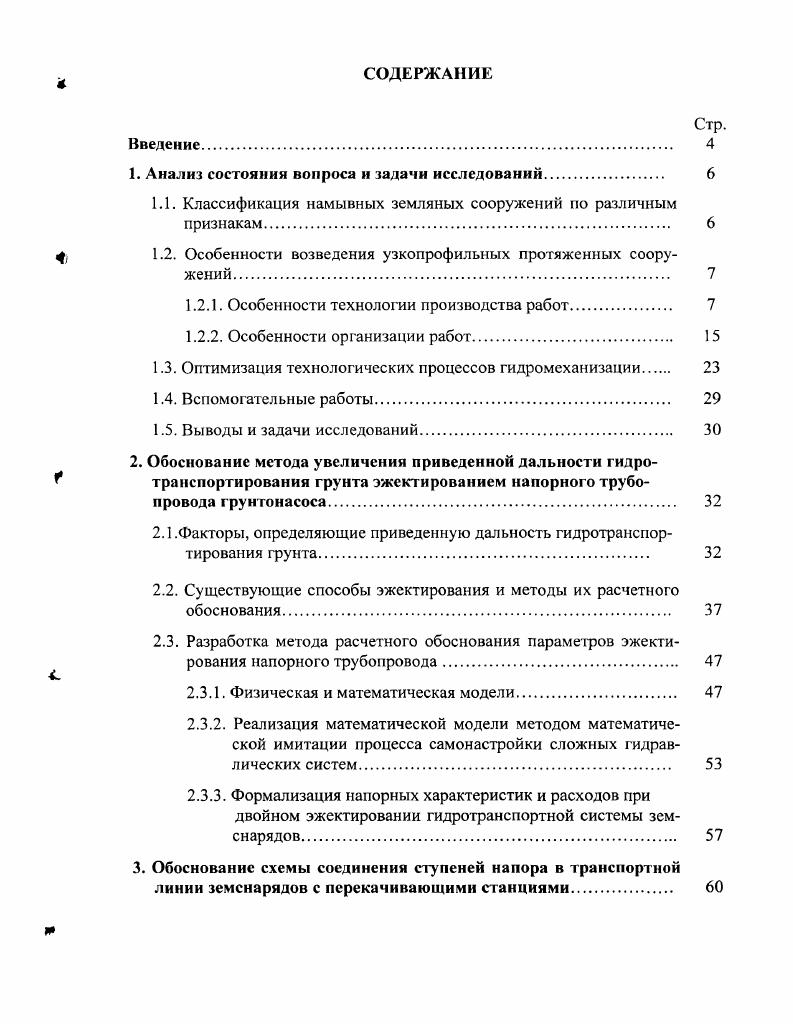

1. Анализ состояния вопроса и задачи исследований

1.1. Классификация намывных земляных сооружений по различным признакам.

4 1.2. Особенности возведения узкопрофильных протяженных сооружений.

1.2.1. Особенности технологии производства работ

1.2.2. Особенности организации работ

1.3. Оптимизация технологических процессов гидромеханизации

1.4. Вспомогательные работы

1.5. Выводы и задачи исследований

2. Обоснование метода увеличения приведенной дальности гидро транспортирования грунта эжектированием напорного трубопровода грунтонасоса.

2.1.Факторы, определяющие приведенную дальность гидротранспортирования фунта

2.2. Существующие способы эжектирования и методы их расчетного обоснования

2.3. Разработка метода расчетного обоснования параметров эжектирования напорного трубопровода.
2.3.1. Физическая и математическая модели
2.3.2. Реализация математической модели методом математической имитации процесса самонастройки сложных гидравлических систем.
2.3.3. Формализация напорных характеристик и расходов при двойном эжектировании гидротранспортной системы земснарядов
3. Обоснование схемы соединения ступеней напора в транспортной линии земснарядов с перекачивающими станциями

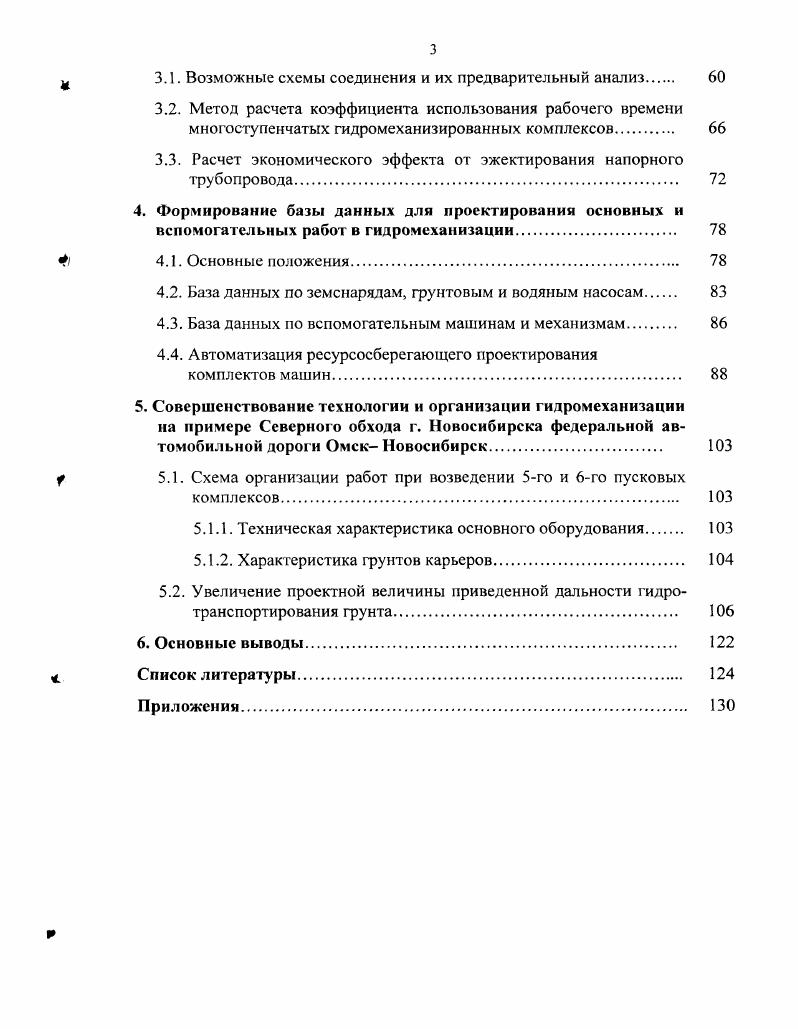

3.1. Возможные схемы соединения и их предварительный анализ
3.2. Метод расчета коэффициента использования рабочего времени мног оступенчатых гидромеханизированных комплексов.
3.3. Расчет экономического эффекта от эжектирования напорного трубопровода.
4. Формирование базы данных для проектирования основных и вспомогательных работ в гидромеханизации
Ф 4.1. Основные положения
4.2. База данных по земснарядам, фунтовым и водяным насосам
4.3. Ваза данных по вспомогательным машинам и механизмам
4.4. Автоматизация ресурсосберегающего проектирования комплектов машин.
5. Совершенствование технологии и организации гидромеханизации
на примере Северного обхода г. Новосибирска федеральной автомобильной дороги Омск Новосибирск.
5.1. Схема организации работ при возведении 5го и 6го пусковых
комплексов.
5.1.1. Техническая характеристика основного оборудования
5.1.2. Характеристика фунтов карьеров
5.2. Увеличение проектной величины приведенной дальности гидро
гранспортирования фунта
6. Основные выводы
I. Список литературы
Приложения
ВВЕДЕНИЕ


Намыв каждого слоя ведут в направлении, противоположном направлению намыва предыдущего слоя при работе одного из двух попеременно работающих водосбросных колодцев. Применяют этот способ при повышенных требованиях к плотности и однородности грунта, а также для повышения несущей способности намытого грунта в зоне выпуска с целью облегчения технологического процесса возведения попутного обвалования. Это возможно изза отложения в зоне выпуска наиболее крупных фракций, входящих в карьерный фунт. Применяют при намыве профильных насыпей высотой м из мелких и пылеватых песков или из супесей с плохой водоотдачей. Намыв ведут отдельными картами длиной м, меняя направление. При этом прудокотстойник перемещается от одного колодца к другому, переходя на участки с хорошо подготовленным обвалованием. Для реализации этого способа производства работ первоначально возводят основание насыпи высотой до 3 м бесколодцевым способом для создания дренирующего слоя. Па это основание намывают верхнюю часть насыпи. Осветленную воду сбрасывают всегда через дальний от выпуска колодец. У ближнего, закрытого шандорами и потому не работающего, откладываются более крупные фракции фунта, что повышает проходимость бульдозеров. Верхняя часть насыпи формируется, как правило, методом набивки гребня. Высота слоя намыва до 1,5 м. Разновидность способа намыв при одном водосбросном колодце. Рис. Сооружение намывается сразу на полную высоту. Способ обеспечивает продвижение фронта намыва без деления сооружения на карты. Особо ответственной технологической операцией при этом является возведение дамб попутного обвалования. Рис. Безэстакадный пионерновстречный способ намыва с выносом прудкаотстойника за пределы профиля сооружения рис. Применяют при намыве высоких более 7 м насыпей на дренирующее основание из песчаных грунтов с большим содержанием частиц мельче 0, мм. I 1 1,1. От земснаряда
