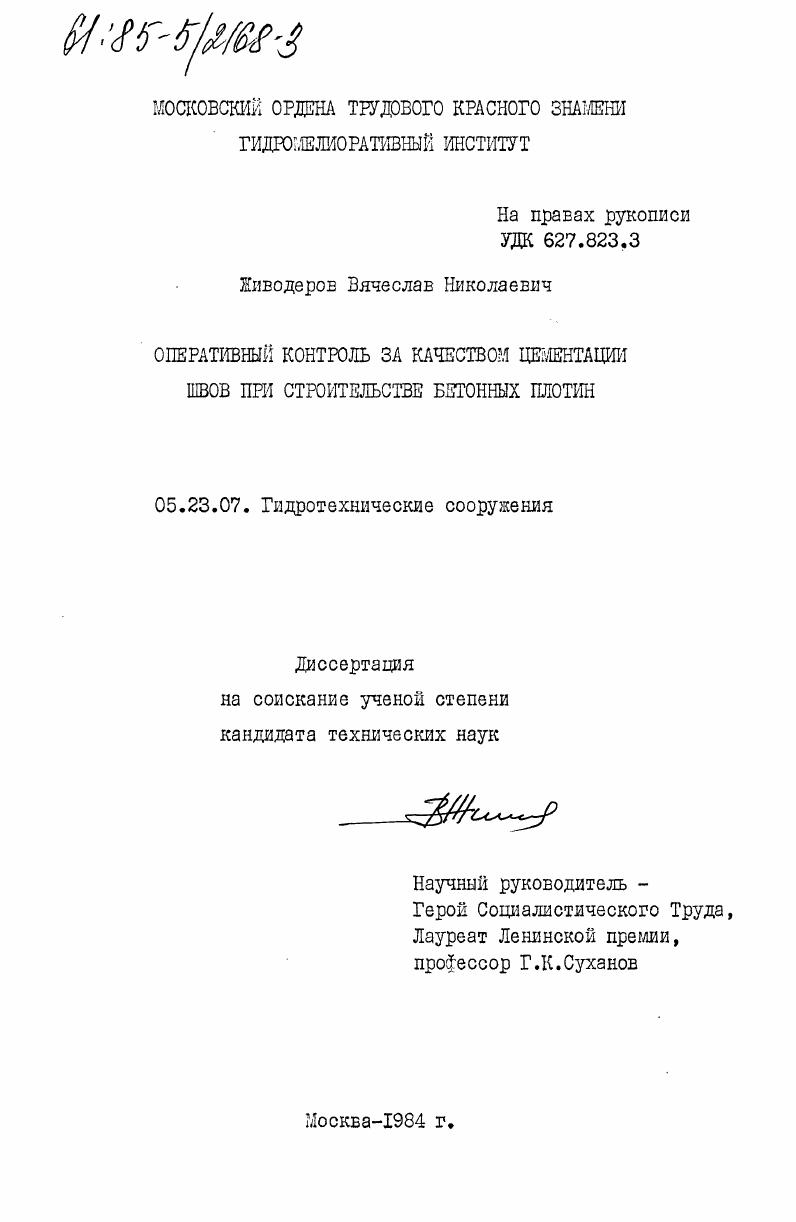

Оперативный контроль за качеством цементации швов при строительстве бетонных плотин

• Автор: Живодеров, Вячеслав Николаевич
• Шифр специальности: 05.23.07
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 222 c. : ил. + Прил. (171 с. : ил.)

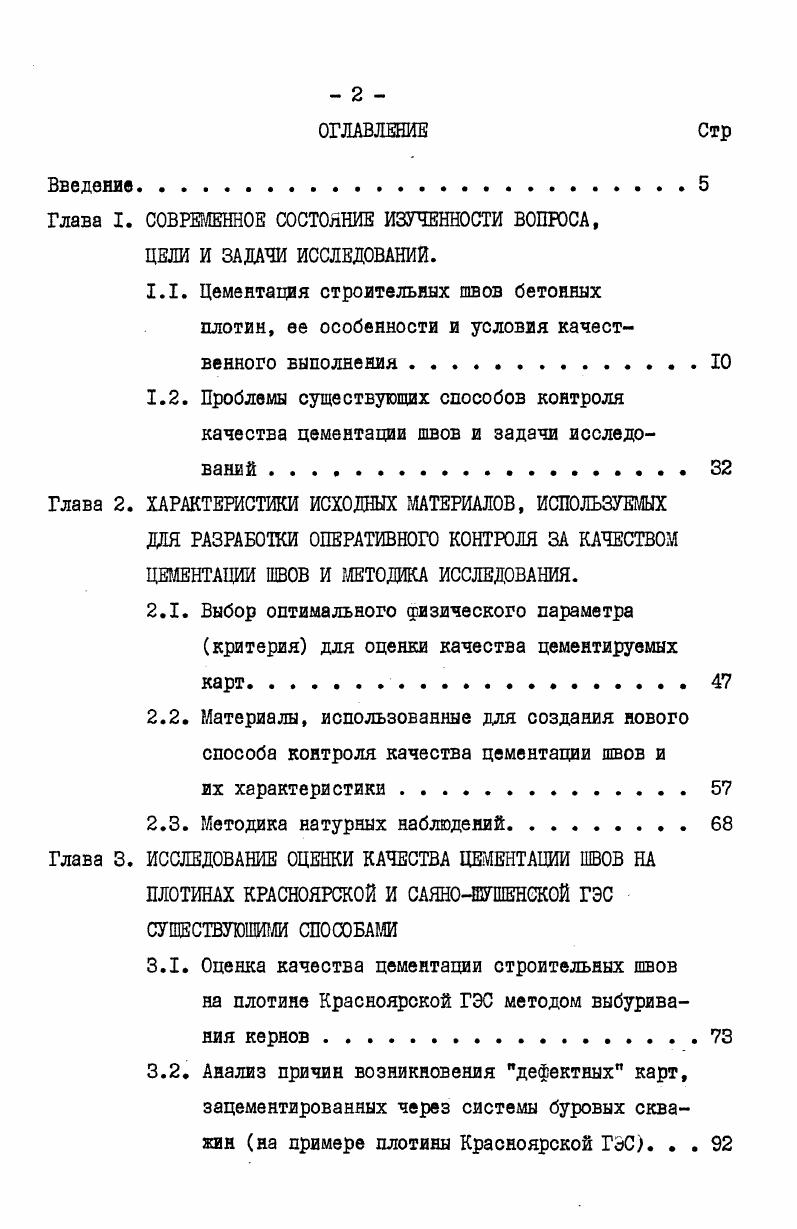

ОГЛАВЛЕНИЕ Стр

Введение

Глава I. СОВРЕМЕННОЕ СОСТОЯНИЕ ИЗУЧЕННОСТИ ВОПРОСА,

ЦЕЛИ И ЗАДАЧИ ИССЛЕДОВАНИЙ.

1.1. Цементация строительных швов бетонных плотин, ее особенности и условия качественного выполнения.
1.2. Проблемы существующих способов контроля качества цементации швов и задачи исследований .
Глава 2. ХАРАКТЕРИСТИКИ ИСХОДНЫХ МАТЕРИАЛОВ, ИСПОЛЬЗУЕМЫХ ДЛЯ РАЗРАБОТКИ ОПЕРАТИВНОГО КОНТРОЛЯ ЗА КАЧЕСТВОМ ЦЕМЕНТАЦИИ ШВОВ И МЕТОДИКА ИССЛЕДОВАНИЯ.

2.1. Выбор оптимального физического параметра

критерия для оценки качества цементируемых

2.2. Материалы, использованные для создания нового способа контроля качества цементации швов и

их характеристики.

2.3. Методика натурных наблюдений
Глава 3. ИССЛЕДОВАНИЕ ОЦЕНКИ КАЧЕСТВА ЦЕМЕНТАЦИИ ШВОВ НА
ПЛОТИНАХ КРАСНОЯРСКОЙ И САЯНОШУШЕНСКОЙ ГЭС СУЩЕСТВУЮЩИМ СПОСОБАМИ
3.1. Оценка качества цементации строительных швов
на плотине Красноярской ГЭС методом выбуривания кернов
3.2. Анализ причин возникновения дефектных карт, зацементированных через системы буровых скважин на примере плотины Красноярской ГЭС. . .
3.3. Контроль качества работ по омоноличиванию плотины Красноярской ГЭС, выполненный на основании материалов производственной документации журналов цементации
3.4. Определение качества цементации швов на плотине Красноярского гидроузла с помощью ультразвука и методом прецизионных наблюдений .
3.5. Оценка качества цементации строительных швов на плотине СаяноШушенской ГЭС по материалам производственной документацииИЗ
Глава 4.ОПЕРАТИВНЫЙ КОНТРОЛЬ КАЧЕСТВА ЦЕМЕНТАЦИИ СТРОИТЕЛЬНЫХ ШВОВ С ПОЮЩЕЙ НОВОЙ ЭКСПЕРИМЕНТАЛЬНОСТАТИСТИЧЕСКОЙ МОДЕЛИ, ИСПОЛЬЗУЮЩЕЙ РЕЗУЛЬТАТЫ НАТУРНЫХ НАБЛЮДЕНИЙ В ПРОЦЕССЕ ПРОИЗВОДСТВА РАБОТ
4.1. Оперативный контроль качества цементации
швов на плотине Красноярской ГЭС .
4.2. Оперативный контроль качества цементации швов на строительстве плотины СаяноШушенской ГЭС
Глава 5.СРАВНИТЕЛЬНЫЙ АНАЛИЗ ПОЛУЧЕННЫХ РЕЗУЛЬТАТОВ.
Глава 6.ТЕХНИКОЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРИМЕНЕНИЯ РАЗРАБОТАННОГО СПОСОБА ОПЕРАТИВНОГО КОНТРОЛЯ КАЧЕСТВА ЦЕМЕНТАЦИЙ ШВОВ В ПРОИЗВОДСТВЕННЫХ
УСЛОВИЯХ.
ОСНОВНЫЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ
ЛИТЕРАТУРА


Рассмотрим, например, способ оценки качества работ путем сравнения количества цемента, израсходованного на заполнение I м шва. При помощи этого способа предполагается оценивать качество выполненных работ в виде сравнительной величины расхода цемента, отнесенного к единице площади цементируемой карты. Некоторые специалисты высказывают мнение, что подсчитать количество цемента, оставшегося в цементируемом шве практически невозможно изза постоянного обновления подаваемого состава и неизвестного удельного веса цементного раствора, уходящего за пределы карты. Таблица Л. Оперативность, невысокая Отсутствие методики оценки, стоимость Несовершенство способов расчета. Отсутствие критериев оценки и единой методики. Длительность контроля, влияние погрешностей. Указанный способ подсчета не учитывает величины расхода цементного раствора, уходящего за пределы карты. Следовательно, остается совершенно неизвестной величина расхода цемента, пошедшего на заполнение собственно шва. В этом случае создается довольно условное представление о количестве отложившегося цементного камня в шве. На плотине Андижанского гидроузла при учете израсходованного цемента, с целью упрощения расчетов, были введены коэффициенты, с помощью которых пытались подсчитать количество цемента, пошедшего на заполнение известных геометрических объемов подводящих труб, магистралей, шлангов, видимых утечек, попусков раствора на выходе из карты и т. Для получения объективной оценки качества выполненных работ необходимо проводить детальный учет цемента по всем видам расхода, индивидуально по каждой карте. Искусственное использование коэффициентов для определения количества цемента, отложившегося
в известных геометрических объемах или видимых течей удаляет от истинной оценки и делает ее еще более неопределенной. Значительной трудностью при оценке качества цементации описываемым способом остается лишь учет невидимых утечек цементного раствора, уходящих за пределы карты цементации. Впервые невидимые утечки цементных растворов из карт цементации, согласно методике, предложенной А. П.Коржецкям, определяли как средние величины, подсчитанные по двум вариантам. Попервому предполагали, что содержание цемента е единице объема раствора, теряемого за пределы карты, составляет от содержания цемента в единице раствора, поступающего в цементационную систему. По второму варианту принимали условие, что содержание цемента в единице раствора, теряемого за пределы карты, соответствует содержанию цемента в единице нагнетаемого раствора. Предполагали, что истинное значение израсходованного количества цемента на квадратный метр зацементированного шва находится посередине между подсчитанными по каждому из вариантов. Изложенная методика расчета, по мнению ее автора, не имеет достаточного научного обоснования и не гарантирует от появления возможных ошибок. При подсчете по этому способу иногда получается отрицательное значение количества цемента, пошедшего на заполнение шва, что не нашло пока физического объяснения. Тем не менее, изза отсутствия других, более точных способов расчета, учитывающих утечки цементного раствора, по указанной методике подсчитывался расход цемента на один квадратный метр швов при омоноличивании плотины Красноярской ГЭС. Подсчет количества цемента, отложившегося в шве при цементации карт плотины СаяноШушенской ГЭС, начиная с года по г. Живодеровым В. Н. и
Мироннчевым В. ЦЦ1 Ш. Ц 1. Ой i количество цемента в кг, поступающее в шов из нагнетаемых растворов различных водоцементных отношений ВЦ2 ВЦ1 ВЦ0,8 и ВЦ0,6, 5 площадь шва в м2. Формула подсчета цемента, отложившегося в шве, выведена по результатам статистической обработки большого количества карт, исходя из наблюдаемых консистенций нагнетаемого раствора на входе в карту и на выходе из нее. Ц0, 1с0. Цо. При этом авторы предложения допускают, что после накопления материалов и проведенного анализа в формулы 1. В литературе известно теоретическое уравнение для определения расхода цемента на I м2 шва, предложенное Б. Г.Фоминым . Ц.Д.
