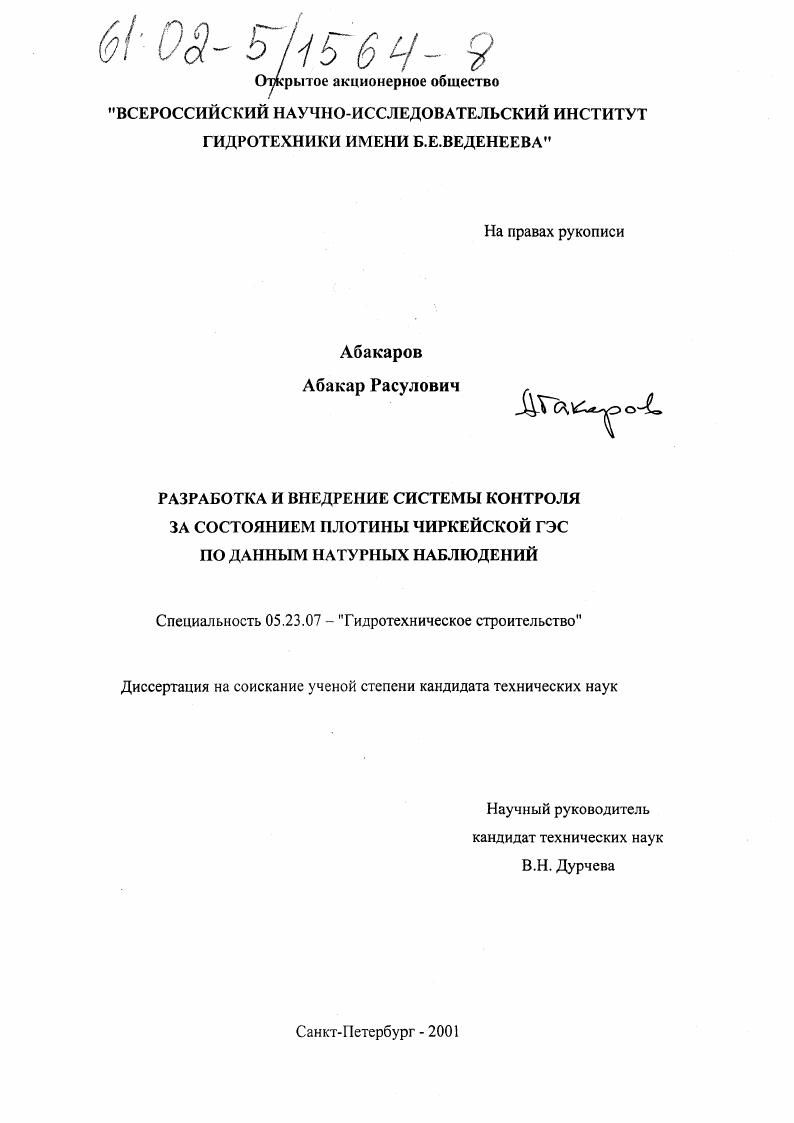

Разработка и внедрение системы контроля за состоянием плотины Чиркейской ГЭС по данным натурных наблюдений

• Автор: Абакаров, Абакар Расулович
• Шифр специальности: 05.23.07
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Санкт-Петербург
• Количество страниц: 138 с.

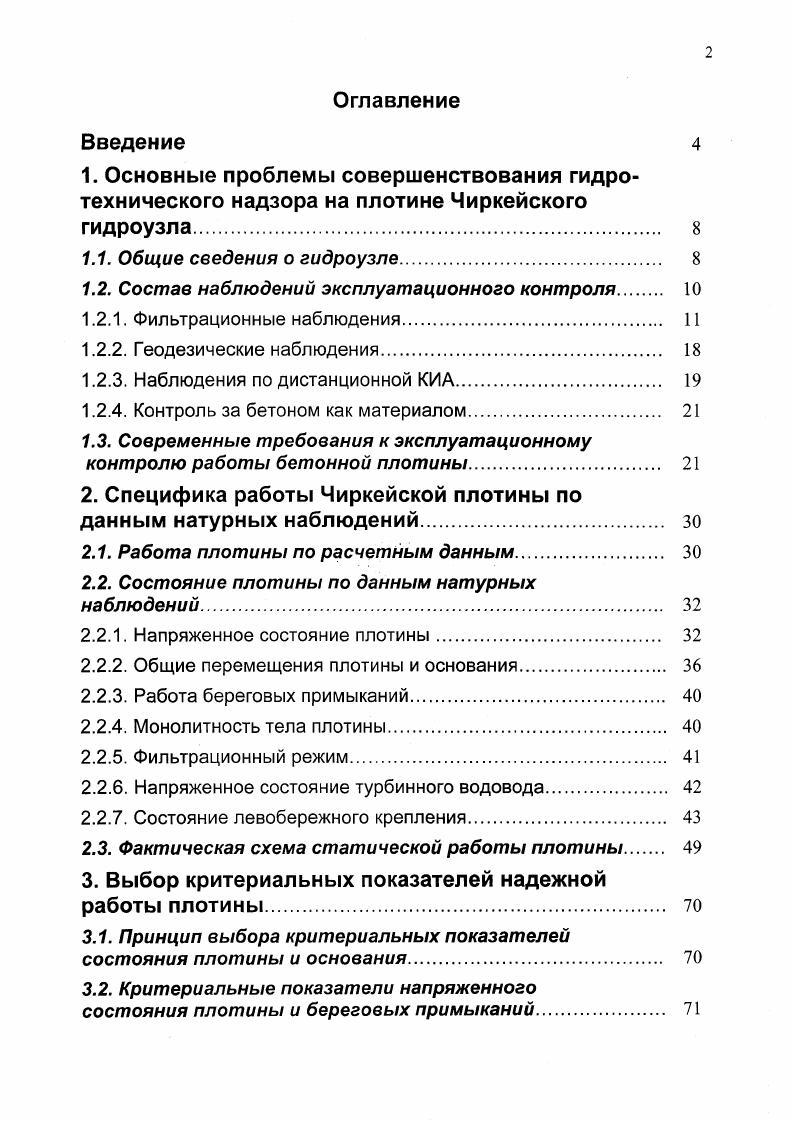

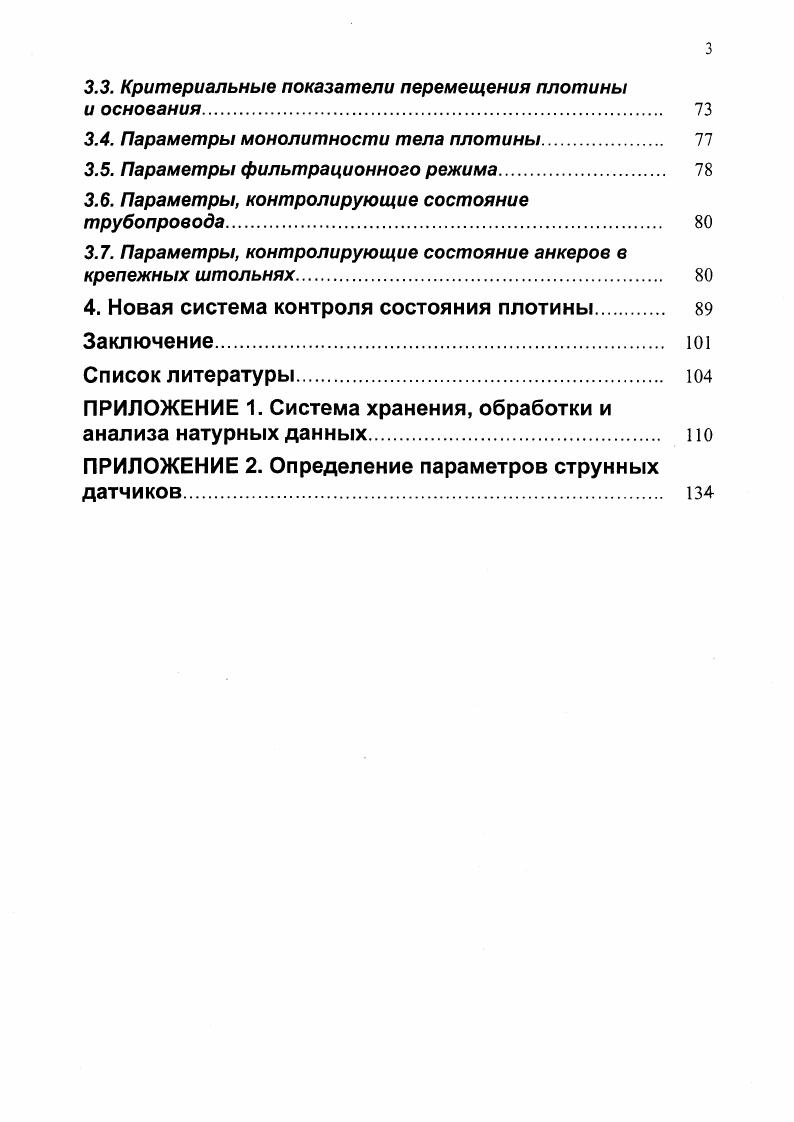

Оглавление
Введение
1. Основные проблемы совершенствования гидро технического надзора на плотине Чиркейского гидроузла

1.1. Общие сведения о гидроузле

1.2. Состав наблюдений эксплуатационного контроля.

1.2.1. Фильтрационные наблюдения.

1.2.2. Геодезические наблюдения

1.2.3. Наблюдения по дистанционной КИА.

1.2.4. Контроль за бетоном как материалом

1.3. Современные требования к эксплуатационному контролю работы бетонной плотины.

2. Специфика работы Чиркейской плотины по данным натурных наблюдений.

2.1. Работа плотины по расчетным данным
2.2. Состояние плотины по данным натурных наблюдений.
2.2.1. Напряженное состояние плотины.
2.2.2. Общие перемещения плотины и основания.
2.2.3. Работа береговых примыканий.
2.2.4. Монолитность тела плотины.
2.2.5. Фильтрационный режим
2.2.6. Напряженное состояние турбинного водовода.
2.2.7. Состояние левобережного крепления.
2.3. Фактическая схема статической работы плотины
3. Выбор критериальных показателей надежной работы плотины.
3.1. Принцип выбора критериальных показателей состояния плотины и основания
3.2. Критериальные показатели напряженного состояния плотины и береговых примыканий.
3.3. Критериальные показатели перемещения плотины
и основания.
3.4. Параметры монолитности тела плотины
3.5. Параметры фильтрационного режима.
3.6. Параметры, контролирующие состояние трубопровода
3.7. Параметры, контролирующие состояние анкеров в крепежных штольнях
4. Новая система контроля состояния плотины
Заключение
Список литературы


В основании пробки устроена продольная полость эллиптического очертания, снижающая противодавление на подошву. Арочная часть плотины высотой 4. Цементируемыми радиальными швами геликоидальной формы плотина разделена на секций, длиной . Для наблюдений за состоянием бетонной кладки и отвода воды из дрен на четырех горизонтах по высоте арки устроены продольные галереи. Центральная часть плотины длиной м - станционная. Здесь расположены водоприемники и турбинные водоводы 4-х агрегатов. Турбинные водоводы диаметром 5. Они имеют металлическую оболочку толщиной от мм вверху до мм в нижней части из высоколегированной стали марки Г2 и в пределах арочной части заключены в железобетонную облицовку толщиной 1. Нижняя часть трубопроводов и колена проходят в теле пробки. Правобережный устой высотой . Имея направление по касательной к дуге арки, устой отклоняет реакцию арки вглубь берега, что благоприятно с точки зрения устойчивости верхней части правого берега. Крепление левобережного откоса. После землетрясения г. Чиркейского гидроузла было зафиксировано дополнительное раскрытие тектонических и сколовых трещин. Для укрепления левого берега над зданием ГЭС была проведена установка системы анкерных тяжей в штольнях, заглубленных до м вглубь массива на шести отметках, охватывающих участок высотой 0 м и длиной по фронту 0 м. Пакет анкерных тяжей из высокопрочной стали диаметром мм в количестве штук в каждой из штолен (исключение составляют штольни КЛ- и КЛ-, где было натянуто по тяжей) должен предотвращать раскрытие трещин, приводящих к оползням и обрушению скальных массивов. Усилия в тяжах контролировались арматурными динамометрами, установленными в штольнях. С момента начала строительства осуществлялись наблюдения за раскрытием основных тектонических трещин (5д, 7д) и складчатой трещины [3, , ]. Противофилътрационпые и укрепительные мероприятия в основании и береговых примыканиях плотины. Комплекс противофильтрационных и укрепительных мероприятий включает в себя площадную и глубокую цементационную завесу, дренажную систему, укрепительную цементацию и скважинный дренаж основания плотины, здания ГЭС, водосброса, береговых примыканий. Площадь цементационной завесы, определяемая положением водоупорных пластов, составляет 5 тыс. Укрепительная цементация глубиной + м выполнена по всему опорному контуру плотины и здания ГЭС. Дренажная система, состоящая из штолен и сети дренажных завес, выполнена из четырех ярусов (отметки 3. Водоприемники представляют собой железобетонную, примыкающую к верховой грани плотины конструкцию высотой . В ней расположены рабочие щиты быстрого спуска и ремонтные заграждения с сороудерживающими решетками. Натурными наблюдениями на плотине Чиркейской ГЭС занимались специалисты ОАО «ВНИИГ им. Б.Е. Веденеева» и ОАО «Ленгидропроект», ДАГЭНИН, РАН. В наблюдениях и их анализе участвовал также автор вместе со специалистами (Н. И. Чалый, О. В. Шадрунова, А. В.Н. Дурчева, Т. Ю. Крат, В. Н. Власенко, Н. Ф. Новиков, А. Н. Марчук и др. В рамках гидротехнического надзора на Чиркейской плотине выполняется комплекс натурных наблюдений, обеспечивающий всестороннюю информацию о состоянии сооружений [7, ]. В таблице 1. Натурные наблюдения проводятся в плотине, водоводе, здании ГЭС, водосброс, левобережном откосе. Сведения о КИА даны в таблице 1. Фильтрационные наблюдения проводятся по пьезометрической сети и результатам измерения расходов (таблица 1. Пьезометрическая сеть состоит из створов пьезометров в основании и береговых примыканиях (6 створов - на правом берегу, 5 - на левом и 4 в основании пробки). Каждый створ оборудован рядом пьезометров, водоприемники которых расположены на разных отметках перед цементационной завесой, за ней и с низовой стороны от дренажной завесы (рис. Устья пьезометров расположены в галереях плотины и в береговых штольнях первого - пятого горизонтов (отметки 0. Из 1 пьезометра, установленных по проекту, в настоящее время постоянные наблюдения (2 раза в месяц) ведутся по контрольным пьезометрам. Остальные пьезометры, показывающие стабильное состояние потока в основании плотины и берегах, законсервированы в году.
